В этой теме обсуждаем технологию обшивки каркаса парусника "Виктори" и все вопросы связанные с ней.

Внимание! Строго следим за соблюдением правил общения и соответствия сообщений теме!

Прежде чем задать свой вопрос воспользуйтесь поиском по Форуму: очень возможно, что Ваш вопрос уже благополучно решен на страницах Форума. Не перегружайте лишними фразами свои сообщения, иначе никто не сможет найти ВАЖНОГО. Здесь люди не сидят сутками, а общаются по ДЕЛУ.

как я тебя понимаю!!!!
пока только гондек осилил, двое выходных на это потратил.

Где то какая то здесь ошибка! Кто дошёл до 14 ряда обшивки? номер 28, обшивка корпуса, пункт 5 цитирую:Первая планка 14-го ряда располагается между шпангоутами 16[b]и [b]25 ... СТАНДАРТНАЯ ПЛАНКА НА 7,5 СМ КОРОЧЕ. Чё делать то?[/b][/b]

Добавлено спустя 8 минут 42 секунды:
Всё, всем спасибо, сам разобрался. Не могут наши без опечаток печатать. У германцев написано 16 и 23

Ручной дрелью буду центровать само отверстие, а механической (проксоном) сверлить... При укладке черновой обшивки мазоль ручной сверлилкой натер делая отверстия под гвоздики.... К тому-же окантовка порта может сбить и собьет центр готового отверстия под фальшпушки...

Мне кажется, учитывая толщину обшивки (2 мм), нет особого смысла серлить. Можно наколоть типа шилом. Рым должен держаться.

Здравствуйте - вот такой вопрос:
Получил 31 номер. Прочитал раздел ПОДГОНКА ВЫСОТЫ ФАЛЬШБОРТА.
В описании к рисункам 1,2,5 указано что высоты должны быть минимум столько-то,
или превышать столько-то мм. Как-то расплывчато.

Может кто-нибудь подскажет какие должны быть расстояния от уровня палубы
до верхней кромки борта в мм в районе:
шнангоутов 2-3-4 (носовая часть корпуса)
шнангоутов 7-8-9 (середина корпуса)
шнангоутов 12-13 (середина корпуса)
шнангоутов 16-17 (задняя часть корпуса)

И еще, а если верхушки шпангоутов чуть торчат
над корпусов (1-2 мм), то надо ли их с тачивать
до уровня борта ?

Igor1963 у меня этот вопрос с высотой бортов то же подвешен. Хочется мне сделать кораблик не копию музея а хоть чуть близким к Трафальгару. А как там было одному Богу известно....
Вот моренист того времени написал картину, даю фрагмент.....

Добавлено спустя 5 минут 26 секунд:
Явно видно что фальшборта бака явно выше чем сейчас, у каронады и пушки имеются полноценные порты.
В каком то номере фальш борт (в месте с шпангоутами) на ЮТЕ спиливается наискось до определённой высоты.
Игорь, мой совет, не заморачивайтесь пока с высотой фальш бортов, всему своё время....

Спасибо,
просто хотелось пока есть время сделать чистовую обшивку всего корпуса.
а то где-то с 40-х номеров начнется отделка наружной части корпуса.

Не проблема, начните с середины. Для низа - киля нет, а верх можно сделать повыше, лишнее отпилить проще чем нарастить.

Добавлено спустя 47 минут 9 секунд:
Игорь 1963, я кинул чертёжик обшивки на сборку Игорю Викторовичу (Aeroplanus), думаю пригодится всем кто заморочился с двойной обшивкой.

Привет кораблестроителям у нас с этим проще по 175 пока берем, журнал достается дешевле, хотя трудностей при его постройке не меньше. На форуме каждый день, обшил "Вику" до верху (почти) но не всегда понимаю проф сленг. Кто, что и где сверлит, выпиливает:)

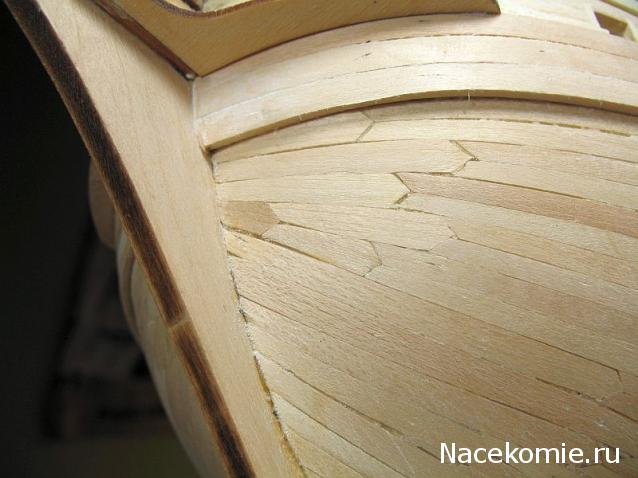

Лично для меня уже возникает определенная сложность с подгонкой планок. Одну подпилил и следующие ряды вообще с геморроем подгоняются. Так горизонт к верхним шпангоутам и не выровнил. Теперь на носовой две последние планки (даже сточенные до 3-х мм.) влезут ли:), еще на корме, что будет? :)

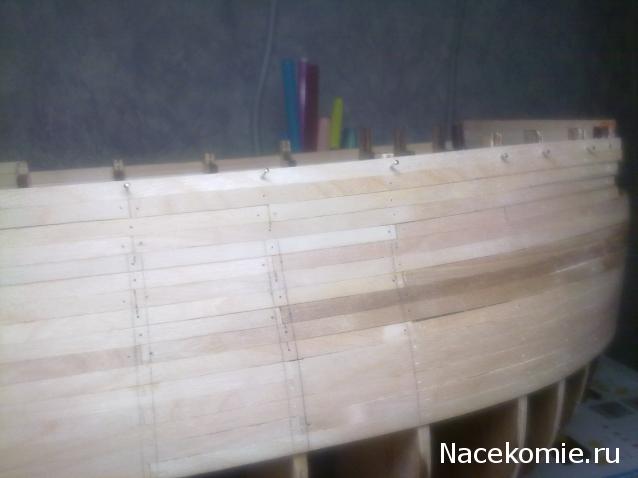

Сегодня уже поздно .... завтра отфоткаю укладку черновой обшивки своей Вики и выложу на своей ветке по сборке....

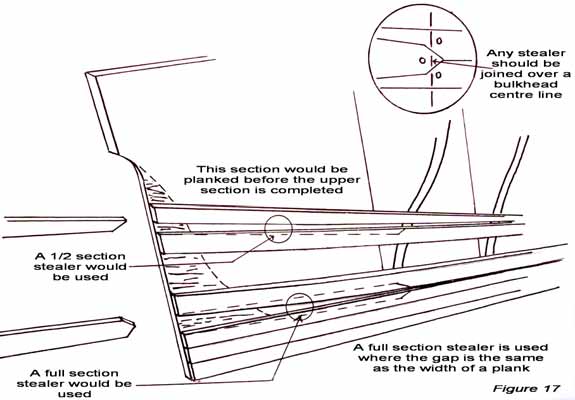

Многие далеко убежели вперёд. Но может эта инфа ещё актуальна......

Добавлено спустя 7 минут 23 секунды:
Первоисточник не известен. Нарыто на британском форуме постройки Вики.

спасибо Михаил за интересную фотку очень даже актуально.
я пока днище еще не обшивал думаю пока как лучше поступить зауживать планки на носу или получится без зауживания.(днище все равно буду медью покрывать)

Вот моренист того времени написал картину, даю фрагмент.....

Подскажите, что это за картина? кто автор?

Картина Уильям Кларксон Стенфилд "Трафальгарское сражение" ("Бой при Трафальгаре").
Планки всё равно зауживаются, но меньше(не более чем на половину).
Добавлено спустя 12 минут 12 секунд:


Добавлено спустя 40 минут 44 секунды:
Стенфилд, Уильям Кларксон (1794-1867) - английский художник-маринист

Добавлено спустя 31 минуту 16 секунд:
Ну не филолог я, и имею полное право в редко употребляемых словах (типа Колежский ассесор) делать ошибки (правильно МАРИНИСТ)

Добавлено спустя 3 часа 23 минуты 22 секунды:
Правильно - Коллежский асессор

коллеги подскажите хватит 33 метра медной ленты шириной 8 мм на обшивку днища.

Имхо стоит ориентироваться на



Таким образом общая площадь всех 4500 деталей составляет 249210 кв. мм.
Площадь 33 метров медной ленты - 264000 кв. мм... В принципе то хватить должно.

Нужно учитывать от 5% до 10% на отходы

спасибо братцы значит на всякий случай еще докуплю 66 метров про запас.

А 8 мм не широковата????

Ну резать вдоль...
