Парусник Баунти - Имитация освещения внутренних помещений

Верной дорогой идёшь, товарищ!!! Всё верно! Хоть и не читал твой пост раньше, но я сделал именно так!

Для Vovancheg:
То ли еще будет! В следующих сериях будем нещадно сверлить нижние палубы (и нос и корму).

Часть 9: Кормовые переборки 1.

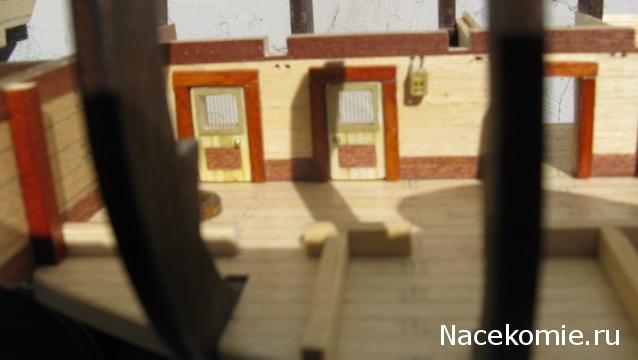

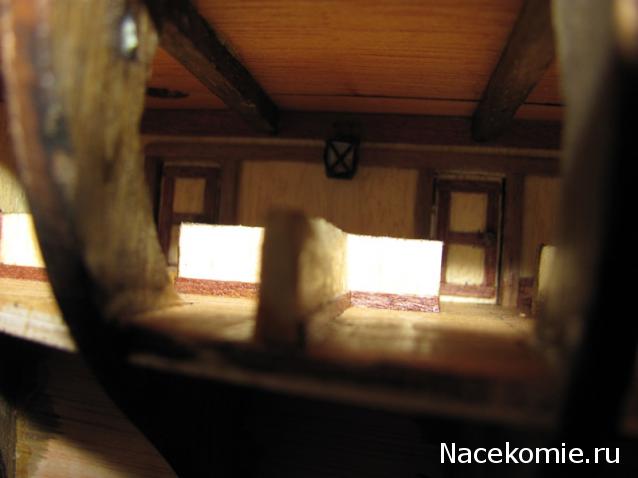

Около каждой двери, прямо под верхней облицовочной планкой, сверлом 0,7 мм сверлим сквозные отверстия (по два на СИД). Я просверлил под 4 шт. (возможно не все будут подключены, а стоять просто для дизайна).



Кормовые переборки 2.
Около переборок со стороны левого борта сверлом 3 мм делаем сквозные отверстия в нижней палубе.


Часть 10. Носовые переборки.
Фото выкладывать не буду, все делается аналогично ч.9.

Продолжение следует...

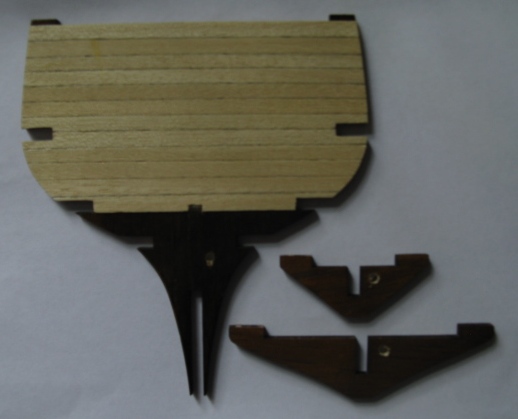

Часть 11. Кормовые шпангоуты.
В шпангоутах 14, 17 и 18 сверлим сквозные отверстия. Так мы потихоньку стараемся добраться до кормовых фонарей.
Шпангоуты 15 и 16 пока не дырявили, думаем.

Продолжение следует...

Я тоже заморочился электрофикацией своего парусника. Освещение трюсма я пока что ограничил только освещением нижних кают. По 1 светодиоду на нос и корму.
на средней палубе завёл свет в каюту с саженцами, 2 каюты, незнаю как они называются, в общем те что мы делали на корме средней палубы, и 1 на освещение носовой части, там где будет стоять камбузна печь.
Схема простая. 4 батарейки по 1,5 вольта в блоке с включателем. Последовательно соединены 3 диода в цепочку, таких цепочек пока что 2, они между собой соединены параллельно, на каждую цепочку из 3х диодов запаял сопротивление в 30 ом.
фото 1

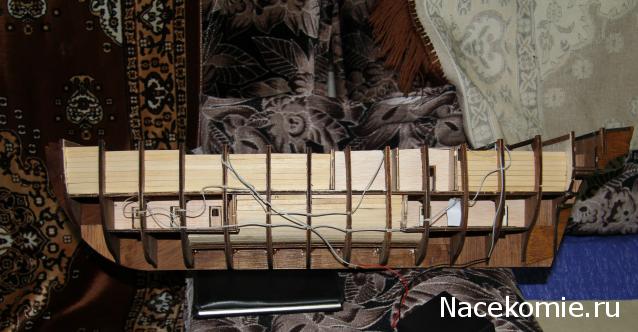

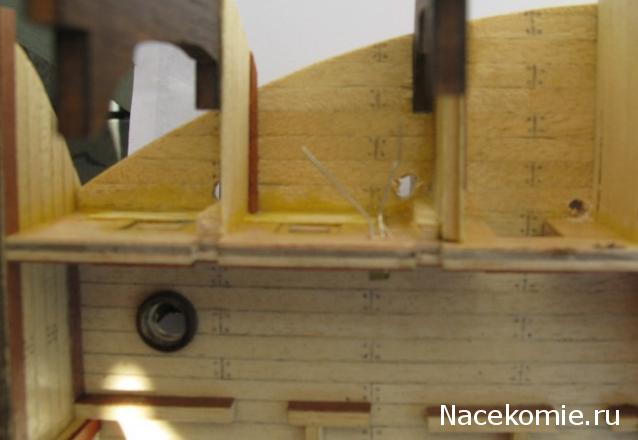

так я решил способ проводки проводов, сделав небольшие прорези в шпангоутах, чтоб провода не мешали обшивать корпус.
фото 2

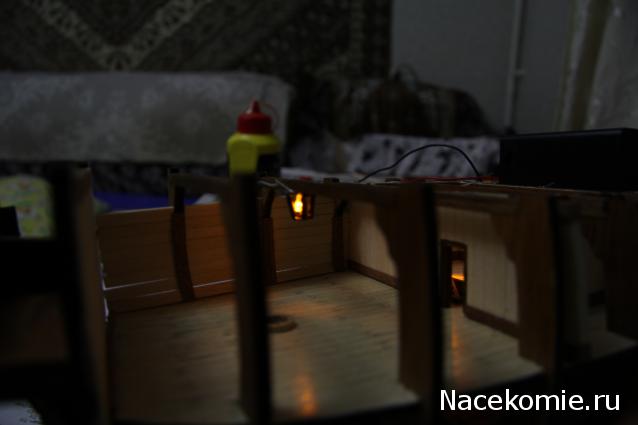

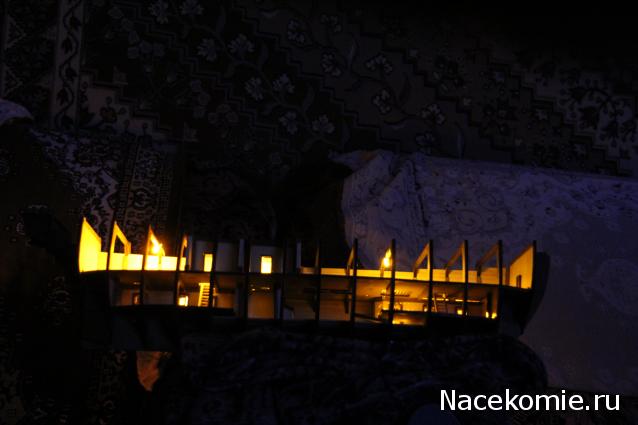

Собственно то как все это выглядит в работе
Фото 3

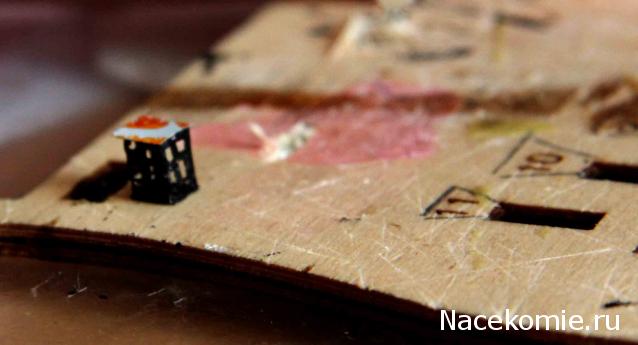

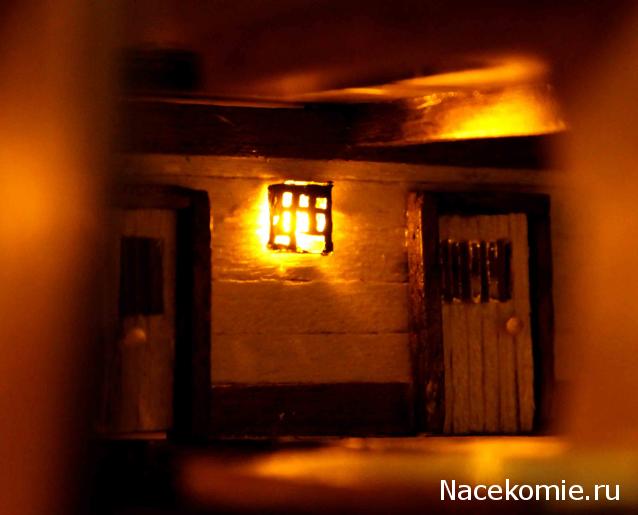

мой фонарь, пока что пробная версия, будет дорабатываться.

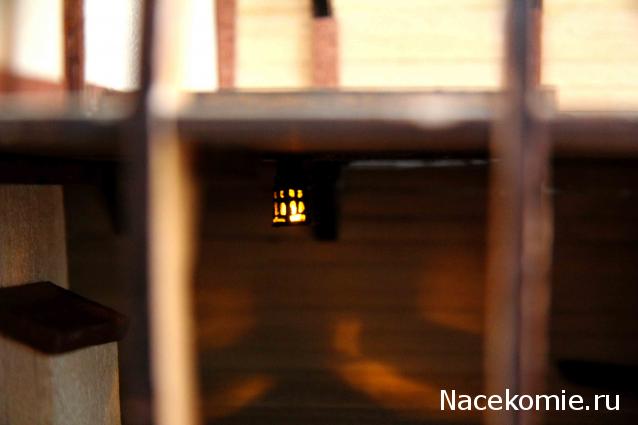

Продолжаю работу над освещением. Долго думал как сделать фонари, пробовал вариант из дерева, окрашивал акрилом в чёрный цвет. Но он оказался излишне грамоздким. Потом посмотрев в роспечати номер Пиратов карибского моря с фонаприками уже было хотел их купить но в глубине души у меня проснулась жаба))) Стало жалко денег. Тогда я решил сделать аналогичные фонари самостоятельно. Материалом для изготовления фонарика послужила жестяная банка от фанты. Срезав бок банки я получил полотно на котором разметил будущий фонарь. Высота фонаря 6 миллиметров ширина грани 4 миллиметра. Те фонари что находятся на стенках нижних кают в трюме делались только с 3 гранями и дном и крышкой, а те что держатся на бимсах имеют 4 грани и днище.
Отрезав загатовку длинно 16 миллиметров и высотой 6 ножом для моделирования я прорезал маленькие окошки 2 1 на 1 миллиметр 2 1 на 3 миллиметра и ещё одно поперёк (смотрите фото) Потом собрал конструкцию на клей момент и окрасил в чёрный цвет. После чего приклеял по местам.

Добавлено спустя 1 час 35 минут 12 секунд:
К стати, совет. Я паял из расчёт на источник питания в 4 пальчиковые батарейки, приблизительно 6 вольт. Жёлтые диоды потребляют 2 на брата, то есть в последовательной цепи может быть только 3 диода, так вот по 3 последовательно соединённых диода спаивал в параллельное соединение. Подключил и увидел что одна цепь горит ярче чем 2 другие, выяснилось что при спаивании цепочек нужно подбирать светодиоды с равным или приблизительно равным сопротивлением иначе те цепочки где сопротивление больше будут гореть тускнее. Пришлось перемерять все и перепаивать под одно.

Сделал фонарики для освещения трюма и палубы. Технология проста - берётся прозрачный пластик (типа упаковки для флешек и т.п.), отрезается полоска шириной 5 мм, на рейке 3х3мм загибаем "кубик", отрезаем ножом по линии стыка, склеиваем цианокрилатом. Полученный "кубик" приклеиваем цианокрилатом к рейке из липы 4х0,5мм. И так - необходимое количество. Потом внутрь "кубика" вклеиваем светодиод диаметром 3мм, верхнюю часть которого предварительно окрашиваем в чёрный цвет. После высыхания клея отрезаем все фонарики по одному от рейки, обрабатываем надфилем нижнюю часть под размер "кубика". Окрашиваем нижнюю часть в чёрный цвет. Ну и напоследок - сымитируем крепление стекла фонаря. Имитацию сделаем из чёрных ниток. Кладём фонарик на ребро, капаем цианокрилат на нитку и приклеиваем её по диагонали фонарика, затем другую нитку также вперекрёст с первой. И так, "порёберно" оформляем фонарик. Смотрится на УРА!!!

Фотокарточки в студию)))) Мои Фонари смотрятся как бывалые))))) Придают определённый шарм)

Фотки будут в скором времени, обещаю...

Попалось видео по расчету резисторов. Кто не знает, как выбрать и рассчитать резисторы для освещения - рекомендую.
http://www.chipdip.ru/video.aspx?vid=ID ... B%D1%8F+...

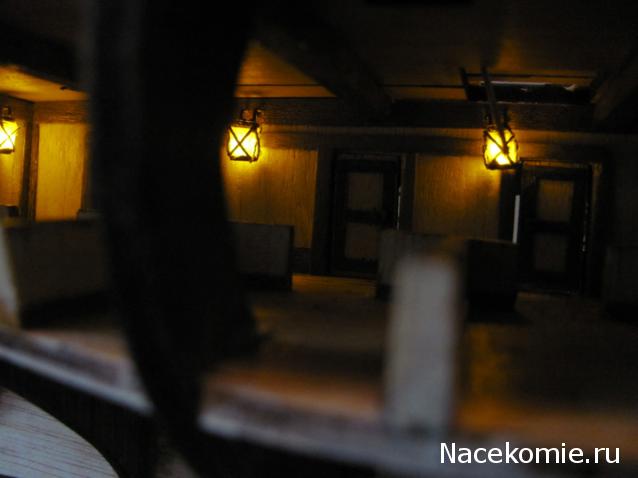

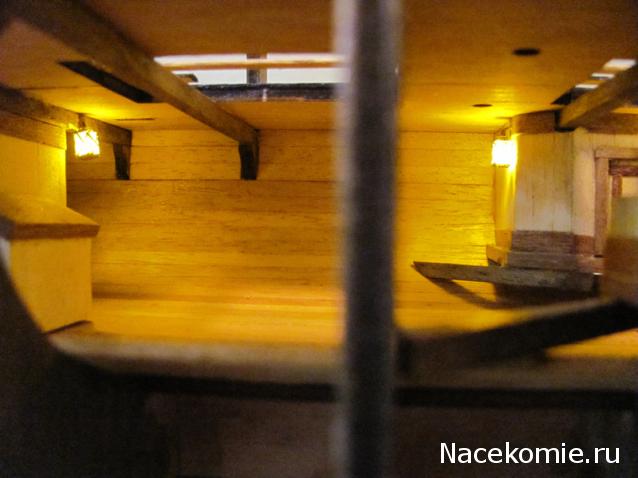

Вот мои фонарики...

Схема соединения - 4 светодиода на 2,5 вольта последовательно с токоограничивающим резистором на 130 ом, блок питания на 12 вольт. Для других групп освещения соединение такое же, по питанию ВСЕ группы соединяются параллельно.

Я примерно так же сделал, только у меня питание 6 при потреблении 1 диода 2, от блока из 4 батареек, поэтому обошёлся без резистора, хотя есть мысль поставить на цепь один на все 4 гирлянды, ибо при полном питании горят ярковато для имитации горения китового жира.

Резистор нужен не для ограничения напряжения, а для ограничения потребляемого тока, чтобы светодиод не сгорел раньше времени, несмотря на нормальное напряжение питания.
P.S. Созрела мысль, как встроить фонарик в столь тонкий бимс!!! Попробую, тогда расскажу и фотки покажу, если удастся.

Всем привет! Ребята, как сильно я жалею, что поздновато сюда залез!! Какие у Вас очумелые дополнения! Сам я давно занимаюсь радиоделом(любитель!), но до такого не додумался! Я сейчас на уровне сборки журнала №32 и думаю, что не всё ещё потеряно! Единственная проблема ( как я думаю) - это проделывание отверстий под проводку проводов в шпангоутах! Может кто подскажет способ! Буду очень признателен! Заранее Всем спасибо!!

Для Strukovslava:
Приветствуем вновь прибывших!
По вопросу проделывания отверстий под проводку проводов в шпангоутах можем предложить пару способов:
1. Посмотри фотоотчет от Uragan стр.2.
2. Посмотри эту ветку мои фото на стр.3.
Если не разберешься, то обращайся, поможем.

А в чём проблема? Дрель или шуруповёрт в руки и погнал, отверстия максимум 3 мм диамнтром, не больше! Если проблема в расположении, то сверли по месту с расчётом того, чтобы гвозди, крепящие черновую обшивку не достали до проводов.

Для трюма, я просветлил сначала на 3 миллиметра отверстие под диод, а потом на 4 рассверлил немного, чтоб он лучше входил внутрь.

У меня возникла идея оживления освещения: применить трехвыводный светодиод красного и желтого свечения, при чем желтый горит постоянно,а красный подмаргивает(управляется мультивибратором).

Для leon1962:
Неплохо. Не забудь выложить схемку мультивибратора с параметрами транзисторов, резисторов и СИДа.
