Сообщение «Повелитель Морей» - Чертежи, рисунки, схемы
Выкладываем чертежи, рисунки, фото моделей, а также ссылки, которые помогут изготовить модель наиболее близкую к оригиналу.

«Повелитель морей» — британский парусный линейный корабль, построенный в 1637 году знаменитыми кораблестроителями Питером и Финеасом Петтами для короля Карла I Стюарта, и послуживший образцом для крупнейших боевых кораблей XVII века.
Решение о строительстве корабля было принято в августе 1634 года по инициативе короля Англии Карла I. Решение вызвало серьезные возражения со стороны братства Тринити-хауз (англ. Brethren of Trinity House), которое указывало, что во всем королевстве не найдется такого порта, который сможет предоставить укрытие такому крупному кораблю. Но король преодолел возражения с помощью Джона Пеннингтона, и с мая 1635 года на верфи в Вулвиче началось строительство корабля, которое велось королевским корабельным мастером Питером Петтом под руководством его отца Финеаса Петта. Корабль был спущен со стапеля 13 октября 1637 года. Он стал наиболее экстравагантно украшенным военным кораблем в Королевском флоте, с позолоченной резьбой на чёрном фоне, выполненной Джоном и Матиасом Кристмасами.
Строительство корабля Sovereign of the Seas обошлось казне в 65 586 (фунтов стерлингов) или в сумму, равноценную 300 000 имперских талеров. Расходы на строительство корабля усугубили финансовый кризис Английского королевства. Корабль строился на экстраординарные средства, собранные с английского населения (так называемые Корабельные деньги). Только одна позолота стоила 6 691 фунт стерлингов, то есть столько же, сколько и средний военный корабль того времени, способный нести до 40 пушек.


28 ноя 2016, 21:13
Профиль
Лидер разделов «Седов», «Двенадцать Апостолов» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 3311
Откуда: СССР, Владивосток
Сообщение "Повелитель морей" - Чертежи, рисунки, схемы

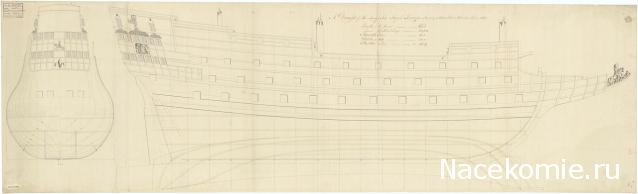

Немного чертежей HMS "Sovereign of the Seas" из National Maritime Museum, Greenwich, London.

Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы ZAZ0047.jpg [ 21.11 Кб | Просмотров: 8616 ]

В разрешении 1280х483: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg

Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы ZAZ0048.jpg [ 13.19 Кб | Просмотров: 8616 ]

В разрешении 1280х390: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg

Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы ZAZ0129.jpg [ 16.32 Кб | Просмотров: 8616 ]

В разрешении 1280х428: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg


27 дек 2016, 18:07
Профиль
Лидер разделов «Седов», «Двенадцать Апостолов» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 3311
Откуда: СССР, Владивосток
Сообщение Re: "Повелитель морей" - Чертежи, рисунки, схемы
Картина маслом на холсте "Peter Pett and the "Sovereign of the Seas" ("Питер Петт и "Владыка морей"). Художник Peter Lely. Около 1645-50 г.
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы bhc2949.jpg [ 48.6 Кб | Просмотров: 5915 ]

В разрешении 1280х1167: http://collections.rmg.co.uk/mediaLib/4 ... /large.jpg
или 944х859 здесь: http://ichef.bbci.co.uk/arts/yourpainti ... _large.jpg
Полное описание картины можно почитать здесь: http://collections.rmg.co.uk/collection ... 14422.html


27 дек 2016, 18:32
Профиль

Зарегистрирован: 23 янв 2015, 22:44
Сообщения: 66
Откуда: Украина, Дубно
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы«Повелитель Морей» - Чертежи, рисунки, схемы


28 дек 2016, 23:21
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2015, 13:16
Сообщения: 119
Откуда: Москва
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Рисунок датского художника-мариниста
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы Morgan-Drawing.jpg [ 26.33 Кб | Просмотров: 8305 ]

В разрешении 1919х766: https://upload.wikimedia.org/wikipedia/ ... rawing.jpg


Последний раз редактировалось Sniper 29 дек 2016, 14:54, всего редактировалось 1 раз.



29 дек 2016, 10:57
Профиль

Зарегистрирован: 23 янв 2015, 22:44
Сообщения: 66
Откуда: Украина, Дубно
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы Table05.jpg [ 57.19 Кб | Просмотров: 8264 ]


Чертежи есть в хорошем разрешении, стучите в личку

Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы Безымянный.jpg [ 27.03 Кб | Просмотров: 8261 ]


29 дек 2016, 11:32
Профиль
Лидер разделов «Седов», «Двенадцать Апостолов» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 3311
Откуда: СССР, Владивосток
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы hms sovereign of the seas 02.jpg [ 43.27 Кб | Просмотров: 8216 ]

В разрешении 1800х682: http://militaryhistory.x10.mx/shippictu ... s%2002.jpg
В разрешении 2050х791: http://militaryhistory.x10.mx/shippictu ... n_1660.jpg
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы hms_sovereign_of_the_seas_1637_transom.jpg [ 49.25 Кб | Просмотров: 8193 ]

В разрешении 560х1120: http://militaryhistory.x10.mx/shippictu ... ransom.jpg


29 дек 2016, 15:44
Профиль
Лидер разделов «Седов», «Двенадцать Апостолов» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 3311
Откуда: СССР, Владивосток
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы Sovereign of the Seas.jpg [ 169.99 Кб | Просмотров: 8203 ]

Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы hms sovereign of the seas 05.jpg [ 38.42 Кб | Просмотров: 8206 ]

В разрешении 2000х983: http://militaryhistory.x10.mx/shippictu ... s%2005.jpg


29 дек 2016, 15:56
Профиль

Зарегистрирован: 23 янв 2015, 22:44
Сообщения: 66
Откуда: Украина, Дубно
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы«Повелитель Морей» - Чертежи, рисунки, схемы


29 дек 2016, 17:22
Профиль
Аватара пользователя

Зарегистрирован: 11 окт 2013, 20:29
Сообщения: 106
Откуда: Москва
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Выше ватерлинии он был окрашен лишь в два цвета - черный и золотой. Весь орнамент и богатейшие украшения, носовая фигура и резьба были выложены настоящим золотом! Это привело корабль к прозвищу «Золотой дьявол».
Вражеские моряки (а этот корабль активно участвовал в боевых действиях против голландского флота) прозвали этого гиганта «Золотой смертью».


«Повелитель морей» был выкрашен черной краской с золотыми скульптурными украшениями.
Это судно неоднократно реконструировалось и меняло свой внешний облик: были уменьшены кормовые надстройки, укорочены бак и кормовая полу палуба, значительно изменен такелаж, убрана четвертая, так называемая бонавентур-мачта. Общая площадь парусности подвергалась дальнейшему дроблению до четвертого яруса — бом-брам-реи.
Корабль этот участвовал в англо-голландских войнах, и в 1696 г. сгорел во время ремонта от случайного пожара. Многолетняя служба этого корабля свидетельствует о его прочности; он был построен из дуба, в других же странах корабли строили большей частью из сосны. Палубы шли ровно, без перерывов и уступов, как это имело место ранее, что придавало кораблю солидную крепость.


Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы HMS_Sovereign.jpg [ 71.03 Кб | Просмотров: 7811 ]
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 36102787.jpg [ 69.8 Кб | Просмотров: 7811 ]
02 янв 2017, 18:41
Профиль
Лидер разделов «Седов», «Двенадцать Апостолов» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 3311
Откуда: СССР, Владивосток
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Рисунок от 21 апреля 1802 г.
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы PAF7922.jpg [ 47.93 Кб | Просмотров: 7794 ]

В разрешении 1280х872: http://collections.rmg.co.uk/mediaLib/4 ... /large.jpg


02 янв 2017, 19:08
Профиль
Лидер разделов «Седов», «Двенадцать Апостолов» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 3311
Откуда: СССР, Владивосток
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы

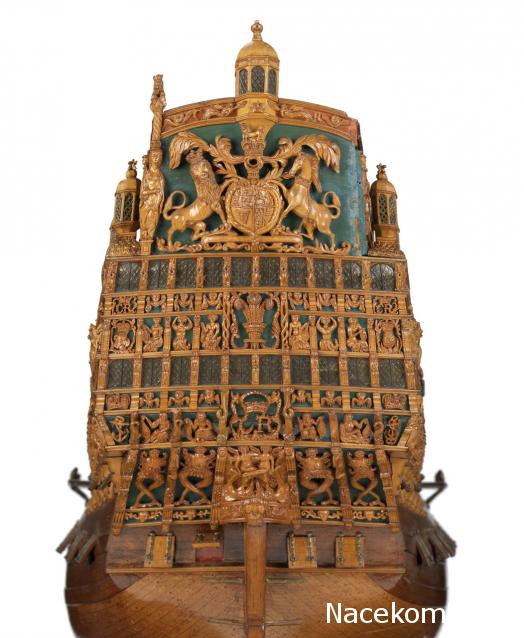

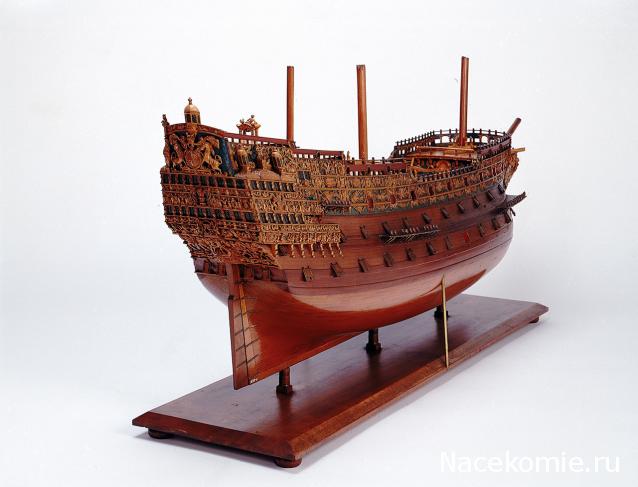

Модель HMS "Sovereign of the Seas" из National Maritime Museum, Greenwich, London.
Масштаб 1:48.
Дата изготовления: около 1830 г.
Материалы: латунь, краска, морилка, лак, дерево.
Размеры: 538 х 1523 х 321 мм; база: 213 х 1220 х 315 мм

Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы SLR0356.jpg [ 22.07 Кб | Просмотров: 7768 ]

В разрешении 1280х619: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы SLR0356_1.jpg [ 30.73 Кб | Просмотров: 7768 ]

В разрешении 1063х1280: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы SLR0356_2.jpg [ 31.16 Кб | Просмотров: 7768 ]

В разрешении 1063х1280: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы SLR0356_3.jpg [ 33.14 Кб | Просмотров: 7768 ]

В разрешении 1280х960: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы SLR0356_4.jpg [ 52.53 Кб | Просмотров: 7768 ]

В разрешении 1280х960: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы SLR0356_5.jpg [ 51.86 Кб | Просмотров: 7768 ]

В разрешении 1052х1280: http://collections.rmg.co.uk/mediaLib/5 ... /large.jpg
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы SLR0356_6.jpg [ 33.04 Кб | Просмотров: 7768 ]

В разрешении 1280х978: http://collections.rmg.co.uk/mediaLib/3 ... /large.jpg
Больше о модели: http://collections.rmg.co.uk/collection ... 66317.html


02 янв 2017, 19:32
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2413
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
UncleSasha писал(а):
Длина по гондеку - 39 м (127 футов)
Ширина по мидельшпангоуту - 14,2 м (46-6 футов)

Длина по гондеку 100-пушечного корабля с экипажем 800 человек гораздо больше - 167 футов 9 дюймов.

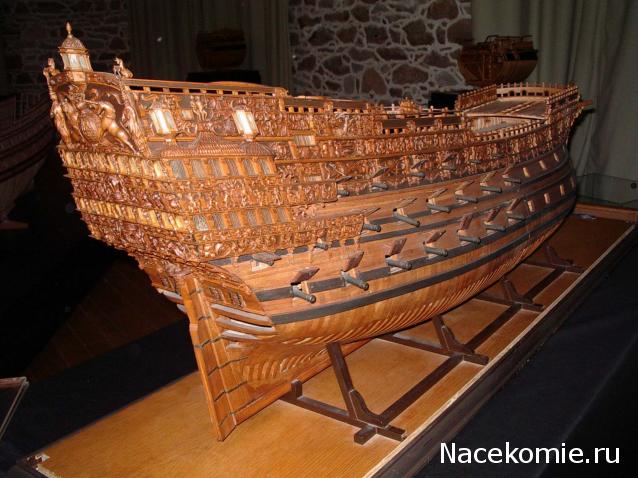

Существует модель, построенная в 1920 году, поясняющая, как был устроен шкафут. Де Агостини это дело обязательно утаит.


Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 9.jpg [ 93.24 Кб | Просмотров: 7624 ]
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 1.jpg [ 43.09 Кб | Просмотров: 7624 ]
03 янв 2017, 00:07
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2413
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Есть еще модель, на которой бушприт (огромное бревно) установлен не в ДП, а сбоку от фок-мачты. Как на галеонах.


Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 3.jpg [ 91.82 Кб | Просмотров: 7617 ]
03 янв 2017, 00:24
Профиль

Зарегистрирован: 28 сен 2012, 20:04
Сообщения: 180
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Спасибо большое..Вы как всегда на высоте...То что пилить будем и много понятно...Да же принимая во внимание расположение бушприта..на разных моделях по разному...где золотая середина...А где эта модель находиться , в каком музее..С уважением Сергей.


03 янв 2017, 00:37
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2413
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы

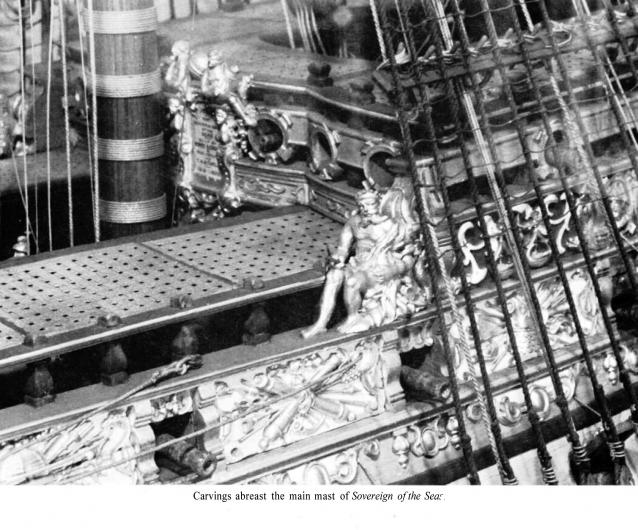

Замечательная модель, которую построили два мастера в 1920 году, находится в знаменитой коллекции Кригстайн (по-моему, два брата приезжали в Россию в недавнем времени). В журнале NAUTICAL RESEARCH JORNAL приведена такая информация по шлюпкам. Думаю, 50-футовый лонгбот на палубу не поднимали вовсе, а буксировали за собой.


Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы

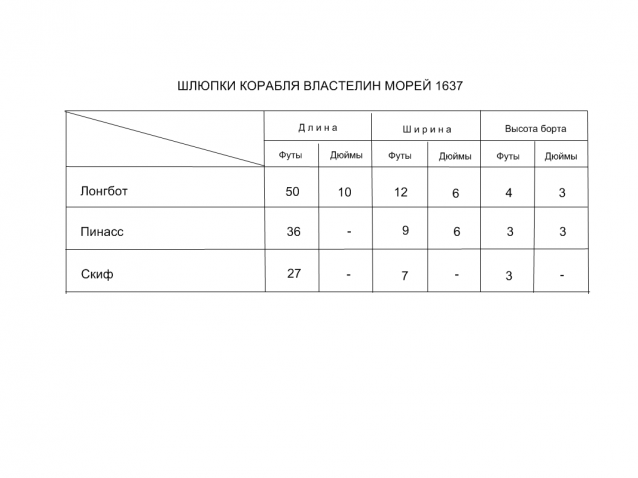

«Повелитель Морей» - Чертежи, рисунки, схемы Шлюпки корабля ВЛАСТЕЛИН МОРЕЙ 1637.png [ 72.74 Кб | Просмотров: 7601 ]
03 янв 2017, 00:50
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2413
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Картуш с глобусом на переборке позади грот-мачты.


Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 2.jpg [ 75.54 Кб | Просмотров: 7586 ]
03 янв 2017, 01:27
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2413
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы

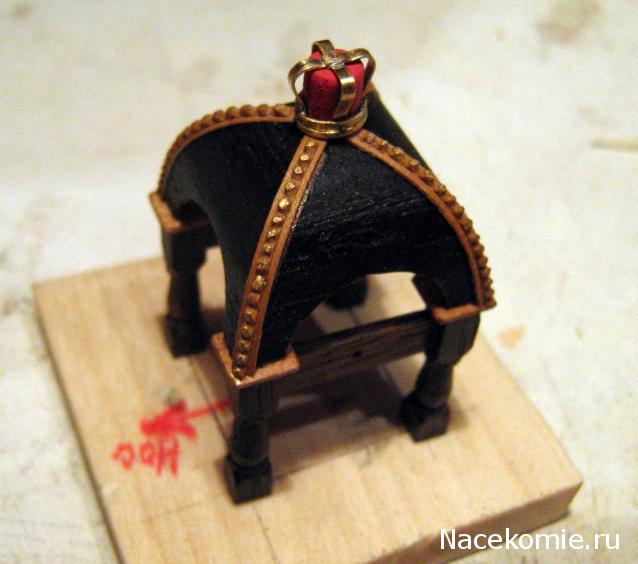

Колокольня с короной св. Эдуарда.


Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 2.jpg [ 39.91 Кб | Просмотров: 7570 ]
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 5.jpg [ 40.54 Кб | Просмотров: 7570 ]
03 янв 2017, 01:59
Профиль
Аватара пользователя

Зарегистрирован: 11 ноя 2011, 05:41
Сообщения: 243
Откуда: Заводоуковск Тюм обл.
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы

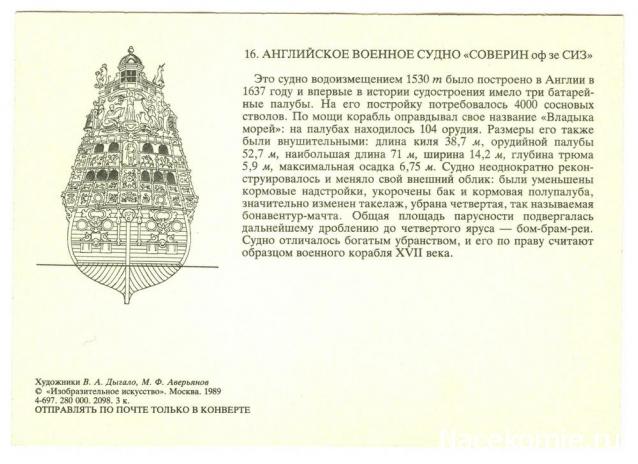

Вот такие открытки были у меня в детстве smile_23


Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 034.jpg [ 50.94 Кб | Просмотров: 7552 ]
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 035.jpg [ 45.27 Кб | Просмотров: 7552 ]
03 янв 2017, 05:30
Профиль ICQ
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2413
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы

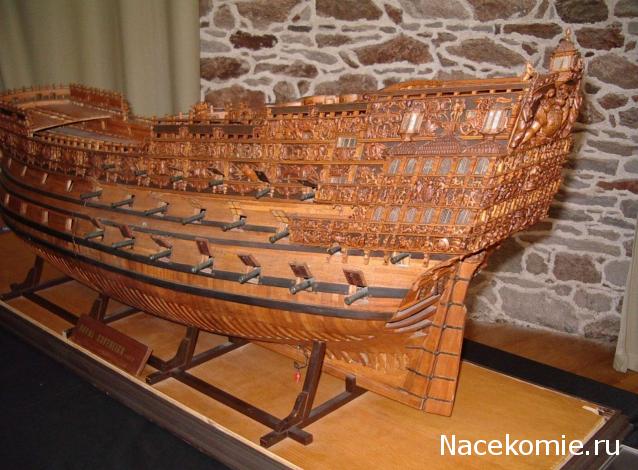

Адмиралтейская модель Артура Моля.


Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 1.jpg [ 60.75 Кб | Просмотров: 7481 ]
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 2.jpg [ 56.57 Кб | Просмотров: 7481 ]
«Повелитель Морей» - Чертежи, рисунки, схемы
«Повелитель Морей» - Чертежи, рисунки, схемы 4.jpg [ 46.82 Кб | Просмотров: 7481 ]
03 янв 2017, 10:07
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 79 ]
На страницу 1, 2, 3, 4  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Императорская яхта "Штандарт" - Чертежи и фото оригинала

[ На страницу: 1, 2, 3, 4 ]

в форуме Нужное для кораблестроителей яхты Штандарт

UncleSasha

70

12729

01 май 2017, 17:58

UncleSasha Перейти к последнему сообщению

Нет новых сообщений "Атмосфера времени" - рисунки, скетчи и постеры Второй Мировой...

[ На страницу: 1, 2 ]

в форуме Солдаты Великой Отечественной Войны

RubberDuck

30

4054

02 май 2015, 15:42

Scout Перейти к последнему сообщению

Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Танк Т-34 - Документация, руководство, чертежи, информация, фото

[ На страницу: 1, 2 ]

в форуме Танк Т-34 (1/16)

Dimon62rus

22

12445

09 дек 2014, 14:53

Dimon62rus Перейти к последнему сообщению

Нет новых сообщений Куплю схемы барка "Седов"

в форуме Серии-Сборки Кораблей Купить-Продать

UncleSasha

3

1887

18 июн 2017, 18:19

UncleSasha Перейти к последнему сообщению

Нет новых сообщений ПРАКТИКУМ №11 Вкладываем модель в чертежи или Фотошопство 1

в форуме Доработка моделей Русские танки, Танки мира и Боевые машины мира

Steelmajor

3

1735

12 апр 2015, 00:11

luft67 Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: autosssr, DeanDeceiver, Google [Bot], Google Adsense [Bot], gordey, GROSS, kox, nvb58, olegnlr, ryjiy67, Soldier, Vetalar, Yahoo [Bot], Yandex [Bot], Yandex Direct [bot]

Монеты и Купюры коллекция, суперкары лучшие автомобили мира цена, Лоскутное Шитье подписка, подписка Коллекционные Музыкальные Инструменты
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2017 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
