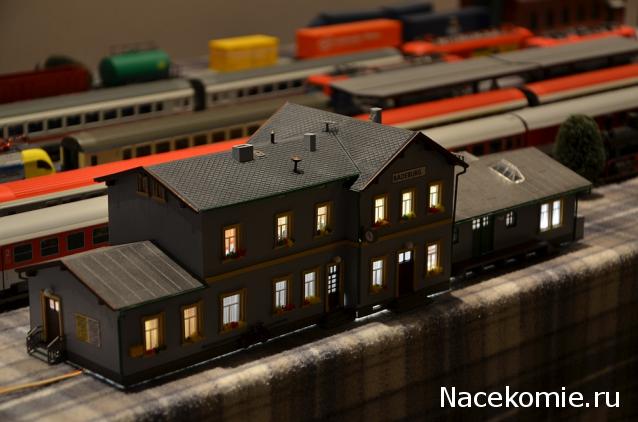

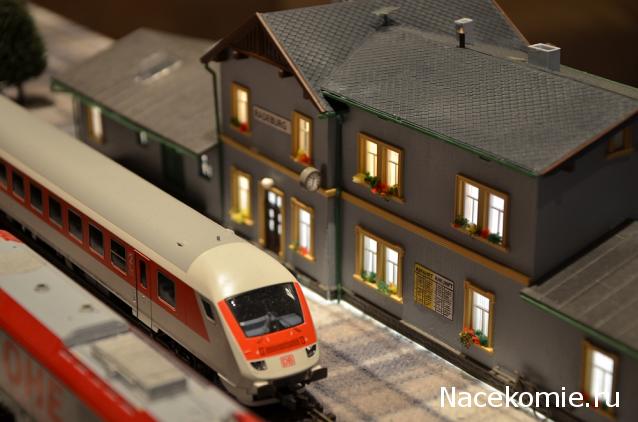

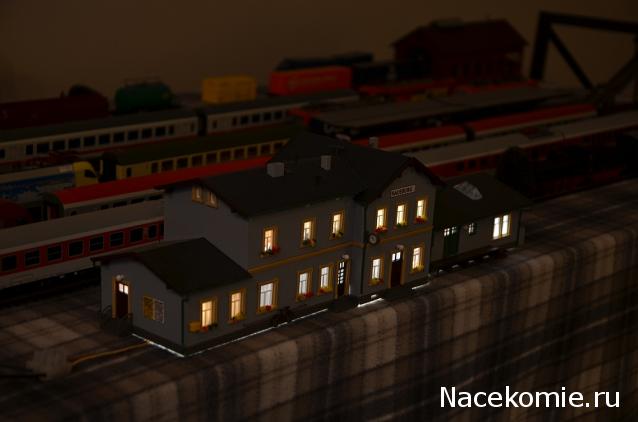

Я просто ещё не брался за учебники, это дело наживное - освоим ко времени. Но вот приобрёл тут светодиоиды и подключил к вокзалу для эксперимента.

Охренеть.....

Привет друзья! Так кто собрался автоматизировать свой макет?
Я вот начитался и насмотрелся всяких материалов по оцифровке и локомотивов и всего остального.
Есть интересные идеи. На следующей неделе выложу свои наработки.
Управлением занимается Arduino. Вариантов управления много. Стрелки, светофоры, переезд,
и все что может нам быть полезно.

Заметил, что в интернете не всегда есть полная информация по идеям реализации. Есть видео "я оцифровал", но ничего более видео нет. Ни схем, ни исходных текстов. Вообщем все в тайне.

Я думаю создать ресурс и там выкладывать свои наработки и кто пожелает может и свои выложить.
Вот как то так!

Я собираю с сайта http://usuaris.tinet.cat/fmco/home_sp.htm .Nanox-88,mini mouse и т.д

Ребя подскажите что за хрень чувак для переключения срелок использует, стержень и две катушки, как это называется?
Я тоже хочу такой замут сделать, только бы знать название этих штуковин...
https://www.youtube.com/watch?v=Kj3bRLp2vg0

Есть несколько тонкостей:
1. На видео реализовано АНАЛОГОВОЕ управление стрелками.
2. Все это касается стрелок с изолированными крестовинами.

Для меня это в самый раз, это я про аналоговое управление...
Макет строю на пиковских стрелках, так что проблем не вижу, уже гугл весь изрыл, но название толком не нашёл, что ж это за батва такая?!...

А сервы не ?

А сервы дорогие, ёлы палы,это вот такие?
http://ru.aliexpress.com/premium/servo% ... 9-062-3723
не... с этими штуками я уже знаю всё как будет у меня работать, чем проще тем надёжней..

Это называется приводы на подмакетную установку для стрелок.

Пугающее название, это значит товар специфичный, и у нас в стране не купить...

Ага... спасибо, вот нарыл форум с детальными картинками... )))
http://www.maketmarket.ru/forum/index.php?topic=1264.15

Полез дальше копать... Peco это я так понимаю английская фирма?...

Вот глянь, на мой взгляд все просто

http://m.youtube.com/watch?v=b4fo04hPwp0

Не то, вот это
http://m.youtube.com/watch?v=UVKk9cmrHZA

Ну я так понимаю это всё для цифры, мне надо аналог, что то вроде этого...
https://www.youtube.com/watch?v=XQvCG38JQmE
а вот и сайтик компании...
http://www.peco-uk.com/prodtype.asp?str ... Position=1

Я собрал ж.д. переезд с сайта Пако.Работает как на цифре (пока не проверял), так и на аналоге.А так же mini и simple maus.Все работает замечательно.Только вот ломаю голову над Nano-x88.Проверял на Осцилло́графе сигналы с мыши поступают до пика а с пика до усилителя ничего .Хотя пик прошивал и проверял в одно время мышами и переездом.Чудеса какие то.

соленоид с 2 катушками, однако фирменные стоят 10-20 евро, но по надежности у них не особо. зато монтировать просто. да такие, не такие уж и дорогие, 1 евро плюс 1 евро серво-тестер вот такой http://ru.aliexpress.com/wholesale?ship ... eedQuery=n
итого 2 евро даже меньше если поискать, в РФ можно найти доставку бесплатную.
проще некуда: паять ничего не надо, с одной стороны подать питание 4-5В, с другой подключить серву родным проводком, ручкой крутить - переключение стрелки. только крепеж самому делать.

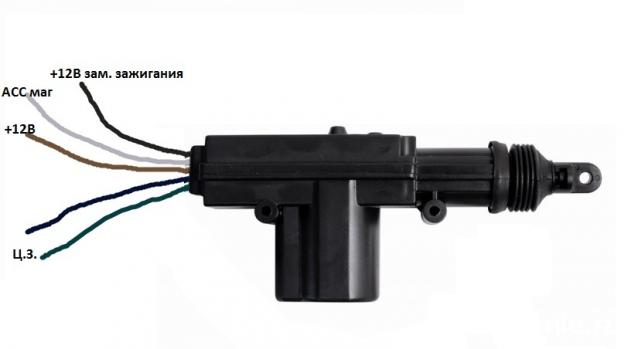

еще вариант в автозапчастях посмотреть актуатор, говорят стоит от 150 рублей, внутри электромотор и редуктор. одно плохо они большие.

Соленоиды не рекомендую - только если большие. На Пиковских стрелках стоят соленоиды - так вот там есть концевые выключатели, которые не дают соленоиду перегреться. При каком-либо сбое управляющего устройства (а такое у меня бывало) - соленоид сгорал минут за 5.

Да то что большие ерунда, под макетом не видно, щелкают больно громко, при переключении стрелки.

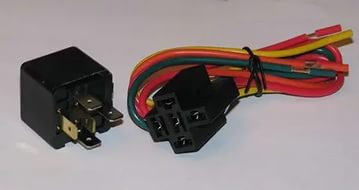

У них усилие и ход - ого-го! Понадобится компенсатор. Самые простые (и дёшевые) - те, что с 2-мя проводами (покупал за 99 рублей). А никто не пробовал собрать из соленоидов копеечных автомобильных силовых реле? Достаточно сердечник удалить. А держать включенными можно хоть целый день - ничего не сгорит и не перегреется - отличная фиксация в крайних положениях наших патворковских стрелок (удерживают и при падении напряжения до 7-8 В). Усилия должно хватить. Впрочем, проведу эксперимент....

Мне вот пришло в голову использовать эти реле в паре вообще ничего не разбирая! Снимаем колпачок и на подвижный контакт (медный сплав) припаиваем упругий стержень идущий прямиком в стрелку (за счёт длины ход увеличится достаточно). А контакты самого реле использовать для семафоров - 5-контактное реле - это реле переключения (2 - питание соленоида, 1 - вход и 2 - выходы, нормально замкнутый и разомкнутый). Реле можно закрепить горизонтально на пластинке - там есть стальной кронштейн соленоида, в котором можно просверлить отверстие.

Ребя, проконсультируйте про серводвигатели, какие нужны для стрелок (а то у них там разные маркеровки), и будут ли они работать на аналоговом управлении, без всяких там плат, просто от переключения кнопки переключателя простого?...
