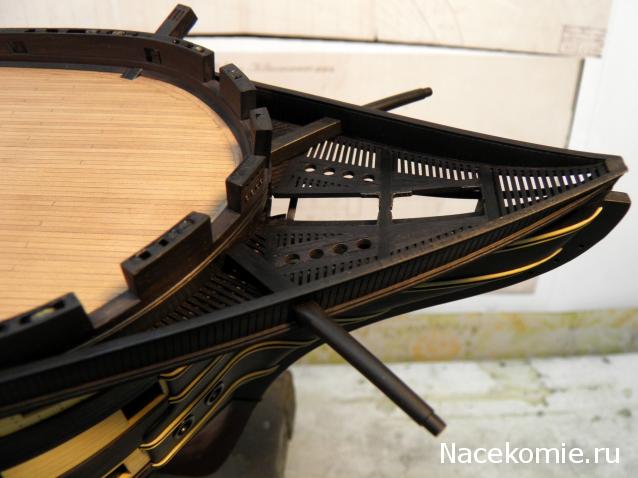

Дополню фото носовой части (гальюн).

Нет слов! Столь скрупулёзная работа невозможна без соответствующего оборудования. Да и времени надо иметь ВАГОН! Нам остаётся только изумляться качеству работы.

Такие корабли изготавливаются годами , а мы торопимся, все надо быстрее-быстрее....

С рангоутом и такелажем все окажутся в более или менее одинаковом положении. Ведь весь такелаж описан в монографии Галины Александровны Гребенщиковой (снасти, их толщины, количество и размеры блоков, гаков на каждую снасть). Полная информация.

Ну, а такие вещи (декор на торец крамбола) в таком размере, действительно, мало кто сможет повторить.

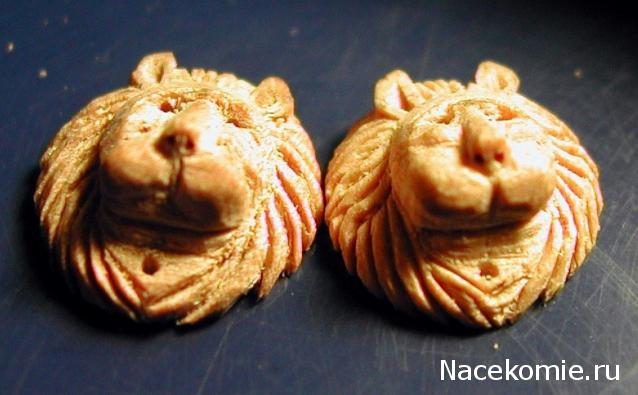

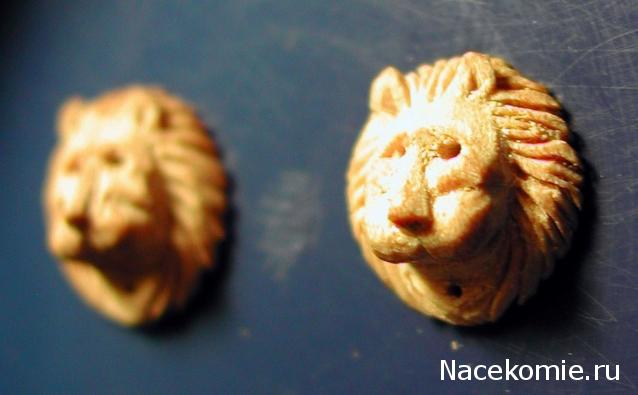

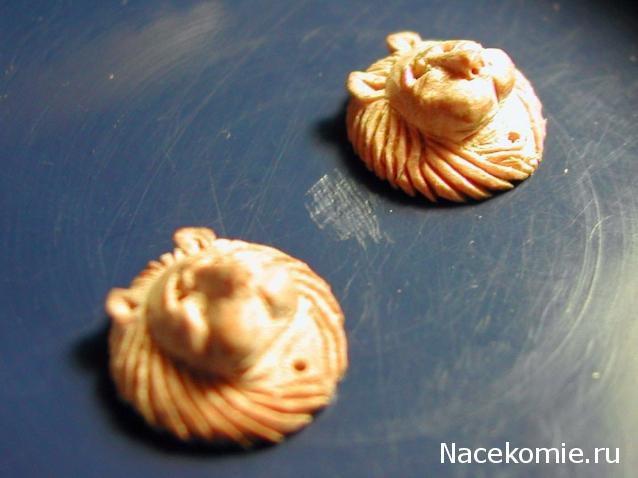

Когда-то мне довелось вырезать львов на крамболы, но вдвое больших (1х48). Уместились на кружок диаметром 9 мм. Но в сотом масштабе опыта не имею.

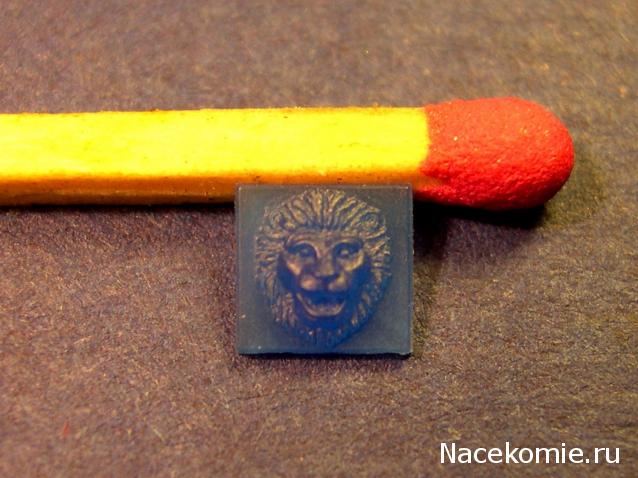

Здравствуйте Константин. Я смотрю на ваших львов, сразу видно, что это ручная работа. Епуру конечно респект, его корабли выглядят доведёнными до совершенства. Но неужели Епур своих львов тоже режет? Ну слишком они аккуратные и сильно детализированы. ИМХО, это сделано с более крупной модели с помощью 3Д принтера?

Не могу знать. Думаю, при наличии бинокулярного микроскопа с увеличением х20 можно многое сделать, не только двух львов. Но для этого нужно быть и художником, и резчиком. Я лично ни тот, ни другой - без четкого чертежа с детальной прорисовкой впадаю в ступор. А художника это не остановит.
Я своими глазами видел четырехдюймовые одношкивные и двухшкивные блоки из бакаута (полный комплект) в масштабе 1х100 к КАТТИ САРК, т.е. длиной 1 мм. Сделал их Михаил Михайлович Мальцев. У него был ЛОМОвский микроскоп, позволявший работать с увеличением х20. На 12 Апостолов таких блоков вроде нет, минимальные 5 дюймов, что не сильно облегчает нам работу.

Нервно курю в углу....

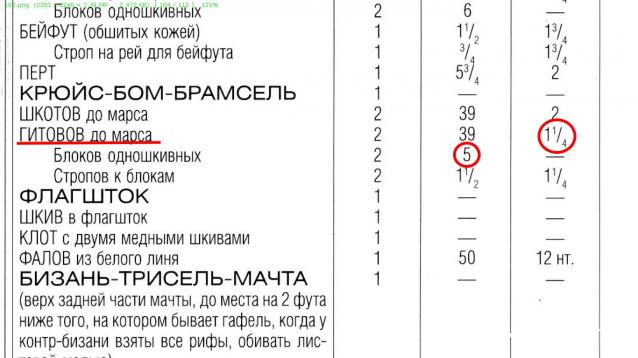

По поводу оснастки я чего забеспокоился: на фрагменте Приложения 7 из монографии обвел красным толщину гитова и длину блока к нему. Толщина менее 120 микрон, длина блока чуть меньше 1,3 мм. Понятно, что Де Агостини этим заниматься не будет.

Константин Владимирович, дюйм с четвертью в нашем масштабе будет 0,318мм или нет?

Правильно, 0,3175. Но это длина окружности. Нужно делить на 3,14. Получаем 0,1 мм.

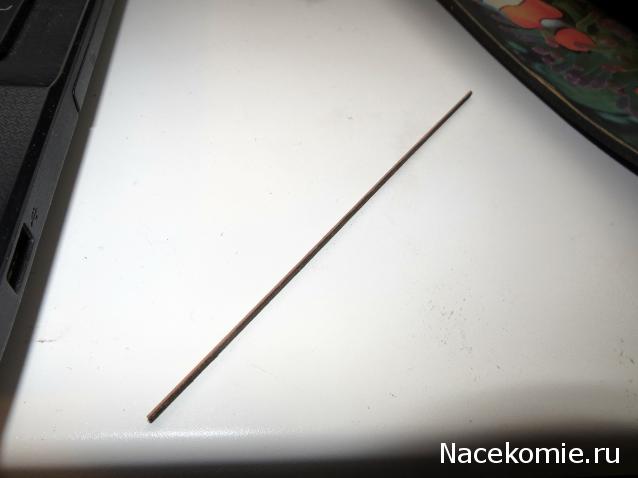

Примерно как на фото такие нити выглядят. Правда, не гнутся на шкивах блоков как надо.

Впечатляет! Константин Владимирович, раз уж зашла речь о декоре, вы не в курсе ДЭА поставит кормовые украшения? Ну вот те, что идут по ободу кормы и барельеф орла? Нет новостей? Спасибо.

По поставкам Де Агостини освещает Дядя Саша. Это к нему.

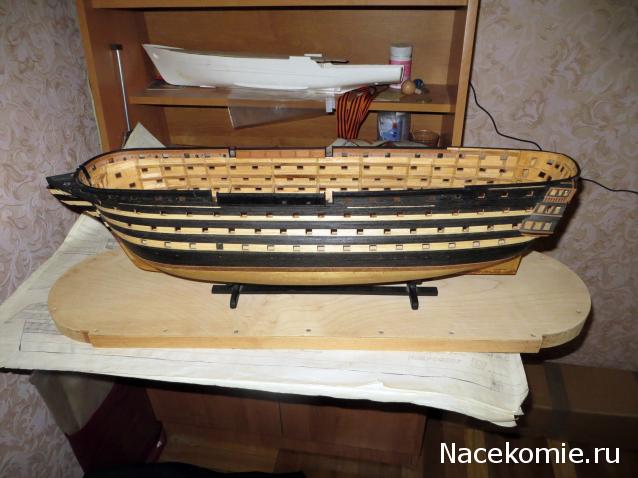

Подмодельная доска добралась до самой модели.

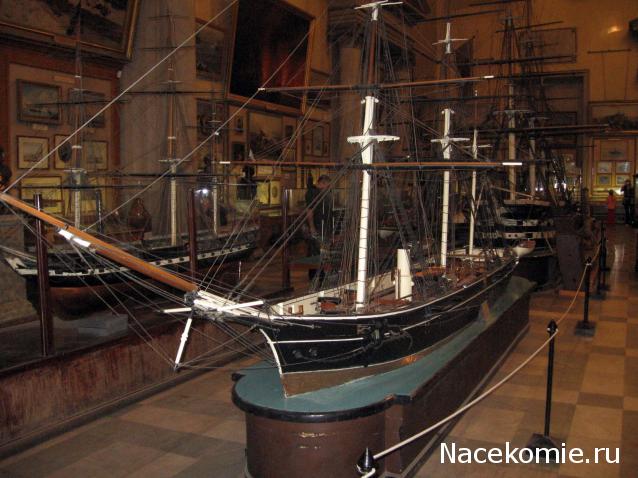

Идея родилась в первом зале ЦВММ. Большие модели (1х12) построены по ватерлинию и стоят на подмодельных досках характерного профиля. Профиль я сохранил, но, поскольку у меня модель с подводной частью, подмодельная доска планируется составной. Каркас нижней части, на которой монтируется модель, уже сделан. Теперь нужно придумать, чем покрыть его (каркаса) верх и бока. На ум приходит только тонкая авиационная фанера. И очень хочется сделать съемную легкую коробку (из двух половин) по ватерлинию. Постараюсь мечту воплотить в жизнь.

С возвращением к Апостолам, наконец то я дождался

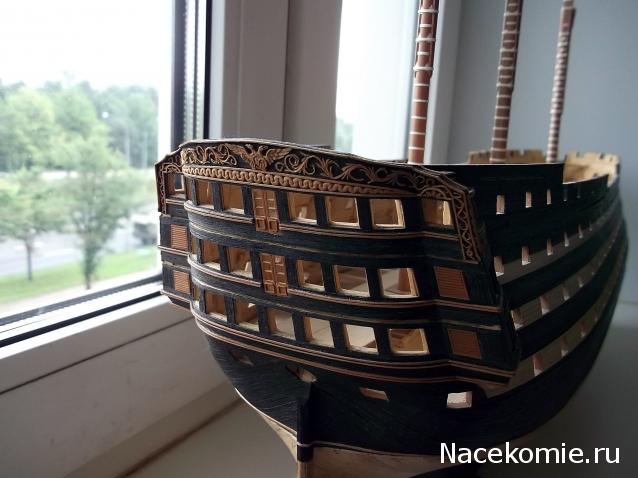

С утра приступаю к "горшкам" под окнами, нужно декор кормы заканчивать. Супруга со скалкой в руке намекает, чтобы медью брюхо обшил...

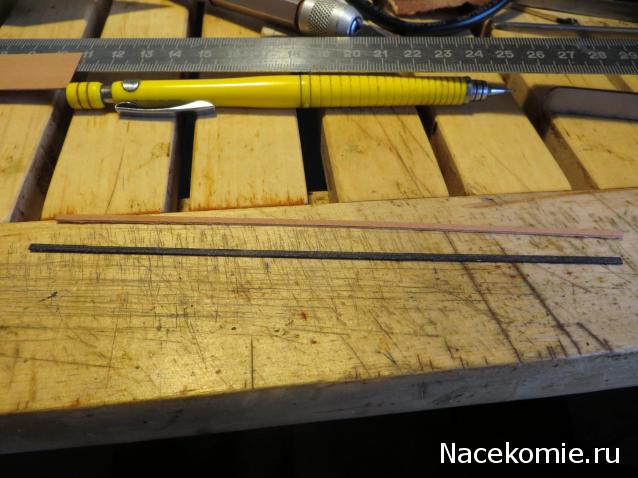

Исходный материал для "горшков" под окнами на корме - доска шириной 2 мм. Склеиваю из двух полосок шпона (груша и черный файн-лайн).

В идеале "горшки" должны выглядеть так:
