Сообщение Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр: Сборка Корпуса

Товарищи кто собирает тигр, посмотрел по одной из ссылок, что будет в следующих номерах до катков и очень расстроен тем, что у данной модели не будет рабочая смотровая щель у механика-водителя, та что в лобовом листе(((, при таких вкусностях как резиновые сиденья и пружинку у люка командира, увы это большой недочет, на мой взгляд очень большой( Понравилась кстати деталировка крыльев из травленки, что нас ожидает в будущем. Даже у драгона в 35-ом этот элемент выполнен намного лучше, а для 16 масштаба позор конечно, чтож... куда деваться собираю дальше, альтернативы нет... один из любимых танков ВОВ...

вот грустные фотки 19-ого номера коллеги... те кто разбирается в танках и тигре частности поймут что я имею ввиду, по этим фоткам...


Фото:
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса 1.jpg [ 58.17 Кб | Просмотров: 36582 ]
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса 2.jpg [ 45.5 Кб | Просмотров: 36582 ]
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса 3.jpg [ 55.85 Кб | Просмотров: 36582 ]
17 дек 2011, 19:33
Профиль

Зарегистрирован: 01 сен 2011, 22:08
Сообщения: 103
Сообщение Re: Сборка "Тигра"
Господа моделисты,если вас не затруднит снять все размеры с 16го номера и не большой чертёжик.
Пропустил этот номер,попробую сделать сам,но нужна ваша помощь. :cry:
Заранее благодарю вас.


28 дек 2011, 17:41
Профиль

Зарегистрирован: 04 окт 2011, 14:33
Сообщения: 107
Сообщение Re: Сборка "Тигра"
Takraft писал(а):
Akira писал(а):
Уважаемый Pru, хотелось бы узнать подробней о возможности "приобретения" копий дисков...

И тишина.....

Если кто то не внимательно читает форум, то я тут не причем.
qazaqzaq писал(а):
Господа моделисты,если вас не затруднит снять все размеры с 16го номера и не большой чертёжик.
Пропустил этот номер,попробую сделать сам,но нужна ваша помощь. :cry:
Заранее благодарю вас.

Вот то что просили. Отмеченное зелеными овалами, по внутреннему крепежу и по отверстиям отпишусь чуть позже. Толщина детали 3 мм


Фото:
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса схема.jpg [ 22.37 Кб | Просмотров: 36222 ]
28 дек 2011, 18:45
Профиль

Зарегистрирован: 01 сен 2011, 22:08
Сообщения: 103
Сообщение Re: Сборка "Тигра"
Огромнейшее,огромнейшее спасибо!!!!! :D Как сделаю деталь обязательно выложу фото.


28 дек 2011, 18:55
Профиль

Зарегистрирован: 04 окт 2011, 14:33
Сообщения: 107
Сообщение Re: Сборка "Тигра"
qazaqzaq писал(а):
Огромнейшее,огромнейшее спасибо!!!!! :D Как сделаю деталь обязательно выложу фото.

На рисунке N 1 левая панель, правая зеркальная левой стороне.


Фото:
Комментарий к файлу: Позиция N1
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса схема1.jpg [ 14.59 Кб | Просмотров: 36183 ]

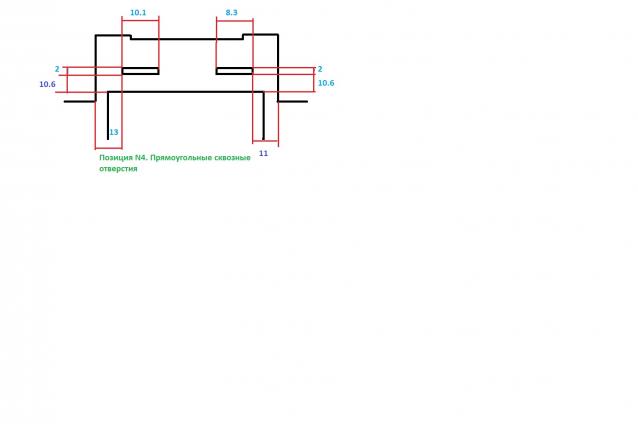

Комментарий к файлу: Позиция 4
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса схема2.jpg [ 10.65 Кб | Просмотров: 36178 ]


Последний раз редактировалось pru 28 дек 2011, 21:47, всего редактировалось 2 раз(а).

28 дек 2011, 21:25
Профиль

Зарегистрирован: 04 окт 2011, 14:33
Сообщения: 107
Сообщение Re: Сборка "Тигра"
qazaqzaq писал(а):
Господа моделисты,если вас не затруднит снять все размеры с 16го номера и не большой чертёжик.
Пропустил этот номер,попробую сделать сам,но нужна ваша помощь. :cry:
Заранее благодарю вас.

Отверстия и углубления ИМХО легче потом будет вымерять по следующим деталям и внутренний крепеж также. Для боковых стенок это уже можно сделать сейчас по месту.


Фото:
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса схема 3.jpg [ 14.75 Кб | Просмотров: 36555 ]
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса схема 4.jpg [ 15.81 Кб | Просмотров: 36555 ]
31 дек 2011, 14:08
Профиль
Аватара пользователя

Зарегистрирован: 17 мар 2011, 10:18
Сообщения: 1338
Откуда: Кёнигсберг
Сообщение Re: Сборка "Тигра"
Как мне кажется, проще эту деталь отсканировать, а затем распечатать 1:1


31 дек 2011, 14:13
Профиль ICQ

Зарегистрирован: 19 авг 2011, 20:06
Сообщения: 81
Сообщение Re: Сборка "Тигра"
От всей души прими искренние поздравления с наступающим Новым годом!
Пусть наступающий год станет для Вас годом новых возможностей и свершений, удач и воплощения замыслов и надежд, а каждый день принесет счастье и добрые перемены, радостные и приятные события, стабильность, успех и благополучие.
От всей души желаю Вам и Вашим близким здоровья и праздничного настроения, добра и процветания!


31 дек 2011, 14:20
Профиль
Лидер раздела Соберите Танк Тигр
Аватара пользователя

Зарегистрирован: 18 авг 2011, 12:05
Сообщения: 291
Откуда: Тольятти
Сообщение Re: Сборка "Тигра"
Всех форумчан с наступающем 2012 годом! Всем творческих успехов!!!


31 дек 2011, 18:11
Профиль

Зарегистрирован: 01 сен 2011, 22:08
Сообщения: 103
Сообщение Re: Сборка "Тигра"
Дорогие форумчане,с Вашей помощью сотворил выкройку из картона,теперь думаю из чего делать деталь.
Может подскажете какой материал использовать и который более доступен?
Заранее благодарю за помощь. :)


03 янв 2012, 19:48
Профиль
Аватара пользователя

Зарегистрирован: 21 окт 2011, 21:59
Сообщения: 2891
Откуда: Саратов
Сообщение Re: Сборка "Тигра"
..полно пластика вокруг : коробки от DVD , видеокассеты , распредкоробки , кабельканалы и пр. ... :ugeek:
...в наборе толщина ~ 2,5 мм... ;)


03 янв 2012, 19:52
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Сборка "Тигра"
qazaqzaq писал(а):
Дорогие форумчане,с Вашей помощью сотворил выкройку из картона,теперь думаю из чего делать деталь.
Может подскажете какой материал использовать и который более доступен?
Заранее благодарю за помощь. :)

Могу посоветовать - "Pla-Plate" и "Pla-Board" (белый матовый пластиковый лист - полистирин, 36,4 х 25,7 см), толщина от 0,3 мм до 3,0 мм.

Добавлено спустя 5 минут 29 секунд:
Baton1x писал(а):
Здраствуйте! Не могли бы подсказать, Надо ли грунтовать пластиковые детали перед покраской? Или можно обойтись без грунтовки?
Краски - акрил
Если да, то стоит ли отмывать краску от деталий которые уже были покрашены без грунтовки? Или "так пойдет"?

Лучше грунтуйте, что-бы потом локти не кусать.


03 янв 2012, 23:52
Профиль
Аватара пользователя

Зарегистрирован: 17 мар 2011, 10:18
Сообщения: 1338
Откуда: Кёнигсберг
Сообщение Re: Сборка "Тигра"
Коллеги, есть два вопроса:

1. Насколько я понял, боковины из номеров 17 и 18 устанавливать не имеет смысла, пока не придёт номер 26, с задним броневым листом, шипы которого должны входить в пазы боковин?
2. В будущих номерах 21, 21 и 24 фототравлёную сетку надо будет приклеивать снаружи или изнутри? Англичанин клеил снаружи, а у немцев видел, что изнутри...

Добавлено спустя 6 минут 39 секунд:
SuperGuard писал(а):
Знаете, многие ненавидят идиотов гораздо больше чем танки...


Да ладно, мало ли у кого какие комплексы...

У-пс... по п.1. - а деталь-то из номера 26 намертво привинчивается к нижней части бронекорпуса... Наверное, эти шипы/пазы будут служить "защёлками" при сборке верха и низа корпуса танка.


04 янв 2012, 14:24
Профиль ICQ
Аватара пользователя

Зарегистрирован: 21 окт 2011, 21:59
Сообщения: 2891
Откуда: Саратов
Сообщение Re: Сборка "Тигра"
...сгонял за 19-м...бронезаслонки водилы распилю точно...прожектор /хорошо щель уже есть/ св.диод влезет/ будет электрофикация тигру /там ещё задний /синий/ фонарь + вн.подсветка... :ugeek:


06 янв 2012, 18:04
Профиль

Зарегистрирован: 12 окт 2011, 22:26
Сообщения: 44
Откуда: Москва
Сообщение Re: Сборка "Тигра"
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса
Соберите Танк Тигр - Сборка Корпуса


07 янв 2012, 19:56
Профиль
Аватара пользователя

Зарегистрирован: 21 окт 2011, 21:59
Сообщения: 2891
Откуда: Саратов
Сообщение Re: Сборка "Тигра"
[quote="Dwerb"][/quote]
...Обломов с вилкой эт жесть...а что с крышей повело ? /щель пер.прав.угол/... :ugeek:


07 янв 2012, 20:08
Профиль

Зарегистрирован: 19 авг 2011, 20:06
Сообщения: 81
Сообщение Re: Сборка "Тигра"
В 20 номере будет крышка радиатора, скажите, она наглухо крепилась или там были петли?


10 янв 2012, 18:38
Профиль
Аватара пользователя

Зарегистрирован: 17 мар 2011, 10:18
Сообщения: 1338
Откуда: Кёнигсберг
Сообщение Re: Сборка "Тигра"
MrKiitos писал(а):
В 20 номере будет крышка радиатора, скажите, она наглухо крепилась или там были петли?


Она крепилась по периметру болтами.

Это передняя решётка (для забора воздуха), а вот задняя (для выхода воздуха) поднималась на петлях. Петли будут как раз на передней решётке.


10 янв 2012, 19:18
Профиль ICQ

Зарегистрирован: 20 авг 2011, 11:58
Сообщения: 135
Сообщение Re: Сборка "Тигра"
Обе они крепились болтами к корпусу и на петлях друг к другу. Баки надо поменять - открутил одну крышку и поднял. Радиаторы с вентиляторами - другую.


11 янв 2012, 03:25
Профиль
Аватара пользователя

Зарегистрирован: 17 мар 2011, 10:18
Сообщения: 1338
Откуда: Кёнигсберг
Сообщение Re: Сборка "Тигра"
Chehoff писал(а):
Обе они крепились болтами к корпусу и на петлях друг к другу. Баки надо поменять - открутил одну крышку и поднял. Радиаторы с вентиляторами - другую.


На чертеже из "Тигр крупным планом" на стр. 8 я насчитал примерно 25 болтов по периметру передней крышки, а вот на задней - не углядел. Может, там ошибка на чертеже?


11 янв 2012, 08:38
