Сообщение Тракторы №48 - ТТ-4М
Тракторы: история, люди, машины №48 - ТТ-4М фото модели, обсуждение
Дата выхода: 09.12.2016
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М 40851_d6393e5cd729c8d2ee014b36896d6c76.jpg [ 49.12 Кб | Просмотров: 4358 ]


22 май 2016, 18:39
Профиль
Лидер раздела Тракторы, Автолегенды Лучшее и Полицейские Машины Мира
Аватара пользователя

Зарегистрирован: 05 мар 2014, 22:21
Сообщения: 2238
Откуда: Санкт-Петербург
Сообщение Тракторы - ТТ4М

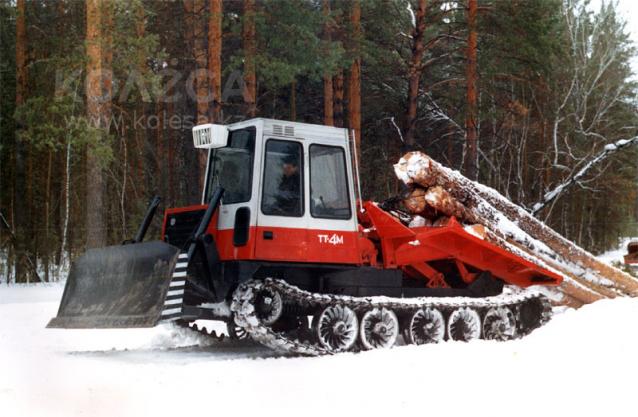

Гусеничный трактор ТТ-4М с трелевочным оборудованием (реверсной лебедкой и гидрофицированным погрузочным щитом) предназначен для вывозки крупного и среднего леса в полупогруженном состоянии и укладывания его в штабеля.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М b2213f6da56fd623fe79c7689c20d981.jpg [ 51.74 Кб | Просмотров: 11326 ]

Рассчитан для работы в районах с умеренным и тропическим климатом. Трактор выполнен с передним расположением кабины, обеспечивающим хороший обзор, и двигателя за которым располагается обширное пространство для монтажа различного технологического оборудования. Модульная кабина со встроенным каркасом безопасности герметизирована, термошумовиброизолирована, имеет высокопрочные стекла, оборудована поворотным сидением, дополнительным задним постом управления, эффективной системой обогрева и вентиляции.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М shassi_MSN_10_pered_prav_bok.jpg [ 72.38 Кб | Просмотров: 11317 ]

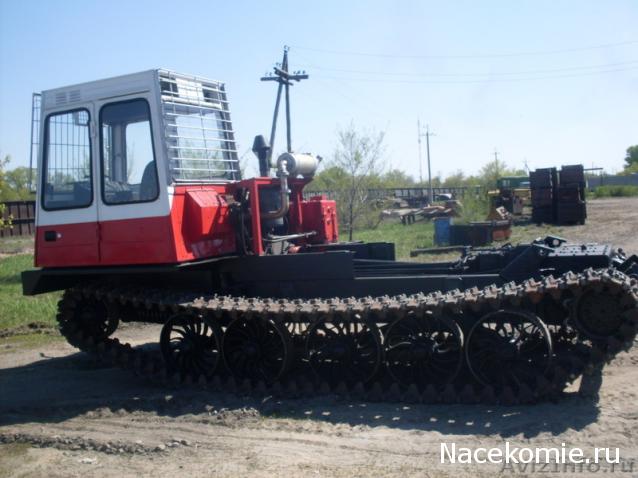

Трактор в исполнении ТТ-4М-01 предназначен для использования в качестве тягово-транспортно-энергетического шасси машин разнообразного назначения: валочно-трелевочных, валочно-пакетирующих, трелевочных бесчокерных, сучкорезных, погрузочных, землеройных, геологоразведочных, дорожно-строительных, лесохозяйственных и других, эксплуатирующихся преимущественно в условиях бездорожья и пересеченной местности.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М ���-10.jpg [ 45.12 Кб | Просмотров: 11317 ]

Трактор может дополнительно оборудоваться большим гидробаком, задним валом отбора мощности. На тракторе обеспечена возможность независимого съема мощности с носка коленвала ( до 79,3 кВт ). Для повышения эффективности использования в конкретных условиях эксплуатации вместо штатной гусеницы шириной 550 мм может оснащаться гусеницами шириной 500 и 600 мм. Трактор может быть дополнительно оборудован толкателем и бульдозером, клином-корчевателем, корчевателем-собирателем, рыхлителем, задней навеской.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М tt4m-big.jpg [ 48.26 Кб | Просмотров: 11326 ]

Особенность этой вариации — смещение влево кабины, которая стала одноместной, более удобной и приобрела форму трапеции. Справа от нее разместили мощный (и вместе с тем экономный) дизель А-01МРСИ. Уменьшилось давление на грунт. Далее – таблица параметров, которые отличаются от базовых.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М f_sdc10508_20112605095637.jpg [ 43.3 Кб | Просмотров: 11317 ]

Технические характеристики трактора ТТ-4М: Характеристики Показатели Ед. измерения Тип мотора А-01 МРСИ
Мощность мотора: 95,5 кВт
Давление на грунт (удельное): 38 кПа
Расход горючего (удельный): 227 г/кВт*ч
Размер колеи: 2 м
База: 2,88 м
Просвет : 0,537 м
Вес: (эксплуатационный) 14,4т Грузоподъемность: (максимум) 68,7 кН
Ширина: 2,7 м Высота по кабине 2,957м
Длина: 6,07 м

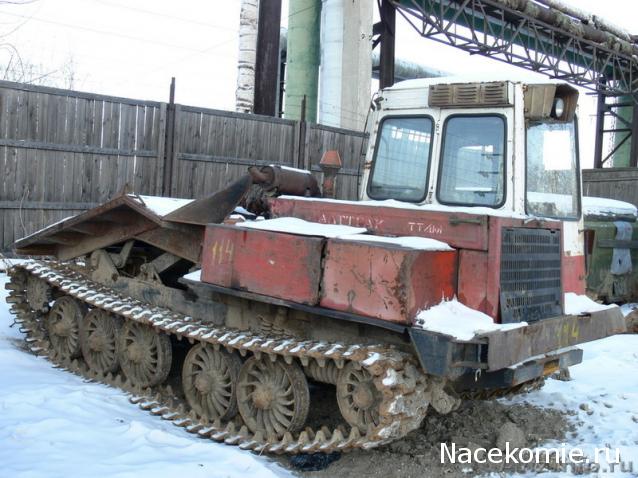

ТТ-4М — чокерный трелёвочный трактор, модификация трактора ТТ-4. Предназначен для трелёвки крупномерного и среднего леса, окучивания хлыстов и деревьев с высотой штабеля не более одного метра, для транспортировки леса в полупогруженном состоянии, обеспечивая погрузку на лесовозный транспорт, а также для работы с различными навесными и прицепными лесозаготовительными машинами и орудиями, нагружающие факторы которых не превышают показателей технической характеристики машины.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М 1-full.jpg [ 49.32 Кб | Просмотров: 11317 ]

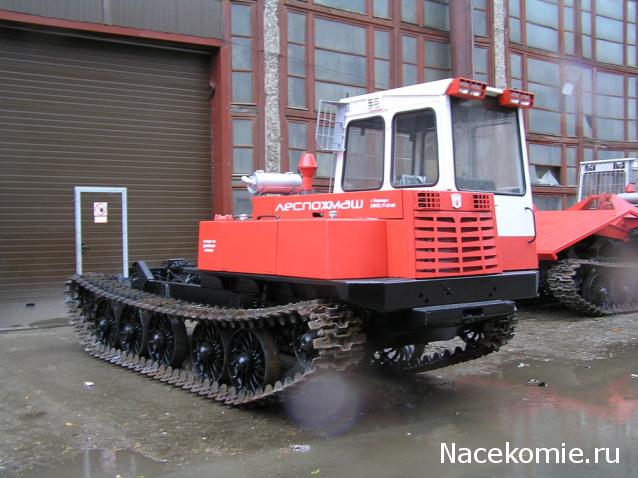

Трактор в исполнении ТТ-4М-01 (шасси трактора) предназначен для использования в качестве тягово-транспортно-энергетического шасси машин разнообразного назначения: валочно-трелевочных, валочно-пакетирующих, трелевочных бесчокерных, сучкорезных, погрузочных, землеройных, геологоразведочных, дорожно-строительных, бурильно-крановых, агрегатов передвижных сварочных (АПС), лесохозяйственных и многих других, эксплуатирующихся преимущественно в условиях бездорожья и пересеченной местности.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М f_p1080932_resize_20123101054649.jpg [ 60.13 Кб | Просмотров: 11317 ]

Трактор может изготавливаться и поставляться потребителю в следующих комплектациях:
ТТ-4М — в тросочокерном исполнении;
ТТ-4М-01 — без технологического оборудования (погрузочного устройства, блока лебедки с раздаточной коробкой, гидропривода погрузочного устройства) с установкой масляного бака увеличенной ёмкости, дополнительным приводом гидронасосов;
ТТ-4М-04 — дополнительно укомплектован толкателем с гидроприводом;
ТТ-4М-07 — дополнительно укомплектован бульдозерным оборудованием.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М 89c2a493763040cde4765ac431ccc362.jpg [ 60.52 Кб | Просмотров: 11317 ]

В 2010 году данную модель трактора перестали производить в связи с прекращением существования завода изготовителя - Алтайский тракторный завод.
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М 207205.jpg [ 61.63 Кб | Просмотров: 11317 ]

В настоящее время серийно изготавливается следующие аналоги трактора ТТ-4М:
МСН-10 Алтайским заводом специального машиностроения (АЗСМ) "ПРОГРЕСС", в городе Барнауле Алтайского края.
ТЛП-4М-034 производства компании "Сибирь-Техника", в городе Барнауле Алтайского края
ТТ-4М производство и ремонт трелевочных тракторов ООО СпецМаш в городе Барнауле Алтайского края.
В заключение, небольшое видео, на котором можно рассмотреть ТТ-4М с разных ракурсов...
Фото:
Тракторы - ТТ4М
Тракторы - ТТ4М Screenshot_2016-05-24-18-54-30.png [ 264.39 Кб | Просмотров: 11317 ]

smile_20


22 май 2016, 20:14
Профиль

Зарегистрирован: 11 янв 2014, 18:15
Сообщения: 515
Сообщение Re: Тракторы - ТТ4М
Вышел 48 номер, ТТ-4М. Тираж 9 900 экз., РРЦ не поменялась.
Сам трактор немаленький, размером с ТДТ-60. Красный цвет, в отличии от фото анонса – не красный, а красно-коричневый, типа сурика. На всех отсмотренных – один и тот-же дефект покраски - левый передний угол кабины в нижней части остался белым там, где должна быть красная полоса. Обращайте внимание при покупке! Интерьер кабины – из черного пластика, довольно подробно и похоже сделаны пульт и приборка, рычаги и сиденье. Есть или нет педали – не разглядел. Дворник на заднем стекле отлит вместе со стеклом, на переднем – отдельной деталью. Очень хорошо получилась решетка радиатора, только - не похоже! На фото реальных тракторов "решетка" - лист с просечками, а не конструкция из каркаса и сетки, как это выглядит на модели. Хотя, возможно было и так, как сделано на модели, но тогда, ПМСМ, не нужно было саму решетку красить черным, оставляя подложку в цвете кузова – т. красном. Логичней было-бы наоборот. Двигатель представлен видимой частью воздухоочистителя и выхлопной трубой с глушителем. Впрочем, дальше там ничего увидеть и не получится. Лебедка трелевочного щита отлита в полном размере, на самом щите есть ролик троса.
А вот с ходовой частью – опять беда. Опорные катки со спиральными спицами получились похожими на велосипедные колеса - обод безобразно узкий. Количество спиц раза в полтора меньше, чем должно быть. Аналогично – с ленивцем. Гусеница похожа на себя. Но на первый взгляд - уже, чем должна быть. Нужно будет мерять
Анонс – синий МТЗ-82Р. Опять заглушены нижние окошки на кабине!( Вот что за напасть!) Видимая часть движка выглядит слишком просто, замыленным «барельефом» Первое впечатление от анонса – «не очень».


Вчера, 09:17
Профиль
Аватара пользователя

Зарегистрирован: 19 фев 2015, 13:31
Сообщения: 1388
Сообщение Re: Тракторы - ТТ4М
Жалко что ходовая опять косячная .


Вчера, 10:24
Профиль
Аватара пользователя

Зарегистрирован: 08 май 2015, 11:33
Сообщения: 1037
Откуда: Санкт-Петербург
Сообщение Re: Тракторы - ТТ4М
Анонс МТЗ-82Р (взято с rc)

/Перенёс в основную ветку/


Вчера, 10:36
Профиль

Зарегистрирован: 11 янв 2014, 18:15
Сообщения: 515
Сообщение Re: Тракторы - ТТ4М
skj писал(а):
Гусеница похожа на себя. Но на первый взгляд - уже, чем должна быть. Нужно будет мерять


Померял. Получается действительно уже. 490 мм вместо штатной 550.
Хотя по остальным основным размерам модель в масштаб вписывается хорошо.


Вчера, 22:05
Профиль
Аватара пользователя

Зарегистрирован: 09 май 2016, 21:08
Сообщения: 214
Откуда: Пенза
Сообщение Re: Тракторы - ТТ4М
Небольшое видео про усовершенствованную версию ТТ-4М: https://www.youtube.com/watch?v=JcVkSEy ... cVkSEyJncg


Сегодня, 00:21
Профиль
Аватара пользователя

Зарегистрирован: 25 ноя 2013, 16:02
Сообщения: 1826
Откуда: Богородск
Сообщение Re: Тракторы - ТТ4М
skj писал(а):
Нужно будет мерять

skj писал(а):
Померял.

Чем так буква И не угодила? smile_08 Пишется - не так как слышится! smile_03


Сегодня, 00:34
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2014, 18:02
Сообщения: 592
Откуда: Новосибирск
Сообщение Re: Тракторы - ТТ4М
Technic писал(а):
skj писал(а):
Нужно будет мерять

skj писал(а):
Померял.

Чем так буква И не угодила? smile_08 Пишется - не так как слышится! smile_03


как начинается дискуссия о буквах всегда вспоминаю этот анекдот:
Профессор филологии приходит на работу с огромным синяком под глазом. Коллеги его спрашивают:
- Ну как же так? Вы же интеллигентнейший человек! Откуда же это у Вас?
- Да вы понимаете... Пили чай у одной милейшей особы. В числе приглашенных был один офицер. Вот он начал рассказывать:
- Был у меня в роте один уй...
А я ему говорю:
- Извините, но правильно говорить не "в роте", а "во рту"!

))))
а трактор буду брать, на него как раз задумка была
