Базовые техники и очевидные вещи в модельном деле.
Автор Сообщение
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Базовые техники и очевидные вещи в модельном деле.
Поскольку уже подустал от повторений одних и тех же вещей, решил дублировать свои и чужие (ну, кого успею поймать) посты по некоторым техникам (нанесение декалей, борьба с их серебрением, удаление лакокрасочного покрытия, съедание катков гусями и пр.) сюда, чтобы потом давать вопрошающим ссылки вместо повторного набивания текстовых простыней с риском что-либо упустить. Прочих "народных умельцев", коих на форуме богато прошу и призываю поступать так же.

ВОт свежак сегодняшний:
Сдирать декаль не надо. Нужна небольшая кисть (№1 или №2 достаточно). ЧТобы не устроить проблем с отдиранием декали или, наоборот, ловлей её, плавающей в стакане воды отдельно от бАмажки, я выработал такой алгоритм:
1) вырезаем декаль по контуру насколько это возможно поближе к изображению, обрезая тем самым лишние прозрачные закраины
2) пинцетом макаем всю декаль в теплую чистую воду и выкладываем на чистую гладкую, невпитывающую поверхность (полированный стол, коробка CD, кусок стекла или оргстекла и т.п.) рисунком вверх, ессессно.
3) той же кистью сажаем сверху еще пару-тройку крупных капель воды, чтобы декаль в этой капле плавала.
4) ждем отхода декали от подложки, периодически потирая ее сверху кистью и добавляя после этого воду.
5) как только декаль пошла за кистью, сдвигаем ее чуть в сторону по подложке, берем пинцетом подложку вместе с декалью за освободившийся край и кладем примерно на то место, куда надо перевести декаль
6) придерживая кистью край декали вытаскиваем из-под нее подложку
7) расправляем обильно мокрой кистью декаль, поправляя ее и подгоняя по месту.
8) по окончании стряхиваем с кисти воду, промакиваем ее о футболку ... о чистую тряпочку и подносим ее к лужице, собравшейся внизу декали. Кисть ее "выпивает". При необходимости повторить.
9) ждем высыхания или выполняем операцию "приваривания", а потом ждем высыхания.

Борьба с серебрением, лаки и пр. подробности остались за кадром, я описал только базовую технику


18 фев 2016, 21:48
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Re: Базовые техники и очевидные вещи в модельном деле.
Теперь про борьбу с серебрением декалей. Полностью весь обмен мнениями здесь: viewtopic.php?f=87&t=2131&p=1212802#p1212802

anstrong
выручайте!

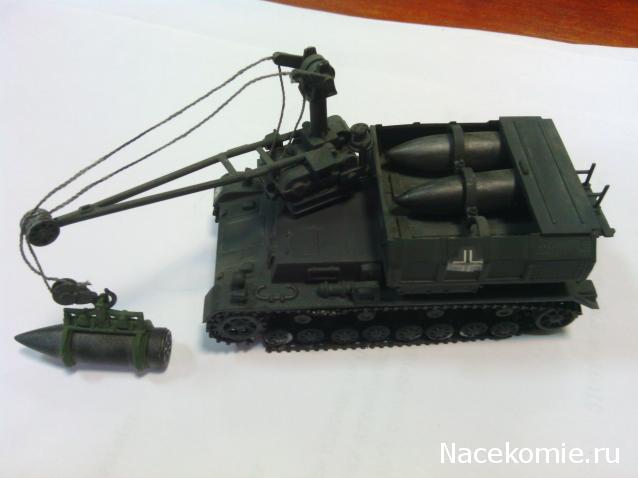

прицепил на "Гочкиса" УМовские декали - аццки серебрятся. аналогично и на подвозчике боеприпасов в "Карлу".
подскажите, как с этим бороться?
Базовые техники и очевидные вещи в модельном деле.
Базовые техники и очевидные вещи в модельном деле.

bw777
Задуть матовым лак[*]ом Тамии из баллона.
Базовые техники и очевидные вещи в модельном деле.

anstrong
пробовал на других моделях задувать - серебрится, зараза. но у меня не ТАмия, а ХАмброл.
слышал ещё что-то про "прижигание/приваривание" спиртом и про глянц. лак перед наклейкой декалей. и жидкость ещё какая-то специальная есть от Тамии же. но её у меня нету.

Varyag
Протираю водкой место под декаль - сажу на нее декаль и покрываю лаком.

Steelmajor
Короче, мини-мануал по борьбе с декалями.
Серебрение - это отражение пузырьков воздуха, оказавшихся под декалью.
Соответственно перед нанесением декалей модель сначала покрывают глянцевым лаком (оно и для смывки полезно), а места под декали можно прям кистью промазать. Наносим декали. Оцениваем результат по высыхании. Если ОК - кроем сверху из аэра еще слоем глянца, затем можно старить, пачкать, скалывать, сухой кистью тереть и пр. Затем матовым лаком выравниваем блеск по всей модели, затем можно пользоваться пигментами, они за матовую поверхность лучше цепляются.

Если не ОК, деталь топорщится, не прилегает к рельефу, стоит колом, ее можно "приварить".
Для приваривания используются фирменные жидкости, из них наиболее известные Микро Сол и Микро Сет (гуглить MicroSol Microset если не наврал с написанием), либо любые крепкие спиртосодержащие жидкости (одеколон, спирт), либо растворители типа 646. Я пользовался двумя последними, причем однажды декаль крайне старая, сухая и дубовая спиртом не бралась, пришлось ее 646-м приваривать.
В любом случае, декаль надо не мазать сверху "приваривателем", а осторожно тонкой острой кистью подпускать под декаль. Сморщившееся не разглаживать - оно потом высохнет и натянется! И вообще после приваривания до высыхания декаль не трогать.
Перед привариванием потренироваться на "кошках"!!!! ... т.е. взять ненужный фрагмент декали (рамку) и приварить его где-нибудь на днище машины. Я ПРЕДУПРЕДИЛ! Приваривание - процесс необратимый, потом отмочить нельзя!

ZigZag
Какие сложности. .Просто уксусной кислотой сверху кисточкой. Не уксусом а именно кислотой. И все дела. И никаких Солов, Сетов итд.

Steelmajor
О! спасибо, про уксус то я и забыл ... еще лоб морщил, перебирая химикаты в уму...
Но я настаиваю, что надо именно подпускать привариватель. И только если декаль большая, то наносить привариватель сверху, но не мазками, а касаниями, давая ему стечь вниз
Но 646-й - очень сильное колдунство. Я первый раз аж заколдобился, как его действо увидел, подумав: "Писец модели".
Потому что это было вот что:
Базовые техники и очевидные вещи в модельном деле.

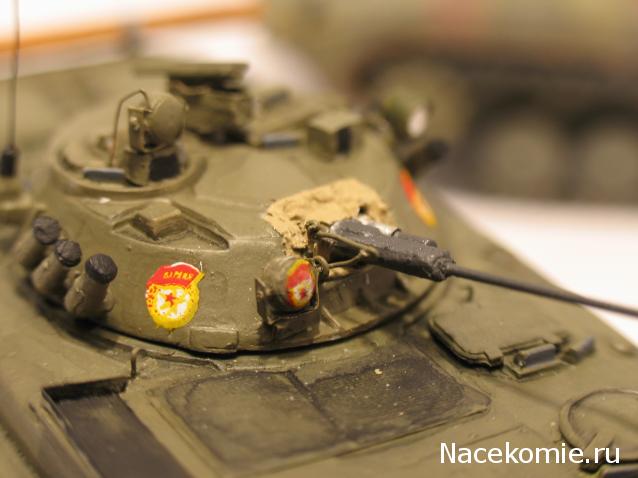

Место на прожекторе, не сильно сложное, но ... двойной кривизны, для облегания без морщин, казалось бы нереально. А если приглядеться, то видно, что механизм сопряжения пушки и прожектора РАБОЧИЙ! Вот я и трясся, увидев, что 646-й с декалью сделал, ибо потом исправить всё это не повредив механизм просто невозможно.


19 фев 2016, 19:26
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Re: Базовые техники и очевидные вещи в модельном деле.
ЗУБОГРАФ
Перенес из Практикума по Шилке, чтобы там не разыскивать. С некоторыми дополнениями. viewtopic.php?f=46&t=3709

"Делается зубограф просто – берем старую ручку, извлекаем стержень, из стержня – пишущий узел. Из пишущего узла при помощи иголки и пассатижей выбиваем, выковыриваем или выдавливаем шарик. Носик пишущего узла стачиваем под 45 градусов. Стержень и пищущий узел промываем нитрорастворителем (647, 648, 649) от остатков пасты, собираем обратно. Пишущий узел приматываем с одной стороны спичечного коробка, а остатки ручки с обрезанным носиком с другой стороны. Мы дуем в ручку, носик пишущего узла (скосом обращен наружу) попадает в зону разрежения воздуха (выше скорость потока – ниже давление – закон Бернулли) и снизу по стержню поднимается краска, попадает в поток и распыляется. Чем меньше отверстие в стержне, тем тоньше факел распыла и меньше расход краски впустую."
Базовые техники и очевидные вещи в модельном деле.

Сразу говорю, дуть надо равномерно и сильно ибо в конце выдоха давление падает, краска хуже распыляется и капли крупнее становятся. А если еще дуть с перепадами.... ну, вы поняли. Еще надо следить за собой и дуть "насухо", без слюны в выдохе, иначе краска будет пузырями на месте вылетевших из сопла мини-плевков. Можно приспособить к зубографу любой самопальный источник давления, например, заранее надутый шарик или пылесос через переходник какой-нибудь из пары старых шлангов разного диаметра. Сразу говорю, что для одноцветных покрытий зубограф подходит отлично, а легкие и организм подкачать только полезно, хотя с непривычки может голова кружиться. Я так в сумме года полтора-два красил, жив и геморроя не нажил...


19 фев 2016, 20:00
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Re: Базовые техники и очевидные вещи в модельном деле.
Не надо ограничивать себя в своих фантазиях. Точить шары абсолютно правильной формы не просто, а очень просто. Я делаю это на Дремеле, но на крайняк пойдет и обычная дрель с регулировкой оборотов.
Склеиваете из листов пластика кубик-пакет нужного размера (длина ребра ~ диаметру будущего шара + припуск на обработку в 1-1,5 мм.) Даёте хорошо просохнуть! Пару дней минимум, иначе у вас этот кубик при обработке порвет. Потом кубику срезаете уголки и ребра, придавая ему близкую к шаровидной форму (для 7-8 мм. куба при условии точки на Дремеле, зажатом в тисочки, я просто углы срезал) Это надо, чтобы у вас инструмент из рук не выбивало, ведь вы его одной рукой будете держать, а во второй - дрель.
Затем ввинчиваете в недошарик поперек слоев (предварительно просверлив направляющий канал меньшего диаметра) длинный тонкий шуруп-саморез. Саморезу скусываете шляпку. Предварительные ласки закончены. Хвостовик самореза зажимаете в дрель, берете любую трубку с острым краем (хоть гильзу от ПМа заточите слегка надфилем) и начинаете её прижимать к вашему недошарику, стачивая лишнее. Диаметр трубки должен быть близок к желаемому диаметру, но может быть и несколько больше, и несколько меньше него. Я для вытачивания шариков использовал комплект пробойников с шагом 1-1,5 мм. и гильзы автоматные и пистолетные. В процессе обработки плавно перемещаете свой кольцевой резец в горизонтальной плоскости вдоль края шарика. В месте входа самореза можете поначалу оставлять несточенный цилиндрик - потом срежете. С опытом придет и наглость и получится точить до самой резьбы самореза, не получая выбитым резцом в лоб.
Периодически останавливаемся и замеряем диаметр детали. За четверть миллиметра до окончания меняем кольцевой резец сначала на обычный надфиль, затем на мелкую шкурку.
Если нужны 2 полушария, то не снимая шар с самореза, при помощи кончика модельного ножа или шила протачиваем глубокую канавку по середине, по ней потом и разрезать будем. Если смущает область вокруг входа самореза, можно шар с него снять, досверлить канал до сквозного, навернуть его на саморез другой стороной и окультурить с противоположной стороны. Получившиеся отверстия, если не нужны, потом шпаклюем.
Всё.


Текста много, а смысл короток. "Точим шар из куба с обрезанными углами на токарном станке резцом кольцевой формы".


20 ноя 2016, 12:28
Профиль
В сети
Аватара пользователя

Зарегистрирован: 09 май 2016, 21:08
Сообщения: 212
Откуда: Пенза
Сообщение Re: Базовые техники и очевидные вещи в модельном деле.
Здравствуйте! Обращаюсь к специалистам за советом.
Мой 8-летний сын Саша собирает свой первый танк - "Тигр" (1:72, "Звезда", без клея). Мы безвозвратно потеряли одну довольно крупную деталь, обозначенную на фото стрелкой (уплыла в раковину).
Фото:
Базовые техники и очевидные вещи в модельном деле.
Базовые техники и очевидные вещи в модельном деле. тигр сзади2.jpg [ 79.19 Кб | Просмотров: 131 ]

Пока не знаем, к сожалению, название и назначение этой детали (Саша много читает про танки, но просто не дошел пока до таких подробностей), поэтому у нас возникло несколько вопросов:
1. Эта деталь ведь не жизненно необходима танку, может такой танк быть в рабочем состоянии? На фото Саша находил подобные машины, он считает, что они были на ходу. Конечно, очень интересно узнать, что это такое. smile_04
2. От этих деталей справа и слева по верху корпуса в виде буквы "V" тянется нечто похожее на кабели. Если у нас не будет одной этой детали, то соответствующий ей кабель тоже надо убрать?
3. Раз танк у нас подбитый, то, по идее, надо на месте крепления недостающей детали изобразить какую-то выбоину? Или же эта штука могла быть просто отломана при задевании о какую-нибудь преграду?
Вообще изначально была идея сделать новый чистый танк (для первой самостоятельной работы загадинг ни к чему), но при таких делах придется его еще и пачкать...
Извините нас, пожалуйста, за такое слабое знание мат. части - у Саши все эти познания прибудут в недалеком будущем, а вот недоделанная модель стоит и ждет ответа...


28 ноя 2016, 21:25
Профиль
Аватара пользователя

Зарегистрирован: 05 фев 2012, 11:55
Сообщения: 393
Откуда: Украина Харьков
Сообщение Re: Базовые техники и очевидные вещи в модельном деле.
То что вы утеряли -это воздушный фильтр для африки и восточной европы , кабели это воздуховоды к двигателю . Как видите на фото на фронте хорошо обходились и без них . Так что смело делайте чистым но можно и припылить . Для решения вопросов матчасти хорошо подойдут книги , их в сети много интересно будет и вам и сыну . Удачи !


Фото:
Базовые техники и очевидные вещи в модельном деле.
Базовые техники и очевидные вещи в модельном деле. tiger_8.jpg [ 40.73 Кб | Просмотров: 122 ]
28 ноя 2016, 21:58
Профиль
В сети
Аватара пользователя

Зарегистрирован: 09 май 2016, 21:08
Сообщения: 212
Откуда: Пенза
Сообщение Re: Базовые техники и очевидные вещи в модельном деле.
Большое спасибо!
То есть второй имеющийся фильтр и воздуховоды не ставить вообще, мы правильно поняли?


28 ноя 2016, 22:05
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Re: Базовые техники и очевидные вещи в модельном деле.
Ваш вопрос не по теме, для подобных животрепещущих тем есть "Болталка" viewtopic.php?f=87&t=2131&start=14000, так что впредь, еслиЧо, туда.

По Вашему вопросу:

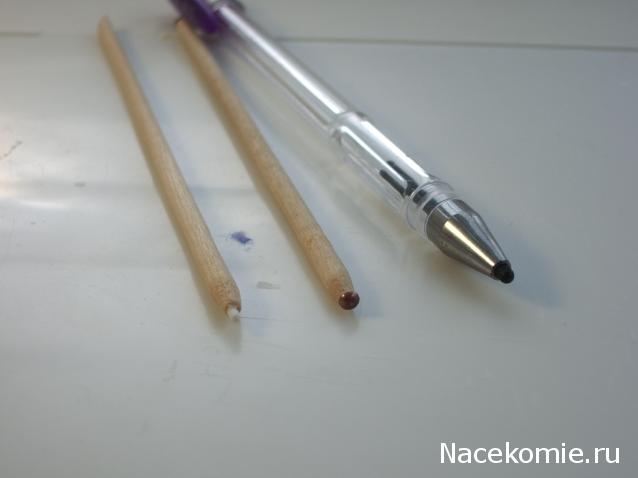

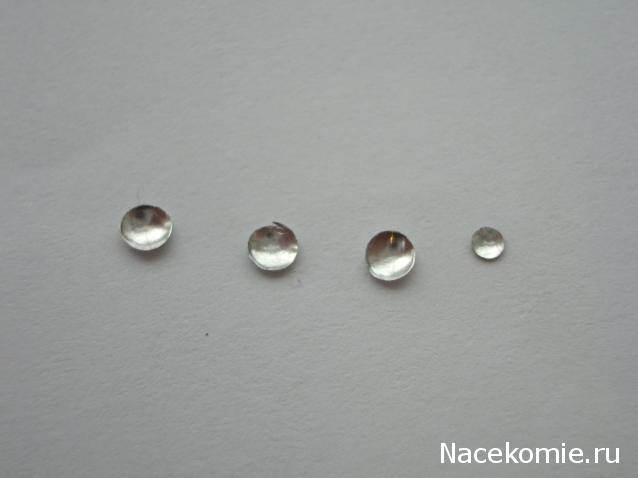

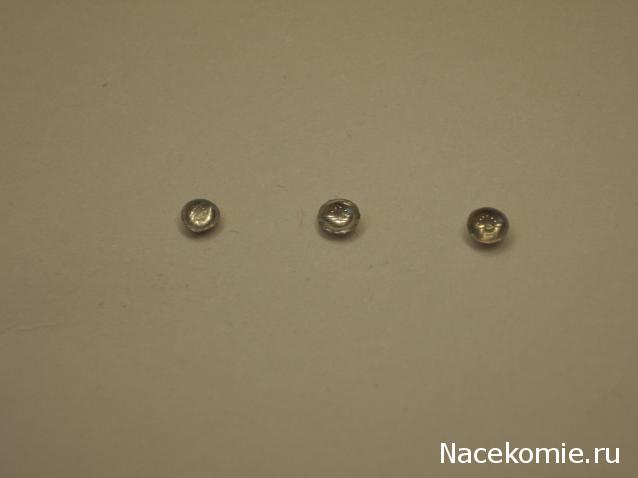

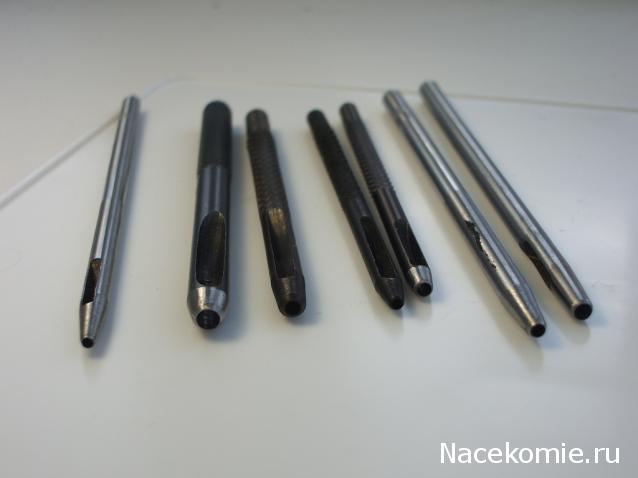

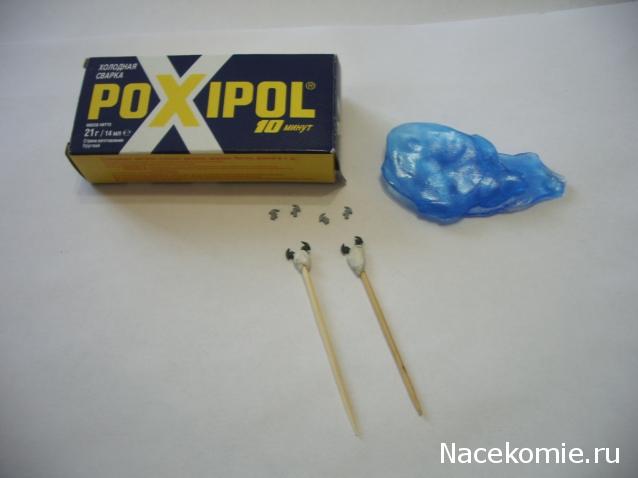

1. При наличии надфиля, толстой мягкой фольги (источник - плавленные сыры, творог, йогурты и пр. еда в пластиковых коробочках, запаянных фольгой) и 30 (с учетом полной неопытности) минут времени можно эту деталь сделать самим. Кусочек трубы, имеющийся на детали С20 можно изготовить из т.н. "тянутого литника" или подходящей гибкой трубочки
Базовые техники и очевидные вещи в модельном деле.
2. Указанный элемент двигателя называется: "инерционный воздушный фильтр типа Feifel" и без него, естественно, в боевых условиях двигатель работать мог. Более того, бОльшая часть Тигров эксплуатировалась вообще без них, эти фильтры ставились только для африканского корпуса и некоторого количества машин, предназначенных для юга СССР. Матчасть можно изучить здесь:
http://www.e-reading.club/bookreader.ph ... gr%BB.html
3. Снести эти жестянки могло чем угодно: обрушившимся углом украинской хаты, деревом в лесу\лесопосадке при резком развороте, неудачным выстрелом из ПТР или орудия, столкновением в колонне ... фантазировать можно много. При этом совершенно не обязательно танк должен был быть подбит\потерять ход. А вот крепления под него на модели я бы срезал заподлицо с бортом, ибо "родные" крепления не могли иметь вид толстых пеньков квадратного сечения. Естественно, что без фильтра танк уже имеет непарадный вид и придется как-то его "обгаживать", чтобы подчеркнуть боевой характер имеющегося некомплекта запчастей. smile_03


28 ноя 2016, 22:08
Профиль
В сети
Аватара пользователя

Зарегистрирован: 09 май 2016, 21:08
Сообщения: 212
Откуда: Пенза
Сообщение Re: Базовые техники и очевидные вещи в модельном деле.
Огромное спасибо за ответ и полезные ссылки! Про "Болталку" как-то не подумалось, учтем.


28 ноя 2016, 22:32
