Сообщение Наша Подшивка – 2. «Партворкостроение»
Этот Раздел (общая для всех тема) создан для Наглядных Пособий от (для) пользователей. Прошу не мешать мне,
пока я не закончу 1-2 головных сообщения в создаваемой мной Теме! Единица комментирования здесь также мультипост,
то есть сообщение пользователя, содержащие цитаты, фотографии и другие вложения,
создание которого схоже
на создание MMS в сотовом телефоне. Если статья в одно сообщение не уместилась (или редактирование было прервано извне),
согласно ограничению длины сообщения в символах не более 60000 и количества вложений не более 20-ти, то (полагаю)
возможна публикация не более 3-х подобных сообщений или 5-ти обычных сообщений по 1-2 вложения.
Итак, пользователь создаёт
проект своего сообщения в удобном ему текстовом редакторе, а потом переносит его в форму создания сообщения
на Форуме, редактирует его для удобного восприятия, потом публикует своё сообщение целиком! Когда сообщение
опубликовано целиком (или несколько сообщений поменьше) другим пользователям можно будет приступить к
обсуждению вновь опубликованной статьи, только после того, как автор сообщения закроет нижний колонтитул
(Никнейм, дату, строку подчёркивания небольшой длины, 2-3 смайлика в ряд, или маленький рисунок-пиктограмму)!


Последний раз редактировалось Wunderbaum 20 апр 2015, 00:53, всего редактировалось 1 раз.



19 апр 2015, 23:51
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1715
Откуда: Бобруйск, Беларусь
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
§1. Питание рельсового пути

Вот, пример Наглядного пособия для начинающих партворкостроителей Железной Дороги в миниатюре:
вопрос питания рельсового пути, как вижу его я! Критикой прошу сильно не бить, потому, как кто-нибудь да обязательно
найдёт здесь что-нибудь для себя в плане альтернативных вариантов решения возникающих при макетировании проблем!

Фото:
Наша Подшивка – 2. «Партворкостроение»

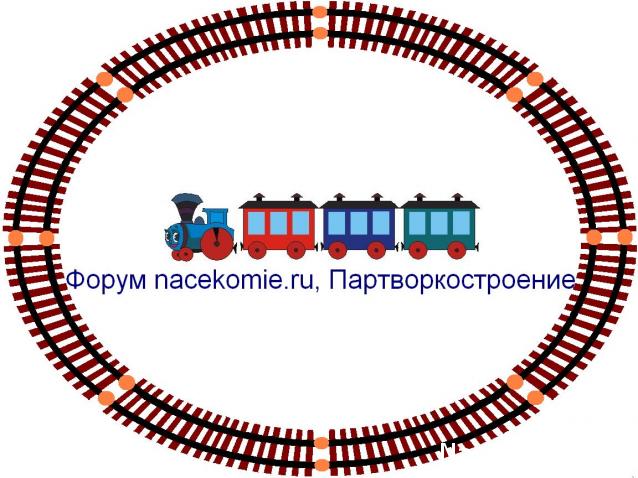

Наша Подшивка – 2. «Партворкостроение» Овал рельсового пути.JPG [ 59.02 Кб | Просмотров: 1339 ]

Итак, овал рельсового пути (предположим) уже собран, теперь встаёт вопрос: как же запитать рельсовый путь электрическим током,
не дожидаясь выпуска специальной клипсы
в виде вложения к журналу? Ведь общая схема такова: аналоговый пульт
управления
образно размещён в правом переднем углу журнального макета!

Фото:
Наша Подшивка – 2. «Партворкостроение»
Наша Подшивка – 2. «Партворкостроение» Питание рельсового пути стандартное.JPG [ 61.65 Кб | Просмотров: 1339 ]

Думаю, что каждый пользователь выкручивается в данной ситуации по своему,
но я полагаю, сделать электрическое соединение сразу и надёжно!
Фото:
Наша Подшивка – 2. «Партворкостроение»
Наша Подшивка – 2. «Партворкостроение» Пайка соединений рельсового пути.JPG [ 32.22 Кб | Просмотров: 1339 ]

Металл рельсов не самый лучший материал для пайки, так как пайка рано или поздно отвалится, а лучше а-ля бронзового материала
контактных соединителей
для рельс просто не найти. Паять я буду легкотемпературным припоем паяльником с регулировкой температуры
жала
с обязательным применением любого теплоотвода к рельсам, чтобы не подплавить пластмассу. Отличное решение,
так как медный провод (1,5 мм*2) тут же уходит вниз, поэтому его и не видно: теперь вся электрическая схема будет находиться
в подмакетнике, и штатный соединитель-клипса теперь не будет мозолить глаз! Что будет находиться в подмакетнике, каждый решает сам.
Фото:
Наша Подшивка – 2. «Партворкостроение»
Наша Подшивка – 2. «Партворкостроение» Контактный провод подмакетный.JPG [ 42.92 Кб | Просмотров: 1339 ]

Лично мне так и просится продублировать рельсовый путь толстым медным проводом (2,5-4мм*2) внутри подмакетника,
что непременно я и сделаю: проводник красного цвета «сигнальный силовой» изменяемой полярности относительно
корпусного синего проводника GND, оранжевым помечены места выбранных паек.
Фото:
Наша Подшивка – 2. «Партворкостроение»
Наша Подшивка – 2. «Партворкостроение» Питание рельсового пути альтернативное.JPG [ 59.51 Кб | Просмотров: 1339 ]

Зачем дублировать рельсовый материал толстым медным проводом? У меня ИМХО, то есть твёрдое убеждение в том,
что после такой доработки все потребительские свойства системы, несомненно, увеличатся! Подключать каждый стык
к контактным проводам смысла нет, можно стыки пропускать через 2-3 шт. рельсового звена. Выгоды при этом налицо:
чтобы блок питания спрятать внутри подмакетника, проводимость э/схемы усилить по току, облегчить э/току питание
звеньев стрелок, не было необходимости в дублировании БП, исключить искрение, помехоподавляющие цепи
подключать к любой точке. А также исключить выбранный участок рельсового пути от общего э/питания ради
обустройства его блокировки железнодорожным светофором
(который, наверное, будет единственный в партворке)!
Фото:
Наша Подшивка – 2. «Партворкостроение»
Наша Подшивка – 2. «Партворкостроение» Овал рельсового пути и псевдопуть.jpg [ 40.92 Кб | Просмотров: 1339 ]

А теперь на посошок даю предположительную схему рельсового пути моего макета. Действующий журнальный овал рельсового пути
отмечен синим,
а приставной псевдопуть, отмечен красным цветом. Получится двухпутная магистраль в передней части макета,
с располагаемым вместо школы зданием вокзала с посадочными платформами, по месту тупиковой ветки и водонапорной башни,
будет 100% грузовой двор,
как место размещения рабочих вахтовиков на производстве, например, конверсионных вагончиков-бытовок!
Фото:
Наша Подшивка – 2. «Партворкостроение»
Наша Подшивка – 2. «Партворкостроение» Нижний колонтитул закрыт!.JPG [ 3.6 Кб | Просмотров: 1339 ]


20 апр 2015, 00:52
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1269
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
А что пути под станцию не будут вообще связаны с основными? Если да, то какой тогда тут функционал? И ещё вопрос, а для чего сделаны тупики, ведь если сравнивать относительно масштаба под платформу из партвторка "Раздолье", то туда не загнать и вагон?


20 апр 2015, 06:37
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1715
Откуда: Бобруйск, Беларусь
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
DasModul писал(а):
А что пути под станцию не будут вообще связаны с основными? Если, да то какой тогда тут функционал?
И ещё вопрос, а для чего сделаны тупики, ведь если сравнивать относительно масштаба под платформу из партвторка "Раздолье", то туда не загнать и вагон?

smile_23 Сейчас всё отвечу и аргументирую:
Да должны были быть связаны, но это мой самый первый макет, поэтому на первых порах я думаю, что мне для полного счастья
хватит одного журнального овала путей;
знаю также, что дополнительный путь многие помещают внутрь основного овала путей
и если он внешний, то связывают его с ним двумя перемычками со стрелками, чтобы змейкой поезда ходили везде. Вокзал я переношу
на место школы, платформ будет две крытых (длинная и короткая) и четыре открытых (длинные и короткие) по бокам, с пешеходным
тоннелем
под ними, ну как на вокзале настоящем! Одна проблема, теперь таков как есть, весь вокзальный комплекс не помещается
на промежутке между передним левым поворотом в тоннель горы и правой стороной самого овала, равно так, как под платформу "Раздолья"
изначально не помещался один журнальный вагон!
А тупик для чего? И это я продумал: там будут две открытые платформы для
рабочих вахтовиков,
живут они там в бытовках на одной из них, принимают вагон (с гуманитаркой smile_08 ) под разгрузку; а на месте синего
глиняного строения размещу модульную котельную, телеграфную линию
(из которой я сделаю придорожную столбовую ЛЭП на шесть
проводов) смещу сзади влево, чтобы хозяйственно-грузовому двору не мешала, она будет вся теперь на заднем краю макета! А теперь
вопрос:
как теперь я жить то буду с бедным то функционалом, когда мой макет на тройку только тянет? Это с лихвой будет
компенсировано моими ноухау, которые я применю на своём макете, испытаю их там!
Вот только плохо, что дети без школы остались! smile_13 (С) Птичку жалко!


20 апр 2015, 10:20
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1269
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
Wunderbaum писал(а):
А теперь
вопрос:[/i] как теперь [i]я жить то буду с бедным то функционалом, когда мой макет на тройку только тянет?

А кто поставил тройку? Не нужно быть очень самокритичным в данном вопросе, само изучение основ моделирования и применение собственных ноу-хау уже само по себе очень плодотворно влияет на развитие личности и повышает человека в глазах других моделистов. Я всегда с большим уважение отношусь к людям, которые весьма дотошны в данном хобби и вымеряют каждую деталь по поговорке С. П. Королёва. Мне кажется, что главное не торопиться, может и школе место найдётся smile_23


20 апр 2015, 10:42
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1715
Откуда: Бобруйск, Беларусь
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
DasModul писал(а):
Wunderbaum писал(а):
***

А кто поставил тройку? Не нужно быть очень самокритичным в данном вопросе,
само изучение основ моделирования и применение собственных ноу-хау уже само по себе
очень плодотворно влияет на развитие личности и повышает человека в глазах других моделистов...
smile_23 Пока никто не поставил, я наперёд говорю: если я построю макет таковым, как предлагает его журнал, без всякого рода
доработок он будет (как и весь журнальный проект в целом) тянуть на тройку! Главное, чтобы не перегружать городок
строениями:
рабочих я уже мысленно расселил, они приезжают сюда на дрезине или на личных авто, хочу придорожную
деревушку (на 2-3 домика) построить,
да и пары хозяйственных строения по обе стороны вокзала тоже надо бы! Поставить
школу в черте городка или отправлять детей на соседнюю станцию на рельсовом автобусе? Весь проект со всеми ноухау
уже не помещается в моей голове: главное не обдумывать всё и сразу, макет мне уже сниться начинал! smile_08


20 апр 2015, 11:09
Профиль
Аватара пользователя

Зарегистрирован: 18 сен 2014, 09:39
Сообщения: 217
Откуда: Нижний Новгород
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
а раздельно запитать не хотите ветки , для маневровых работ в аналоге? купить 2 левых стрелки и соединить пути?


26 апр 2015, 10:58
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1715
Откуда: Бобруйск, Беларусь
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
syrex писал(а):
а раздельно ... не хотите ветки...? купить 2 левых стрелки и соединить пути?
Уже подумываю, но мне придётся пойти на то, что я хотел избежать: встык
разрезать под углом перемычку между двумя путями,
чтобы модуль снимался!
Фото:
Наша Подшивка – 2. «Партворкостроение»
Наша Подшивка – 2. «Партворкостроение» Двухпутная магистраль, перемычка.JPG [ 35.46 Кб | Просмотров: 1074 ]

Примерно так, останется посмотреть (на форумах) как это делают остальные!


26 апр 2015, 12:36
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1269
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
Я конечно не профи и только ещё учусь, так сказать собираю камни на берегу океана знаний, но хочу вам дать совет. Вы как-то определитесь уже для начала с размерами макета или модулей, который(е) вы будете "вписывать" в вашу недвижимость.
Исходя из реальных возможных размеров придумайте "сюжет" и подсчитайте бюджет стройки, а то многие начинают строить макеты , а потом начинают кучу переделок или вообще всё распродают от нервов ибо это просто дорого становится. Есть много сайтов с уже готовыми раскладками по заданным размерам, почитайте, поизучайте опыт. На бумаге (мишкаизперми так тоже делал) сделайте наброски в реальную величину, расположите пути, строения.
Ваш земляк Андрей поделился со мной интересными вариантами раскладки из современного каталога путей от фирмы Piko, очень рекомендую глянуть.
Вот вы прикрепили рисунок, вы хоть как-то прокомментируйте его. Что за пути на нем? Какая цель перекрестий и стрелок. Приставная часть это просто и есть составная часть макета или? Что планируете в части продления путей или это просто выставочный макет для расположения на нем железнодорожной техники?
Зачем паровозик из Ромашково? И если не секрет, сколько вам лет? Может вам 14 лет, тогда это объяснимо smile_23
Ещё одна просьба, может вы не будете так часто набирать текст разными стилями, читать невозможно, сорри.
Вот тут статейка: http://lurkmore.to/CAPSLOCK


26 апр 2015, 14:39
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1715
Откуда: Бобруйск, Беларусь
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
DasModul писал(а):
Я конечно не профи и только ещё учусь, так сказать собираю камни на берегу океана знаний,
но хочу вам дать совет. Вы как-то определитесь уже для начала с размерами макета***
Ща всё поясню!
С размерами я уже определился, с сюжетом и всё такое, я просто не озвучиваю их; что это в итоге выльется мне в копеечку
я тоже в курсе, и бросать начатого я не намерен! Опыт изучать по мере необходимости я также буду, только позже. Мой макет
в проекте состоит из цельного журнального подмакетника, в длину увеличенного до 2,7 метра (в размер ковра на стене),
будет выполнен наподобие вагонной плацкартной полки над диваном; в ширине я же ограничен журнальным размером в 105 см,
и узкой приставной модульной части для дополнения к овалу второго магистрального пути! Да, рисунок я прикрепил, но поскольку
он является дополнением к моему повествованию о "псевдопути" к основному овалу, я его не прокомментировал в одном
сообщении с ним: то есть на основном макете остаются вокзал (перенесённый на переднюю длинную сторону) и 1-й путь
с длинной платформой из трёх частей, на части приставной будут собственно 2-й путь и вторая, короткая платформа!
Паровоз из Ромашкова, на рисунок я добавил по приколу, исключительно в оформительских целях; просто у меня яркая
детская память, поскольку без детского восторга макет не создать и мне 42 года (нет своих детей)! Хорошо,
попробую без паровозика рисовать. Ну как, теперь без избыточного текстового оформления, смотрится?


26 апр 2015, 15:44
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1715
Откуда: Бобруйск, Беларусь
Сообщение Re: Наша Подшивка – 2. «Партворкостроение»
Wunderbaum писал(а):
DasModul писал(а):
Я конечно не профи и только ещё учусь, так сказать собираю камни на берегу океана знаний,
но хочу вам дать совет. Вы как-то определитесь уже для начала с размерами макета***
Ща всё поясню!
***
Про цельный макет, длиной до 2,7 метра, я "загнул", его вес наверняка как дверь дубовая окажется,
свой проект макета-полки я подверг сомнению: теперь только стол-подмакетник (высотой 1,3) и теперь всё
"футбольное поле" моё ждут другие линии отреза, мой макет норовит стать модульным! smile_01


29 апр 2015, 13:30
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 11 ]


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Наша Армия от древней Руси до современности (коллекция металлических миниатюр) - ДеАгостини - тест

[ На страницу: 1 ... 5, 6, 7 ]

в форуме Тестовые серии

Одессит

133

33676

22 июн 2016, 21:32

Scoob Перейти к последнему сообщению

Нет новых сообщений Наша дружная компания - рукодельные знакомства и встречи

[ На страницу: 1 ... 5, 6, 7 ]

в форуме Вышивка Крестом. Красиво и легко

Irvi

124

14097

15 апр 2016, 09:19

Barbariska16 Перейти к последнему сообщению

Нет новых сообщений Наша история. Великие имена - ДеАгостини - тест

[ На страницу: 1, 2, 3 ]

в форуме Тестовые серии

DenicKa

57

5163

23 июл 2015, 21:16

alexxx Перейти к последнему сообщению

Нет новых сообщений Наша Флора и Фауна - журнальная серия - Eaglemoss

[ На страницу: 1 ... 49, 50, 51 ]

в форуме Прочие Журналы без вложений

Одессит

1008

153948

06 дек 2015, 01:26

mds0000 Перейти к последнему сообщению

Нет новых сообщений Куклы в народных костюмах – Наша мастерская

[ На страницу: 1 ... 20, 21, 22 ]

в форуме Куклы в Народных Костюмах

Plyushka

425

53573

23 ноя 2016, 19:26

HelgaKos Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: Alleks050, arenzodream, autosssr, Ayanami, BeerCat, Beres, DmitriyMir, Donkuzmak, ElenaG, ElGato, Google [Bot], Google Adsense [Bot], gordey, Gponchik, Llewellyn, McDin, metro2014, MSNbot Media, olegnlr, Olya07, oswald, Plyushka, shabash, strela, tobo83, Ural, Yandex [Bot], Yandex Direct [bot], ymr1, zkeyby

Полицейские Машины Мира цена, Танк Т-34 график выхода, головоломки деагостини заказать, еженедельный журнал ферма
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
