Русские танки №109 Т-24 - проклепываем недостающее
Автор Сообщение
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Русские танки №109 Т-24 - проклепываем недостающее
Заклепки делаем пробойником. Берем игла с желтой канюлей, срезаем кончик примерно на 1\4, оставшееся затачиваем конусом. Из иглы с синей канюлей делаем толкатель, аккуратно вынув иглу и обрезав ей самый кончик. Заклепки делаем из обрезков "сметанки" (тонкий упаковочный пластик от сметаны, мороженого и т.п.) Я вырубал по 15 штук заклепок примерно, выталкивая их потом толкателем. Если больше - тяжело извлекается, толкатель гнется.
На танке в нужных местах наносим разметку. Затачиваем спичку, из носика тюбика с супергелем выдавливаем полусферу клея, макаем в нее спичку и получившейся каплей легкими касаниями ставим по избранной линии капельки поменьше. Мне одной капли со спички хватало на 4-6 капелек на модели. Вытираем спичку или берем другую, касаемся языка и на мокрый кончик спички цепляем заклепку. Ставим ее в нанесенную капельку, ровняем по месту. И так требуемое количество раз. При этом я поначалу сильно частил, надо на длинных прямых ориентироваться на частоту заклепок на модели, на коротких - можно считать заклепки по чертежу. Заклепки выходят чуть переразмеренными относительно тех, что на модели, поэтому заклепочный шов смотрится плотнее.
Общая длительность работы примерно 5-6 часов, покрасить не получилось - забыл дома фотик, а хотел, чтобы работа была видна "о'натюрель". Покрашу потом.
Результат на фото.


Фото:
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее PB250484.JPG [ 34.83 Кб | Просмотров: 1865 ]
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее PB250485.JPG [ 22.53 Кб | Просмотров: 1865 ]

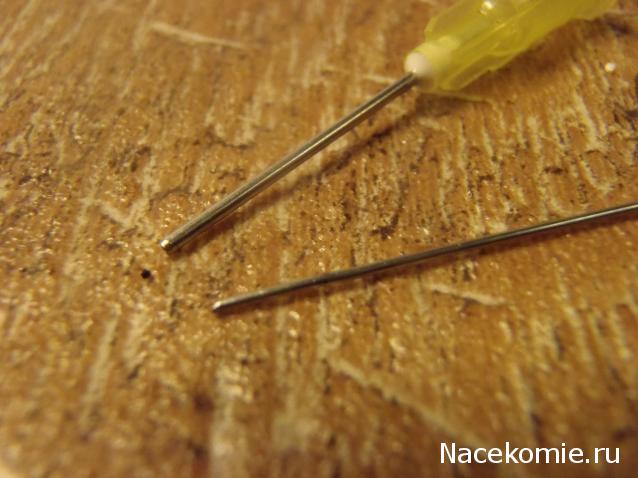

Комментарий к файлу: Игла и толкатель.
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее PB250489.JPG [ 41.83 Кб | Просмотров: 1865 ]
Комментарий к файлу: В торце иглы виден столбик заклепок
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее PB250492.JPG [ 48.1 Кб | Просмотров: 1865 ]
Комментарий к файлу: Игла, толкатель, несколько заклепок и "кружавчик" сметанки
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее PB250491.JPG [ 44.22 Кб | Просмотров: 1865 ]
25 ноя 2014, 17:34
Профиль
Аватара пользователя

Зарегистрирован: 13 окт 2011, 09:09
Сообщения: 1997
Откуда: Москва
Сообщение Re: Русские танки №109 Т-24 - проклепываем недостающее
Снимаем шляпы smile_16 , но это ...каторга smile_13
Неужели нет какого-то иного метода "клепования" моделек в 1:72? Я где-то видел, что есть такие типа сухие декали с выпуклой (рельефной) клепкой, силиконовые или смоляные что-ли. Если есть нужного масштаба, это было бы ИМХО намного проще, чем так мучиться. Или, например, сделать клепанные листы из фольги с помощью шестеренки и потом посадить на супер-клей и т.д.


Последний раз редактировалось Rupert 26 ноя 2014, 00:14, всего редактировалось 1 раз.



25 ноя 2014, 20:12
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Re: Русские танки №109 Т-24 - проклепываем недостающее
Rupert писал(а):
Снимаем шляпы smile_16 , но это ...каторга smile_13
Неужели нет какого-то иного метода "клепования" моделек в 1:72? Я где-то видел, что есть такие типа сухие декали с выпуклой (рельефной) клепкой, силиконовые или смоляные что-ли. Если есть нужного масштаба, это было бы ИМХО намного проще, чем так мучиться. Или, например, сделать клепанные листы из фольги с помощью шестиренки и потом посадить на супер-клей и т.д.


Да, жопа чугунная нужна smile_03 Но заклепки-самоклейки еще найди, да и стоить они будут как два РТ-шных обмылка. Опять же на освоение технологии сколько-то времени и заклепок уйдет, потом не хватит. Листы накатывать и подгонять тоже каторга не хуже вышеприведенной. Я недавно пытался так ящик с рельефными стенками так сделать - говно вышло, надо руку набить. А тут любая ошибка не фатальна абсолютно - смахнул заклепку в мусор, чуть подскоблил место и гони дальше.
Короче, на РТ-шные модели я не вижу смысла афтермакет тратить: гусеницы там наборные, стволы точеные, заклепки-самоклейки, точеные антенные вводы и пр. Максимум - Тучи, троса и крюки. А так, что руками сам сделать\исправить не можешь - нефиг и дергаться - пусть так стоит. Если нужна модель - надо брать кит и уж там можно на афтермакет развернуться. За редкими исключениями типа МАЗ, Смерч, Ураган, Шилка и т.п. Ну, "я ТАК думаю..." (с)


25 ноя 2014, 20:47
Профиль
Аватара пользователя

Зарегистрирован: 05 фев 2012, 11:55
Сообщения: 393
Откуда: Украина Харьков
Сообщение Re: Русские танки №109 Т-24 - проклепываем недостающее
Если бы не приобрел т-24 от ТМ , то пришлось бы повторять подвиг товарища майора , за пару вечеров не спеша можно осилить . И т-24 по прежнему безальтернативен , не везде можно достать ТМ .


25 ноя 2014, 21:28
Профиль
Аватара пользователя

Зарегистрирован: 12 май 2011, 22:02
Сообщения: 2880
Откуда: Москва
Сообщение Re: Русские танки №109 Т-24 - проклепываем недостающее
Хорошее решение заклепки от Archer( мне коллега ZigZag посоветовал) ( обычные переводные картинки, но рельефные). Стоят, на первый взгляд недешево, но одного листка хватит на десятка полтора моделей в нашем масштабе. Отрезаем, переводим, привариваем уксусом. С учетом того, что они продаются с разным шагом, то времени и нервов экономится куча. Естественно, всю изначальную пупырчатую красоту надо сносить напрочь ( на пластике легко, с "железякой" придется повозится).
Раньше засверливал кучу отверстий 0,3 и в них вживлял заклепки от МС, то еще гимор... .

Ну, а Уважаемому Steelmajor-у респект и уважуха!!!


Фото:
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее DSC04411-001 — копия.JPG [ 62.35 Кб | Просмотров: 1787 ]
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее DSC04412-001 — копия.JPG [ 48.55 Кб | Просмотров: 1787 ]
25 ноя 2014, 21:37
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Re: Русские танки №109 Т-24 - проклепываем недостающее

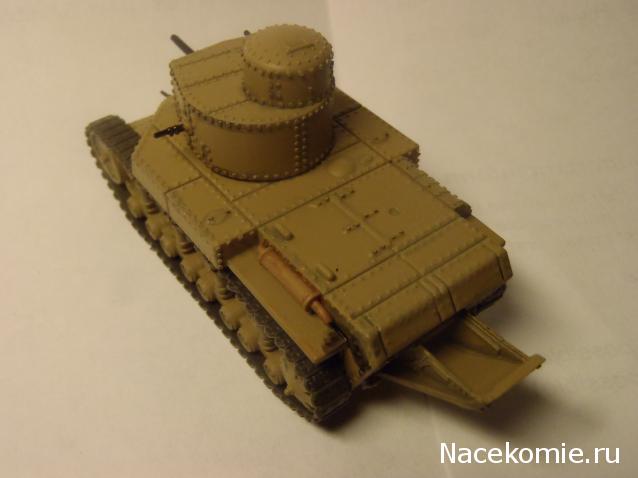

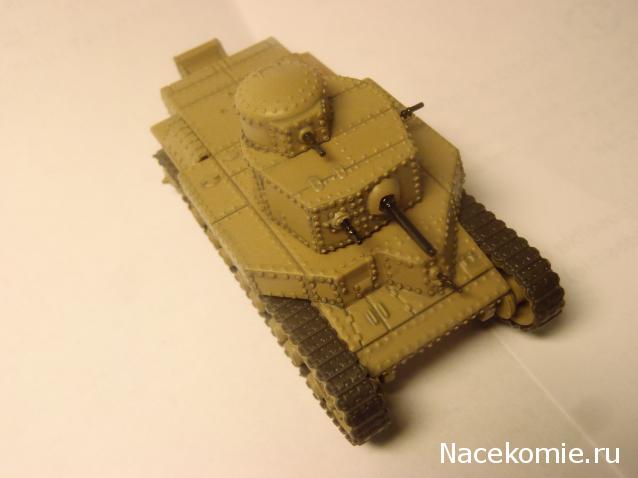

Окончательный вариант. + смывка +покраска +матирование +ржавый глушак.


Фото:
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее PB260487.JPG [ 22.47 Кб | Просмотров: 1712 ]
Русские танки №109 Т-24 - проклепываем недостающее
Русские танки №109 Т-24 - проклепываем недостающее PB260488.JPG [ 22.3 Кб | Просмотров: 1712 ]
26 ноя 2014, 17:51
Профиль
Аватара пользователя

Зарегистрирован: 06 июн 2011, 00:01
Сообщения: 210
Откуда: Moscow
Сообщение Re: Русские танки №109 Т-24 - проклепываем недостающее
Для нанесения большого количества "заклепок" с выравниванием в ряд, можно рассмотреть следующий способ:

- берем тамийский скотч или малярную ленту с ослабленным клеевым слоем, размещаем на ровной поверхности клеевым слоем вверх;
- поверх скотча\ленты кладем обычную пластиковую линейку шкалой вверх или прямоугольный пластиковый шаблон с заранее нанесенными рисками, соответствующими нужному шагу клепки;
- пробойником нарубаем "заклепки" и размещаем их на ленте в соответствии с шагом по шкале или рискам, выравнивая "заклепки" по краю линейки\пластиковому шаблона. Полагаю, что уважаемый Steelmajor подскажет, возможно ли выдавливание "заклепки" на ленту непосредственно из пробойника;
- убираем линейку\шаблон и обрезаем ленту максимально близко к краям "заклепок", получаем заклепочную мини-ленту, длину можно сделать с запасом;
- отрезаем от мини-ленты участок нужной длины, наносим капельки супер-клея на крайние одну-две "заклепки", позиционируем по месту, по мере высыхания наносим капельки клея на следующие "заклепки", продолжаем размещать вдоль ровной поверхности или огибаем цилиндрическую поверхность;
- после высыхания клея убираем остаток мини-ленты.

На практике этот способ еще не применял, так как "многозаклепочники" не моя тема. Но в любом случае, замечания и комментарии приветствуются.


26 ноя 2014, 21:48
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 2963
Сообщение Re: Русские танки №109 Т-24 - проклепываем недостающее
DrStein писал(а):
...Полагаю, что уважаемый Steelmajor подскажет, возможно ли выдавливание "заклепки" на ленту непосредственно из пробойника...


Полагаю, что непосредственно на место (на липкой ленте) будут попадать (если как следует натренироваться, проклепав 3-4 танка) не более 75% заклепок. Это при условии твердой руки и удобного, доработанного для удобной экстракции пробойника. Остальные 25% будут все же рассыпаться по окрестностям и требовать последующего сбора пинцетом.

Способ красивый, но на мой взгляд избыточно сложен. Заклепки все равно придется позиционировать на ленте вручную и мазать каждую клеем придется вручную. Плюс к этому надо:
- разметить ленту, чтобы крайняя заклепка легла точно в угол, не повиснув в воздухе и не отстав на полшага. Для прямолинейного участка поверхности несложно, а если надо коническую башню по верху и низу проклепать?
- обрезать ленту максимально тонко, но не сбив при этом нанесенные заклепки
- как-то понизить липучесть ("ослабить клеевой слой") на ленте. Понятно, что несколькократным отдиром\прилипанием к столу, но технологию надо еще отработать отдельно
- не содрать заклепки в процессе приклеивания и не уйти с лентой чуть в сторону. Даже уход на 1\3 диаметра заклепки в сторону уже бросится в глаза.

КОроче, много избыточной работы, не гарантирующей нужного результата. Как в известном фильме: "За день карету сделаешь? Сделаю ... А за неделю? Ну, ты, барин, задачки ставишь. Тут помощник нужен. Хомо, как грится, сапиенс..." На работу, потребовавшую 5 часов работы чугунной задницы предлагается потратить 10.
Но. Я понимаю, что мои заклепочные швы не идеальны и местами заклепки "скачут", что и натолкнуло Вас на поиски альтернативной методы. Предлагаю модифицировать Ваш метод, взяв из него рациональное зерно под названием "шаблон" и назвать результат "метод Стейна-Майора" smile_08

1. На тамиевский скотч или малярную ленту наносим поперечные риски в соответствии с шагом заклепок. На всю ширину ленты.
2. Отрезаем по линейке острым ножом на ровной поверхности (чтобы кромка с обеих сторон разреза была идеально ровной) узенькую полоску. Получили узкую полоску с рисками.
3. Клеим ее чуть выше\ниже\левее\правее (по ситуации) предполагаемого заклепочного шва, оставляя место на ширину заклепки. При наклейке сразу смотрим, чтобы первая и последняя риски в ряду легли симметрично относительно углов корпуса, расшивки, поперечных заклепочных швов и т.п.
4. Далее действуем по-майорски: наносим мини-капельки в нужные места и сажаем в них с кончика спички заклепки. Супер-гель позволяет слегка подвигать заклепку до окончательной фиксации. Но можно клеить, например, и на БФ. Липучести для удержания заклепки хватит за глаза, время высыхания приличное, после высыхания образует тонкую полупрозрачную пленку.
5. После высыхания клея под заклепками удаляем полоску-шаблон (вместе с парой-тройкой заклепок, которые к ней почему-то приклеились лучше, чем к модели smile_31), после чего ее можно еще пару-тройку раз (пока не "ослабнет клеевой слой") использовать. Затем отрезать новую полоску от размеченного языка малярной ленты.

Я думаю, большего перфекционизма самодельными методами добиться нельзя. Для более качественного результата придется действовать по "методу Свол", приобретая декальные заклепки. Они, кстати имеют не цилиндрическую, а правильную полусферическую форму, чего по "методу майора" добиться нельзя. Зато в выборе шага при декальных заклепках моделист ограничен.

Ы?


27 ноя 2014, 00:06
Профиль
Аватара пользователя

Зарегистрирован: 06 июн 2011, 00:01
Сообщения: 210
Откуда: Moscow
Сообщение Re: Русские танки №109 Т-24 - проклепываем недостающее
Steelmajor писал(а):
Я понимаю, что мои заклепочные швы не идеальны и местами заклепки "скачут", что и натолкнуло Вас на поиски альтернативной методы. Предлагаю модифицировать Ваш метод, взяв из него рациональное зерно под названием "шаблон" и назвать результат "метод Стейна-Майора"


smile_01 Не возражаю.

Добавлю еще немного перфекционизма. Вместо ленты можно попробовать использовать офисную бумагу-самоклейку для этикеток формата А4 и на обычном принтере на всей площади листа напечатать риски с разным шагом, на выбор.
smile_03


27 ноя 2014, 00:21
