Сообщение Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Здесь обсуждаем все касающееся сборки секции корабля "Виктори" (сечение по мидель-шпангоуту)


15 июн 2014, 13:17
Профиль

Зарегистрирован: 18 май 2013, 09:59
Сообщения: 48
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту)
Чтобы не засорять обсуждение здесь, свой процесс сборки секции, или "печеньки", как ее называет моя жена, я буду описывать в своем новом маленьком проекте http://armada.cardarmy.ru smile_23


16 июн 2014, 07:11
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту)
Долго думал, собирать или не собирать? Решение принял - буду собирать.
Подойти решил творчески, правый борт хочу сделать полу разобранным, что бы были видны шпангоуты. Издательство предлагает нам семь шпангоутов, детали которых выйдут в первых трёх номерах. А реально должно быть 16 (шестнадцать) шпангоутов (4 сдвоенных и 8 одинарных). Поэтому небольшой самопил обеспечен. Фанеру скрыть шпоном - опыт имеется. Прикинул - шпангоуты от ДеА достаточно повторяют анатомию корабля, есть сомнения по расположению бимсов (ДеА предлагает их делать по пять на палубу, и это верно), нужно досконально сверится с анатомией.
В общем и целом - моделькой загорелся.
Насчёт размеров. Проверил размер по анатомии "от начала порта до начала порта между которыми портал на средней палубе" - это размер длины нашего сечения. Намерил 20,7 фута, что в переводе на масштаб 1/72 - 87,6 миллиметра. Замеряем длину детальки из №121 = 87,5 мм (может измерительный инструмент не точен), но такая точность вызывает уважение.


16 июн 2014, 11:11
Профиль
Аватара пользователя

Зарегистрирован: 05 июн 2014, 20:28
Сообщения: 16
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту)
А что, разрез не повторяет масштаб самого корабля? Виктори вроде 1/84


16 июн 2014, 18:06
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту)
На ваш вопрос, отвечаю сканом задней стороны обложки № 120
Фото:
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72 Анонс №120.jpg [ 63.24 Кб | Просмотров: 11062 ]


17 июн 2014, 08:05
Профиль
Аватара пользователя

Зарегистрирован: 05 июн 2014, 20:28
Сообщения: 16
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту)
Ясненько. Можно будет танчики в 1/72 погрузить smile_04


17 июн 2014, 08:14
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72

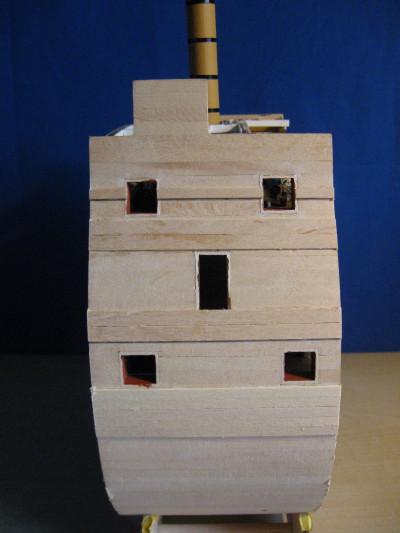

Просмотрел на досуге англицкую версию сборки Секции, обнаружил один интересный момент, лично мне, непонятный: Издатель предлагает ставить Бархоуты практически в конце сборки (№148) и, прям, поверх Чистовой
Фото:
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72 X148-2.JPG [ 50.35 Кб | Просмотров: 10813 ]


А это грамотно будет? Тут я, чес гря, не уверен. Мне кажется, что Бархоуты должны быть даже и врезаны в шпангоуты. И чтоб на первом и последнем шпангоутах Сечения это было даже видно! Или я ошибаюсь?
P.S. Вот, например, у Михаила (Mike33) на "Richard"-е Бархоуты установлены, я считаю, грамотно.


21 июн 2014, 02:07
Профиль

Зарегистрирован: 24 май 2012, 20:44
Сообщения: 182
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
По уму - конечно, это более толстая обшивка, и хорошо бы это показать. Но этож ДеА!


21 июн 2014, 21:58
Профиль

Зарегистрирован: 18 май 2013, 09:59
Сообщения: 48
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Никакие бархоуты в шпангоуты не врезаются - это фантастика. Достаточно взглянуть на The Anatomy of Nelson's ships.


22 июн 2014, 12:09
Профиль
Аватара пользователя

Зарегистрирован: 11 янв 2012, 19:47
Сообщения: 404
Откуда: МОСКВА
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Добрый вечер коллеги.
Ну во первых бархоут в шпангоуты не врезается а прибивается, привинчивается (кому больше как нравится) напрямую к шпангоуту, сделан он из более твердой древесины и гораздо толще. Так сказать отправная точка для дальнейшей обшивки.
Что же касается этого сечения то тут масса упрощений начиная же с самих шпангоутов так не делалось.
С другой стороны все равно все это закроется обшивкой поэтому и не стали делать как положенно.
Бархоуты тут в принцыпе делать можно и как дает журнал, или сделать изначально самим более толстыми рейками, вообще тут можно разгулятся правда масштаб мелковат конечно но как говорится и на безрыбье рак тоже рыба.
Так что господа готовимся к перепилу (без него к сожалению ни куда).


22 июн 2014, 16:26
Профиль

Зарегистрирован: 29 мар 2013, 17:53
Сообщения: 286
Откуда: Москва
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
mike33 писал(а):
бархоут в шпангоуты не врезается а прибивается, привинчивается (кому больше как нравится) напрямую к шпангоуту, сделан он из более твердой древесины и гораздо толще.

Ну как - гораздо... если верить Курти, то на дюйм. В масштабе это не так уж много. Для 1:48 - примерно 0,5 мм, для 1:72 - 0,35.


22 июн 2014, 22:08
Профиль

Зарегистрирован: 18 май 2013, 09:59
Сообщения: 48
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Ладно, процитируем и Курти:

"Бархоуты ... были толще обычных обшивочных досок, поэтому выступали над ними приблизительно на один дюйм ("2.54 см)." стр. 98

Выступали наружу, а не утапливались внутрь...

Кстати, что мешает взглянуть на мидель-шпангоут Виткори рис.120 и общий мидель-шпангоут - рис.119 в той же книге?


Последний раз редактировалось Voldemarus 23 июн 2014, 09:36, всего редактировалось 1 раз.



23 июн 2014, 08:00
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72

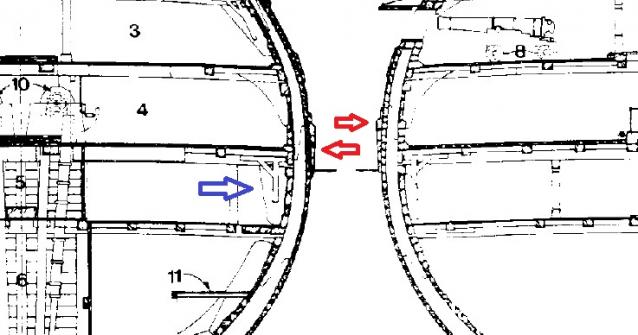

С бархоутами на "Виктори" не совсем всё просто...
После всяческих переделов и реконструкций бархоуты стали накладные и из прямых досок. Это хорошо видно на чертежах анатомии 1947 г. Красные стрелки.
Фото:
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72 Бархоуты новые.jpg [ 41.58 Кб | Просмотров: 10463 ]

Железяки на кницах (синие стрелки) то же появились после Трафальгара.
Нужно решить для себя - делать музейный вариант (не все переделы были устранены на музее и доведены до точки Трафальгара) или приближенный к Трафальгару.

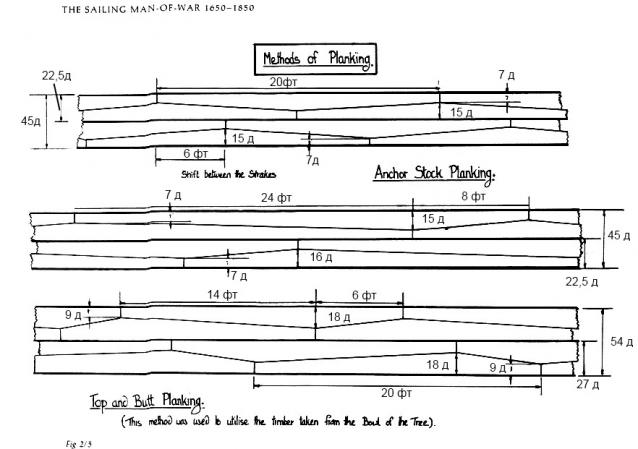

Если всё таки Трафальгар, то бархоуты должны быть не накладные и из косых досок....
Фото:
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72 1220451.jpg [ 44.36 Кб | Просмотров: 10463 ]

Если память не изменяет - нижний рисунок для нижнего бархоута, верхний для среднего, средний рисунок не нужен. Верхний бархоут из сплошных досок.


23 июн 2014, 08:47
Профиль
Аватара пользователя

Зарегистрирован: 21 мар 2012, 10:47
Сообщения: 296
Откуда: Волжский
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Сымитировать бархоуты по анатомии на сечении не так сложно, в длинну оно всего 91 мм. А вот с железом на кницах сложнее, как выше было подмечено - нужно выбрать период, Трафальгар или позднее.


23 июн 2014, 22:04
Профиль
Аватара пользователя

Зарегистрирован: 05 июн 2014, 20:28
Сообщения: 16
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
А в чем смысл косых досок? Ведь нагрузка на бархоуты идет с широкой стороны доски????


24 июн 2014, 07:43
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
wwg писал(а):
А в чем смысл косых досок? Ведь нагрузка на бархоуты идет с широкой стороны доски????

В XVIII веке сопромат был в зачаточном состоянии. Я думаю, что это больше традиция, чем достижение прочности. В XIX веке от них отказались.


24 июн 2014, 08:15
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Петрович а где ты смотрел сборку секции англичан. Можно ссылку


26 июн 2014, 08:57
Профиль

Зарегистрирован: 18 янв 2013, 01:55
Сообщения: 54
Откуда: Санкт-Петербург
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
http://forum.model-space.co.uk/default. ... opics&f=93


26 июн 2014, 09:03
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Спасибо. Любопытно посмотреть что из себя представляет секция.


27 июн 2014, 06:59
Профиль
Аватара пользователя

Зарегистрирован: 17 июл 2012, 20:04
Сообщения: 118
Откуда: Саратов
Сообщение Re: Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72

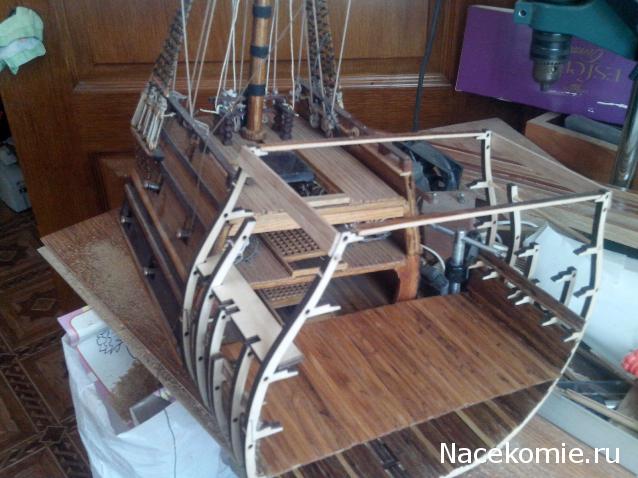

Хорошее бы фото по грот матче верхней палубы,где то видел,но где?А то уже до верхней дошел и бока обшил(фото нет пока)


Фото:
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72 IMG_20140625_110357.jpg [ 51.9 Кб | Просмотров: 9996 ]
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72
Корабль Адмирала Нельсона "Виктори" - Сборка секции корабля (сечение по мидель-шпангоуту) МАСШТАБ 1/72 IMG_20140625_191811.jpg [ 39.87 Кб | Просмотров: 9996 ]
27 июн 2014, 14:20
