Сообщение Двенадцать Апостолов - Артиллерийское вооружение
В этой теме разбираются вопросы по сборке артиллерийского вооружения корабля "12 Апостолов". Выкладываются фотографии, технологии, идеи сборки, даем советы отвечаем на вопросы и т. д.


Воздерживаемся от флуда и не забываем про уважение к коллегам кораблестроителям.


27 дек 2013, 04:10
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1171
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
По поводу пушек еще вопрос. Я понимаю что стволы можно задрать вверх, можно направить строго горизонтально, завалить вниз и все же... Как будет правильней и эстетичней? Я думаю все же чисто по горизонту, ни вверх ни вниз. так?


06 янв 2014, 23:50
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Сборка корпуса

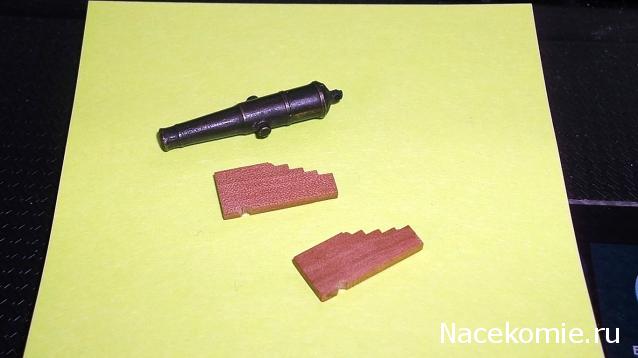

Выбор то не очень большой


Фото:
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение 34.jpg [ 40.15 Кб | Просмотров: 6277 ]
07 янв 2014, 00:36
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1171
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Ну вот я тоже так думаю. Так что "сигнальный" образец пушки надо будет подредактировать, выправить ствоол и провести новую линию от палубы. Спасибо.


07 янв 2014, 08:03
Профиль

Зарегистрирован: 13 ноя 2013, 21:01
Сообщения: 11
Откуда: Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса

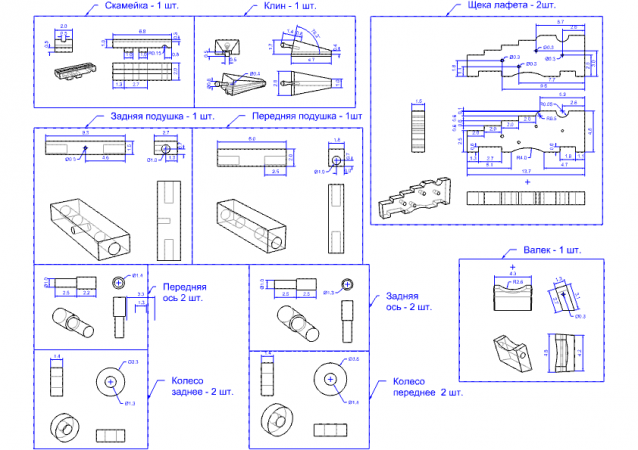

Сделал деталировку станка 24-фунтовой пушки.
Можно скачать отсюда:
http://yadi.sk/d/bQdX9QEIGEWyu
http://yadi.sk/d/zb2QxYZoGEWzp
http://yadi.sk/d/Xff_1rBdGEX2s


Фото:
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение Станок 24ф размеры вид сверху.png [ 9.72 Кб | Просмотров: 6542 ]
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение Станок 24ф размеры вид сбоку.png [ 7.58 Кб | Просмотров: 6542 ]
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение Размеры деталей 24ф станка.png [ 182.16 Кб | Просмотров: 6542 ]
20 янв 2014, 14:02
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1171
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
А вот еще вопрос.: На верхней открытой палубе будут стоять полные пушки, в нижних портах будут торчать полупушки, это мы знаем. А вот на счет квартердека... в 47 выпуске предложено закрыть квартердек палубой и переборками офицерских кают, а как же тогда быть с пушками, которые будут стоять в верхнем ряду портов в корме? Там не предусмотрено перегородок под полупушки. Или я чтото пропустил, или эти порты будут закрыты?


23 янв 2014, 18:54
Профиль
Аватара пользователя

Зарегистрирован: 16 май 2013, 17:57
Сообщения: 108
Откуда: Санкт Петербург
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
alxtagan писал(а):
А вот еще вопрос.: На верхней открытой палубе будут стоять полные пушки, в нижних портах будут торчать полупушки, это мы знаем. А вот на счет квартердека... в 47 выпуске предложено закрыть квартердек палубой и переборками офицерских кают, а как же тогда быть с пушками, которые будут стоять в верхнем ряду портов в корме? Там не предусмотрено перегородок под полупушки. Или я чтото пропустил, или эти порты будут закрыты?

На этой странице итальянские коллеги вышли из такой ситуации smile_20 (смотрите ближе к концу фото)
viewtopic.php?f=74&t=11682&start=60


23 янв 2014, 20:06
Профиль
Аватара пользователя

Зарегистрирован: 01 апр 2013, 22:19
Сообщения: 370
Откуда: Мытищи
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Зачем мудрить? Поставить туда нормальные, просто менее детализированные. Всё же туда-то могут заглянуть из любопытства.


23 янв 2014, 21:09
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1171
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Вот спасибо за совет. теперь второй момент)))) если делать перегородки под фальшпушки - это проще и практичней. Ибо! если ставить туда полные пушки то это надо делать уже тогда, когда пойдет отделка палубы, мачты и все такое... то есть после полного завершения чистовой обшивки бортов. Иначе в процессе чистовой обшивки их можно будет завалить и потом не установишь назад. Либо квартердек делать съемным на время... Полупушки тем и хороши, что их можно вклеить в уже практически завершенную модель. Так? Так что же делать? И еще один момент. Издатель предложит эти 6 полупушек? или их надо будет докупать? А если у меня нет лишних целых пушек? Издатель еще не закончил поставку полных орудий, их еще можно докупить? спасибо, извините за кучу вопросов сразу)


23 янв 2014, 21:20
Профиль
Аватара пользователя

Зарегистрирован: 16 май 2013, 17:57
Сообщения: 108
Откуда: Санкт Петербург
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Если хочется ставить полные пушки то можно на сайте заказать первый номер по 49р .( Если не ошибаюсь в цене) там еще и баночка клея и сухарик отвратного кчества ))))). Но тут вопрос о цене доставки в Питере 130р в пункт выдаче ozon.
Ну, а полупушки всегда еще докупить можно в будующих номерах. ( если издатель не предложит их для этих портов) smile_03


23 янв 2014, 21:53
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1171
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Я хотя еще и не дошел до этой стадии сборки все же выражу свои соображения. Если на юте ставить полные пушки то сквозь порты будет видно не только пушки, но и палубу, а при сквозном просвете как сейчас и элемементы переборок кают "с изнанки". Следовательно... если ставить полные пушки и не закрывать порты, то нужно будет смонтировать все перегородки внутри юта, как указано в плане и еще их обшить любым шпоном.


24 янв 2014, 19:37
Профиль
Аватара пользователя

Зарегистрирован: 26 янв 2014, 08:48
Сообщения: 54
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Всем привет. Подскажите, в какой цвет красить пушки и пр. оснастку?


26 янв 2014, 08:51
Профиль ICQ

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1171
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
пушки в черный.


27 янв 2014, 00:33
Профиль
Аватара пользователя

Зарегистрирован: 26 янв 2014, 08:48
Сообщения: 54
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
alxtagan писал(а):
пушки в черный.

А лафет?

Сам я конечно сильно отстаю по графику, до конца обшивки еще далеко, порты кое как дорезал, месяца за два))

Фото:

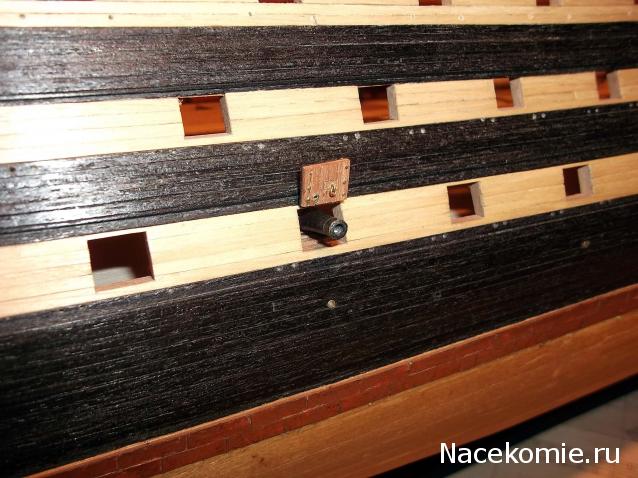

Комментарий к файлу: Окончательная подгонка портов по шаблону
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение IMG_6785.JPG [ 39.88 Кб | Просмотров: 6211 ]
Фото:
Комментарий к файлу: Планки срастил по мануалу, придется пропиливать
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение IMG_6780.jpg [ 37.47 Кб | Просмотров: 6211 ]


27 янв 2014, 08:34
Профиль ICQ
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Xak4x4 писал(а):
alxtagan писал(а):
пушки в черный.

А лафет?

viewtopic.php?f=103&t=9712&start=560 Как пример, цвет лафета, деревянный.


27 янв 2014, 08:54
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Артиллерийское вооружение
68 фн бомбовая пушка. Чертеж из монографии Галины Гребенщиковой


Фото:
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение 070.1.jpg [ 49.41 Кб | Просмотров: 6176 ]
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение 054.JPG [ 41.35 Кб | Просмотров: 6176 ]
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение 055.JPG [ 35.52 Кб | Просмотров: 6176 ]
Двенадцать Апостолов - Артиллерийское вооружение
Двенадцать Апостолов - Артиллерийское вооружение 12.1.jpg [ 44.14 Кб | Просмотров: 6176 ]
27 янв 2014, 11:50
Профиль
В сети
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2854
Откуда: СССР, Владивосток
Сообщение Re: Двенадцать Апостолов - Артиллерийское вооружение
Всем здравствуйте!
С разрешения Константина (konstantinfom) копирую и выкладываю его мастер-класс по изготовлению пушек и лафетов.
Далее текст автора:
Прямой необходимости нет, но почему-то тянет собрать хотя бы одну 68 ф. бомбическую пушку на станке по чертежу.

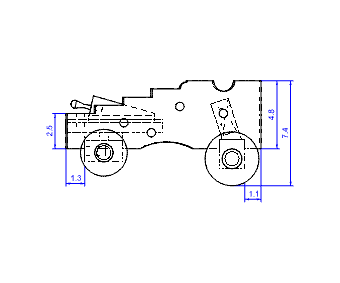

Сначала пересчитал в масштабе чертеж из монографии Галины Гребенщиковой (обведено красным).
Двенадцать Апостолов - Артиллерийское вооружение

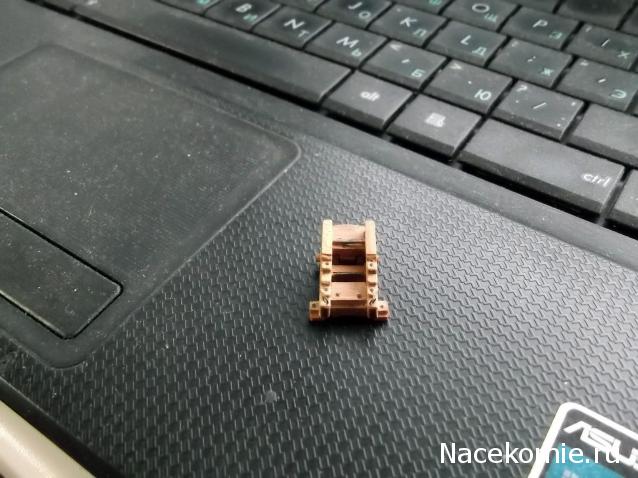

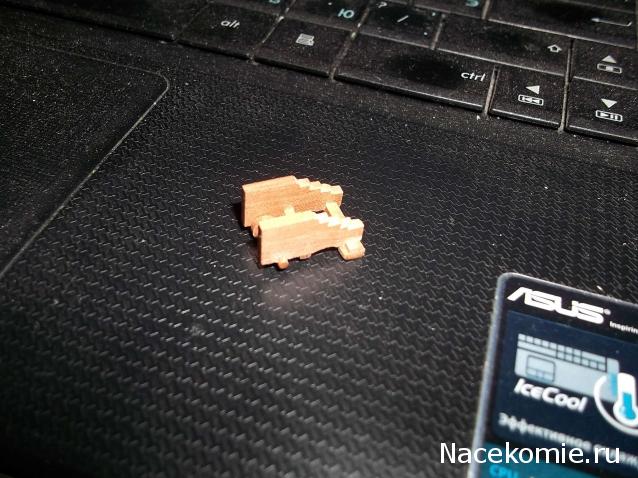

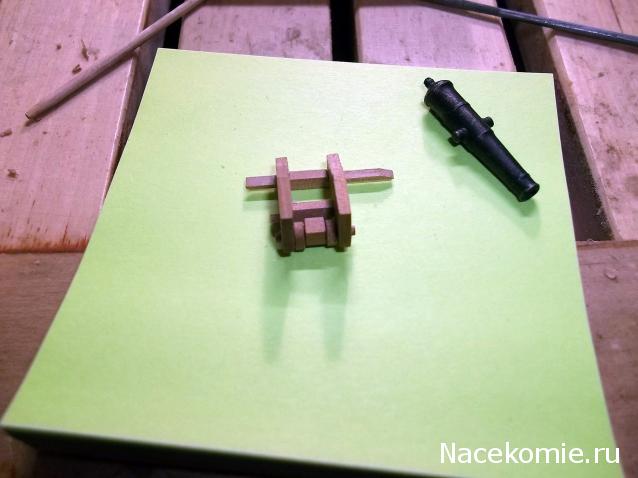

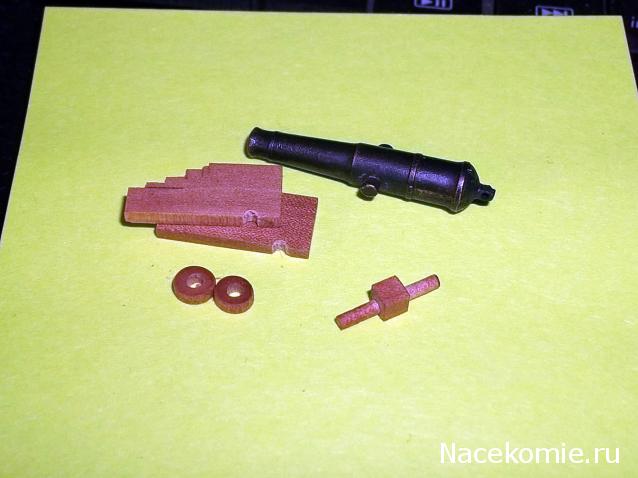

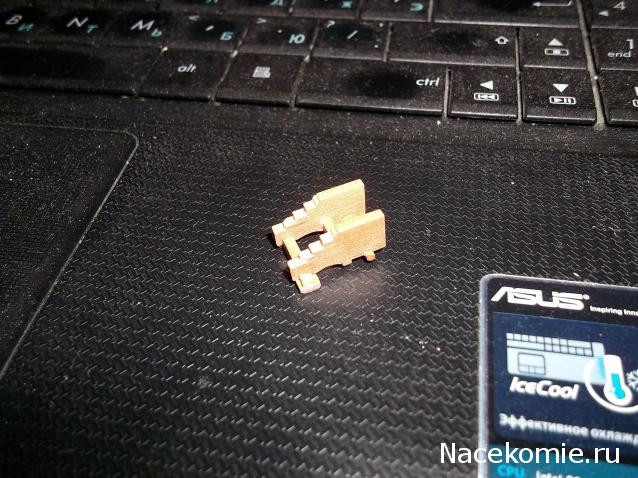

- Вырезал станины;
- Выточил колеса;
- Вырезал переднюю ось. Надел колеса;

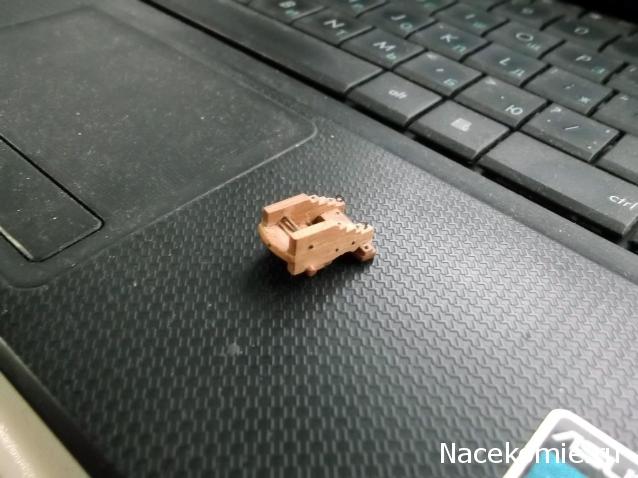

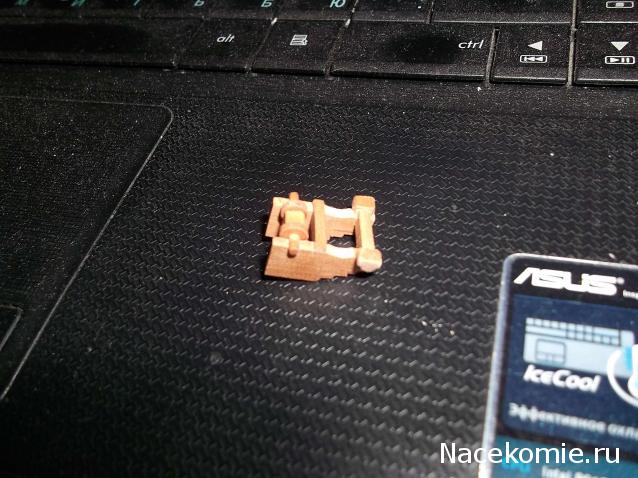

- Собираю вырезанные детали;
- Обрезал лишнее, поставил подушки под заднюю ось;
- Поставил подушку для подъемного винта и две направляющие планки снизу;
- Чертеж обрастает цифрами и становится более понятным.
Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение
Продолжение следует...


27 янв 2014, 11:54
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2306
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Артиллерийское вооружение

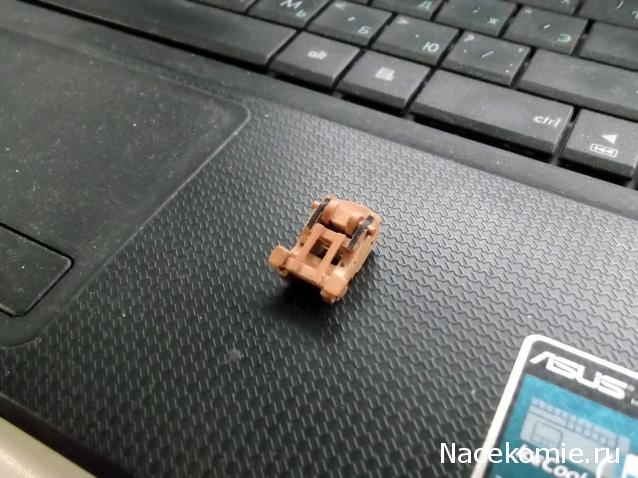

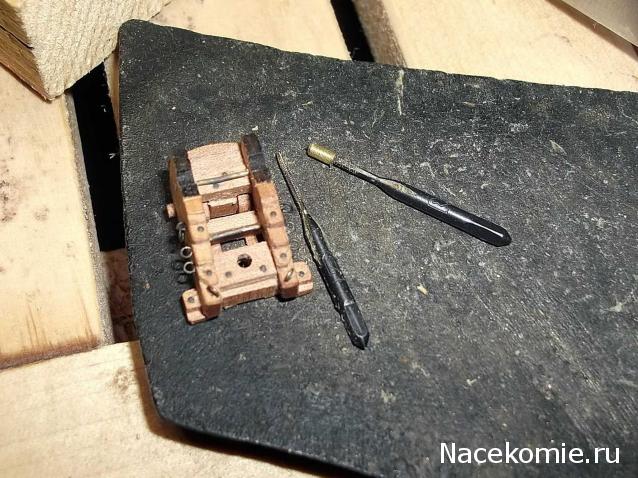

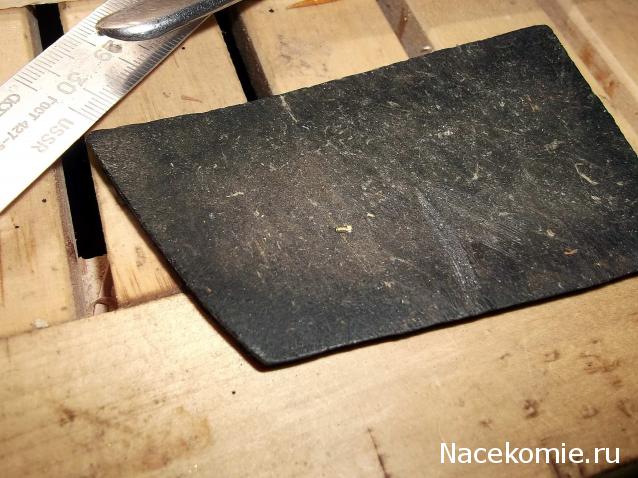

Добавил немного "железа"

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

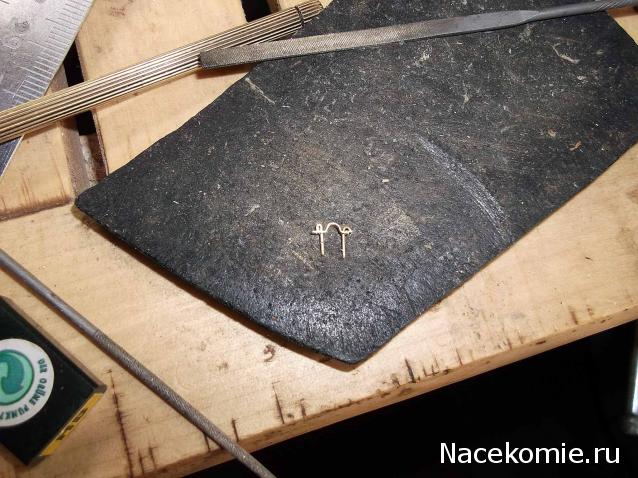

Рым для брюка и обухи

Двенадцать Апостолов - Артиллерийское вооружение

Продолжение следует...


27 янв 2014, 11:59
Профиль
В сети
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2854
Откуда: СССР, Владивосток
Сообщение Re: Двенадцать Апостолов - Артиллерийское вооружение
Мастер-класс от konstantinfom.
Текст автора:

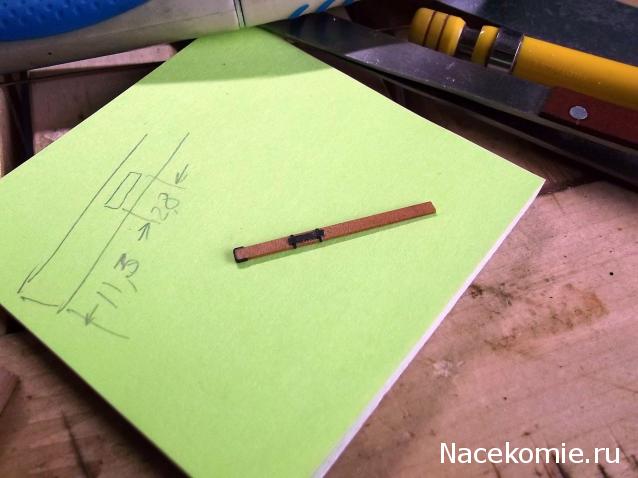

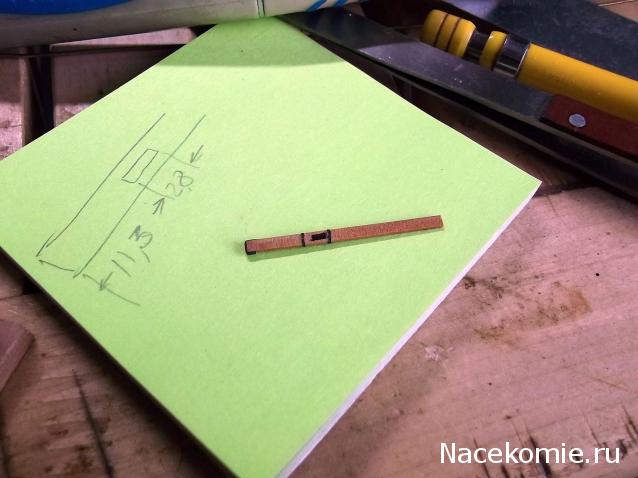

- Поворотная доска. Как тут делать деталировку?

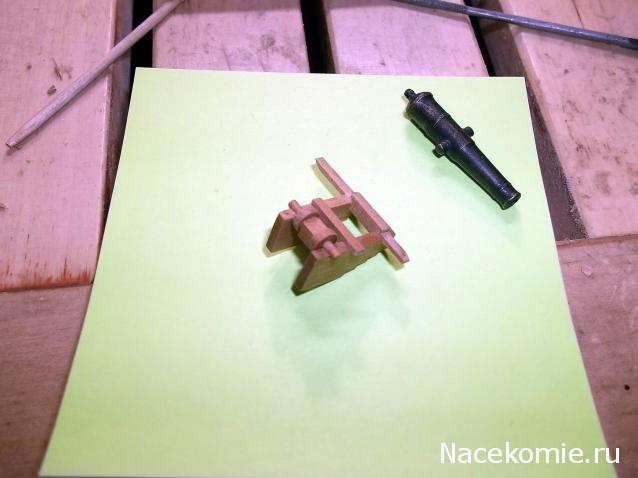

- Примерка ствола. На фото видно, что цапфы слишком короткие;
- "Железные" накладки под цапфы. Нарисованы тушью, покрыты спиртовым лаком;

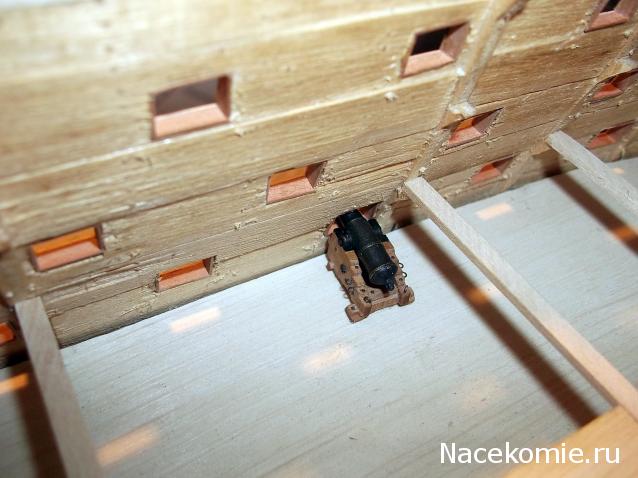

- Примерка орудия главного калибра;
- Поворотный брус обрастает "железом";

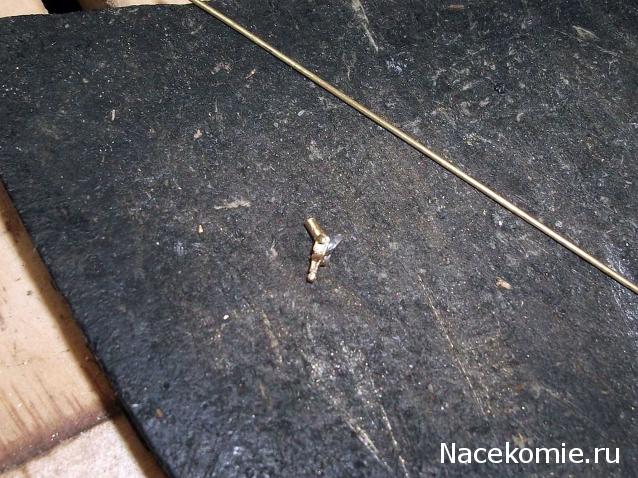

- Тем временем в кусочке трубки 1,6 мм нарезал внутреннюю резьбу. В опорной подушке станка просверлил дыру такого же диаметра;
- Гайка для подъемного винта готова;
- Гайка на месте;

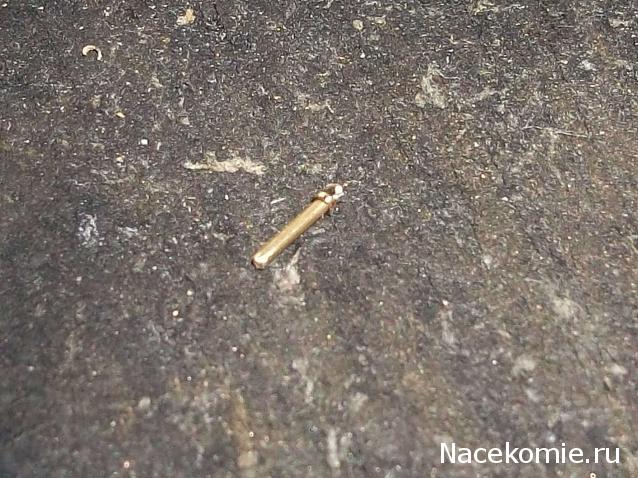

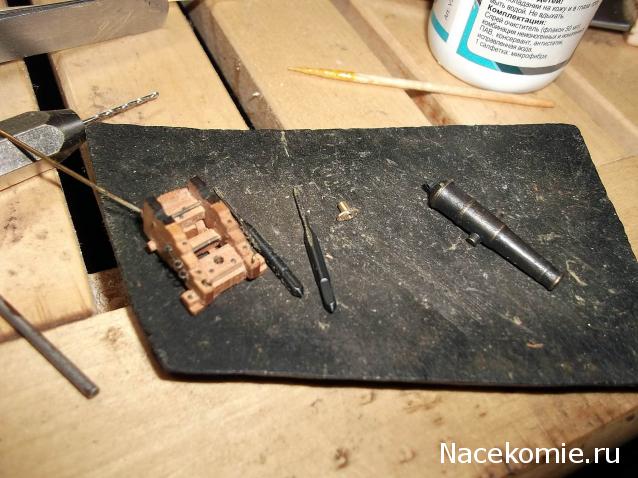

- Из нержавейки сделал подъемный винт. Сначала нарезал резьбу, потом припаял ручки.
Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение


27 янв 2014, 12:03
Профиль
В сети
Лидер разделов Седов и Двенадцать Апостолов
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 2854
Откуда: СССР, Владивосток
Сообщение Re: Двенадцать Апостолов - Артиллерийское вооружение
Мастер-класс от konstantinfom.
Текст автора.

Очень хотелось разобраться с устройством - чертеж был не очень понятен. Конечно, для модели корабля это не очень необходимая информация, но модель орудия главного калибра можно поставить на подмодельную доску рядом.

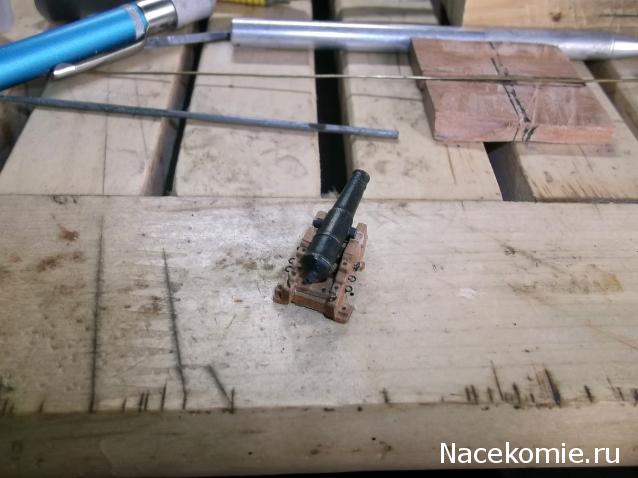

- Делаю намётки - ставлю ствол на станок;
- Наметка. Проволока 0,6, полоска латуни 0,3 мм;
- Ствол закреплен на станке.
Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

- Распилил вдоль трубку 1 мм на глубину 1 мм, вставил в пропил обушок ножа 0,4 мм и обжал в тисках. Отрезал кусок трубки длиной 3 мм с пропилом.
Двенадцать Апостолов - Артиллерийское вооружение

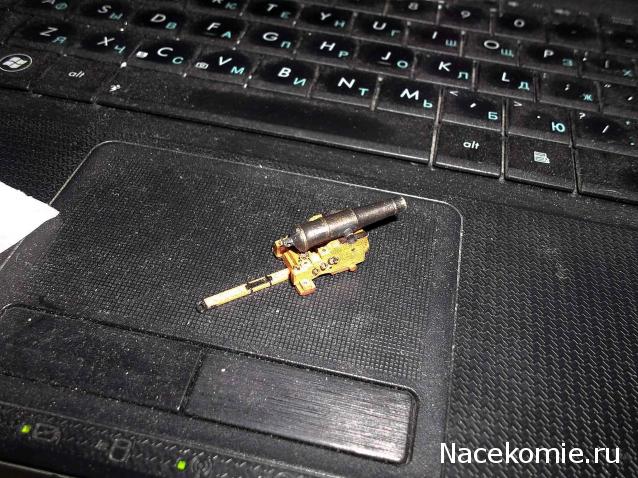

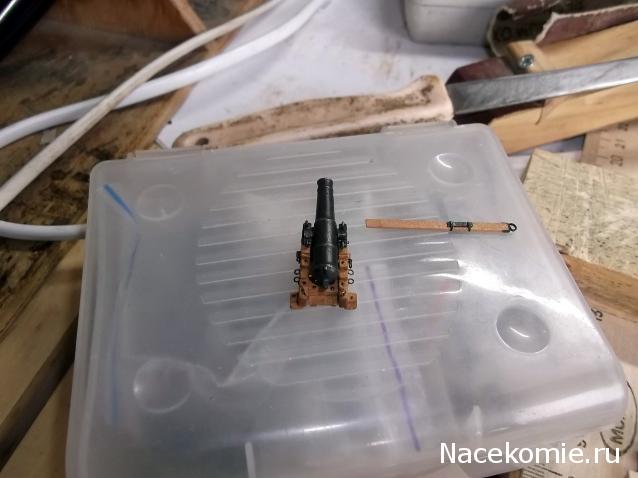

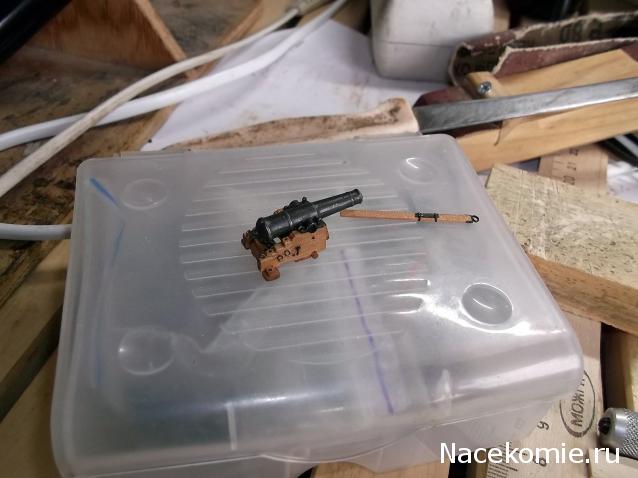

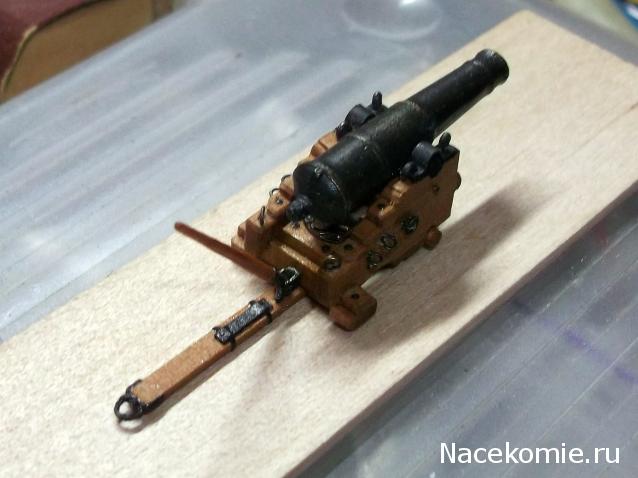

Что нужно спаял, согнул, просверлил, обточил, собрал. Вот что получилось в итоге.
- Добил подъемный механизм. Осталось вырезать деревянный рычаг к нему
- С рычагом (толщина наибольшая 1,1 мм)
- Болт для поворотного бруса диаметром 0,6 мм

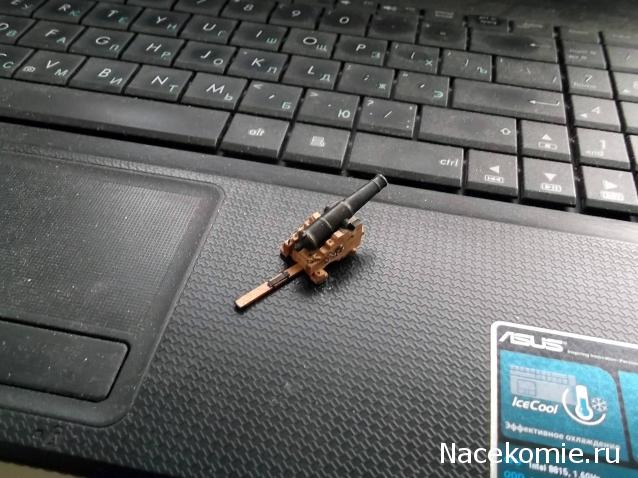

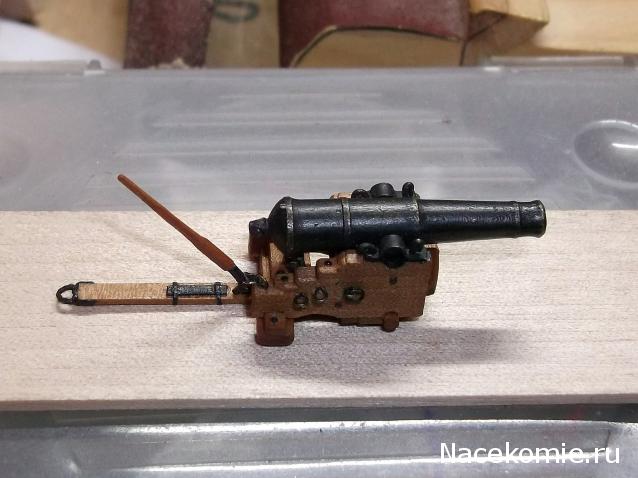

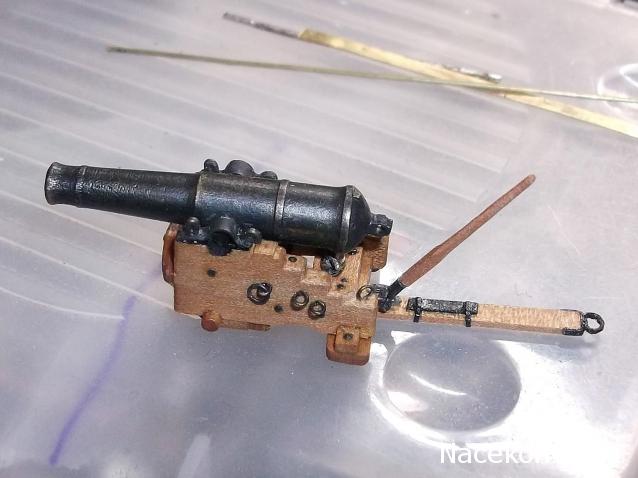

- Покрыл шеллаком на спирту. Готово!
Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение

Двенадцать Апостолов - Артиллерийское вооружение


29 янв 2014, 15:24
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 84 ]
На страницу 1, 2, 3, 4, 5  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений "12 Апостолов" - конкурсный баркас от Leonbold

[ На страницу: 1, 2 ]

в форуме Двенадцать Апостолов - Процесс сборки, Фотоотчеты пользователей

UncleSasha

28

4362

01 дек 2014, 12:17

Leonbold Перейти к последнему сообщению

Нет новых сообщений "12 Апостолов" - конкурсный баркас от petrovich

[ На страницу: 1 ... 4, 5, 6 ]

в форуме Общие темы и Прочие серии-сборки кораблей

UncleSasha

118

3987

19 окт 2014, 16:09

korbut Перейти к последнему сообщению

Нет новых сообщений "12 Апостолов" - конкурсный баркас от Deman

[ На страницу: 1 ... 4, 5, 6 ]

в форуме Общие темы и Прочие серии-сборки кораблей

UncleSasha

103

3574

18 окт 2014, 12:16

Deman Перейти к последнему сообщению

Нет новых сообщений "12 Апостолов" - конкурсный баркас от Bogachev

[ На страницу: 1, 2, 3, 4 ]

в форуме Общие темы и Прочие серии-сборки кораблей

UncleSasha

66

3441

04 дек 2014, 16:11

Bogachev Перейти к последнему сообщению

Нет новых сообщений "12 Апостолов" - конкурсный баркас от korbut

[ На страницу: 1 ... 13, 14, 15 ]

в форуме Общие темы и Прочие серии-сборки кораблей

UncleSasha

294

4991

13 ноя 2014, 07:35

korbut Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: alexxx, AndrKr74, Astrid, BlackOrchid, Celicia, DeadlyConcept, elysey, Gandalf, Google [Bot], Google Adsense [Bot], Google Feedfetcher, Irida, lvovsv, Margaritka, MSNbot Media, Nadin1974, NektoNemo, palpatin, pretorianes, serega27, tula, UncleSasha, Ural, vadimuc, wyvern, Yandex [Bot], Yandex Direct [bot]

журнал с силиконовыми формами, Ордена СССР сколько выпусков, Быстро и Вкусно журнал, Животные Леса партворк
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:

Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2014 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
