Сообщение Корабль 12 Апостолов - фотоотчет voronDIV
Отчет по постройке парусника "12 Апостолов" от voronDIV

Вниманию всех! В этой теме по постройке парусника категорически запрещается любой флейм, даже околопарусный! Все вопросы автору задавать строго по теме! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: все свои сообщения с фотографиями размещайте в общих темах, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом voronDIV и фотографиями остальных. Надеюсь на понимание! smile_11


27 май 2013, 17:50
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV

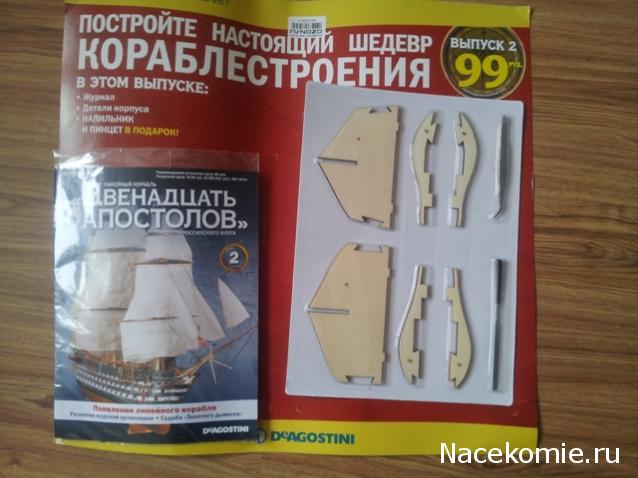

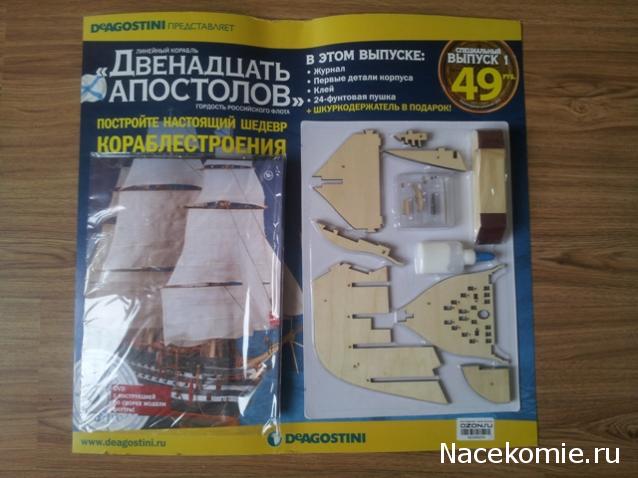

параллельно с Виктори будем закладывать на стапель и 12 Апостолов. Наборчик к сожалению придется покупать через Озон.ру другой возможности пока не нашел. Пришла первая посылка с номерами с1 по10. Особено понравилась упаковка 1 и 2 номера.
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-04-22 12.00.55.jpg [ 45 Кб | Просмотров: 5381 ]

Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-04-22 12.01.13.jpg [ 43.36 Кб | Просмотров: 5381 ]


28 май 2013, 08:02
Профиль
Аватара пользователя

Зарегистрирован: 01 апр 2013, 22:19
Сообщения: 370
Откуда: Мытищи
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Упаковки у них красивые, а вот детали в них хранятся не очень. Я тоже поскладывал журнальчики до лета, а потом когда вскрыл - ужаснуля. В упаковке вроде всё прямо выглядело, а при вскрытии рассмотрел винт. Винтит детали в такой упаковке((


28 май 2013, 09:54
Профиль

Зарегистрирован: 18 янв 2013, 01:55
Сообщения: 54
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
[quote="voronDIV"]параллельно с Виктори будем закладывать на стапель и 12 Апостолов. Наборчик к сожалению придется покупать через Озон.ру другой возможности пока не нашел. Пришла первая посылка с номерами с1 по10. Особено понравилась упаковка 1 и 2 номера.

а почему подписку не оформить? немного с запозданием, но при этом гарантированное получение номеров.


31 май 2013, 20:50
Профиль
Аватара пользователя

Зарегистрирован: 02 авг 2011, 04:23
Сообщения: 2839
Откуда: СПб, Озерки.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Pariy писал(а):
Упаковки у них красивые, а вот детали в них хранятся не очень. Я тоже поскладывал журнальчики до лета, а потом когда вскрыл - ужаснуля. В упаковке вроде всё прямо выглядело, а при вскрытии рассмотрел винт. Винтит детали в такой упаковке((

Винтит детали не в упаковке, а при вскрытии упаковки. Микроклимат там, блин, другой. У меня носовая часть киля такого винта дала, что ой-ей. Просто полежала - и сейчас абсолютно нормальная.


31 май 2013, 20:59
Профиль
Аватара пользователя

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Видимо температура и влажность в норму пришла.У меня лежала 2 месяца, не выпрямилась,Пришлось отмачивать и перегибать в обратную сторону, так дефект и остался, правда на геометрию корпуса эта часть не влияла.


31 май 2013, 22:13
Профиль
Аватара пользователя

Зарегистрирован: 01 апр 2013, 22:19
Сообщения: 370
Откуда: Мытищи
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
sws35 писал(а):
Винтит детали не в упаковке, а при вскрытии упаковки. Микроклимат там, блин, другой. У меня носовая часть киля такого винта дала, что ой-ей. Просто полежала - и сейчас абсолютно нормальная.


Я сомневаюсь, что за пару секунд после вскрытия упаковки деталь могло повести довольно сильно (как у меня).
Я полагаю, что просто она уже была в упаковке винчиная, а я вскрыл и этот винт углядел)))

P.S. При покупке (точно помню) все детали были ровные, так что это в т.н. "микроклимате" упаковки их от времени повело.

Так что пришел к мнению, что детали из таких упаковок лучше сразу склеивать по месту, иначе есть риск возиться с винтом.


31 май 2013, 22:32
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Zuulus писал(а):
voronDIV писал(а):
параллельно с Виктори будем закладывать на стапель и 12 Апостолов. Наборчик к сожалению придется покупать через Озон.ру другой возможности пока не нашел. Пришла первая посылка с номерами с1 по10. Особено понравилась упаковка 1 и 2 номера.

а почему подписку не оформить? немного с запозданием, но при этом гарантированное получение номеров.


Как это по подписке? Что то я пропустил smile_22
Наконец то пришла 3 посылка до 15 номера журналы все. Можно ставить на стапель корабль smile_23
Сборку буду вести как AlexFromOmsk уже опробовал этот метод на Виктори.

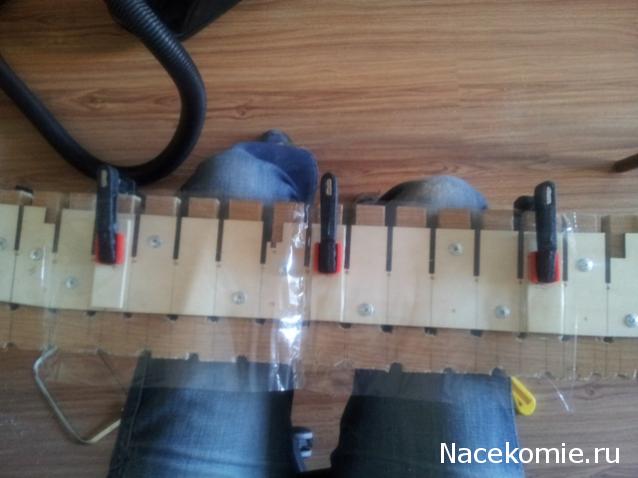

Устанавливаем Киль на стапель
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-08-02 18.17.13.jpg [ 29.76 Кб | Просмотров: 4799 ]

Вот и первый косячок от Деа усиливающии планки все больше чем надо на 5 мм их обрезаем.
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-08-02 20.35.35.jpg [ 26.78 Кб | Просмотров: 4799 ]

Собрал основание.
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-08-02 20.59.56.jpg [ 27.89 Кб | Просмотров: 4799 ]

Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-08-02 20.46.37.jpg [ 32.83 Кб | Просмотров: 4799 ]

Ну и шпангоуты под подклейку.
До встречи smile_20


03 авг 2013, 09:34
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Собрал все шпангоуты и тут в процессе предварительной сборки обнаружил что у меня шпангоуты 18 и 19 повторяются 2 раза а 16 и 17 отсутствуют как класс. Значит ДеА в 8 номере мне подсули не то что надо smile_13
Блин для сборки надо будет или делать новые шпангоуты или что то думать. smile_22


12 авг 2013, 16:36
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV

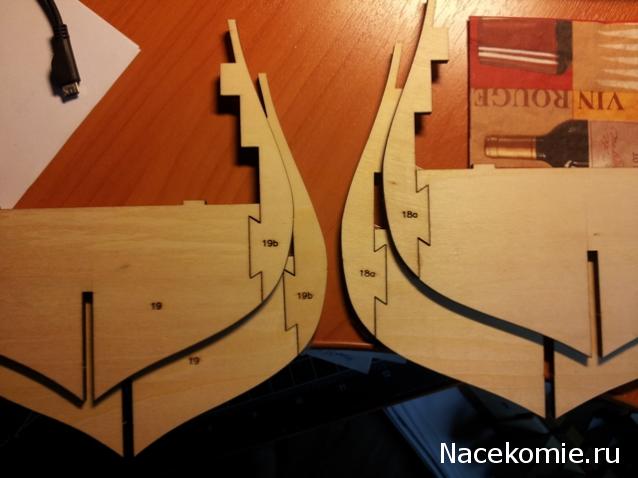

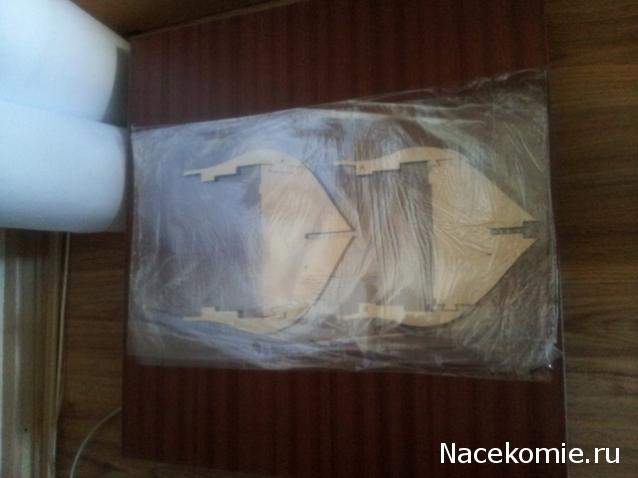

Вот злополучные шпангоуты
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-08-12 00.57.57.jpg [ 32.97 Кб | Просмотров: 4382 ]

Решено из фанеры выпилить новые среднее значение между 12 и 18
А пока собраны две части правой стороны палуб
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-08-13 07.51.41.jpg [ 40.5 Кб | Просмотров: 4382 ]


04 сен 2013, 09:51
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Шпангоуты 16 и 17 похожи на шпангоут 18. Если реально их (18 и 19) вставить (в просечки для 16 и 17) в ровень с палубой и собрать на "сухую" палубы, то задача упрощается.... Нужно будет подклеить с низу шпангоутов планочки или шпон, что бы они были более пологими и с низу в ровень с килевой рамкой....
Если палуба будет выступать в местах 16 и 17 шпангоута, то и там их нарастить шпоном или планками.

Всё исправит напильник smile_20
viewtopic.php?f=104&t=8817


04 сен 2013, 10:32
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Михаил я собираюсь вложить шпангоуты в литники что идут со шпангоутами (благо их не выкинул) отчертить недостающее ну и выпилить уже измененое. Как то так smile_04


05 сен 2013, 07:00
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1818
Откуда: Долгопрудный
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Cсылку, что я дал вчера, там Игорь выкладывает отсканированные детали с линейками. Распечатай в размер собранные шпангоуты и прикладывай. Фанера на тонких спилах обычно крошится, доводить до ума шпангоуты (перекраивать) лучше наращиванием планочками или шпоном smile_20
Про литники, не понял. Есть литники от шпангоутов №16 и №17, а шпангоуты №18 и №19??????

Добавлено спустя 2 часа 33 минуты 31 секунду:
А понял, но лучше рехтовать шпангоут в собранном виде, появится дополнительная "монолитность" если делать наращивание с приклееными топтимберсами.


05 сен 2013, 08:21
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
попробовал сделать вот так
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV переделка шпангоута16.jpg [ 34.42 Кб | Просмотров: 4155 ]

Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV переделка шпангоута17.jpg [ 38.19 Кб | Просмотров: 4155 ]

Распечатать с электронного файла, что то не получается (размеры не сходятся)
Пришлось по старинки:
Взял начертил обводы сначало 12 шпангоута, затем сверху 18. Среднее между ними поделил на три части (так как не хватает 2 шпангоутов) ну и вычертил по точкам. Склеил литники а затем нанес что получилось. Потом еще сверху нанес шпаклевочки. Теперь вырезать когда все засохнит.
Может воспользуюсь твоим советом Михаил когда все засохнит собиру в модель а затем обработаю.


06 сен 2013, 06:53
Профиль
Аватара пользователя

Зарегистрирован: 28 янв 2013, 10:55
Сообщения: 508
Откуда: г.Токмак Запорожской обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
На три равные части зря делили, к носу и корме уменьшение ширины шпангоутов более крутое, в центральной же части корпуса они почти одинаковые. Надо бы учесть этот момент и выпилить их с небольшим припуском. После вклейки отмалковать по месту в размер с остальными выдерживая линию плавного обвода.


06 сен 2013, 07:28
Профиль
Лидер разделов «Баунти» и «Виктори»
Аватара пользователя

Зарегистрирован: 21 май 2010, 18:27
Сообщения: 3527
Откуда: д. Собянинка Лужковского уезда Гавриило-Поповской губернии Путинской империи
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Вчера был на развале у метро "Фрунзенская" и видел в продаже в достаточном количестве 8-е номера. Может Вам выслать один? Правда, с учетом доставки получится не совсем бюджетно..... smile_04

Добавлено спустя 23 минуты 33 секунды:
Кстати, есть способ лучше.! smile_02 Так как еще на начинал собирать "АпостоловЪ" и детали просто так пылятся в коробке на даче, то могу обвести на миллиметровку нужные шпангоуты, отсканировать и прислать на электронку!


06 сен 2013, 11:22
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
второй вариант лучше. Будет с чем сравнить smile_04


06 сен 2013, 12:30
Профиль
Лидер разделов «Баунти» и «Виктори»
Аватара пользователя

Зарегистрирован: 21 май 2010, 18:27
Сообщения: 3527
Откуда: д. Собянинка Лужковского уезда Гавриило-Поповской губернии Путинской империи
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Завтра поеду на дачу и срисую на миллиметровку. Адрес электронки скиньте пожалуйста в личку.


06 сен 2013, 13:42
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV

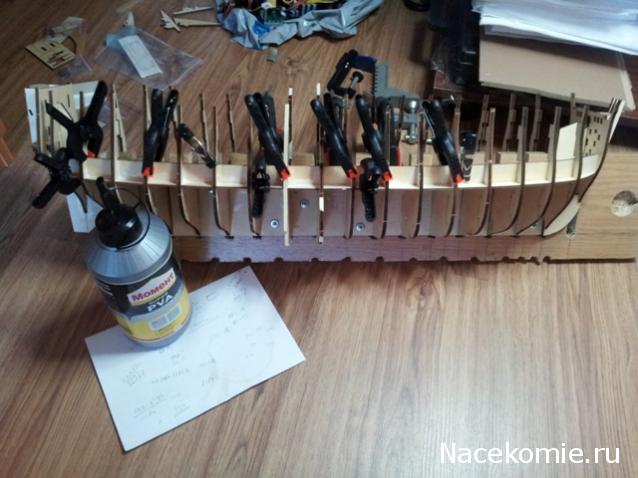

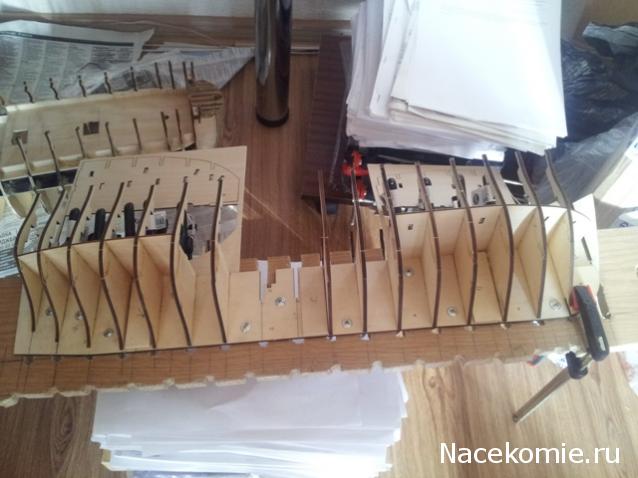

Ну вот дело и сдвинулось с мертвой точки. Спасибо Беркуту за рисунки шпангоутов.
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-09-10 19.53.08.jpg [ 45.47 Кб | Просмотров: 3908 ]

Собрал правую сторону. Теперь когда высохнит переворачиваем на другую сторону стапеля.


11 сен 2013, 12:47
Профиль
Аватара пользователя

Зарегистрирован: 31 мар 2013, 09:45
Сообщения: 91
Откуда: Мурманская обл.
Сообщение Re: Корабль 12 Апостолов - фотоотчет voronDIV
Переставил на другую сторону.

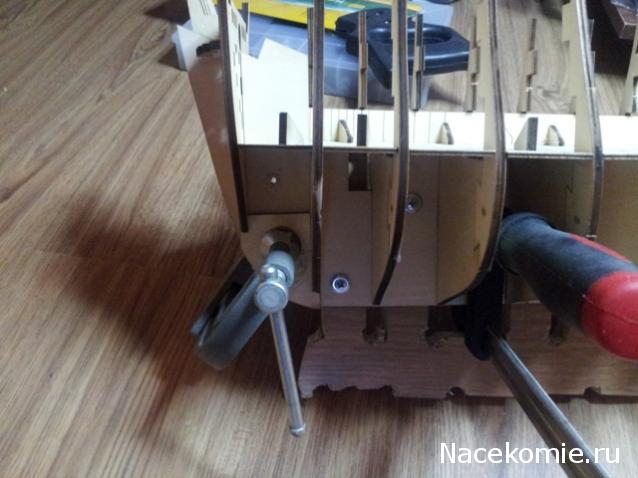

Сначало приклеил усиление киля
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-09-11 18.46.36.jpg [ 40.54 Кб | Просмотров: 3825 ]

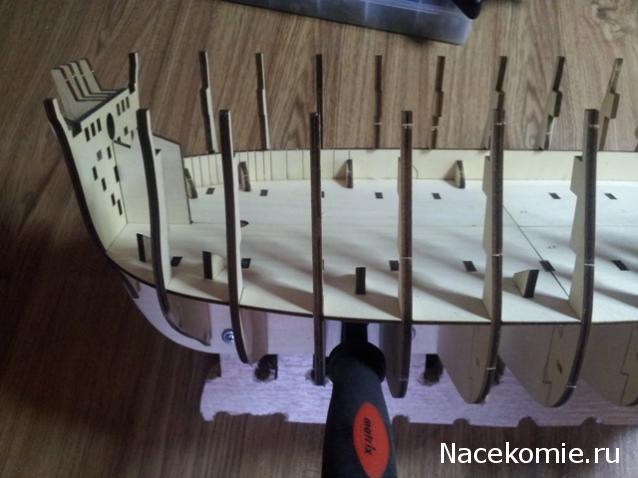

Затем установка нижней палубы.
Приклейка усиления палубных стрингеров
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-09-11 19.11.35.jpg [ 38.78 Кб | Просмотров: 3825 ]

Приклеивание усиление носовой части киля.
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-09-11 19.37.27.jpg [ 39.06 Кб | Просмотров: 3825 ]

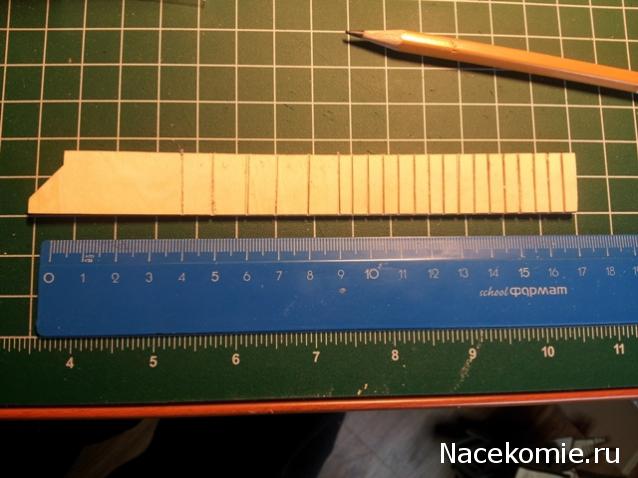

Подготовка палубных стрингеров
Фото:
Корабль 12 Апостолов - фотоотчет voronDIV
Корабль 12 Апостолов - фотоотчет voronDIV 2013-09-11 19.52.33.jpg [ 41.82 Кб | Просмотров: 3825 ]


12 сен 2013, 09:39
