Серия еженедельных журналов ГАЗ-М20 Победа, посвященных легендарному автомобилю. В комплект входят все необходимые детали и элементы для сборки статичной модели в масштабе 1:8. С каждым выпуском журнал и детали для сборки культового автомобиля советского автопрома ГАЗ-М20 «Победа». В журнале - основные исторические события отечественного автопрома, архивные фотографии и материалы. Пошаговое руководство, которое простым и понятным языком объясняет, как соединить воедино все части будущей «Победы». Кроме того, подробно описываются функции каждой детали.

Издатель ДеАгостини
Периодичность: Еженедельно
В продаже: с 01 января 2013 года.
В коллекции 100 выпусков.
Официальный сайт коллекции: pobeda.deagostini.ru

Рекомендованная цена:
1-й выпуск - 69 руб.
2-й выпуск - 139 руб.
с 3-го по 63-й выпуск - 249 руб.
Выпуски №№ 20, 62, 64, 65 - 499 руб.
с 66-го выпуска - 269 руб.


Журнал Победа График Выхода:
01.01.2013 - ГАЗ М20 "Победа" №1 - Капот, эмблема, правый и левый шильдики, передняя декоративная накладка.
22.01.2013 - ГАЗ М20 "Победа" №2 - Колесо: колпак, шина, диск + DVD диск.
02.02.2012 - ГАЗ М20 "Победа" №3 - Детали для сборки передней подвески + Папка для журналов + Отвёртка.
09.02.2013 - ГАЗ М20 "Победа" №4 - Детали для сборки передней подвески.
16.02.2013 - ГАЗ М20 "Победа" №5 - Детали для сборки передней подвески.
23.02.2013 - ГАЗ М20 "Победа" №6 - Детали для сборки переднего буфера + отвёртка.
02.03.2013 - ГАЗ М20 "Победа" №7 - Детали для сборки заднего буфера.
09.03.2013 - ГАЗ М20 "Победа" №8 - Колесо: колпак, шина, диск.
16.03.2013 - ГАЗ М20 "Победа" №9 - Левая сторона двигателя, Генератор со жгутом проводов в сборе, Крыльчатка вентиляции генератора, Шкив генератора, Крышка генератора задняя, Патрубок маслоналивной, Крышка маслоналивного патрубка, Фильтр масляный грубой очистки, Пробка масляного фильтра грубой очистки.
23.03.2013 - ГАЗ М20 "Победа" №10 - Правая сторона
двигателя, Труба впускная, Коллектор выпускной, Карбюратор в сборе, Корпус карбюратора верхний, Игла регулировочная, Насос масляный, Насос бензиновый.
30.03.2013 - ГАЗ М20 "Победа" №11 - Картер двигателя, Стартер, Крышка стартера со стороны коллектора, Крышка стартера со стороны привода, Корпус распределителя в сборе, Топливная трубка, Кран сливной.
06.04.2013 - ГАЗ М20 "Победа" №12 - Головка цилиндров, Корпус термостата, Кронштейн крепления воздушного фильтра, Провода зажигания в сборе с крышкой распределителя зажигания, Трубка вакуумного регулятора + пинцет.
13.04.2013 - ГАЗ М20 "Победа" №13 - Верхняя часть коробки передач, Вторичный вал, Крышка заднего подшипника, Верхняя часть глушителя шума всасывания, Нижняя часть глушителя шума всасывания, Крышка воздушного фильтра, Корпус воздушного фильтра.
20.04.2013 - ГАЗ М20 "Победа" №14 - Вентилятор, Крышка распределительных шестерен, Корпус водяного насоса, Планка крепления кронштейна генератора, Шкив вентилятора, Шкив коленчатого вала, Храповик коленчатого вала, Ремень привода вентилятора.
27.04.2013 - ГАЗ М20 "Победа" №15 - Брызговик передний левого крыла, Жгут проводов №1, Защита троса привода жалюзи, Левая соединительная панель, Трос привода жалюзи радиатора, Скоба крепления жгута проводов и привода жалюзи, Скоба крепления жгута проводов, Скоба крепления оболочки ручного привода тормоза.
04.05.2013 - ГАЗ М20 "Победа" №16 - Брызговик передний правого крыла, Передняя правая тормозная трубка, Привод замка капота, Правая соединительная панель, Скобы крепления тормозных магистралей, Скобы крепления привода замка капота, Защита привода замка капота.
24.05.2013 - ГАЗ М20 "Победа" №17 - Радиатор, Верхний бачок радиатора, Пробка радиатора, Шланг радиатора подводящий, Пластина пружинная крепления радиатора левая и правая.
31.05.2013 - ГАЗ М20 "Победа" №18 - Соты радиатора, Перепускная трубка, Трубка радиатора отводящая, Датчик температуры воды, Трубка топливная насоса, Скоба крепления.
07.06.2013 - ГАЗ М20 "Победа" №19 - Штанга стабилизатора поперечной устойчивости, Передний левый тормозной шланг, Указатель уровня масла.
14.06.2013 - ГАЗ М20 "Победа" №20 - Днище (стоимость 499 руб.)
28.06.2013 - ГАЗ М20 "Победа" №21 - Брызговик двигателя правый и левый, Кронштейн рулевого вала.
05.07.2013 - ГАЗ М20 "Победа" №22 - Провода задних, передних габаритных огней, фар головного света, стоп-сигнала и провод питания – 9 шт., Выключатель, Крепежная скоба провода питания и головного света – 8 шт., Крепежная пластина короткая и длинная – 12 шт.
12.07.2013 - ГАЗ М20 "Победа" №23 - Трубка от центрального тройника к передним тормозам, Провода датчика стоп-сигнала, Реле-регулятор, Шланг выпускной масляного фильтра, Механическая защита шлангов, Шланг впускной масляного фильтра, Крепежная скоба шлангов масляного фильтра.
19.07.2013 - ГАЗ М20 "Победа" №24 - Аккумуляторная батарея, Основание крепления батареи, Рамка крепления батареи, Стяжка крепления батареи – 2 шт., Провод от батареи к стартеру, Провод соединения батареи с «массой», Пробка элемента батареи – 6 шт.
26.07.2013 - ГАЗ М20 "Победа" №25 - Перегородка моторного отсека.
02.08.2013 - ГАЗ М20 "Победа" №26 - Плата управления, Изоляционная подкладка, Крепежная скоба – 2 шт.
09.08.2013 - ГАЗ М20 "Победа" №27 - Фильтр масляный тонкой очистки, Прокладка крышки фильтра, Крышка фильтра тонкой очистки, Катушка зажигания, Вариатор, Валик привода управления дроссельной заслонкой, Шланг соединительный с краном, Тяга воздушной заслонки в сборе, Кронштейн оболочки тяги ручного управления дроссельной заслонкой, Тросик ручного газа с кронштейном, Жгут проводов №2.
16.08.2013 - ГАЗ М20 "Победа" №28 - Колесо: колпак, шина, диск.
23.08.2013 - ГАЗ М20 "Победа" №29 - Картер заднего моста, Кожух полуоси левый и правый, Тормозная трубка, Защита тормозной трубки левая и правая, Тройник, Зажим тормозной трубки — 2 шт.
30.08.2013 - ГАЗ М20 "Победа" №30 - Левая и правая рессоры и щиты заднего тормоза.
06.09.2013 - ГАЗ М20 "Победа" №31 - Колесо: колпак, шина, диск.
13.09.2013 - ГАЗ М20 "Победа" №32 - Амортизатор задней подвески правый и левый, Рычаг амортизатора – 2 шт., Стойка амортизатора – 2 шт.
20.09.2013 - ГАЗ М20 "Победа" №33 - Кронштейн рессоры передний, Кронштейн серьги рессоры, Накладка рессоры левая, Стремянка рессоры – 2 шт., Правая и левая щека серьги рессоры.
27.09.2013 - ГАЗ М20 "Победа" №34 - Кронштейн рессоры передний, Кронштейн серьги рессоры, Накладка рессоры правая, Стремянка рессоры – 2 шт., Правая и левая щека серьги рессоры.
04.10.2013 - ГАЗ М20 "Победа" №35 - Карданный вал в сборе, Фланец крепления карданного вала, Кожух карданного вала, Кронштейн передних крыльев – 2 шт.
11.10.2013 - ГАЗ М20 "Победа" №36 - Главный тормозной цилиндр, Скоба крепления малая и большая – 8 шт., Кронштейн крепления шланга, Тормозная магистраль, Трубка бензопровода.
18.10.2013 - ГАЗ М20 "Победа" №37 - Стальной канат ручного привода тормоза – 2 шт., Уравнитель канатов ручного тормоза, Правый кронштейн каната, Левый кронштейн каната, Пружина оттяжная, Пыльник стального каната – 2 шт.
25.10.2013 - ГАЗ М20 "Победа" №38 - Поперечина №1 рамы, Накладки левого и правого лонжерона.
01.11.2013 - ГАЗ М20 "Победа" №39 - Труба приемная глушителя, Глушитель, Передняя и задняя крышка глушителя, Поперечина №3 рамы, Кронштейн передней подвески глушителя, Ремень задней подвески глушителя.
09.11.2013 - ГАЗ М20 "Победа" №40 - Труба выпускная глушителя, Кронштейн задней подвески глушителя, Козырек выпускной трубы глушителя.
16.11.2013 - ГАЗ М20 "Победа" №41 - Труба наливная бензинового бака, Пробка бензинового бака, Кронштейн крепления наливной трубы, Щиток заднего крыла левый и правый.
23.11.2013 - ГАЗ М20 "Победа" №42 - Подкрылок задний левый и правый, Скоба крепежная – 2 шт.
30.11.2013 - ГАЗ М20 "Победа" №43 - Бак бензиновый, Нижняя крышка бака.
06.12.2013 - ГАЗ М20 "Победа" №44 - Пол задка кузова, Верхняя крышка бака, Защелка замка чемодана, Указатель уровня бензина.
13.12.2013 - ГАЗ М20 "Победа" №45 - Усилитель пола задка левый и правый, Кронштейн запасного колеса левый и правый, Держатель запасного колеса, Трубка воздушная топливного бака, Провод датчика уровня топлива, Топливная трубка.
20.12.2013 - ГАЗ М20 "Победа" №46 - Покрышка, Диск колеса.
27.12.2013 - ГАЗ М20 "Победа" №47 - Пол багажника.
10.01.2014 - ГАЗ М20 "Победа" №48 - Обивка багажника левая и правая.
17.01.2014 - ГАЗ М20 "Победа" №49 - Дверные петли.
24.01.2014 - ГАЗ М20 "Победа" №50 - Дверь передняя левая, Замок передней двери, Фиксатор замка передней двери, Ручка двери передняя левая, Выключатель замка передней двери, Пружина замка.
31.01.2014 - ГАЗ М20 "Победа" №51 - Обивка передней левой двери в сборе с рамкой окна, Ручка двери внутренняя, Ручка замка внутренняя, Ручка стеклоподъемника, Розетка ручки стеклоподъемника.
07.02.2014 - ГАЗ М20 "Победа" №52 - Стекло опускное переднее левое, Стекло поворотное переднее левое, Ремень привода стеклоподъемника, Шкив ручки стеклоподъемника, Шкив стеклоподъемника нижний, Шкив стеклоподъемника верхний, Стакан отстойника бензинового насоса.
14.02.2014 - ГАЗ М20 "Победа" №53 - Дверь передняя правая, Замок передней двери, Пружина замка, Фиксатор замка передней двери, Ручка двери передняя правая, Выключатель замка передней двери.
21.02.2014 - ГАЗ М20 "Победа" №54 - Обивка передней правой двери в сборе с рамкой окна, Ручка двери внутренняя, Ручка замка внутренняя, Ручка стеклоподъемника, Розетка ручки стеклоподъемника.
28.02.2014 - ГАЗ М20 "Победа" №55 - Стекло опускное переднее правое, Стекло поворотное переднее правое, Ремень привода стеклоподъемника, Шкив ручки стеклоподъемника, Шкив стеклоподъемника нижний и верхний.
07.03.2014 - ГАЗ М20 "Победа" №56 - Дверь задняя левая, Замок задней двери, Пружина замка, Фиксатор замка задней двери, Ручка двери задняя левая.
14.03.2014 - ГАЗ М20 "Победа" №57 - Обивка задней левой двери в сборе с рамкой окна, Ручка двери внутренняя, Ручка замка внутренняя, Ручка стеклоподъемника, Розетка ручки стеклоподъемника.
21.03.2014 - ГАЗ М20 "Победа" №58 - Стекло опускное заднее левое, Стекло поворотное заднее левое, Ремень привода стеклоподъемника, Шкив ручки стеклоподъемника, Шкив стеклоподъемника нижний, Шкив стеклоподъемника верхний.
28.03.2014 - ГАЗ М20 "Победа" №59 - Дверь задняя правая, Замок задней двери, Пружина замка, Фиксатор замка задней двери, Ручка двери задняя правая.
04.04.2014 - ГАЗ М20 "Победа" №60 - Обивка задней правой двери в сборе с рамкой окна, Ручка двери внутренняя, Ручка замка внутренняя, Ручка стеклоподъемника, Розетка ручки стеклоподъемника.
11.04.2014 - ГАЗ М20 "Победа" №61 - Стекло опускное заднее правое, Стекло поворотное заднее правое, Ремень привода стеклоподъемника, Шкив ручки стеклоподъемника, Шкив стеклоподъемника нижний, Шкив стеклоподъемника верхний.
18.04.2014 - ГАЗ М20 "Победа" №62 - Крыша в сборе с рамками ветрового и заднего стекол.
02.05.2014 - ГАЗ М20 "Победа" №63 - Накладка средней стойки левая, накладка средней стойки правая.
16.05.2014 - ГАЗ М20 "Победа" №64 - Передок кузова в сборе.
30.05.2014 - ГАЗ М20 "Победа" №65 - Каркас кузова, Защелка замка правой двери, Защелка замка левой двери.
13.06.2014 - ГАЗ М20 "Победа" №66 - Облицовка радиатора в сборе.
20.06.2014 - ГАЗ М20 "Победа" №67 - Фара головного света в сборе - 2шт., Корпус подфарника - 2шт., Рассеиватель подфарника - 2шт., Светодиод фары - 2шт., Светодиод подфарника - 2шт.
27.06.2014 - ГАЗ М20 "Победа" №68 - Крышка багажника.
04.07.2014 - ГАЗ М20 "Победа" №69 - Петля крышки багажника левая, Петля крышки багажника правая, Скоба петли — 2 шт., Кронштейн упора крышки верхний, Кронштейн упора крышки нижний, Упор крышки (верхняя часть), Упор крышки (нижняя часть).
11.07.2014 - ГАЗ М20 "Победа" №70 - Задний номерной знак «Победа», Кронштейн заднего номерного знака, Ручка багажника с розеткой в сборе.
18.07.2014 - ГАЗ М20 "Победа" №71 - Фонарь стоп-сигнала, Фонарь задний - 2 шт., Фонарь подсветки багажника, Крепежная скоба - 4 шт., Светодиод заднего фонаря с проводом - 2 шт., Светодиод фонаря стоп-сигнала с проводом.
25.07.2014 - ГАЗ М20 "Победа" №72 - Стекло ветрового окна, Стойка ветрового окна, Зеркало, Кронштейн крепления зеркала, Зеркальный элемент.
01.08.2014 - ГАЗ М20 "Победа" №73 - Стекло окна задка.
08.08.2014 - ГАЗ М20 "Победа" №74 - Обивка потолка.
15.08.2014 - ГАЗ М20 "Победа" №75 - Козырек противосолнечный — 2 шт., Кронштейн козырька левый и правый.
22.08.2014 - ГАЗ М20 "Победа" №76 - Антенна, Ручка антенны, Розетка корпуса антенны, Уплотнитель, Плафон освещения салона, Рассеиватель плафона.
29.08.2014 - ГАЗ М20 "Победа" №77 - Накладка средней стойки левая и правая, Крюк для одежды, Выключатель освещения салона.
05.09.2014 - ГАЗ М20 "Победа" №78 - Торпедо, Рычаг тормоза ручной в сборе, Облицовка панели приборов левая, Комбинация приборов, Стекло комбинации приборов, Решетка панели приборов, Радиоприемник, Переключатель указателя поворотов, Тяга управления жалюзи радиатора, Ручка переключателя стеклоочистителей, Ручка тяги ручного управления дроссельной заслонкой, Ручки прикуривателя и тяги воздушной заслонки карбюратора, Ручка радиоприемника – 2 шт., Орнамент панели приборов, Центральный переключатель света, Кронштейн выключателя замка зажигания.
12.09.2014 - ГАЗ М20 "Победа" №79 - Дверца вещевого ящика, Накладка вещевого ящика, Вещевой ящик, Ободок часов и спидометра — 2 шт., Стекло часов и спидометра — 2 шт., Циферблат спидометра, Циферблат часов, Ключ замка зажигания.
19.09.2014 - ГАЗ М20 "Победа" №80 - Колонка рулевого управления, Кронштейн привода вентиляции, Крышка вентиляции передка, Петля крышки вентиляции передка, Тяга привода вентиляции передка, Кронштейн привода замка капота, Привод замка капота.
26.09.2014 - ГАЗ М20 "Победа" №81 - Отопитель, Кожух радиатора отопителя, Крышка отопителя, Вентилятор обдува ветрового окна.
03.10.2014 - ГАЗ М20 "Победа" №82 - Задняя полка, Обивка задней полки, Панель декоративная задней полки.
10.10.2014 - ГАЗ М20 "Победа" №83 - Крышка люка заднего крыла, Петля крышки люка, Накладка верха капота, Крючок предохранителя верха капота, Штырь верха капота, Фланец пружины штыря, Пружина штыря верха капота.
17.10.2014 - ГАЗ М20 "Победа" №84 - Нижний кронштейн петли, Верхний кронштейн петли, Петля капота левая, Усилитель петли капота левый, Пружина петли капота.
24.10.2014 - ГАЗ М20 "Победа" №85 - Нижний кронштейн петли, Верхний кронштейн петли, Петля капота правая, Усилитель петли капота правый, Пружина петли капота.
31.10.2014 - ГАЗ М20 "Победа" №86 - Крышка сигнала низкого тона, Мембрана сигнала низкого тона, Сигнал низкого тона, Крышка сигнала высокого тона, Мембрана сигнала высокого тона, Сигнал высокого тона.
07.11.2014 - ГАЗ М20 "Победа" №87 - Колпак облицовки радиатора, Крышка колпака облицовки радиатора, Стяжка передних крыльев, Реле звуковых сигналов.
14.11.2014 - ГАЗ М20 "Победа" №88 - Пол кузова, Педаль включения привода стартера, Ножной переключатель света.
21.11.2014 - ГАЗ М20 "Победа" №89 - Педаль привода управления дроссельной заслонкой, Педаль выключения сцепления, Ножная педаль тормоза, Фиксатор ножной педали тормоза, Пружина, Кронштейн педального узла.
28.11.2014 - ГАЗ М20 "Победа" №90 - Боковая накладка в ногах водителя, Боковая накладка в ногах пассажира, Передний кожух пола.
05.12.2014 - ГАЗ М20 "Победа" №91 - Коврик пола передний.
12.12.2014 - ГАЗ М20 "Победа" №92 - Коврик пола задний.
19.12.2014 - ГАЗ М20 "Победа" №93 - Спинка переднего сиденья, Накладка спинки переднего сиденья, Пепельница, Поручень спинки переднего сиденья.
26.12.2014 - ГАЗ М20 "Победа" №94 - Подушка переднего сиденья, Каркас переднего сиденья, Козырек остова левый, Козырек остова правый, Ручка стопора салазок.
26.12.2015 - ГАЗ М20 "Победа" №95 - Спинка заднего сиденья, Каркас спинки заднего сиденья.
13.01.2015 - ГАЗ М20 "Победа" №96 - Подушка заднего сиденья, Каркас подушки заднего сиденья.
16.01.2015 - ГАЗ М20 "Победа" №97 - Колесо рулевого управления, Вал рулевого управления, Вал рулевого управления с сошкой, Кнопка звукового сигнала, Щетка стеклоочистителя левая, Щетка стеклоочистителя правая, Удлинитель проводов стоп-сигнала + ключ шестигранный.
23.01.2015 - ГАЗ М20 "Победа" №98 - Инструмент шоферский (часть 1)
30.01.2015 - ГАЗ М20 "Победа" №99 - Инструмент шоферский (часть 2)
06.02.2015 - ГАЗ М20 "Победа" №100 - Инструмент шоферский (часть 3)

ВЫХОД КОЛЛЕКЦИИ ЗАВЕРШЕН

Дополнения для коллекции:
Демонстрационная подставка для модели


Темы раздела:
Фото вложений по выпускам
Наш процесс постройки
Сборка двигателя
Информация о прототипе
Идеи Тюнинга и Доработки
Старим исходную модель
Демонстрационная Подставка
Поломки и брак
Подобные модели в других странах
Болталка - Гаражные разговоры по душам
Рассказываем о себе


Купить выпуски коллекции можно здесь

Извините что влез в вашу тихую обитель.....

Ну что Вы, мы очень даже рады Надеюсь, и дальше будете радовать нас своими замечательными доработками.

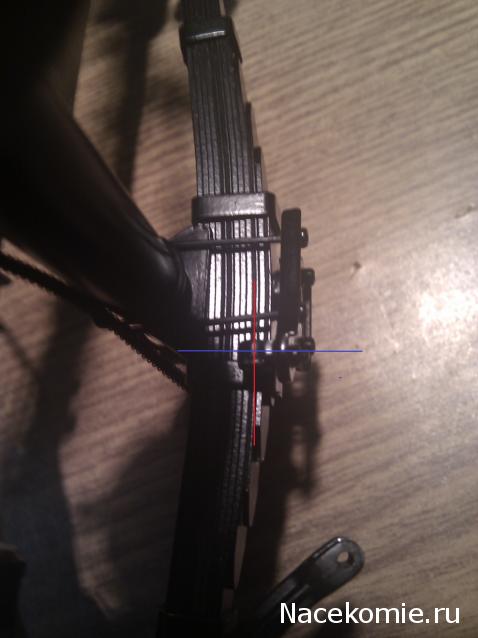

Я тут сел собирать заднюю подвеску и напоролся видимо на брак, отверстие под винт должно быть направлено по вертикали(синий цвет), а не по горизонтали (красный) правильно? У кого так попадалось или я что-то туплю?

sparta, судя по фото, брака у Вас нет. Просто нижнюю накладку рессоры с проушиной для рычага амортизатора нужно повернуть на 90 градусов по часовой вокруг её крепёжного винта.

Здорова, sparta! Дружище, видимо тебе попались две левые детали! У меня, кстати, было тоже самое! Пришлось купить на центре два номера, просто поздно заметил!

А не подскажете, какую Вы использовали краску?

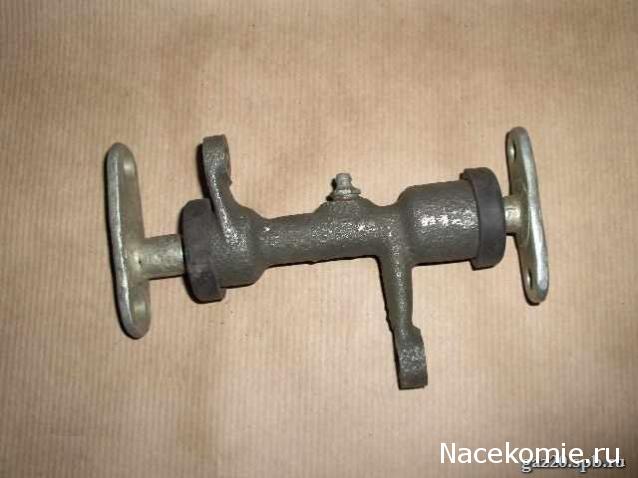

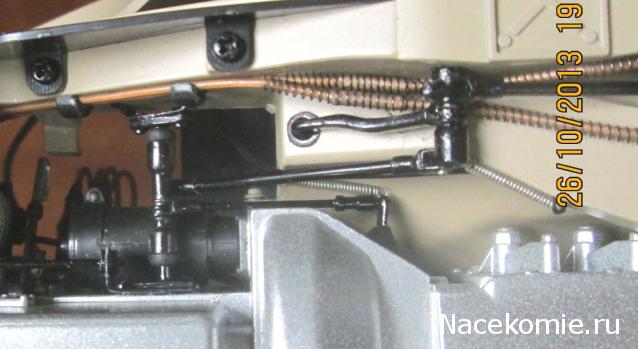

Последняя часть привода сцепления - промежуточный валик с кронштейном и опорами.

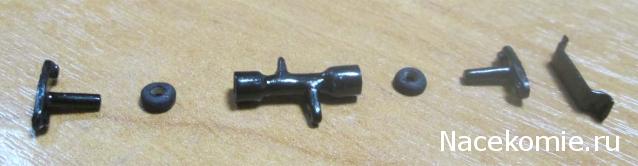

Сам валик - картон и бумага плюс цианакрилат. Резиновые уплотнения с двух сторон - дерево (диаметр 4 мм, толщина 1,5 мм). Омегообразный кронштейн - медная пластинка толщиной 0,5 мм. Опоры - пластмасса, в которую вставлена проволока диаметром 1,7 мм. Несмотря на эскиз, расположение рычагов на валике лучше уточнить по месту. Пружина и Г-образный кронштейн - такие же как и для вилки сцепления.


Сначала были приклеены имитации уплотнений к валику и симметричная опора к кронштейну. Потом все собрано и опоры вдвинуты до упора в валик. После эта сборка приклеена со стороны двигателя несимметричной опорой. Поскольку у меня там уже был установлен кронштейн реактивной тяги сцепления, ориентировался на него. Так как он на пару миллиметров сдвинут вперед (задний край его должен находится на уровне заднего края блока цилиндров) для прикрытия неуместного отверстия в блоке цилиндров, то для компенсации равернул опору на 180 градусов (она должна быть направлена коротким плечом вперед). По высоте валик упирается в стартер. Потом опоры были раздвинуты, кронштейн повернут параллельно нижнему краю лонжерона и с помощью малярного скотча отмечено его положение. После клей нанесен по отметкам на лонжерон, и кронштейн был снова выдвинут и приклеен. Длина тяг подбиралась по месту, для чего они одним концом были установлены, а второй конец отмерян. Обе цапфы толстой тяги были установлены на рычаги перед вставкой самой тяги, но рычаг на педальном узле был снят с оси. Из-за того что установить толстую тягу без изгибания рядом с педалью не представлялось возможным, а гнуть не хотелось, отодвинул в сторону коробки передач рычаг на педальном узле, а образовавшуюся щель закрыл, удлинив его валик на 1,5 мм.

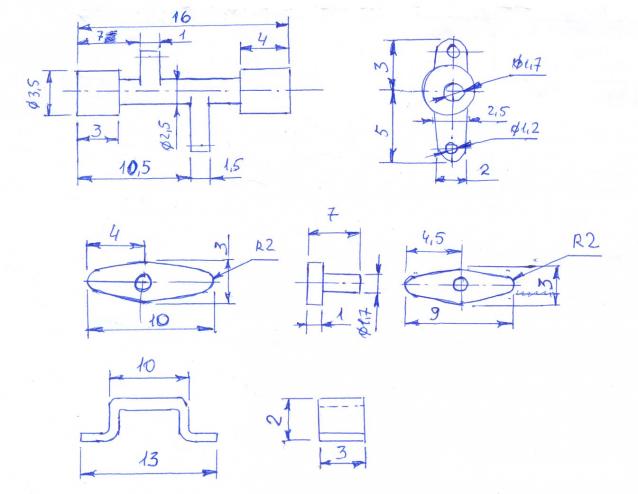

P.S. Прошу прощения, спешил, допустил пару ошибок в эскизах: длина короткого рычага не 3, а 3,5 мм; скругления у опор не R2, а R1 (ширина на концах 2).

Здорово!!!

Добавлено спустя 1 минуту 36 секунд:

Использовал модельную краску АКАН, цвет подбирал на глазок.

Все таки я каким-то образом перепутал их местами, левая и правая у меня, как и получается, видимо ночью нужно было идти уже спать, а не собирать.... теперь у меня жуткая проблема с левой и правой серьгой на накладке рессоры, одну я запорол когда отклеивал, а я их приклеил, теперь обратно не могу их аккуратно приклеить, покупать заново серьги не вариант, а чем заменить я не знаю...

DVS1у

Пардон за нескромные вопросы. А не маловат размер ступичного кольца и как крепился колпак к пружинкам, если диаметр колпака чуть ли не в 2 раза больше диаметра крепления пружинок? Не поймите превратно, это не придирки, а реально интересно. В этих ваших интернетах, что то не нашел разумной информации по этому вопросу.

Sparta, дайте, пожалуйста, фотографию испорченной детали, чтобы был понятен способ ремонта. Может быть возможен вариант без замены.

Пардон за нескромные вопросы. А не маловат размер ступичного кольца и как крепился колпак к пружинкам, если диаметр колпака чуть ли не в 2 раза больше диаметра крепления пружинок? Не поймите превратно, это не придирки, а реально интересно. В этих ваших интернетах, что то не нашел разумной информации по этому вопросу.[/quote]

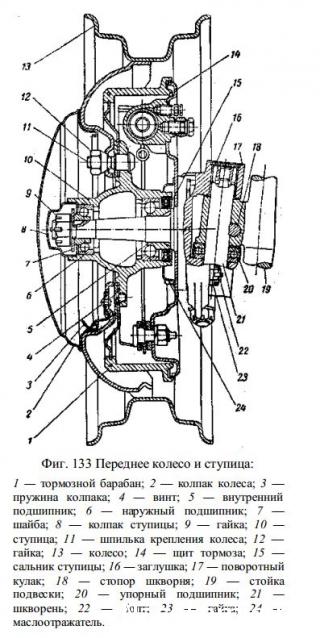

А вот на чертеже всё хорошо видно:

То есть "впуклости" под колпак как на модели нет, а сам колпак выполнен в виде "грибочка" и нахлобучивается на диск внахлест. Теперь все понятно! Большое спасибо!

Полагаю, что речь все же идет о стремянках, а не о серьгах. Какая с ними может быть проблема? Просто найти подходящую по диаметру проволоку.

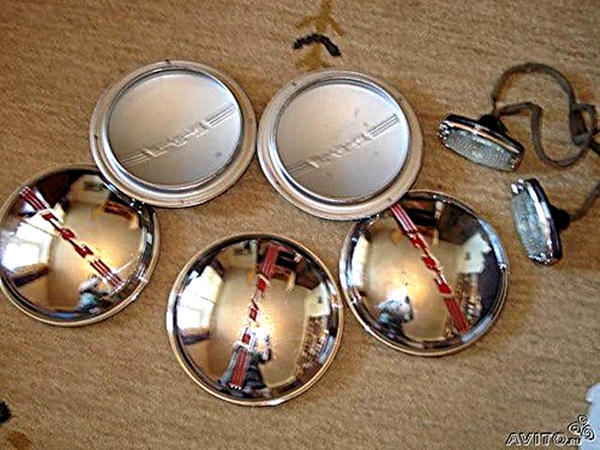

Не за что! Ещё вот фото колпаков.

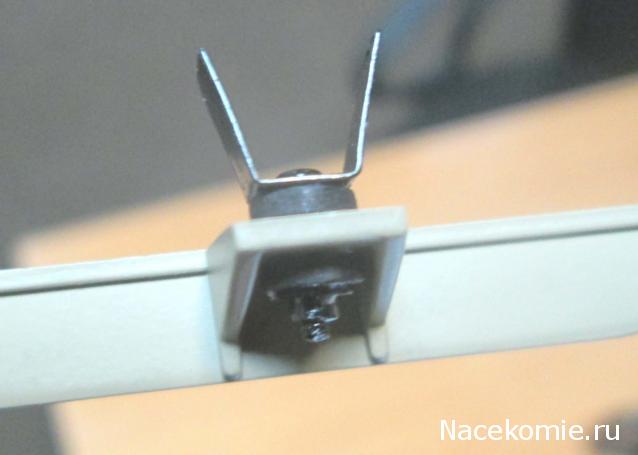

Крепление радиатора к поперечине.
Кронштейн и шайба - жесть, резиновые подушки - дерево, болт - гвоздь (длина без шляпки - 7 мм), гайка - литник. Хотя кронштейн хорошо видно только спереди из-под радиатора (а после установки облицовки и оттуда видно не будет), он нужен для завершения узла. Отверстие в кронштейне на поперечине - 5 мм от края "носика". Все собрано на гвоздь на клею и крепится к днищу в сборе.

На фотографии кажется, что гайка круглая, а гвоздь имеет резьбу . На деле же наоборот - гайка кое-как шестигранная, а гвоздь ровный.

В принципе так и думал, теперь найти нужно, спасибо и на этом.


Там стремянки\серьга рессор у меня обломились и стали настолько маленькими, что не достают до места фиксации, как мне посоветовали лучше найти проволоку соответствующего диаметра, так и поступлю, у вас будут др предложения?

Нет. Для стремянок проволока - лучшее решение. Штатные китайские имеют диаметр 1 мм, в настоящей машине были толще - около 1,5 мм в восьмом масштабе.
Большая канцелярская скрепка имеет диаметр 1,2 мм и красить необязательно.

Спасибо, проволочку мне будет раздобыть сложно в нынешней ситуации, а скрепочку найдем.
