Сегодня к этому самотыку коЁбочку мастырю. Получается хреново, но переделывать не буду, материала нет, да и желания тоже.

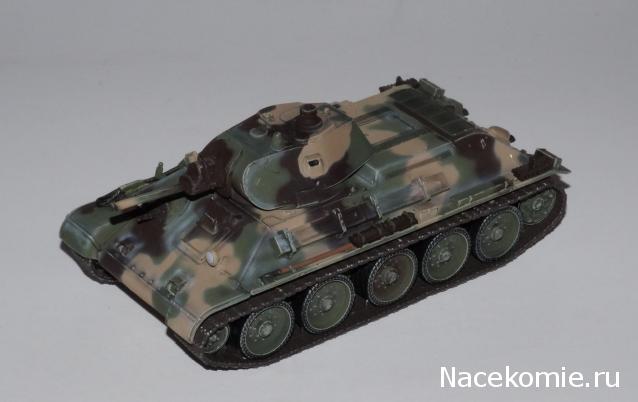

Подскажите, коллеги, насчет моделей КВ-1 и Т-34 с пушкой Л-11 (масштаб 1/72). Готовых, насколько понимаю, не делают, нашел только более поздние варианты с ЗИС-5 и Ф-34 (Изи). Сборные нашел от PST (КВ-1) и UM (Т-34), как они в плане качества и сложности сборки для "чайника" (ничего сложнее броневиков от УМ не собирал) ?

Продолжу про фильм 28 панфиловцев
https://youtu.be/F5vZmFdIU9U

УМ-овские 34-ки собираются довольно легко, раз броневики осилили, то наверняка и тут справитесь. КВ от ПСТ немного труднее, местами чуть поподгонять придется, зато - кладезь запчастей на всякие задумки

ВЛАД!!!
чти ЛС!!!
вторые сутки жду твоего ответа.
был сегодня на петровке.
посылку в мск.
отправляю на след. неделе

Делают Т-34, Дрэгон армор. КВ не встречал.

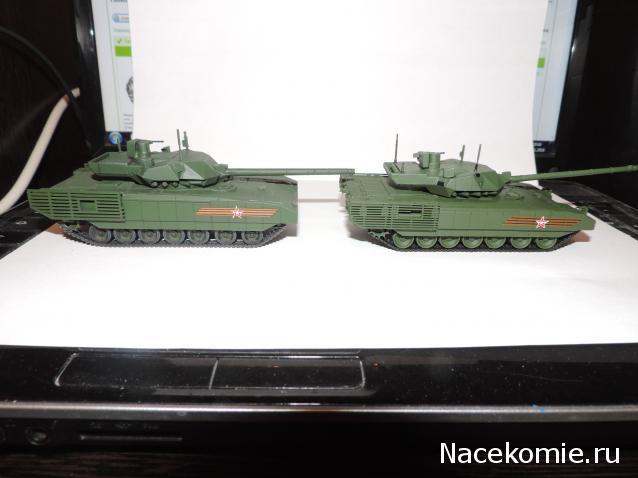

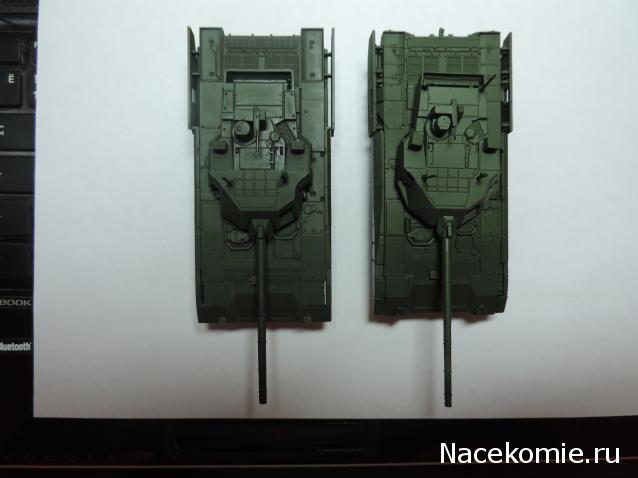

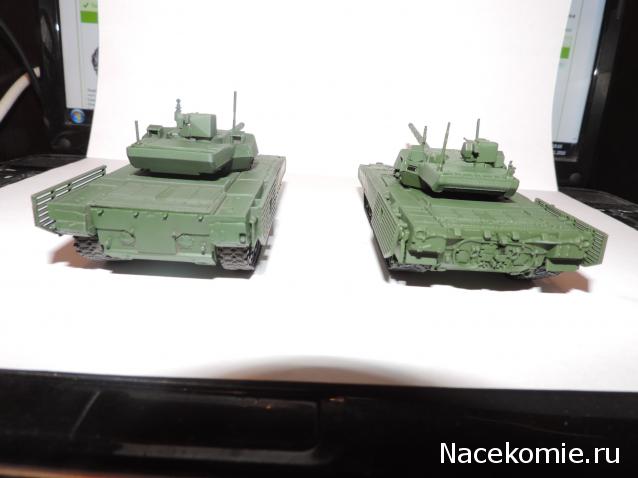

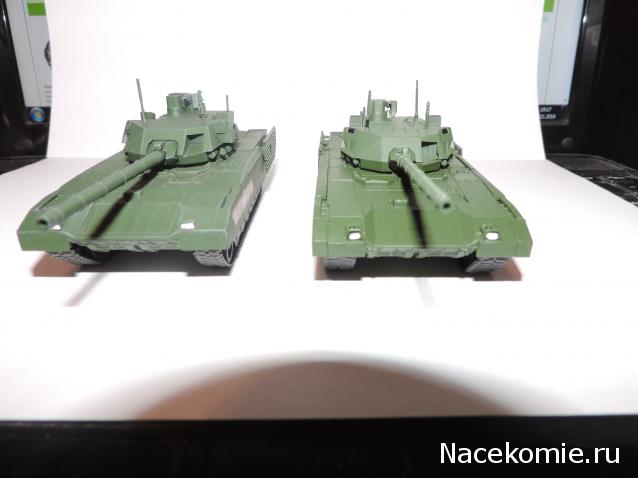

сравнительное фото Т-14 армата
слева от modelcollet
справа от УВЗ

Господа, не подскажете, сколько сейчас стоят "короба для танков" в магазинах?

вообще они нужны кому?

Это вопрос или предложение ? )))
рублей 300 примерно

ага. 300)
ну наверно уже в предложение перерастет.))

https://vk.com/topic-46338088_33596930?offset=20
Первое предложение. Не моё.

Такой вот "пепелац" обнаружился в одном интернет-магазине. А в реальном танкостроении сей девайс имел место быть ?

Выпущен 1 прототип в 1943 году. Серийно не производилась. В качестве основного вооружения использовалась 85-мм нарезная пушка С-18-1.

в релальном деле была эта вот, младший брат

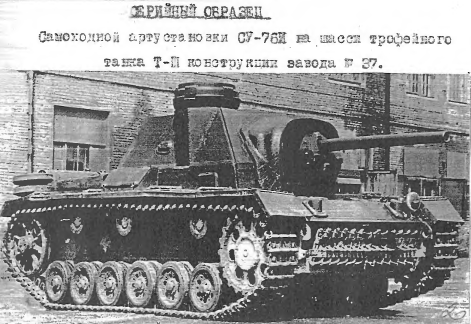

СУ-76и — средняя по массе советская самоходно-артиллерийская установка (САУ) класса штурмовых орудий на базе захваченных Красной Армией немецких танков Pz Kpfw III и САУ StuG III. Индекс «и» в обозначении СУ-76и обозначает иностранную базу для самоходки. На самом деле, САУ была принята на вооружение под обозначением «СУ С-1». В послевоенной печати встречаются также обозначения «СУ-76 (С-1)» или «СУ-76и». Машины этой марки серийно выпускались на Московском заводе № 37 с марта 1943 года. В отличие от ранее изготовленных самоходных гаубиц, рубка в новой САУ получила наклонные борта, что повышало их прочность.
Первоначально планировалось установить в боевом отделении САУ 76,2-мм пушку ЗИС-3Ш (Ш — штурмовая), именно эта модификация пушки устанавливалась на серийные САУ СУ-76 и СУ-76М на станке, укрепленном к полу, но такая установка не обеспечивала надежной защиты орудийной амбразуры от пуль и осколков, так как при подъеме и повороте орудия в щите неизбежно образовывались щели. Эта проблема была решена установкой вместо 76-мм дивизионной пушки специального самоходного 76,2-мм орудия С-1. Это орудие было спроектировано на базе конструкции танковой пушки Ф-34, которым оснащались танки Т-34, и было очень дешевым. Оно разрабатывалось для легких опытных САУ завода ГАЗ. От Ф-34 новая пушка отличалась наличием карданной рамки, позволявшей устанавливать его непосредственно в лобовой лист корпуса и освобождавшей полезный объём в боевом отделении.
Производство СУ-76и было окончательно остановлено в конце ноября 1943 года в пользу СУ-76М, которая уже избавилась к тому времени от своих основных недостатков. Решение о прекращении производства СУ-76и было связано, главным образом, из-за невозможности увеличения производства САУ, а также в предвидении трудностей с ремонтом повреждённых в боях САУ, поскольку поток захваченных шасси немецких танков старых образцов не только не увеличивался, но и заметно сокращался. Всего было выпущено 201 САУ СУ-76и (включая 1 опытную и 20 командирских), которые приняли участие в боях 1943-44 гг., но ввиду малочисленности и трудностей с запасными частями довольно быстро исчезли из Красной Армии.

В настоящее время сохранилось три экземпляра СУ-76и.
Украина — на постаменте в городе Сарны (Ровенская область, Украина).
Россия — в открытой экспозиции Музея на Поклонной горе (филиал ЦМВС, г. Москва). Данный экземпляр полность аутентичен кроме маски орудия и восстановленного кормового листа.

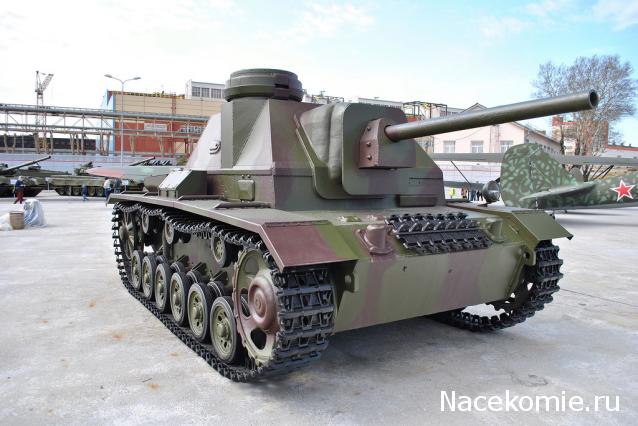

Россия -в открытой экспозиции Музея Боевая слава Урала (г Верхняя Пышма), ходовая часть от PzKpfw III, разработана в конструкторском бюро Уральского завода транспортного машиностроения

https://ru.wikipedia.org/wiki/%D0%A1%D0%A3-76%D0%B8



Мои фотообзоры той, которая на Поклонной
2013 год больше фот
http://nektonemo.livejournal.com/3537260.html



2015 год
http://nektonemo.livejournal.com/7068767.html

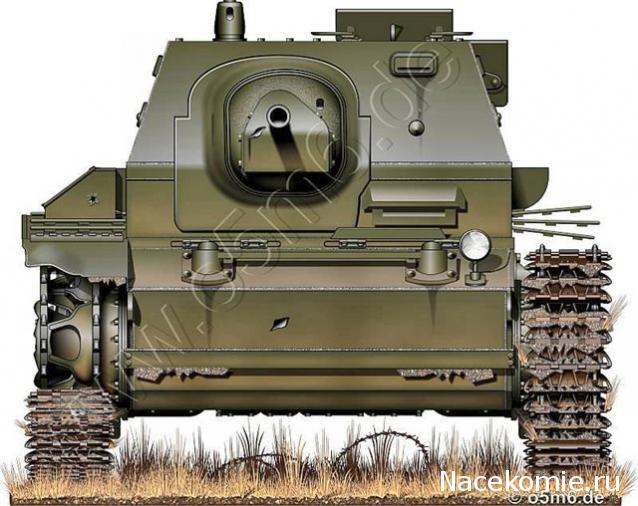

Про испытания я читал. На картинке за основу модели взят вариант СУ-76и " командирская"- так она позиционируется рядом производителей модели и отличается от линейных машин наличием командирской башенки по правому борту.Габариты и откат 85-мм пушки ведь отличаются от таковых у Ф-34.Насколько возможно было нахождение командира машины в отведенном ему художниками месте вообще и ,скажем, при повороте орудия на 5 градусов влево ? И потом, даже у немцев аналогичный образец вооруженный 75 мм орудием базировался на базе Т-4 ( Ягдпанцер -4/70(А) и имел более широкую рубку, в которой командир размещался слева от орудия позади наводчика.

По СУ-76"и" все понятно.По этой машине достаточно информации и есть множество фото реальных образцов. Не знаю, как мог выглядеть прототип СУ-85 "и", якобы проходивший испытания в 43 году, но выглядеть так ,как на коробке предлагаемой модели он не мог, или командирами в них предполагалось набирать вьетнамцев... (последнее фото-возможно новодел по мотивам)

К сожалению фото реальной машины СУ-85И скорей всего не сохранилось. По крайней мере в Сете не встречалось.

Неправильно я написал, то была видимо другая САУ и обозначение у ней было как СУ-85-I. И пушка там использовалась 85-мм нарезная С-18-1, созданная на базе пушки С-31, скорей всего это был прототип обычной СУ-85 на базе 34-ки. Что касается СУ-85И, то цитата: "В августе 1943 года в конструкторском бюро А. Каштанова была сделана попытка усилить вооружение СУ-76И. 14 сентября главный инженер завода № 37 получил от начальника технического управления НКТП Фрезерова письмо следующего содержания: «Разработанный вами проект установки 85-мм пушки Д-5-С-85 на базу Т-3 (СУ-85И) в настоящее время реализован быть не может из-за отсутствия в достаточном количестве пушек Д-5 и неясностью вопроса с дальнейшей доставкой танков Т-3. Считаю целесообразным данную разработку временно прекратить, сохранив разработанный материал для возможного использования в дальнейшем». На этом проекте закончились разработки отечественных САУ на трофейных шасси.
Т.е. исходя из приведенной цитаты, возможно что прототипов построено не было. Дополню точнее, можно утверждать, что проект был лишь эскизный и не одного прототипа построено не было.

Хотя можно зацепиться, так как в одной статье было написано, что СУ-85И на базе немецкого танка Т-3, в целом по компоновке должна была напоминать САУ СГ-122. Но насколько это справедливо судить трудно.

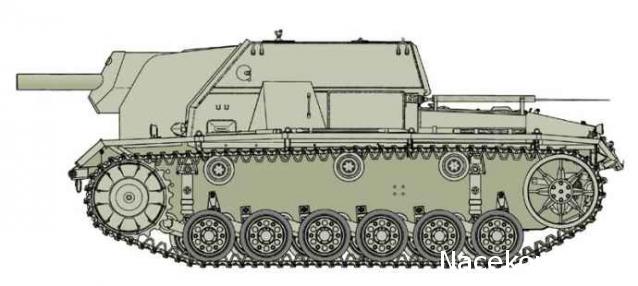

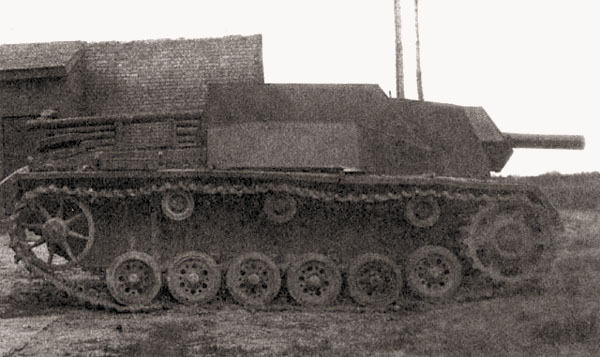

На фото СГ-122. Можно увидеть что компоновка немного другая и в целом 85 мм пушка могла быть использована при вооружении данной машины. Но не сложилось. Поэтому выпускаемая модель, скорей всего, так сказать - по мотивам.

Я тоже думал,что если такой образец и был построен и испытывался,то рубка скорее должна была быть либо гаубичная,либо расширенная по типу выпущенной позднее немецкой самоходки,но никак не от серийных машин,тем более с размещением командира справа от орудия. Конструкторам от WOT и их последователям в танко-модельном деле все же надо быть аккуратнее с фантазиями.

В субботу был в ТМ. Хотел прикупить Остин МоделКряковский 2 серии. Хорошо открыл коробку на кассе. В наборе было только 1 колесо из 4. Поржали с продавцом, он предположил, что образец с гироскоп на одном колесе зажигал.
Так что осторожнее надо, Мне в Муннесман Мулаге 47 мм пуха не досталась, от того же Моделкряка, но её выпилить ещё можно, а спицованные колеса много сложнее.
В итоге Я взял Фордзон-Путиловец. Моделька супер мелкая и очень интересная.
