Что то не так в анатомии с раскладкой настила. На плане верхней палубы все идеально, швы ровненькие, смещение одинаковое, чисто и красиво, но начинаю совмещать с планом бимсов и тут на тебе, половина швов идут мимо бимсов. Маккей нарисовал раскладку условно?

Я думаю, что не все бимсы показаны, только основные или силовые (несущие какую то нагрузку, кроме прибивки досок), которые являются опорой чего то- на вашем чертеже именно так и показано.
Потом сама раскладка-как мне всегда казалось- от адмиральской доски расшивка шла на левый и правый борт симметрично, а здесь какая то непонятность.

Скорее всего, ДА

MAXII высказал такую идею-"Теперь про размеры, известно что ширина доски 120-160 мм, длинна, - надо смотреть у Курти (честное слово не помню размерностей надо сомтреть). Но опять же есть одно но, между короткими отрезками (расстояние между 1-2 люком) не могло быть стыков, там должны были быть уложены просто доски от и до. Дальше, от первого шпангоута до фок мачты тоже нет смыла делить на отрезки. И того первую доску укладывал по центру от 1 шпангоута до первого люка...."

На Верфи народ высказывается так- "длина доски была около 20 футов,т.е. 610-615 см"., в нашем масштабе это 13,6 см. Но нагляднее смотрятся доски длиной 450 см, это 10 см. у нас.
Я приводил размеры шпаций и все вроде бы было айс в теории с доской 150 мм, но не получилось.
Мое имхо такое, ждать верхнюю палубу и по ней расчерчивать. Единой длины доски не получится и если делать по бимсам модели, это будет зависеть от размера трех шпаций по ходу движения.
Можно наплевать на Анатомию и бимсы модели ))) и делать доску 10 мм- или 13,5.
Как то так.

В ближайшее время попробую разложить реальный настил по бимсам, но сходу видно, что доски будут разные и ровного паркетного рисунка не получится.

Я же уже считал и у себя вывесил расстояния между бимсами:
1-2 шп.- 35мм
2 3 шп.- 38мм
3-4 шп.- 38мм
4-5 шп.- 40мм
5-6 шп.- 41мм
6-7 шп.- 38мм
7-8 шп.- 39мм
8-9 шп.- 39мм
9-10 шп.- 38мм
10-11 шп.- 39мм
11-12 шп.- 38мм
12-13 шп.- 40мм
13-14 шп.- 35мм

По этому и seawoolf пишет, что расшивать по шпациям. Но это актуально на открытой модели,т.к. глаз будет привязываться к шпангоутам.

На "закрытой" специалисту тоже понятно, что тут должен быть бимс

Как бы да, правильно было бы расшивку делать по бимсам анатомии, но что делать если у меня открытый борт? Может не связывать швы с этими видимыми шпангоутами, ведь шпангоутов на самом деле гораздо больше?

Ну, вот смотри- та же часть судна "в шпангоутах", они естественно должны быть соединены бимсами.
А то что у тебя на чертеже- это бимсы на которых строятся люки.
Попробуй "слить этот чертеж с с тем, что у тебя, я просто када не знаю.

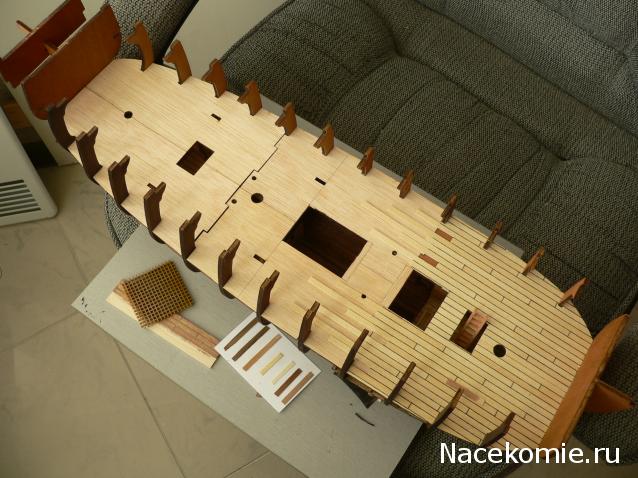

На выходных занимался средней палубой. Передвинул чутка люки, жалко было бимсы, да и ближе к анатомии. Еще прикинул виды с открытого борта.

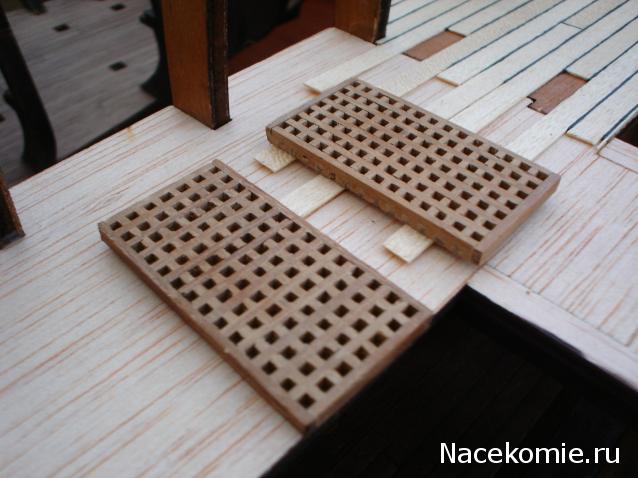

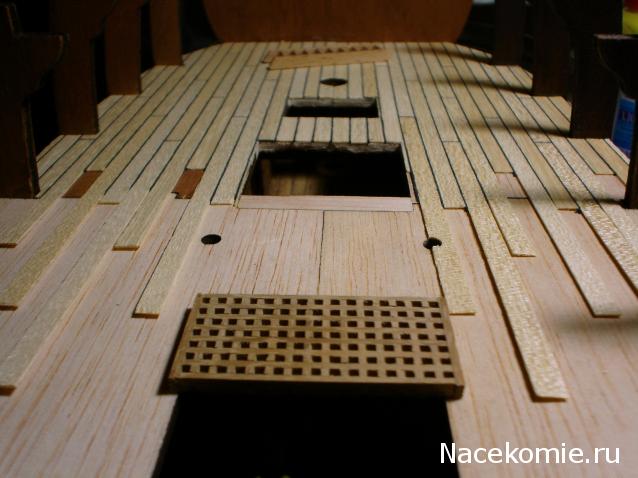

Во истину, дорогу осилит идущий. Три дня осваивал изготовление рустерных решеток. После кучи испорченного материала и времени, наконец, нашел удобную для себя технологию их изготовления, используя имеющуюся у меня сверлильную станину с бормашинкой и координатным столом. Теперь, когда весь процесс мной опробован, делать их не так уж трудно. Ниже опытный образец, материал - орех. Пока ничем его не тонировал.

Отлична решетка!
Только ориентировать нужно по-другому, вдоль, а не перпендикулярно.

Отлично ! Теперь технологию нужно изложить, а то дразниться нехорошо . На этих выходных тоже займусь рустерами. Все никак не придумаю, как распустить яблочные поленья.

Роман, спасибо, Вы имеете ввиду ориентацию сплошных видимых планок?

Добавлено спустя 14 минут 42 секунды:

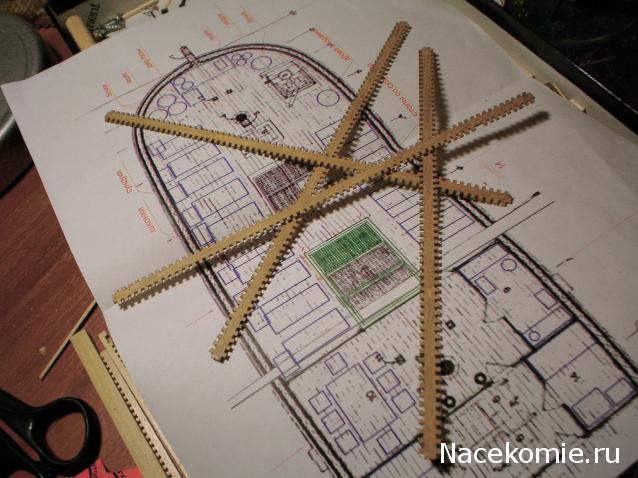

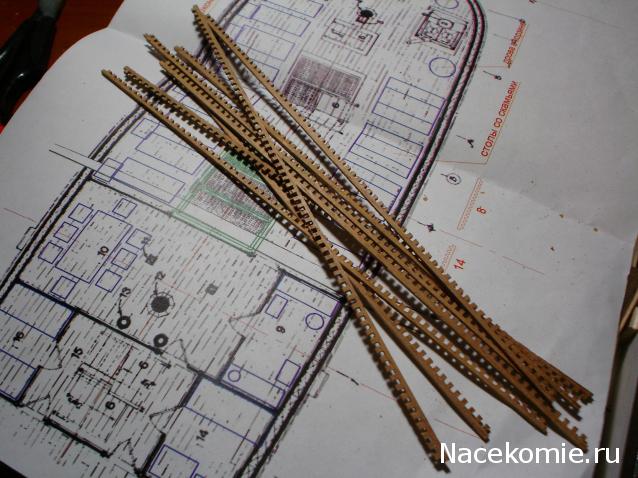

В общем пробовал я их делать по-разному. Остановился на варианте гребенки. Напилил на циркулярке реек по толщине моей цилиндрической фрезы для бормашинки (можно использовать и готовые рейки). Ширину взял такую, чтобы можно было нарезать пазы с обеих сторон, а потом распустить надвое. Складывал в стопочку столько реек сколько надо, фиксируя капельками ПВА их между собой по концам. Затем в тиски и подфрезу, пропиливал поперечные пазы, шаг контролируется превосходным приспособлением, координатным столом (последнее мое приобретение, пригодится во многом). Видел еще люди делают накладку на циркулярку под глубину паза и с направляющей под шаг пазов, наверное тоже вариант.

Все замечательно, только я при такой технологии задалбываюсь крутить маховички координатного стола MF70 (тугие, зззаразы)

У меня вроде тот же стол, но крутится без особых усилий, легко. Может их можно подослабить как то.

Да, я имею в виду ориентацию сплошных видимых планок

Нашел еще вот такую картинку от J.Boudriot. Если обратить внимание на разрез, то появляется идея как упростить изготовление решетки, нарезая гребенки только в одном направлении, а в другом просто вставлять планки.

Я так пробовал. Нужна твердая древесина, типа яблони. Сначала поперек сквозные пазы, потом вдоль волокон наполовину глубины. С мягкой древесиной у меня не получилось (зубья выламывались)

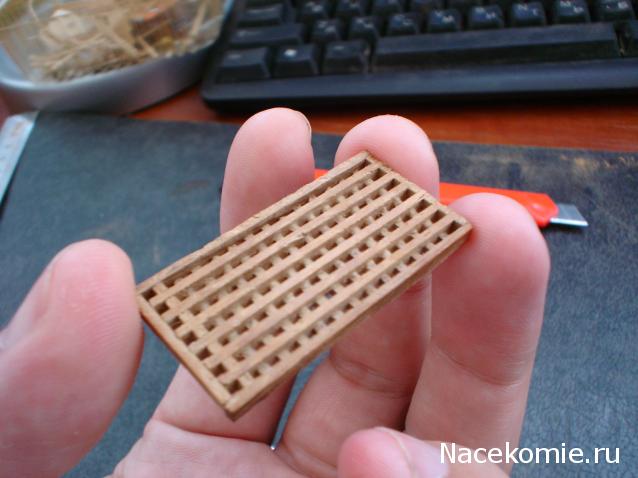

это из яблони.
А это из планок по той же технологии, что и у вас.

Я имел в виду несколько иное. Надеюсь на фото видно. Здесь обычные гребенки с 1/2 глубиной пазов стоят только в продольном направлении. В поперечном направлении стоят простые тонкие реечки без пазов. Но для контроля расстояния между рейками нужно в начале и в конце все таки установить по одной поперечной гребенке. Просто мы немного экономим свой труд.
