Двенадцать Апостолов - Сборка корпуса

Я немного не понял. 4 мм. киль - это есть. А рейки по 0,6 мм. Это я так понял шпон (сапеле)? а какже те рейки, которыми обшиваем в черновую борта? Они каждая по 3 мм. причем если ими обшить киль с обеих сторон это 4+3+3=10 мм. ну ошкурить по 1,5 слева и справа то получится 7 мм.

Я немного не понял. 4 мм. киль - это есть. А рейки по 0,6 мм. Это я так понял шпон (сапеле)? а какже те рейки, которыми обшиваем в черновую борта? Они каждая по 3 мм. причем если ими обшить киль с обеих сторон это 4+3+3=10 мм. ну ошкурить по 1,5 слева и справа то получится 7 мм.[/quote]
Надо подогнать под ахтерштевень (тот что в корме,на него руль вешается),
нужно черновой выйти на 4мм,т.к форштевень,ахтерштевнь,и киль 4мм.

Вероятно ты не совсем прав...
1. Рейки для черновой обшивки корпуса из березы имеют размер 2х5х300 мм, а не 3 мм, как ты ошибочно указал.
2. Этими рейками киль никто обшивать и не собирается. Киль и штевни снизу до ватерлинии мы будем обшивать рейками из сапеле, которые имеют размер 0,6х5х300 мм. Таким образом толщина киля составит 5,3 мм (с учетом клея). Что-то уберется ошкуриванием. Итог составит около 5,0-5,2 мм.
3. Форштевень выше ватерлинии будем обшивать планками из липы 0,6х5х300 мм.
4. Убедительно прошу скачать и изучить скан 49-го номера в испанской версии. Ссылка на него есть на стр. 2 ветки "Новости от иностранных коллег" (от 14.10 с.г.).
Удачи в постройке! Обращайся!

ДядяСаша:"...плюс немного покурим...",ОЙ! "немного поШкурим", ошибся, извините! Пошкурим, конечно, и толщина будет в норме!

Ответ На твой вопрос , есть в подставке под корабль, возьми линейку и проверь размер киля...в подставке..

Ответ На твой вопрос , есть в подставке под корабль, возьми линейку и проверь размер киля...в подставке..[/quote]
Зачем подставку мерить,4мм толщина штевней,
без чистовой обшивки.

Я не то чтобы не прав))) Я просто не в курсе. Видимо штевень и киль будут приклеиваться потом сверху черновой (чистовой) обшивки, как в ситуации со шлюпками.

Добавлено спустя 4 минуты 40 секунд:

Я бы с удовольствием(((( Не могу найти извините за слабую подготовку)))) Ну правда, еще не совсем уверенно ориентируюсь в темах.

В новостях иностранных коллег,на 2 стр,выделено зелёным.

Ссыль - зеленая)))) Это понятно. Спасибо. Пошел искать "новости от иностранных коллег")))

Добавлено спустя 6 минут 50 секунд:
ВСЕ!)
нашел, разобрался. Так и есть все эти детали будут приклеиваться поверх обшивки, по всей линии, от носа до кормы. Тогда вопросов больше нет))) Спасибо что пояснили. Возвращаюсь к постройке)))
p.s. Прошу понять - я строю впервые)

Добавлено спустя 11 минут 10 секунд:
Я еще подумал, почему в подставке есть прорезь под киль, а днище корабля обшивается рейкой и никакого выступа не наблюдается. Теперь то я понял что к чему, но есть еще один момент. Обшивку к краю киля придется сводить "вноль" (имеется ввиду кормовая часть киля), не будет ошибкой сразу зауживать рейки грубой обшивки, или например сам элемент к которому будут клеиться рейки?
Надеюсь я правильно изложил свой вопрос.

Никаких "поверх обшивки"!!!
Итальянские коллеги обсуждали этот вопрос и пришли к выводу, что есть расхождения в рекомендациях по черновой обшивке в районе киля между DVD и инструкцией в журнале. Думаю перевода не надо, все понятно по картинкам.

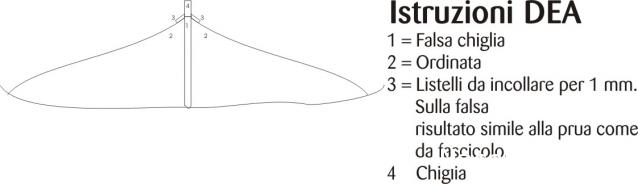

Вот как по журнальному и по DVD:

Итальянцы пришли к мнению, что вот так будет правильней:

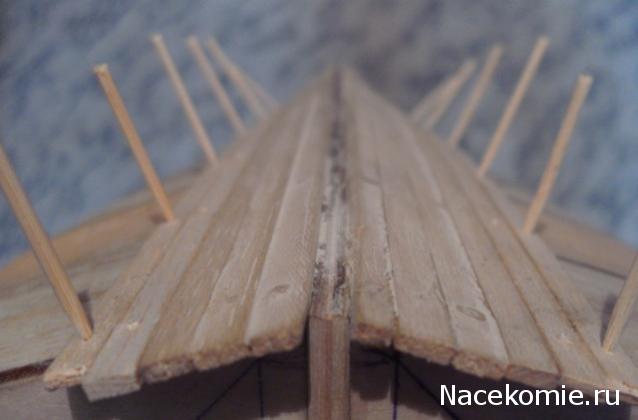

Так выглядит на моем "йожике":

Надеюсь помог. Удачи в постройке!

Правильно сделал! Как пример всем.

Всем здравствуйте!
Итальянский коллега TARKON поделился ссылкой на российский сайт, где выложена 3D модель "12 Апостолов": http://dwg.ru/dnl/11207
К сожалению у меня не установлен АutoСad, поэтому рассмотреть не удалось...
Всем удачи!

Так вот как они себе представляют "образец корабельной архитектуры"! Стоит посмотреть, чтобы узнать, как делать не надо

Примерно что-то подобное я и предполагал, но как уже говорил - рассмотреть не могу. Хоть на словах объясните - что там за "чудо" в 3D? Спасибо!

Ничего хорошего! Особенно в носовой части.

А как Итальянский коллега TARKON сам комментирует увиденное на российском сайте?

Да в принципе никак. Вот его сообщение (перевод мой, может не совсем точен):
"Приветствую всех, я решил взять комплект в коробке Ranger (Рейнджер), чтобы попрактиковаться, поэтому я думаю, продлить время стройки "12 Апостолов", в надежде избежать ошибок.
Между тем, для тех, кто понимает кириллицу, я думаю, что нашел CAD "12 Апостолов", по крайней мере, я думаю... http://dwg.ru/dnl/11207
Я надеюсь, что оставляя ссылку не нарушил правила, прошу прощения..."

Вас понял))) Никаких). Суть ясна, детали доработаем индивидуально. На фото "Йожика" очень интересная идея, "несъемные гвозди" или это нагели - очень удобно на мой взгляд и качественно. жаль мне пока это не по плечу))) Но у меня получилось думаю не плохо, фото выложу позже. Спасибо за ответ, безусловно помогли.

Самое интересное - онлайн вьювер автокадовских файлов. До этого не сталкивался с такими, чтож, будем знать, что бывают. На самой модели смотреть не на что. Делалась по всей видимости для освоения техники моделирования, мои первые модели были примерно того же качества.

Главное чтобы в Деа по этому файлу ничего не начали выпиливать для нас.

Всем привет!

Возникло несколько вопросов. Надеюсь на вашу помощь.

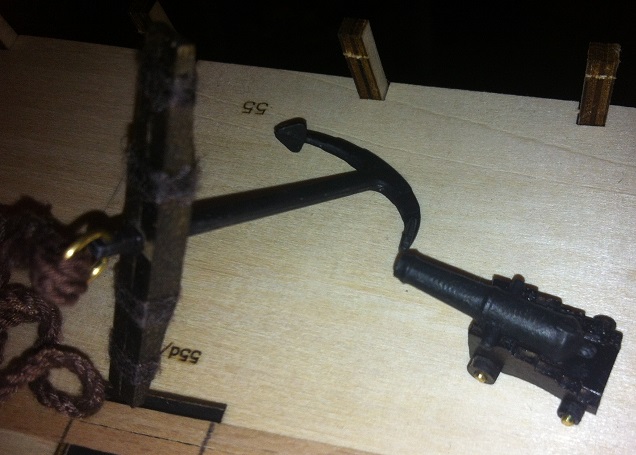

1. Когда делал пушки, брал морилку как и советовали в журнале: морёный дуб. В итоге лафеты получились как мне кажется темноватыми. Немного сливается со стволом. С якорями аналогично.


2. Надо ли клеить подъёмный клин? С ним ствол смотрит вниз.

3. Начал застилать палубу и обнаружил что в носовой части у меня получился некий бардюр. Вот думаю как-нибуть приподнять палубу в этом месте или мож сточить, но тогда не ровно будет.
