Двенадцать Апостолов - Сборка корпуса

Да да, видел. Просто думал что выбрать Журнал или Пример. Ваш совет помог выбрать. Спасибо, значит будем делать по 2 на каждом уровне. А крышки я притоплю.

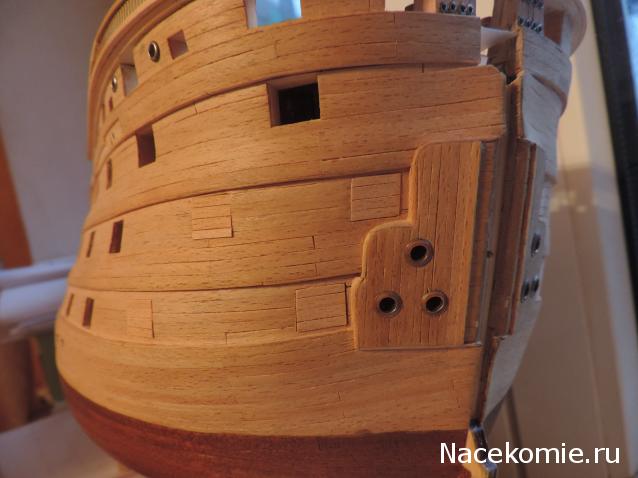

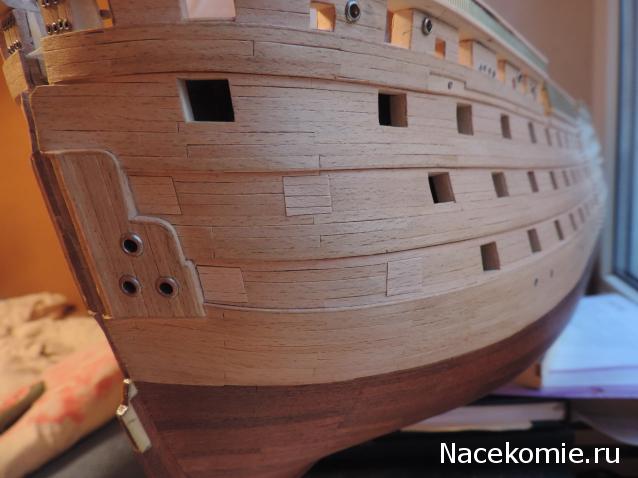

Ну вот я исправился. Крышки притопил, можно будет их еще немного сточить, совсем слегка, чтобы не затереть их совсем в борт (границы портов хочу чтоб видно было). Погонные тоже закрыл. И спасибо еще раз Константин Владимирович за "корректировку курса")))))
p.s. Там, где общий вид погонных восьми портов, такая перспектива на макросъемке)))) Вытянуло как то корабль, но суть не в этом - фотографировал именно порты.

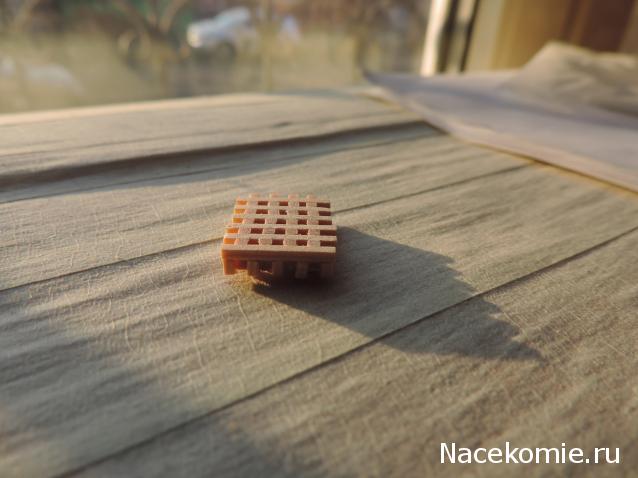

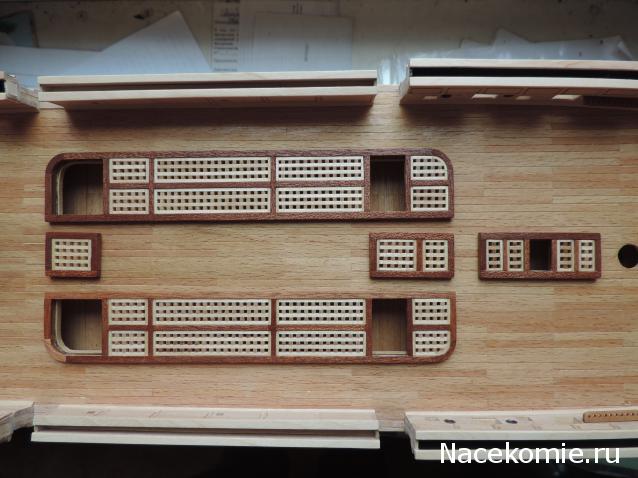

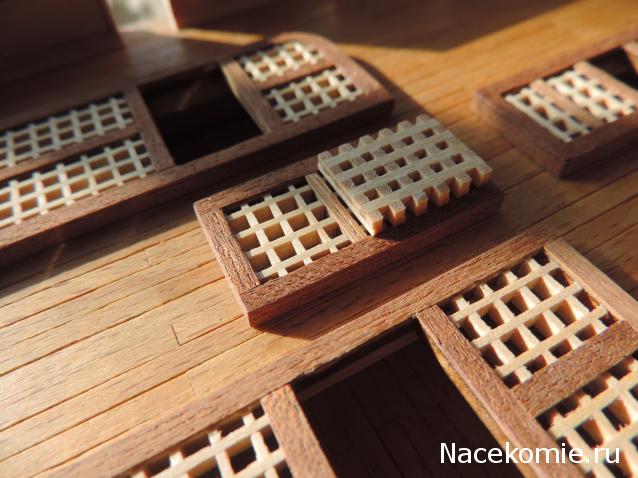

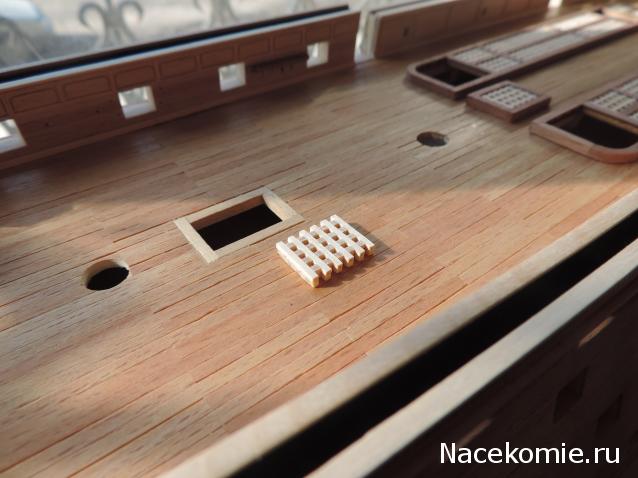

Вот сидел я смотрел, смотрел, ссылки прочитал, и решил сделать решетку сам. Немного не так, как писали на форумах (по ссылке), использовал рейки от ДеА 1,5х1,5 мм. Теперь вот думаю, а для каких целей ДеА их мне положило?)))) Теперь для другой работы может их не хватить? Ну выкручусь как нибудь. На представленную решетку ушла одна рейка 1,5х1,5х300 мм. Фото прилагаю в сравнении со штатной решеткой.
P.S. Если понадобится - расскажу последовательность с фото процесса, там все просто.

Здравствуйте, Алексей! Понадобится...! Заинтриговали... С уважением, Игорь.

Здравствуйте Игорь,там все просто. В общем решил я переделать все решетки - буду завтра клеить, сделаю фото.

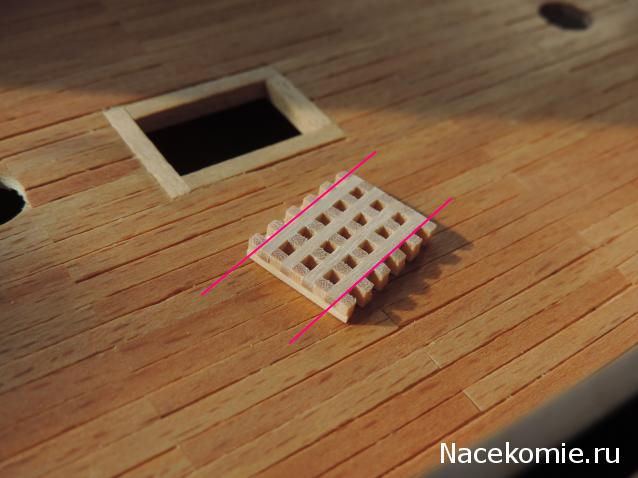

Можно, я внесу свои 5 копеек? Надо положить по бокам ещё два карлингса или обрезать существующую решётку (ИМХО). С уважением, Игорь.

Здравствуйте Игорь. Так то да.... Это в общем то заготовка, но.. НО! я уже кое что промерил - при моих размерах штатных деталей от ДЭА (каркасы для решеток) и толщины реек, используемых для изготовления решеток (1,5 мм.) - у меня не везде эти карлингсы получаются. Такая вот печаль(((((((( Хотя стараться конечно буду, спасибо.
p/s/ Там просто надо будет некоторые перемычки смещать влево, вправо, то есть сами заготовки переделывать основательно)))) Да что ж такое.... Никак не могу остановиться на журнальном материале.

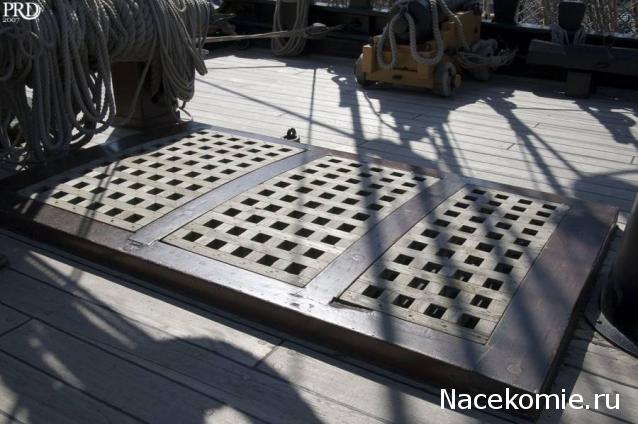

Игорь. А как быть с закругляющимся краем решетки? Там будет дугообразный карлингс? На фото модели - вообще все гораздо сложней. Я так понял там составные решетки...

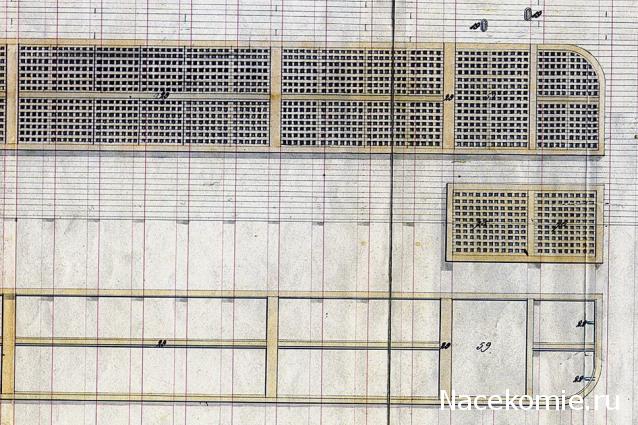

Здравствуйте, Алексей! Ради справедливости, должен сказать, что у меня самого решётки сделаны так же как Ваши. Я не смог втиснуть ещё две рамки. Причина - несоответствие масштаба моей рустерной решётки. Теоретически (ИМХО) решетки имели съёмную рамную конструкцию. Думаю. что закруглённый край рустера не был исключением. По моим данным, ширина реек и проёма между ними составляла 3 дюйма=76,2мм. Так как, конструкция была увесиста, то решетка делалась из отдельных фрагментов, которые способен поднять человек. Отсюда и такое секционирование. Всё это хорошо видно на чертеже. С уважением, Игорь.

Здравствуйте Игорь. Да, точно! У меня чертеж чуть похуже,а тут видно. Что ж)))) Будем работать))))Спасибо.

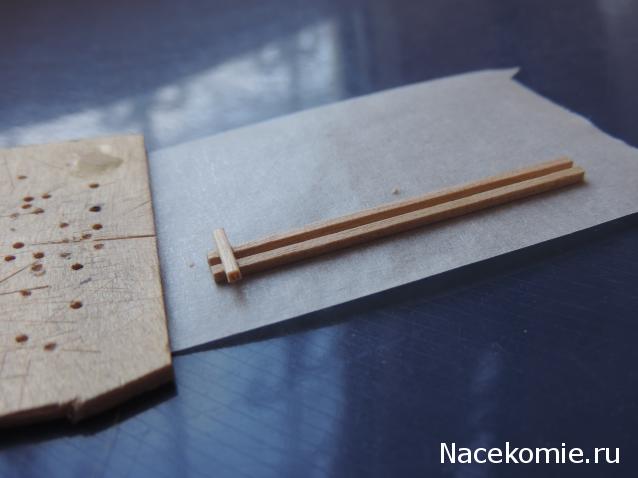

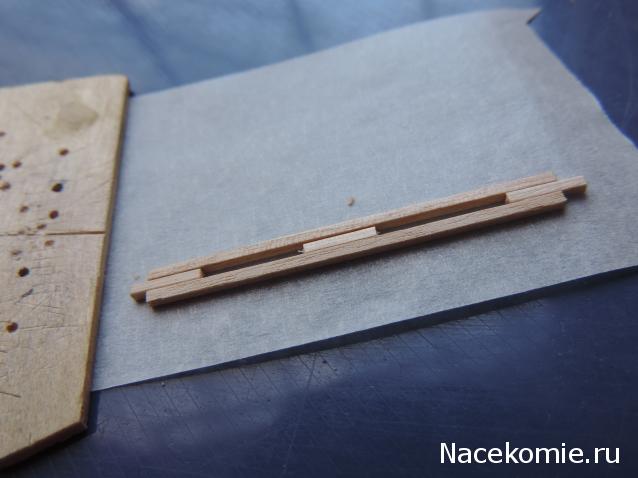

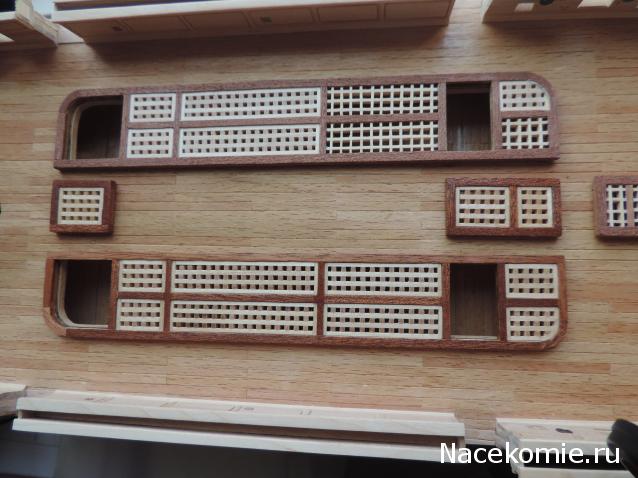

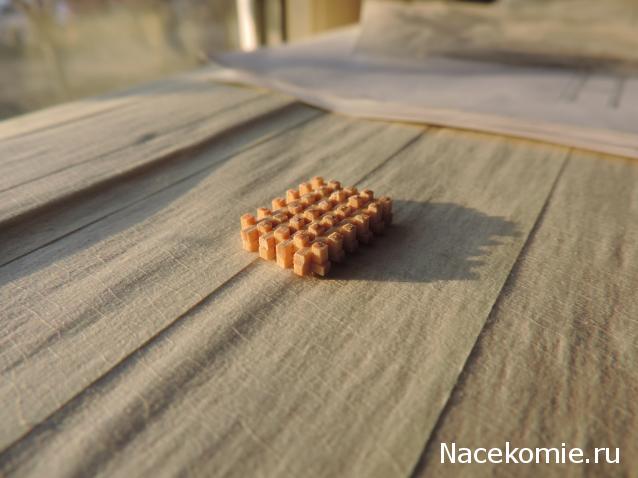

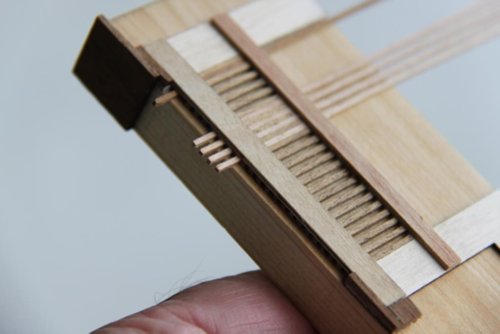

Ну вот я наконец то смог сделать фото. Верней несколько решеток и фото. Делал я их просто. На малярный скотч клеил направляющие рейки 1,5Х1,5 мм., на них поперечные, чередуя их "пеньками" из той же рейки. Потом заполнял такими же пеньками промежутки с другой стороны, потом стачивал лишнее, ну и рамку клеил. Из фото все видно надеюсь. Еле еле втиснул получившийся результат в стандартную рамку. Вот что получилось. Думаю после обработки лаком будет красивей.

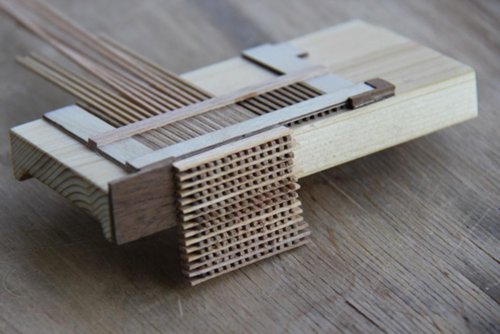

Здравствуйте, Алексей! Браво! Вы великолепно справились с невыполнимой задачей: впихнули крайние карлингсы!!! Хочу восполнить свою благодарность за показ и отличное качество работы небольшой репликой. Предложенный Вами способ, немного сложен. Человеку, не обладающему вашими способностями, будет трудно выполнить такую работу с хорошим качеством из-за сложности в точном позиционировании колобашек (пеньков) на заданном расстоянии друг от друга. Для "кондукторизации" процесса можно воспользоваться приспособлением от Петра (представлена Николаем): ссылка http://serikoffshipmodels.com/forum/5-1 ... 1439900126
С уважением, Игорь.

Хочется только отметить один момент, при тонировке решетки пеньки окрасятся в более темный цвет чем лежаки.

Это да. Там волокна идут вверх (поперек). Ну что поделаешь? По предыдущей технологии, с кондуктором, кстати тоже самое будет))))Будем считать это издержками, а может я вообще тонировать не буду, покрашу бесцветным лаком и все.

Здравствуйте Игорь. Вы конечно несколько переоцениваете мои способности))) Там не сложно ставить эти пеньки. Размещать их надо строго над продольным рейками, а сбоку они сами упираются в поперечные рейки. вот и все. Главное следить за перпендикулярностью поперечных коротких реек, они норовят закосячиться.

Здравствуйте! Да, это так. Этот метод имеет и другие недостатки, о которых говорится на форуме. И поэтому, данный способ Петра был доработан Николаем: здесь обе части решетки имеют горизонтальную укладку пересекающихся реек, ссылка: http://serikoffshipmodels.com/forum/5-1 ... 1440139895, только теперь каждая спаренная рейка (гребенка) отрезается, а решетка собирается уже после нарезки "гребенок". Для меня, этот способ кажется наиболее простым в исполнении и привлекательным по комфорту работы.
С уважением, Игорь.

Я видел эти технологии в теме "орудийная палуба", обе ссылки. Именно они вдохновили меня на переделку решеток, и я осознанно не стал идти по этому пути. По причине того, что:
1 - у меня нет столько материала, подходящего по размерам и сорту дерева (я пользуюсь тем, что дал издатель);
2 - я сомневаюсь (обосновано) что смогу ровно отсечь готовую гребенку, ибо что-то подобное уже пробовал раньше.
Но, тем не менее, как говаривал один мой знакомый, когда возникали сомнения: "лучше чем было"))))

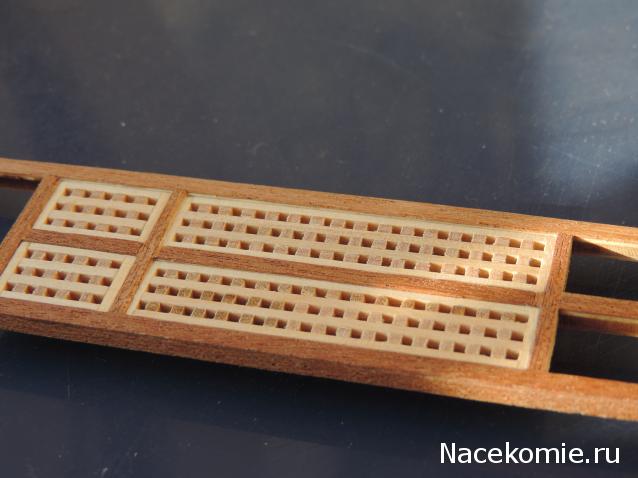

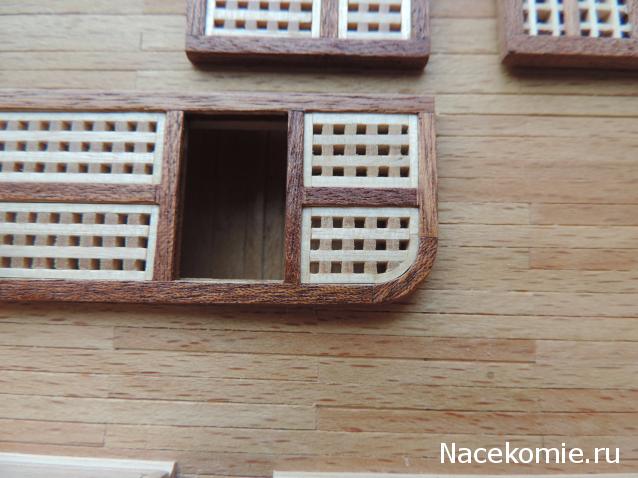

Ну вот первые промежуточные результаты. После покрытия цапонлаком кстати, цвет не поменялся, просто дерево стало ярче, чище чтоли... красиво смотрится сапеле.

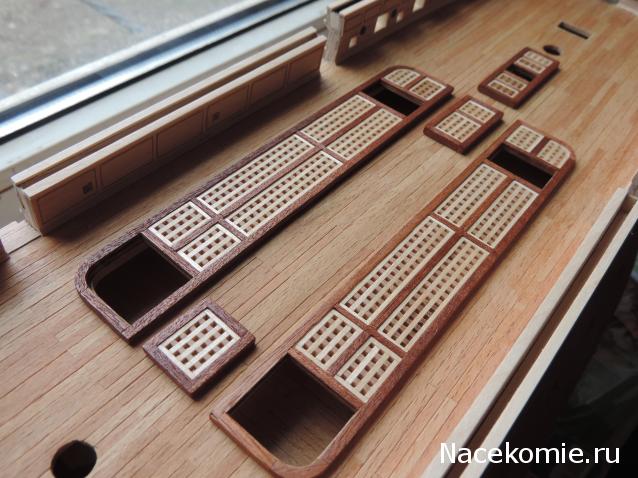

Все. Решетки переделал. Буду дальше заниматься корпусом. Пора переходить на корму и начинать обшивку медью.

Приветствую, Алексей! Моё мнение - очень реалистично! Даже при более крупном масштабе ячейки и решетки (должны быть около 1мм) они, в отличие от журнальных, сделаны равновеликими (решетка=ячейке), а это выгодно смотрится (ИМХО). На торцах вертикальных перегородок я не вижу сколов от шлифовки. Вы хороший столяр - это, наверное наследственное. Браво С уважением, Игорь.

Здравствуйте Игорь. Спасибо за отзыв) Мне тоже понравилось что ячейки равномерные, соответствуют толщине бруса.


Сам удивлен почему их нет? Было пару раз и все. Думаю это связано с проклейкой "пеньков" по всей плоскости прилегания, а может просто потому что наждачная бумага мелкозернистая...
