Двенадцать Апостолов - Сборка корпуса

Спасибо. ))) Сейчас вспомнил!!! А ведь еще 4 кормовых порта забыл. их надо прорезать и заглушить. Ой ой. Ну прорежем в первую очередь. Еще не поздно.

И правильно сделал, что не стал слушать издателя, а прорезал носовой орудийный порт по правому борту - так исторически вернее.

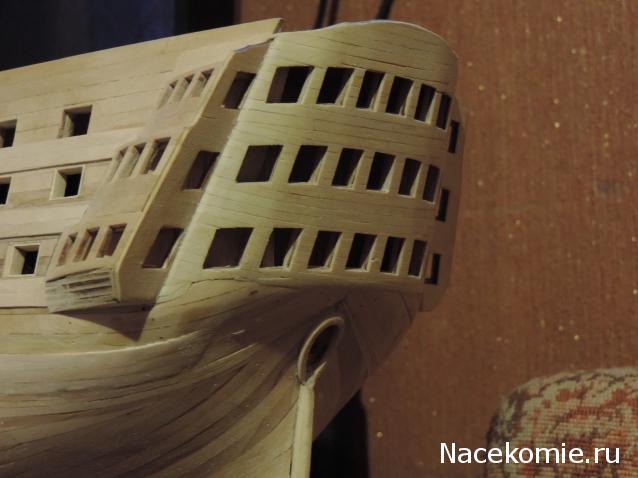

Фото с кормы бы...)
Пора руль примерят, так что было бы интересно...

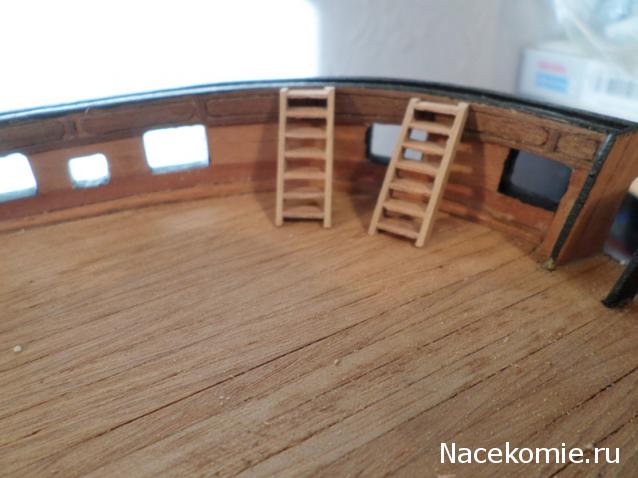

Я сделал такую приспособу для сборки трапов. Очень просто и красиво получается. Лучше, чем в журналах.

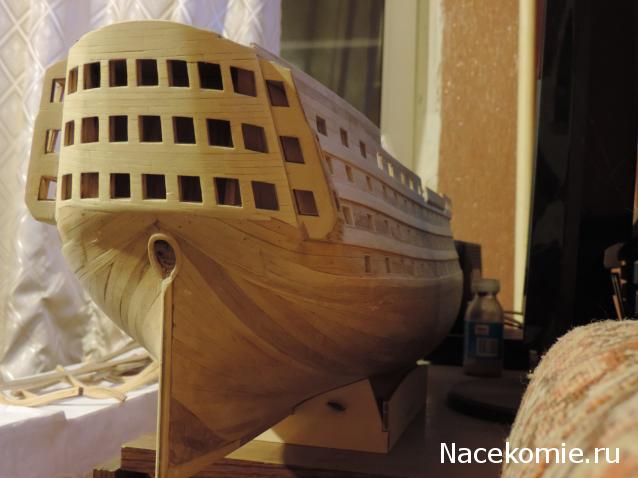

Фото при искусственном свете поэтому может хромать. И шероховатости помоему стали как то гипертрофированы))). И макросъемка немного искажает пропорции, даже линия бархоутов в этой перспективе кривая))) Почему-то.... Хотя если камеру поднять выше ватерлинии - все выравнивается.

Размеры можно ?? Угол наклона шаблона.Вообщем по под робней.

Я думаю размеры вы сами задаете в этом случае. Угол наклона шаблонов относительно тетив трапа - будет соответствовать углу наклона трапа в готовом виде по отношению к палубе (потому что ступени параллельны палубе). Искомая ширина трапа будет соответствовать ширине шаблонов за вычетом толщины тетив. Разбег между ступенями будет практически одинаковым и будет продиктован толщиной рейки, которую вы используете для шаблонов. Ну руководствуйтесь количеством ступеней на трап - 7-8 штук. В зависимости от высоты трапа. А вообще все это делается помоему на глаз, экспериментальным путем))))

Подробно об этом шаблоне в моём фотоочёте. Соглашусь с alxtagan по описанию и функциональности. Кроме того по этому шаблону можно сделать ВСЕ необходимые трапы для ДА любой ширины. Всё зависит от длины ступеней.

Вообще это моя первая модель, и я не специалист. Но несмотря на то, что строю апостолов всего два года, надо отдать должное форуму и ведущим специалистам)))) Благодаря вашим советам работа идет как надо и доставляет настоящее удовольствие от сделанного. Приобретенный благодаря форуму и присутствующим опыт (маленький еще))) тем не менее позволяет уже кому - то отвечать, и отвечать правильно))) Спасибо!

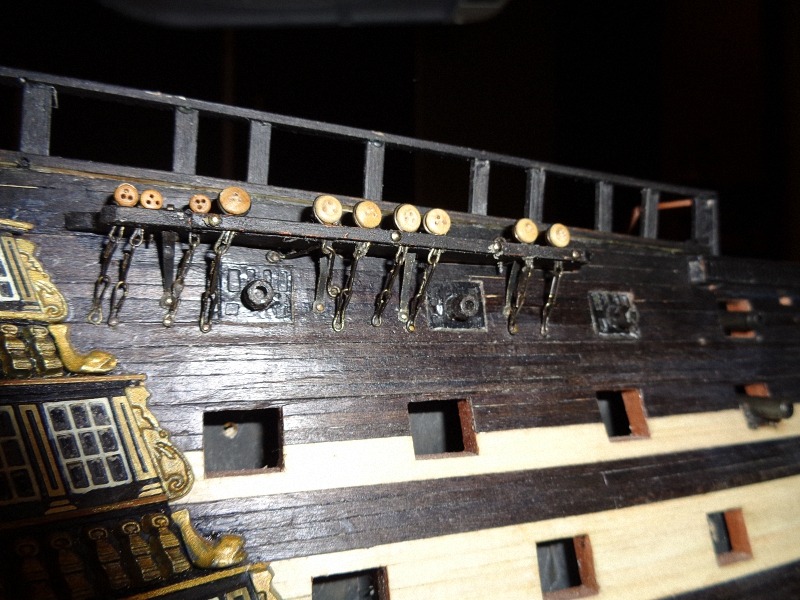

Оборудовал первый руслень



Константин Владимирович, ответьте пожалуйста, не рано я начал закреплять русленя, не помешают ли они в дальнейшей работе?

Вот это Класс!!! Руслени и вантпутенсы смотрятся реально... Я уже тоже хочу сделать закрытые крышки портов на юте!!! наверное слооооожноооо)))))

По борту основные работы - установка крышек портов и артиллерии. Если этому не мешают, то всё в порядке!

у меня вопрос - как устанавливаются фальш-пушки

Никак не могу понять логику тех, кто в Деагостини придумывал порядок и технологию сборки корабля. Могу понять, что они для нетерпеливых разбавляют: собери пару пушечек, собери баркасик. Но ведь понятно, что при такой разбросанной во времени технологии как пушки, так и баркасы будут "коровами пеструшками". Я это понял сразу и с пушками и баркасами не спешу.
Сделал корректировки и в общую технологию. Порядок сборки подкорректировал "по своему уму". Я так понимаю, что не я один такой. На снимках чуть выше есть офицерские каюты и нет чистовой обшивки.
Я не профессионал высокого класса и прикинул, если сначала сделать чистовую обшивку ниже ватерлинии, а потом резать 4 мм под фальшкиль, ахтерштевень и форштевень - обязательно сделаю на уже уложенной чистовой обшивке задиры. Они это не понимают? Я врезаю все, а теперь буду делать чистовую обшивку.
Я не понимаю, почему надо вклеивать несколько миллиметров фальшкиля, ахтерштевеня и форштевеня? Не проще было бы сразу удлинить килевую рамку?
Попробовал разметить ватерлинию при помощи приспособы, за которую заплатил деньги. Если бы рядом были полицаи, наверняка бы схлопотал 15 суток. Поразмышлял - получилось точнее и проще. Использовал тисочки. И так во многом. А началось с того, как придумал проще собирать лафеты.
Не первый раз сталкиваюсь с подобными журнальными рекомендациями и возникает мысль: предлагают сделать не как быстрее и оптимальнее, а как подольше. Это хорошо в борьбе с безработицей в рамках страны. Мне-то это зачем?
Вот, выговорился и сделал вывод: не спешить со сборкой, продумывая стратегия. Благо есть буржуйсуий форум со сканами журналов номеров на 10 вперед.

Константин Владимирович, спасибо за помощь.

olegnlr, alxtagan Двенадцать Апостолов №91 - 28.11.2014 Детали для сборки: (круглая рейка 5х300 мм – 5 шт.; круглая рейка 4х300 мм – 6 шт.; круглая рейка 3х300 мм – 2 шт.; фальшпушки (для квартердека) – 3 шт.; рамки орудийных портов для фальшпушек квартердека - 3 шт.).
Я устанавливал полноценные пушки без обвязки давно, перед установкой палубы квартердека.

Вот, ещё один мой единомышленник. Теория патворка такова! Никуда не денешься! Хочешь иметь хорошую модель (редкую) - имей терпение! Иначе сплошной косяк получится, а не модель. С момента окончания работ по сборке моей модели прошло почти полгода. За этот период я искал подходящего момента, чтобы начать работу дальше. Накопив журналов до 89 номера, я могу с чистой совестью приступить, внести какие-то изменения, согласно основному чертежа. До сих пор не могу ДОГАДАТЬСЯ, когда автор предложит Нам приклеить кормовые балконы? Всё какую-то хрень предлагает собирать типа "собери и отложи до лучших времён".

В сборке я отстаю. Мог бы поделиться методикой сборки лафетов, как я размечал ватерлинию. Но актуально ли это сейчас, учитывая что я отстаю...

Торопиться не надо! Делай так, как считаешь нужным, тебя никто не гонит. Заодно и посмотришь, чего и как делать, как избежать ошибок. УДАЧИ!!!

А тут и не надо понимать)))) Могу сказать одно. Есть люди, которые работают над каждым номером журнала ровно неделю. И идут по графику. Они строят журнальную версию модели. В этом нет ничего плохого. В итоге у них получится приближенная к оригиналу модель. Неспециалисту она вполне понравится и послужит прекрасным украшением любого интерьера)))) Но если вы хотите вникнуть в технологию постройки, приблизиться к оригиналу и получить настоящее удовольствие от проделанной работы и приобретенного опыта - форум вам в помощь. Последовательность постройки в таком случае конечно надо менять, технологию улучшать. А типовые детали и узлы конечно монтировать только группой. Так вы достигните однообразия. А вообще строить "ПО УМУ" гораздо интересней))))

У нас всё актуально..У некоторых досих пор аппостолы в столах..всё всё опубликовывайте..
