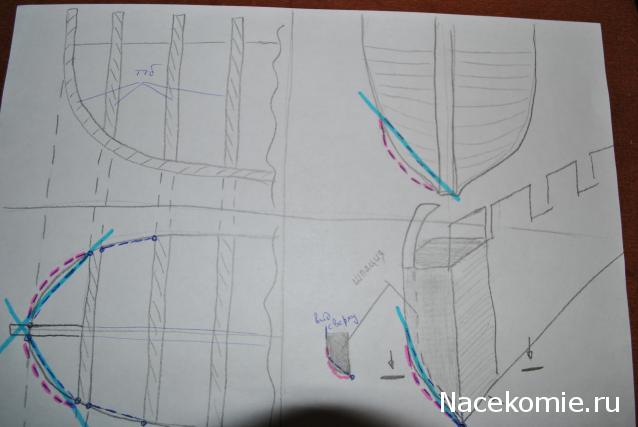

Товарищи, уделите пожалуйста минуту внимания начинающему и страждущему..По нашей ветке ничего подобного не нашел.... Вопрос следующий: из геометрии корабля понятно-что линии, соединяющие условные точки ( будем считать ими середины соседствующих шпангоутов) не являются прямыми, а имеют форму изогнутую - параболическую. И вот возник вопрос: видя как наши коллеги заполняют шпации (особенно носовой части) чему они равняются при шлифовке: ведь можно и по прямой между соседними ШГ сточить, а можно такие "уши спаниеля/камни в носках" оставить, что мама-не горюй... Я ведь как понимаю: заполнение шпаций - есть помощь при установке обшивки. а если, будем так говорить "геометрии шпаций не хватает объема - заточка по прямой" - рейки не будут с ними плотно соприкасаться - и возможно я их буду изламывать для полного соприкосновения, а если "контур" носовых шпаций будет напоминать "флюс" - тоже не айс.... На фото пытался выразить всё графически: синие линии - шпация стачивается по прямой, красная - со "скулой"..., карандаш - считаю золотой серединой - только как её поймать... Причем это для меня ОЧЕНЬ важный вопрос в плане облегчения обшивки носа и кормы, ибо средние ШГ позволяют заполнять их брусками соотв. размеров. p/s/ пожалуй потренируюсь на пеноплексе.... з/ы/ы рейка от баунти № 57 дает плавный изгиб)
Я при заполнении шпаций стачивал полукруглым напильником и старался добиться не прямой, а округрой формы, для подгонки прокладывал полоску шпона (чтоб видеть как он ляжет).
01 май 2013, 05:45
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Двенадцать Апостолов - Сборка корпуса
sarcofago писал(а):
только как её поймать...
На теоретическом чертеже показаны горизонтальные сечения (ватерлинии и палубы) от киля до планширя. Можно вырезать из картона лекала.
Зарегистрирован: 30 янв 2012, 16:38 Сообщения: 353 Откуда: Москва
Re: Двенадцать Апостолов - Сборка корпуса
Я вот тут попробовал отмасштабировать детальки из 15-16 номеров. Получилось. Примерил к кораблю все практически идеально вот кому может пригодится. Ссылка на яндекс диске http://yadi.sk/d/r5c6prUf4WE20
Придёт время, прикупим эти номера и примерим эти детальки. Торопиться не будем....
02 май 2013, 22:21
R7sH
Зарегистрирован: 09 мар 2013, 09:32 Сообщения: 48 Откуда: Г. Москва
Re: Двенадцать Апостолов - Сборка корпуса
13-ый номер на руках))
Мило удивила вкладка от издателя про неверно изготовленные детали без пазов... По журналу по-моему они называются так: "пяртнерс бизань-мачты"...
"Несмотря на то, что отсутствующие отверстия под мачту можно просверлить самим следую инструкциям в журнале, в выпуске № 16 мы вложим дополнительно правильно изготовленные детали."
Зарегистрирован: 30 янв 2012, 16:38 Сообщения: 353 Откуда: Москва
Re: Двенадцать Апостолов - Сборка корпуса

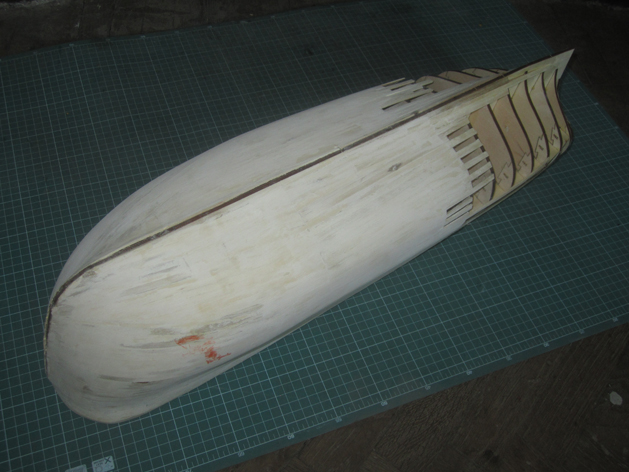

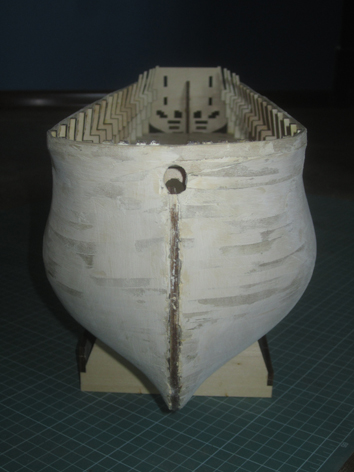

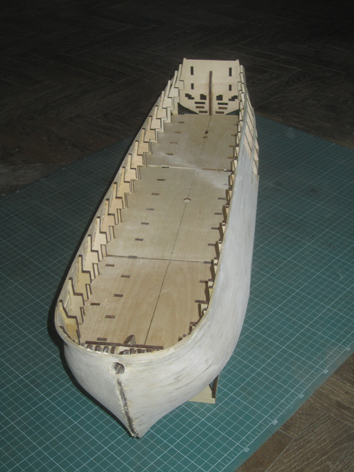

На всякий случай силовой набор все брал в двух экземплярах. Первый использовал в качестве кошки для тренировки и выявления косяков, поэтому собирал по мере выхода выпусков. Итальяны дают сканы журналов в очень хорошем качестве ну я и не удержался. Вот так будет выглядеть наш корпус после 16-го номера. Долго думал , что будет дальше и пришел к выводу что еще один точно такой же ярус будет. Но дождусь 17-го у Итальянцев и тогда еще один ярус под полупушки не составит труда сделать. Поэтому пока не красил. С итальянцами облом. Зато нашел вот это: 17 - детали фальшпалубы левой стороны, крепления (усиления) фальшпалубы, якорь, нить 0,15, нить 1,5. 18 - детали фальшпалубы правой стороны, крепления (усиления) фальшпалубы, световой люк. Соответственно продолжу еще один ярус под фальшпушки. И покрашу всю внутренность.
Последний раз редактировалось garryniy 05 май 2013, 21:06, всего редактировалось 2 раз(а).
Автору РЕСПЕКТ! А я пилить из фанеры ничего не собираюсь... Есть же готовое решение, которое можно доработать до нужного Вам идеала. Торопиться не надо...
Да не бывает никогда готового решения...По этому мы тут и роимся...Пытаемся узнать тонкости и навыки..А то что предлагают по деталям,будет топорно, надо вносить своё более подходящее к оригиналу..
Это, конечно хорошо, но зачем обшивать корпус без штевней? Совершаете ГРУБУЮ ошибку, как в сборке "Баунти".
09 май 2013, 19:43
garryniy
Зарегистрирован: 30 янв 2012, 16:38 Сообщения: 353 Откуда: Москва
Re: Двенадцать Апостолов - Сборка корпуса
Vovancheg писал(а):
Это, конечно хорошо, но зачем обшивать корпус без штевней? Совершаете ГРУБУЮ ошибку, как в сборке "Баунти".
А зачем штевни под черновую обшивку?????? Они только мешаются. Пазы под них в черновой очень удобно прорезать. Лично я никогда их не ставил до черновой, а только после. Когда все зачищено, зашпаклевано и подготовлено к чистовой обшивке. Так что Владимир,- ты не прав. Человек все делает по классике. И очень не плохо у него получается. Чувствуется рука самодельщика, когда все детальки по чертежу самому вырезать надо, подручными средствами и из подручных материалов. Для ilin 14-й уже в продаже, я купил и уже все детальки на месте. Но это еще не полный обвод.,Хотя это и не проблема уже.
О-о-о.... Спасибо...Завтра продолжим...К стати там два варианта с кормой, либо идти с ДА и доводить обшивку до детали С, либо кромсать ее и гнуть по корме.Я просто не хочу платить за дрова как за золото...Вся обшивка мне встала в 200 руб.
Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять Фото
(человек старался!) Молодец!
Всё правильно! Чистовую без штевней лучше не начинать!
