Двенадцать Апостолов - Сборка корпуса

Макросъемка как показывает, никогда бы не заметил, что не ровно вырезал порт

Кстати кто еще не начал обшивать,в партворке рейки обшивки разных цветов,предлагаю выбрать темные и два пояса пустить от нижней палубы,будет 10 мм,их же и отмерять будем при разметке портов,а следующий пояс светлый,так сказать черновой бархоут получится и порты размечать легче будет.ну и т.д. следующие пояса,если размеры пойдут.

Я вот тут подумал. Я порты верхней палубы и фальшборт буду делать так:
- срежу топбимперсы по ширине, пусть будут не толще 2-3 мм., ну такой-же толщины как рейки обшивки.
- оклею порты изнутри рейками (как бы рамки сразу сделаю)
- установлю ватервейс.
- начну клеить фальшборт, сразу размечая и подрезая рейки обшивки фальшборта под рамки портов, чтобы они по месту уже образовывали порт.
- потом надфилем выравниваю огрехи.
Просто не хочу изнутри что-то резать или размечать рискуя не попасть. И потом у меня палуба уже застелена.

Вопрос профессионалам и просто тем кто уже прошел эту стадию. Рамки в порты верхней палубы вклеили уже? Каков размер готовых портов в свету? Фальшборт срезали по верхнему краю портов? Рамку тоже получается частично срезали? Спасибо.

7.5 х 9.0 мм готовый порт, 4.5 мм от палубы до нижнего среза порта, около 13 мм высота фальшборта.

Спасибо, возьму на заметку.

Если по чертежу то верхнию планку рамки порта образует планширь.

Подскажите где можно посмотреть схему медной обшивки российских кораблей?

Приветствую всех! Хочу высказаться по поводу своей глупости.
Прорезал порты по журнальному (НЕ ПОВТОРЯТЬ-ТЯГОСТНО ИСПРАВЛЯТЬ), а только потом у меня появился чертёж 1:100 и началось. Все порты надо перерезать, опускать и сдвигать. Можно конечно оставить и так, но суть не в исторической достоверности, а в том, что корпус просто не смотрится. Узкие бархоуты, коечные сетки - конструктивно и визуально сужающие корпус. Нет той мощи! Но это моё мнение. Третий день раздумываю над тем - может содрать всю обшивку и начать заново!

Успехов всем!

Содрать обшивку!?!?!?!? , а не проще заказать тогда уж все 50 выпусков заново у издателя, а этот корабль подарить детям?

Ну уж нет! Обратного хода нет. Косяков много, многие исправляются по ходу работы. Что есть, то есть! Если хотите, чтобы было всё, как по чертежу, то начинайте с ноля. Вот тогда всё и получится. А тут чаще приходится мириться с этими косяками. В конце концов модель делается для души, а корабль для плавания. По максимуму, конечно стараюсь приблизить этот патворк к оригиналу. Сейчас готовлю корпус к покраске. После покраски опубликую фотки.

Именно так. Получил 5 выпусков сразу 48 по 52. Все посмотрел. Малку положили, можно ватервейс фигурный сделать. В остальном пока все нормально (если учесть что план работ у меня несколько иной последовательности чем у издателя).

Володя ткни носом, как размечать под покраску.

Лично я до этого создавал макеты только архитектурных сооружений, это мой первый корабль.Я делаю по большому счёту по журнала, набираю опыт, и стараюсь вникнуть в чертежи, и вообще в судостроение.Когда закончу апостолов, займусь летучим голландцем, уже сейчас собираю чертежи, фотографии и тому подобное.Хочу в полный самопил уйти.Ведь как никак свои здания я строю не по партворкам, а сам с ноля, по чертежам.

Друзья. Получил с 48 выпуском барказ. Обратил внимание что он меньше первого. Напомните пожалуйста, Это второй барказ? Других не было? И еще... Большой барказ, который был раньше - он один всего на корабле такого размера?

Сначала разметь ватерлинию, если не делал обшивку по журналу. У меня днище прошпаклёвано и загрунтовано акриловой грунтовкой Revel, подготовлено под медную обшивку. А выше по борту сначала красим аэрографом вдоль портов белой акриловой краской полуматовой Revel, даём просохнуть как следует, потом скотчем Tamya заклеиваем белые полосы вдоль портов согласно фотографиям http://forum.modelsworld.ru/topic1447start0.html и красим чёрной акриловой краской борта и корму. После высыхания краски аккуратно отделяем скотч и получаем ровную границу между белым и чёрным цветом. Палубу надо будет заклеить бумагой, чтобы не испачкать краской от аэрографа. Порты внутри потом просто прокрасить кистью чёрной краской. Вот, примерно моя технология покраски.

Благодарю! Обшивка сделана по журналу. Бархоуты тоже по журналу. . Вроде не так уж страшно и смотрятся ИМХО. Аэра нет. Буду красить кистью. Опыт есть по пластику.

Фотки бы позырить...

Сегодня постараюсь после работы скинуть.

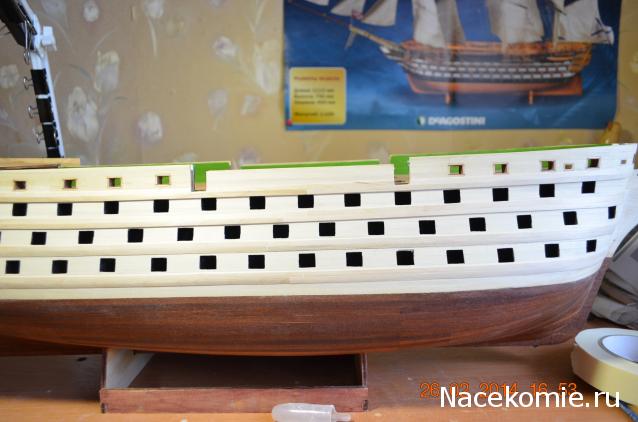

Вот, собсно, что имеем. 2 от низа (ну или 3 сверху) бархоут кверх тормашками. Заметил поздно... . Переделывать не буду. Думаю на мореплавательные характеристики это мало как повлияет.
