Двенадцать Апостолов - Сборка корпуса

Мне сложно сказать... Несоотвествие? смотря чему. Если мы говорим о масштабе, размерах чертежах и.т.д. - может быть. С другой стороны порты я разметил ровно, ступенек нет, прорезаю в основном тоже ровно, без косяков. Моему взгляду на эстетичность и смотрибельность - вполне соответствует. Я на счет ширины бархоутов не парюсь - меня устроят любые бархоуты.

Подожди... что значит разметить бархоуты? Провести две параллельные линии между портами? Та я это как бы делал. Порты намечал по шаблону, а выравнивал потом по горизонтали прикладывая к борту рейки обшивки (чем не бархоуты?)))

Володя, приветствую! Подскажи размеры и сечение ватервейса. ( я так понимаю, по-простому это плинтус на палубу?)

Это ты правильно сделал! Одобрям-с!!!!

Ватервейс у меня - рейка буковая сечением 2х1мм, приклеена до чистовой обшивки борта. Потом от неё я сделал чистовую обшивку борта из грушевых реек сечением 4х0,5мм. Борта красить не буду, покрою шеллаком по груше - очень благородный оттенок получается!

Спасибо за поддержку) Я так понимаю буковые рейки остались от других кораблей. Вот думаю мне придется распускать имеющиеся рейки черновой обшивки чтобы сделать ватервейс.
В принципе я уже понял как делается фальшборт, как делается планширь и коечные сетки, ватервейс и бархоуты тоже понял. Дальше могу уже спокойно собирать корпус самостоятельно с использованием конечно материалов издателя. Остался только вопрос по высоте фальшборта, сеток и т.д. Спасибо уважаемым специалистам и остальным форумчанам. Думаю и дальше с вашей помощью все будет выяснено. Спасибо.

Vovancheg Огромное спасибо за фото вашей работы, очень многое стала ясным как строить!!!
Я вот сейчас планширь вытачиваю из яблоневой кривулины, процесс очень медленный, елетро рубанком не подобратся приходится ножом и шлиф машиной, надеюсь результат будет стоить этого.

Проще вырезать из линейки, как это сделал Константин Владимирович viewtopic.php?f=103&t=9712&start=620

Не очень очевидно, как на орла корону одеть... явных мест посадки нету и какой стороной ее клеить? И чем бы его выкрасить?

Ну отчего же. Там есть пропилы на загривке, туда именно в них помещаются ленты короны. Красить белой краской по металлу, ну или слоновая кость тоже неплохо.

Не забываем перед покраской снять ацетоном "серебрянку" (если она есть), нанести грунтовку по металлу, а затем красить.
Удачи!

А "серебрянка" это что? Спасибо.

краска это

Есть мысль переделать этого монстра с крыльями. Отрезать эти крылья и вместо них сделать другие, немного поменьше и в другом профиле, можно вырезать из дерева и закрепить на клею и штифтах. Потом покрасить. Но это только задумка, когда дело дойдёт до него, тогда и будем делать. Как сказал Чингиз-Хан - "Боишься - не делай, делаешь - не бойся!" Заканчиваю коечные стойки по бортам, есть кое-какие переделки. В этом плане ОГРОМНОЕ СПАСИБО Константину Владимировичу за подсказку!!! РЕСПЕКТ ему и УВАЖУХА!!!!

"Серебрянка" - это краска, защитное покрытие, которым обычно такие изделия покрывают на предприятиях-изготовителях. Обычно оно не очень стойкое и со временем отшелушивается. Если такое изделие сразу покрасить, то со временем краска отлетит вместе с "серебрянкой". Грунтовку необходимо подбирать совместимую с металлом.
Удачи!

Я бы не сказал что "соколик" чем то крашен (как и стволы пушек), по крайней мере 649й ничего не стер, ветошь практически чистая осталась

А что делать с изменением размеров дерева и металла под воздействием влажности воздуха и температуры? У этих материалов они разные... В теории не месте соединения появится трещины могут.

Попробуем! Где наша ни пропадала!

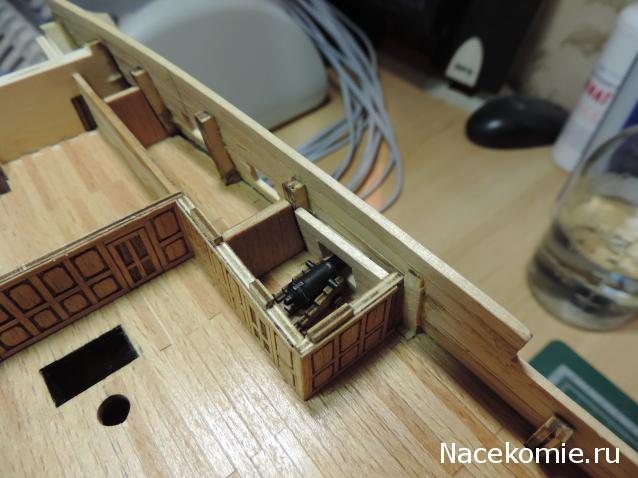

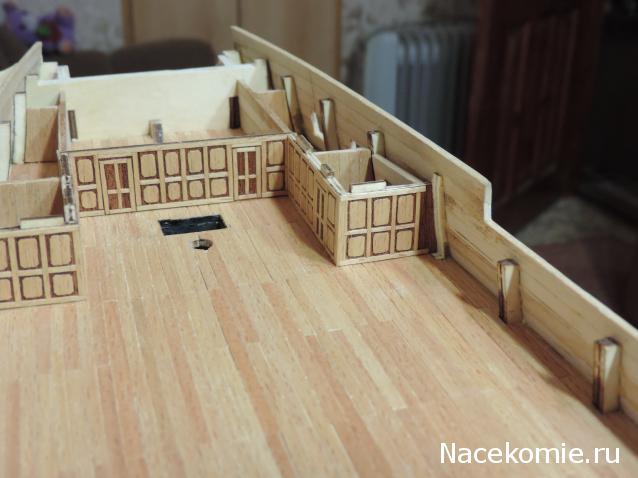

поработал сегодня над каютами для офицеров., подправил косячки, установил переборки, сделал один фрагмент фальшборта, примерил пушку. Поскольку мои шесть первых выпусков еще не пришли, примерить все шесть пушек не смог, но уже вижу что самая ближняя к корме пушка не поместится. Укорочу лафет, ничего страшного. Все таки сомневаюсь на счет размеров портов. В чем именно? Размер в свету именно того порта, в котором стоит пушка, сейчас соответствует шаблону ДЭА. Если я врежу него рамки - он сильно уменьшится, а мне кажется уменьшать некуда.... Скоро куплю сразу 5 выпусков журнала с 48 по 52, (у нас в Ростове были снежные заносы, поставки стали)))) и почитаю что-же конкретно издатель пишет про фальшборт и рамки портов верхней палубы. а пока фото.

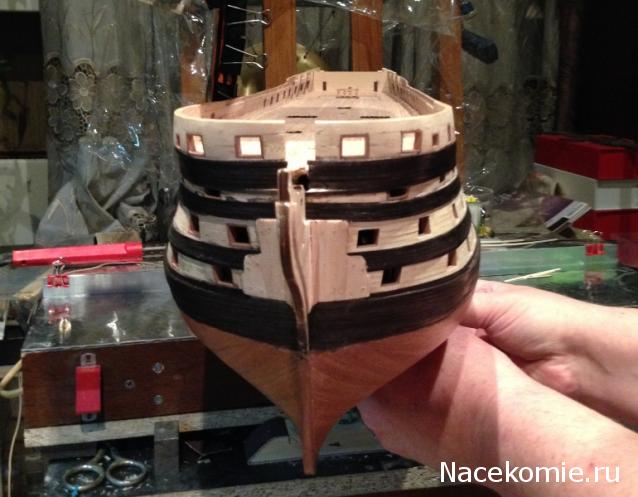

Я уже много переделал, не знаю как фото вставить, показал бы.
Вроде разобрался.





Для Nikdiesel: Подредактировал Ваше сообщение и ужал фотографии.
Рекомендации: размещайте фотографии размером 800х600 точек. Большие по размеру перегружают страницу и сервер.
Ознакомиться с инструкцией по размещению фотографий можно здесь: viewtopic.php?f=10&t=121&start=0
Удачи в постройке!
