Двенадцать Апостолов - Сборка корпуса
Автор Сообщение
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Да, Володя, по журналу. Вношу только небольшие изменения.Делать как делаешь ты нет ни времени, ни опыта. smile_20


15 фев 2014, 21:45
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Я, конечно, не идеал, есть куча косяков... smile_04 Но я их не стесняюсь,главное - вовремя заметить. Времени тоже маловато. Просто, когда есть возможность, чего-нибудь поделаю, либо умная мысля прилетит, хочется её осуществить. Примерно как-то так... Княвдигед уже 4 раза переделывал. Всё, остановился на последнем варианте, фотки будут позже... Занялся с бортами, потом по плану корма и самое основное - ПОКРАСКА!!! да, и медная обшивка днища. Вот она займёт уйму времени!


15 фев 2014, 21:52
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
В магазине "мир моделей" (не путать с теми моделями, которые на подиуме)))) Работает продавец, он же хозяин магазина, обладающий опытом сборки моделей по инструкции. В наличии полный комплект инструмента и расходников. Так вот я часто заглядываю к нему, чтобы посмотреть как будет выглядеть корабль на той или иной стадии, если делать по ДЕА. Человек собирает все по графику буква в букву. Сокрушается на счет косяков, но делает. У него своя тема. Сказать честно? Мне не нравится. Можно делать по журналу, но с разумными изменениями. Сегодня закончил наконец то отделку переборок кают, скоро выложу фото. Думаю получилось лучше чем предлагал издатель. И последовательность дальнейших операций представляю так:
После окончательной отделки переборок кают, и установки квартердека......
1. Прорезать порты
2. Уменьшить толщину топбимперсов
3. Смонтировать фальшборт.
4. Врезать рамки верхних портов
5. Смонтировать коечные сетки
6. Врезать княвдигед, киль и т.д.
7. Начать и закончить наконец чистовую обшивку
Если есть советы или я чтото напутал подскажите. Спасибо.


16 фев 2014, 03:37
Профиль
Аватара пользователя

Зарегистрирован: 23 авг 2013, 09:40
Сообщения: 106
Откуда: Белгород
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Не хотел расстраивать, но подумал, что лучше горькая правда. До этого не обращал внимания, т.к. размечал порты основываясь на шаблонах, ну а вчера решил примериться к бархоутам, так вот вертикальное расстояние между портами палуб, особенно квартер-дека и опер-дека маловато (по журнальному) для полноценного бархоута, по моим замерам должно быть около 13 мм между срезами портов, в том числе 9 мм бархоут, а там...мм 8, с учётом погрешностей пропила. Может конечно у меня чертёж переразмерен при печати, но даже визуально видно, приложив рейки между портами. Вот теперь думаю, что порты придётся перерезать и опускать ниже на 3-4 мм. Хорошо, что я рамки на них ещё не делал.


16 фев 2014, 05:33
Профиль

Зарегистрирован: 23 июл 2013, 18:26
Сообщения: 52
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Доброе утро. Так вот как раз обсуждали, какими должны быть порты: viewtopic.php?f=74&t=8270&p=721290#p721290 . Ровно 14 мм получается между ними. А 10х12 по ДА - это, как минимум, неверно.


16 фев 2014, 11:12
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
А на что это повлияет? Если только на копийность - то оставлю всё как есть.


16 фев 2014, 11:29
Профиль

Зарегистрирован: 23 июл 2013, 18:26
Сообщения: 52
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Почему только на копийность? Они как минимум меньше будут и расстояние между ними увеличится, соответственно. Замерьте расстояние от нижней палубы до начала порта, там на той странице указано, каким оно должно быть и от этого начинайте.


16 фев 2014, 11:47
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Я конечно не замерял просвет между рядами портов, но думаю что перерезать порты уж точно не буду, лучше уж бархоуты уже сделаю. А если уж кому очень хочется соблюсти расстояние между портами по вертикали - уменьшите размер портов - увеличите расстояние, хотите нормальный размер портов - расточите порты)))) Но, опять же - уменьшите расстояние между портами))) Корабль не резиновый гдето придется уступить.


Последний раз редактировалось alxtagan 16 фев 2014, 13:01, всего редактировалось 1 раз.



16 фев 2014, 12:16
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
alxtagan писал(а):
Я конечно не замерял просвет между рядами портов, но думаю что перерезать порты уж точно не буду, лучше уж бархоуты уже сделаю. А если уж кому очень хочется уменьшите размер портов - увеличите расстояние между рядами, хотите нормальный размер портов - расточите порты)))) Но уменьшите расстояние между портами))) Корабль не резиновый гдето придется уступить.

Полностью согласен! Тоже решил сделать Уже бархоуты. smile_01


16 фев 2014, 12:59
Профиль
Аватара пользователя

Зарегистрирован: 23 авг 2013, 09:40
Сообщения: 106
Откуда: Белгород
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Deman писал(а):
alxtagan писал(а):
Я конечно не замерял просвет между рядами портов, но думаю что перерезать порты уж точно не буду, лучше уж бархоуты уже сделаю. А если уж кому очень хочется уменьшите размер портов - увеличите расстояние между рядами, хотите нормальный размер портов - расточите порты)))) Но уменьшите расстояние между портами))) Корабль не резиновый гдето придется уступить.

Полностью согласен! Тоже решил сделать Уже бархоуты. smile_01


Приложи 5 мм реечку, вместо бархоута и посмотри со стороны, как это выглядит на таком мощном корпусе, сразу думаю поймёшь, что бархоуты зауживать нельзя.


16 фев 2014, 14:47
Профиль

Зарегистрирован: 23 июл 2013, 18:26
Сообщения: 52
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
И потом - зачем их перерезать? Их надо просто уменьшить. И выглядит в разы лучше!


16 фев 2014, 15:00
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
DrakonSIN писал(а):

Приложи 5 мм реечку, вместо бархоута и посмотри со стороны, как это выглядит на таком мощном корпусе, сразу думаю поймёшь, что бархоуты зауживать нельзя.

Ну тогда я сначала промеряю всеже расстояние между рядами портов, не исключено что у меня они другие чем у вас. Я размечал всеже творчески, не все по шаблону. Хотя это ничего в принципе не изменит, по одному борту я прорезал два средних ряда портов и менять ничего не буду)))) Вот когда следующий парусник буду строить - воспользуюсь полученным опытом)))) да и потом, может издатель предполагает во ВСЕ порты вклеивать рамки. тогда все нормально. Он же уже предложил вклеивать рамки после чистовой в верхний ряд вклеивать.
Кстати на нижнем фото такой смешной нос получился))) какието выпуклости, опухлости.... На самом деле там ровный нос без этих фиговин. Вот что значит экспозиция)))


Фото:

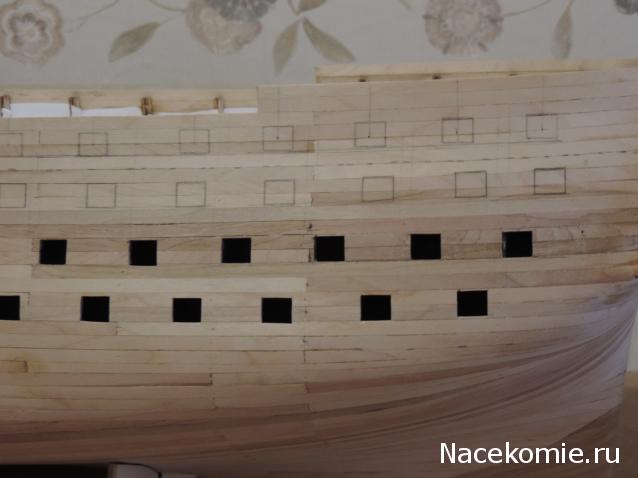

Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса DSCN0210.JPG [ 27.56 Кб | Просмотров: 2189 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса DSCN0203.JPG [ 30.52 Кб | Просмотров: 2189 ]
16 фев 2014, 17:57
Профиль
Аватара пользователя

Зарегистрирован: 23 авг 2013, 09:40
Сообщения: 106
Откуда: Белгород
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
На фото видно, что между двумя верхними рядами 10 мм (две рейки), теперь вопрос, на какой высоте от палубы срез самых верхних портов, по идее должно быть 4,7 мм. Вот здесь у меня и возникла загвоздка, когда выровнял все верхние порты квартердека, по высоте от палубы, расстояние между портами уменьшилось и полноценный 9 мм бархоут туда уже не встанет, да ещё с килёвочкой. Самая красота выпадает. О как!


16 фев 2014, 18:51
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Не счет верхних портов и палубы. Верхняя палуба отмечена пунктиром. На крупном плане просматривается. И порты будут помоему даже повыше размеченных, потому что разметка была относительно шаблона, ну там пушки покажут. Во всяком случае не меньше 5 мм. Я думаю свои 13 мм между рядами я вылавливаю. Справедливости ради, адо сказать что порты меньше шаблонных на 2-3 мм. по каждой стороне. Потому как размер потерялся при разметке и прорезании (все делаешь чуть меньше чтобы потом доводить).


Фото:

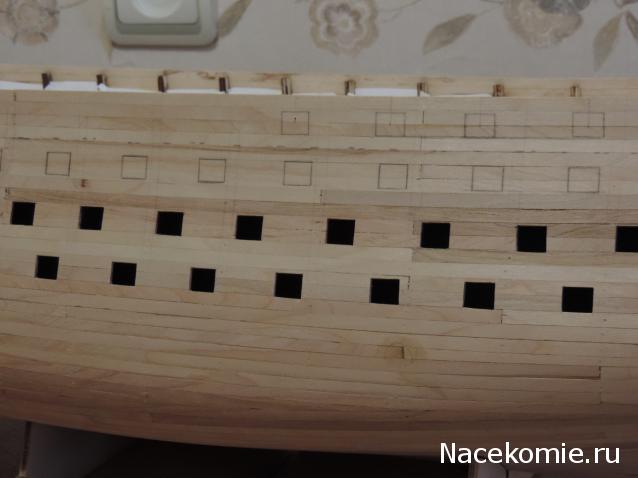

Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса DSCN0209.JPG [ 27.91 Кб | Просмотров: 2156 ]
16 фев 2014, 20:03
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса

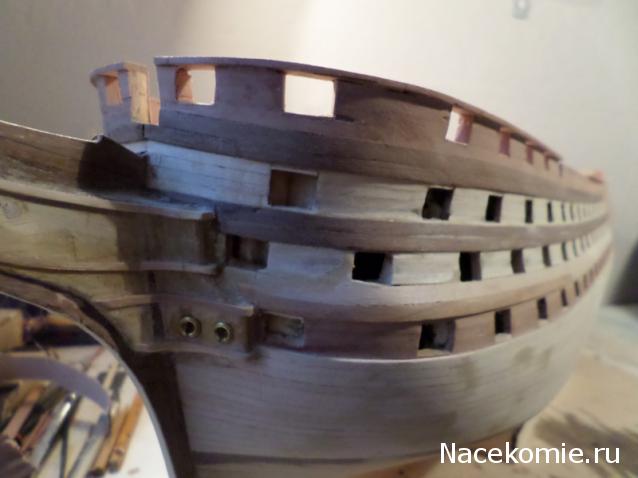

Приветствую почтеннейших коллег!!! smile_29 Вот моя работа с портами на сегодня. Приклеил ватервейс изнутри борта перед чистовой обшивкой борта и установкой планширя. Расстояние от палубы до нижнего края портов 5мм (ширина рейки для черновой обшивки). После высыхания клея - зачистка, чистовая обшивка борта грушей и установка планширя.


Фото:
Комментарий к файлу: Обрезан борт по высоте пушечных портов
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 9.jpg [ 30.39 Кб | Просмотров: 2112 ]

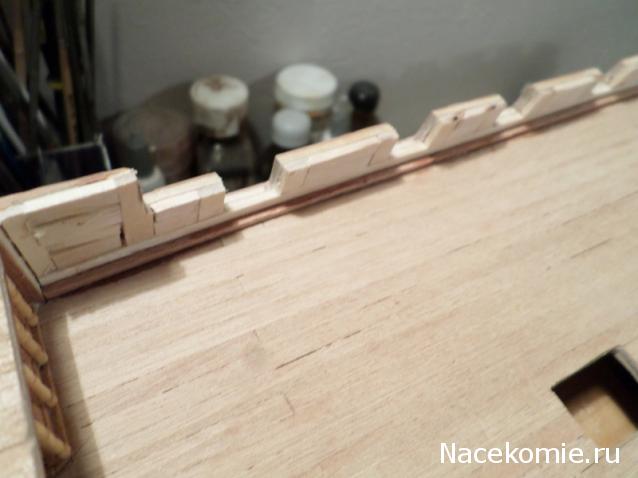

Комментарий к файлу: Порты обработаны в размер и зачищена внутренняя поверхность борта под чистовую обшивку грушей
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 8.jpg [ 32.08 Кб | Просмотров: 2112 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 7.jpg [ 28.89 Кб | Просмотров: 2112 ]

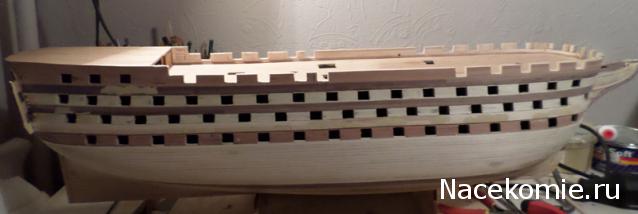

Комментарий к файлу: Общий вид
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 6.jpg [ 19.54 Кб | Просмотров: 2112 ]

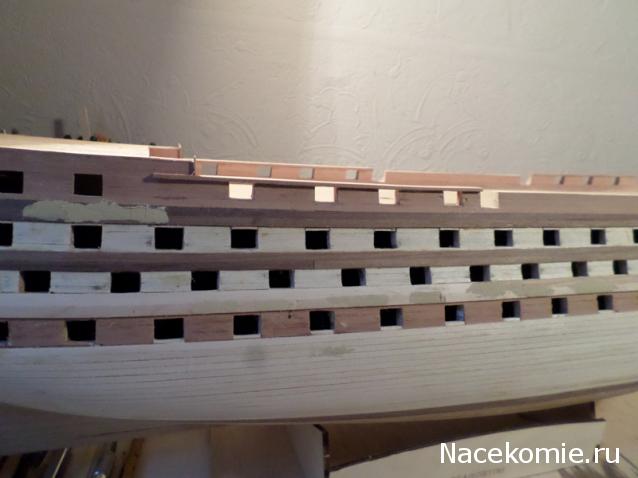

Комментарий к файлу: Вклеена обшивка портов (груша)
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 5.jpg [ 28.78 Кб | Просмотров: 2112 ]
Комментарий к файлу: В ожидании высыхания клея ПВА
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 4.jpg [ 27.65 Кб | Просмотров: 2112 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 3.jpg [ 30.57 Кб | Просмотров: 2112 ]

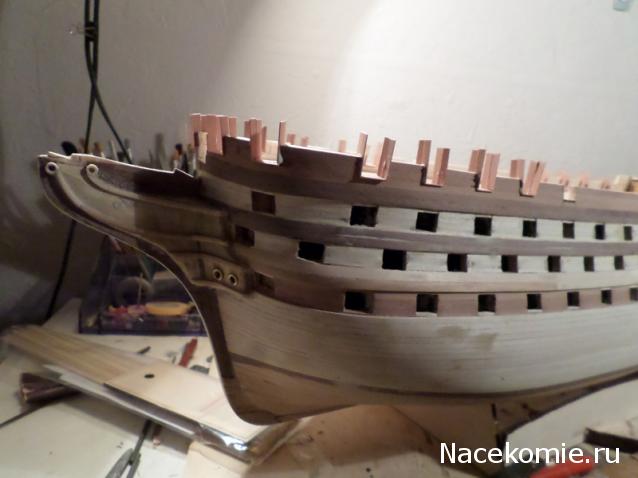

Комментарий к файлу: Ватервейс рейка бука 1х2мм
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 2.jpg [ 25.41 Кб | Просмотров: 2112 ]

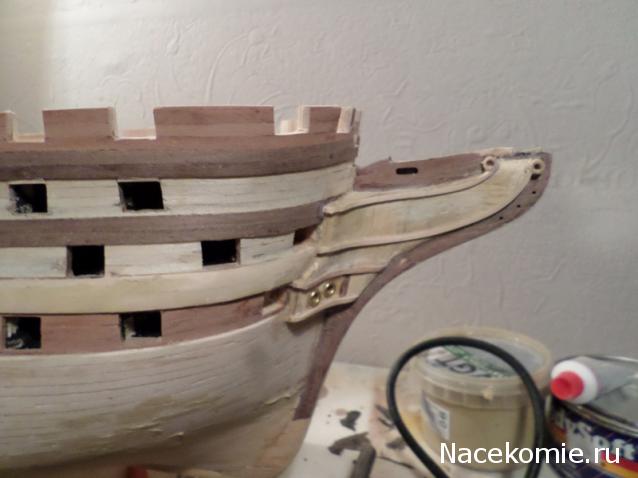

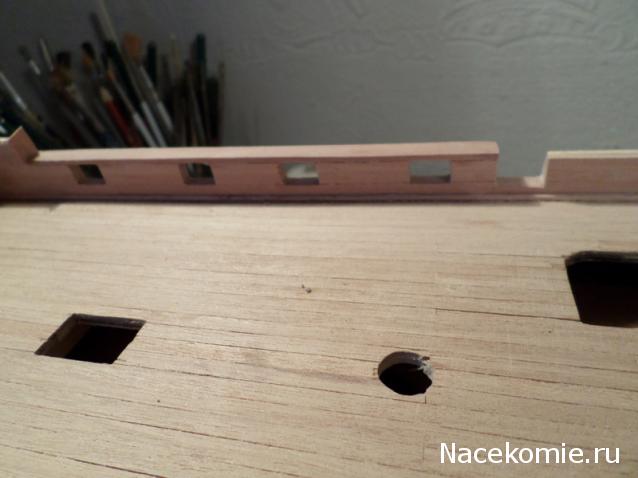

Комментарий к файлу: Ватервейс. От него начнётся чистовая обшивка борта после зачистки палубы и ватервейса в профиль
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 1.jpg [ 29.82 Кб | Просмотров: 2112 ]
16 фев 2014, 23:38
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Чего сказать? ЗДОРОВО!!! smile_01 Особенно ндравится нос, или как его там . княвдигет!!! smile_01


17 фев 2014, 05:57
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Да. Красиво. А из чего клюзы делал? (или как их там...)


17 фев 2014, 10:55
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Клюзы - кольца из латунной проволоки диам.1мм, свитой на сверле диам.3мм. Вклеивал в зенковку отверстия под якорный канат диам.3мм. Зенковка диам.6мм на глубину примерно 0,5мм. Потом всё красить....


17 фев 2014, 15:29
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса

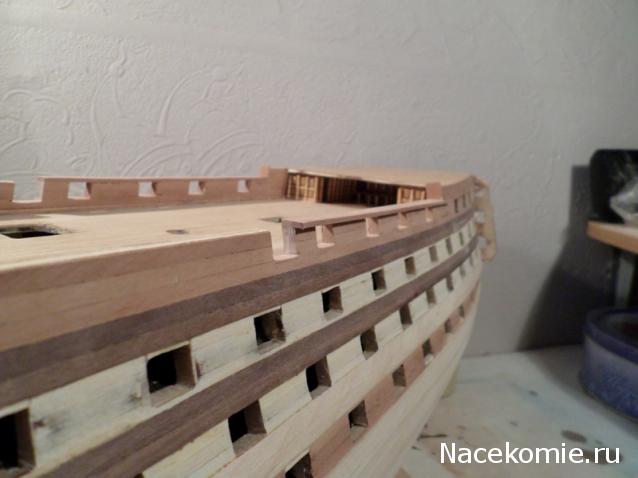

Добавляю ещё фоток - установил планширь, материал - розовая груша, обшил ею же внутренний борт. Пока в НЕПОНЯТКАХ - как выполнить планширь средней части борта? Просмотрел кучу фоток, чертежей, везде по-разному. Нужен совет СПЕЦИАЛИСТА!!! ( К.В., где вы?)
После покраски и обшивки днища медью на планширь буду устанавливать коечные сетки. Если делать это сейчас, то их можно легко поломать при обшивке днища...


Фото:

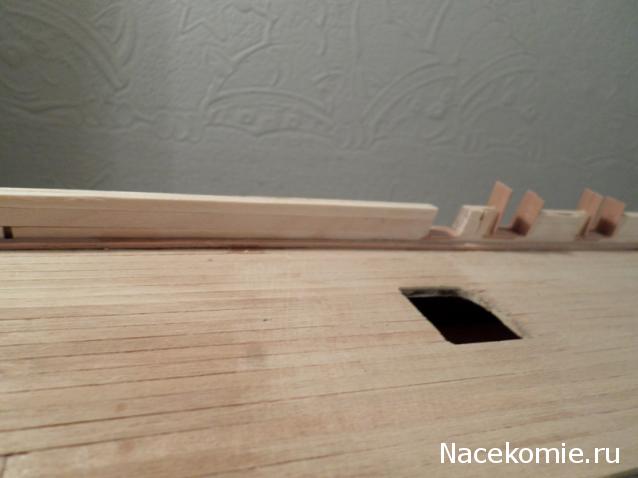

Комментарий к файлу: Здесь всё просто.
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 1.jpg [ 29.8 Кб | Просмотров: 1972 ]
Комментарий к файлу: Носовой планширь из целой рейки не получился, сечение 2х8мм, при гнутье утюгом после распарки трескается. Пришлось составить из трёх частей.
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 2.jpg [ 32.54 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 3.jpg [ 32.19 Кб | Просмотров: 1972 ]
Комментарий к файлу: Ватервейс и планширь
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 4.jpg [ 24.86 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 5.jpg [ 26.94 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 6.jpg [ 32.13 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 7.jpg [ 28.69 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 8.jpg [ 28.9 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 9.jpg [ 29.76 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 10.jpg [ 26.73 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 11.jpg [ 29.94 Кб | Просмотров: 1972 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 12.jpg [ 34.16 Кб | Просмотров: 1972 ]
17 фев 2014, 16:05
Профиль
Аватара пользователя

Зарегистрирован: 01 фев 2014, 18:52
Сообщения: 220
Откуда: Каменск-Уральский
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Здравствуйте уважаемые форумчане. Хочу поделиться процессом стройки на моей верфи. Предидущем этапом была установка нижнего бархоута: Далее планирую начать обшивку медью. Может стоит начать свой обзор постройки? Как думаете?


Фото:

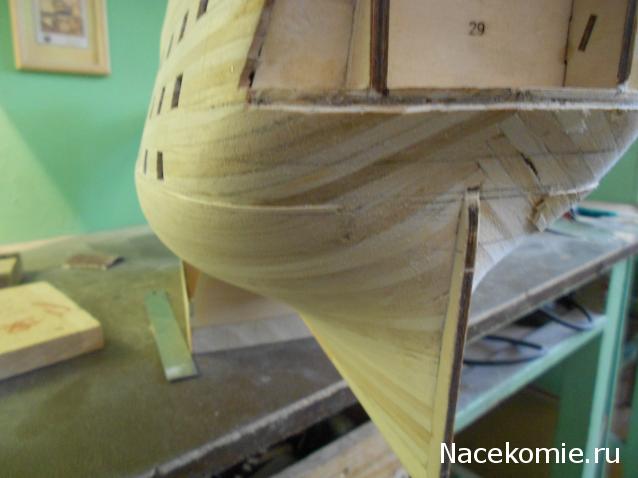

Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса DSCN1169.JPG [ 29.76 Кб | Просмотров: 1926 ]

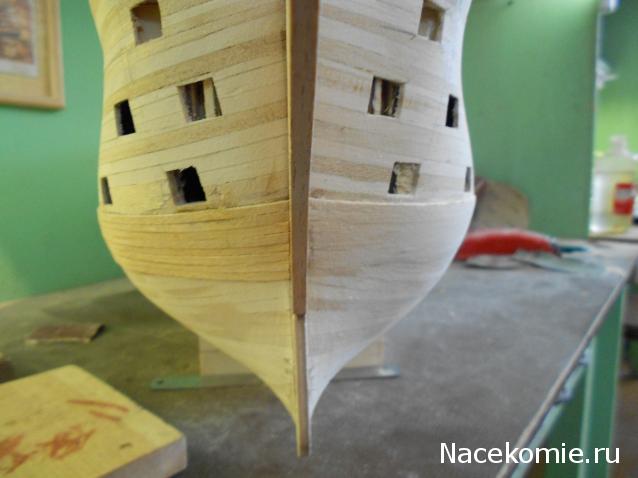

Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса DSCN1171.JPG [ 29.91 Кб | Просмотров: 1926 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса DSCN1172.JPG [ 29.95 Кб | Просмотров: 1926 ]
17 фев 2014, 20:48
