Двенадцать Апостолов - Сборка корпуса

а "уткин нос" не стал стачивать?
Фото у тебя старое еще без пушечных портов. косяк носа выявили позднее.

Всем добрый день!Спрошу ещё у Вас.
Дошел до 31-го номера , теперь нужно обрезать борт на уровне 15 мм от верхней палубы . Возник вопрос — обрезать повторяя профиль верхней палубы (с прогибом) или ровно по горизонту.
Если следовать инструкции , то отложив по периметру от палубы 15 мм получим борт с провалом в середине ( палуба же с прогибом ) , если по горизонту , то в середине расстояние между палубой и бортом будет порядка 18 мм . Как правильно разметить верхнюю кромку борта?

Добрый день.

Верхняя часть борта должна повторять "линию" палубы. Иначе получится, что если на носу и корме борт человеку был по грудь, то в середине по перо на шляпе!

Здесь очень хорошо видно (ближе к середине страницы):
viewtopic.php?f=103&t=9712&start=20

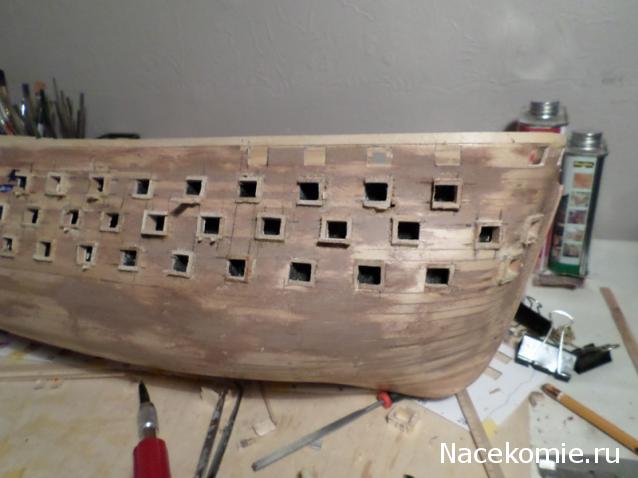

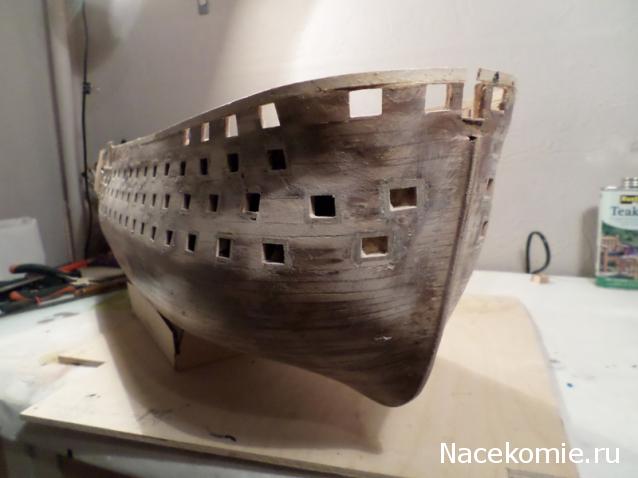

Вот фотки носа с портами. Ждём форштевень...

Спасибо за ответ и за ссылку . Все понял.

Добрый вечер , подскажите пожалуйста из какого дерева и каких размеров реек лучше обшить Пушечные порта для нашей модели ?
Планирую брать отсюда . http://www.modelsworld.ru/shop/category1493.php

Здравствуйте! А сколько у них стоит доставка. Что то я не нашёл?

Здравствуйте! А сколько у них стоит доставка. Что то я не нашёл?[/quote]

Насчет доставки незнаю , я у них только в самом магазине покупал.

уважаемые жители форума, во первых с наступающим всех новым годом. Есть вопрос. Правильно ли я понимаю следующее?
1. Орудийные порты повторяют линию палуб, то есть отстоят от палуб на одинаковое расстояние по высоте.
2. Укладка досок обшивки бортов, повторяет линию просвета портов, идет параллельно им.... как бы.
3. Окраска бортов - параллельна портам и доскам обшивки.
Теперь вопрос:
как же издатель предлагает прочертить строго горизонтальную линию, от которой начинать обшивку? И раскраска бортов она должна же идти тоже как бы дугой, (черные и белые полосы). Ну не сильно но дугой. И еще порты у меня начерчены как бы ступеньками, в носу и в корме. (по центру нормально). Их надо вывести в одну линию, так?
спасибо)

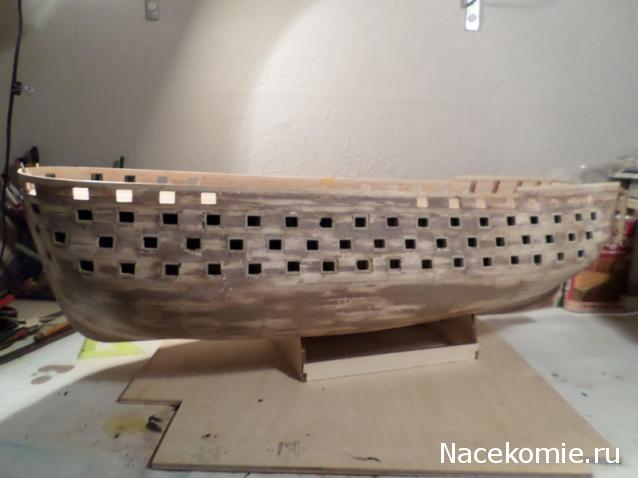

Собственно фото.

Теперь вопрос:
как же издатель предлагает прочертить строго горизонтальную линию, от которой начинать обшивку? И раскраска бортов она должна же идти тоже как бы дугой, (черные и белые полосы). Ну не сильно но дугой. И еще порты у меня начерчены как бы ступеньками, в носу и в корме. (по центру нормально). Их надо вывести в одну линию, так?
спасибо)[/quote]
Может издатель предложит,подточить порты по ходу,
после бархоутов поставим рамки,а потом уже планками 0,6мм,это предположение.
Лучше посмотреть в ветке Виктори,у них похожая технология,если не такая-же.

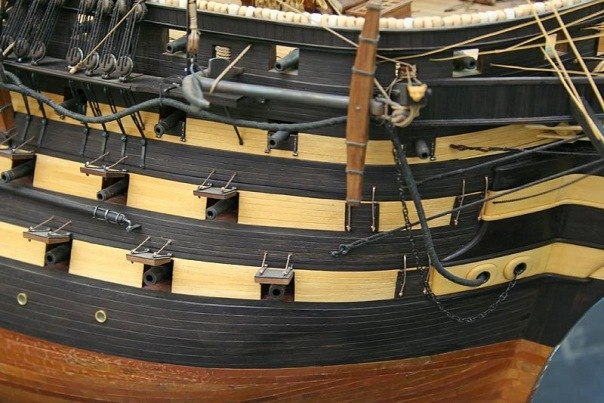

Думаю здесь все видно.бархоуты идут по уровню портов по обычной планке сверху и снизу от порта и бархоуты,нижнии до ватерлинии(где то на чертежах видел в разрезе),я буду играть размерами реек - 2 мм самое оно,у портов высота 10 мм,возьму клен и на бархоуты подумаю,может темный орех(под маслом он очень темнеет) или тушью красить.

Спасибо за исчерпывающие ответы. завтра на свежую голову попытаюсь осмыслить сказанное)

Приветствую всех! Столкнулся с такой проблемой) Приклеил верхнюю палубу и начал потихоньку обшивку корпуса и вот сегодня одна из шахт отклеилась и болтается в трюме))) Как бы её приспособить обратно чтобы не разбирать?!

Без фото проблемы, достаточно трудно оценить ущерб. Ну самое простое - отловить откеившуюся деталь и приклеить. Как я понял, шахта это "коробок" под решётку, он достаточно большой и проблем его поймать быть не должно.

Как вариант - кусочек спички или зубочистки втиснуть в эту шахту в распор, далее поднять ее пинцетом, ухватившись за эту зубочистку или спичку, нанести клей на края и прижать к нужному месту.

С распоркой это идея...с пинцета она просто выскакивает постоянно! Вечерком попробую скажу что вышло)))

Столкнулся с такой проблемой, без разборки ничего не вышло. Переделывал дважды. После этого изнутри дополнительно все колодцы обклеил рамками.

По быстренькому попробовал фрезануть панели-двери,в принципе просчитаю шаги,глубину и подбор фрез,да и делать буду из груши,орех не очень.Должно получиться,не как на чертежах конечно,но Артизания конечно даёт жару...

Получил 45 выпуск журнала. Я как человек впервые занимающийся постройкой модели корабля может не могу в полной мере судить, но все же...."Украшение" переборок офицерских кают, а в особенности "петли" и "ручки дверей" просто убили. Вот это украшение! неужели нельзя сделать ничего более интересного? И еще... почему обшивку шпоном и украшения нельзя делать на еще не собранных переборках, до их установки на палубу? Издатель предлагает все это возводить на уже смонтированных переборках(((( Это же не удобно. СПАСИБО)
