Двенадцать Апостолов - Рангоут, такелаж, паруса

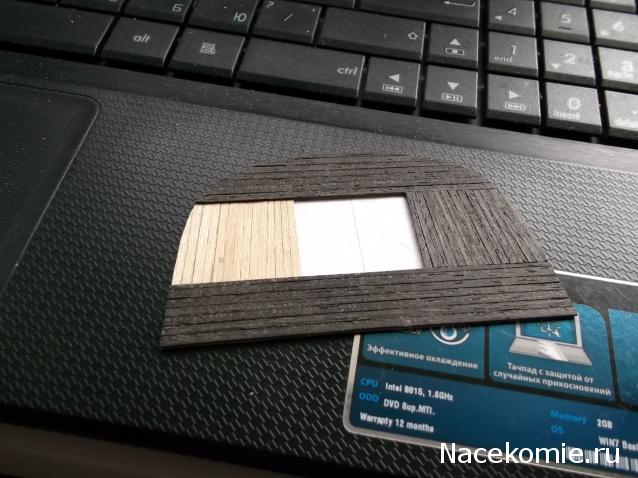

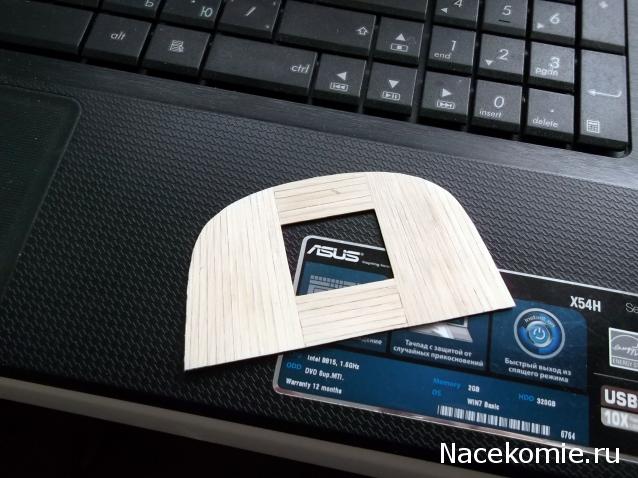

Понял, это фотографии не по порядку. Сначала нижняя потом верхняя.
А были ли просветы между досками настила марса, на кораблях такого класса?

Константин Владимирович, Вы, я так понимаю, пользуетесь лазерным резаком, а какой модели?(если не секрет)

Речь идет о масштабе 1х100. Щель в 1 см в нашем масштабе будет шириной 10 микрон. Думаю, некоторую неровность кромки можно принять за такую щель

Я так понимаю, бумажный шаблон потом или смывается влажной тряпкой или сошкуривается. А как боретесь со следами клея? У меня там где остался клей морилка хуже затонировала шпон и появились пятна. При простом расматривании заметно слабо, а при макросъемке очень бросается в глаза.

Нет, это остатки былой роскоши. В 2010 году в мастерской у Петра Сергеева (Мелания) набрал некондиционную "лапшу" шпона граба и с его позволения был нарезан черный файн-лайн на лапшу 2 мм. Их и использую.

Добавлено спустя 7 минут 32 секунды:

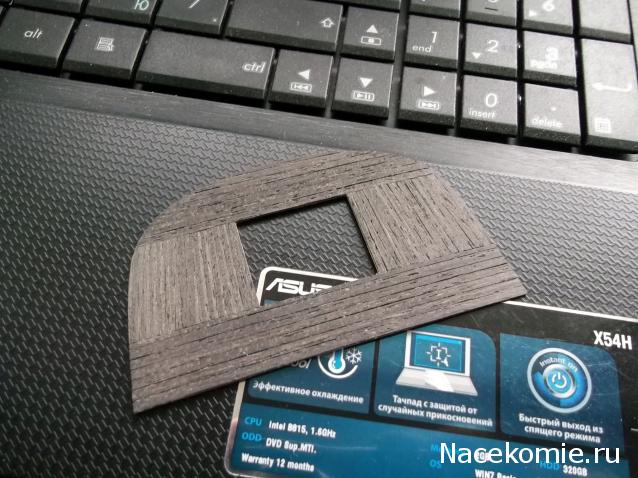

Бумага будет удалена механическим способом, без воды. Отшлифованная поверхность будет иметь замечательный белый цвет и покрыта бесцветным лаком. Марс снизу красили белой краской. Никакой морилки здесь не надо. Толщина настила с бумагой 1,2 мм. После удаления бумаги будет 0,7-0,8 мм. В масштабе - 3 дюйма, то, что доктор прописал!

Константин Владимирович. Я так понимаю, работа замедлилась из за подгонки в размер поперечин, что бы не было и минимального зазора. Для такой работы, кроме острых ножа и глаза, ни каких приспособ не используете? Как добиваетесь размера, с точностью сотых?

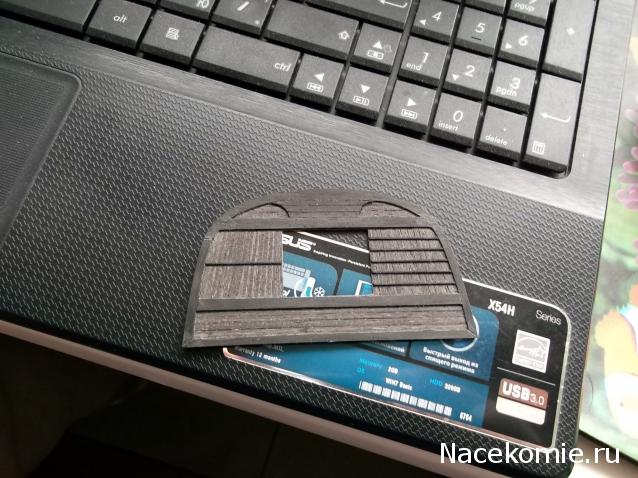

Да нет, не замедлилась работа. Уже все зачистил. Из инструментов ножик, скальпель, пинцет, маленькие тиски. Главное-нарисовать на бумаге, а дальше все просто

Добавлено спустя 2 часа 9 минут 17 секунд:

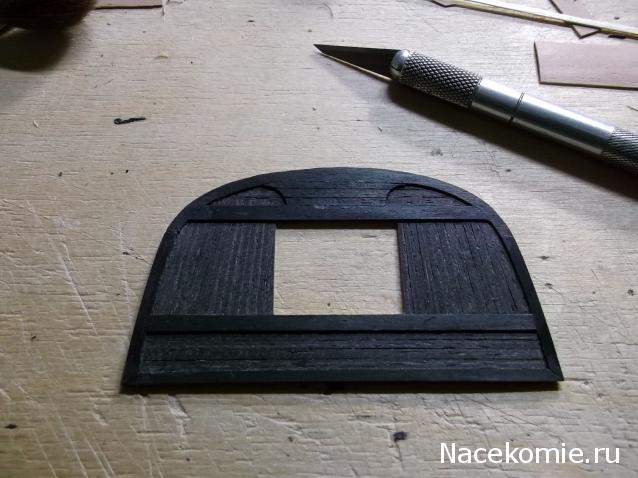

Дальше беру шпон серой груши и выклеиваю остальное. Грушу подкрашиваю тушью. Верхняя доска-накладка свешивается за край на 1 дюйм (в масштабе 1х100 совсем чуть-чуть). В масштабе 1х48 это должно выглядеть так (Андромаха Михаила Безверхнего).
Не получилось добавить фото В следующий раз

Классный марс.
Я изначально так хотел сделать, но потом решил оставить затею до того момента, когда марс реально нужен будет.

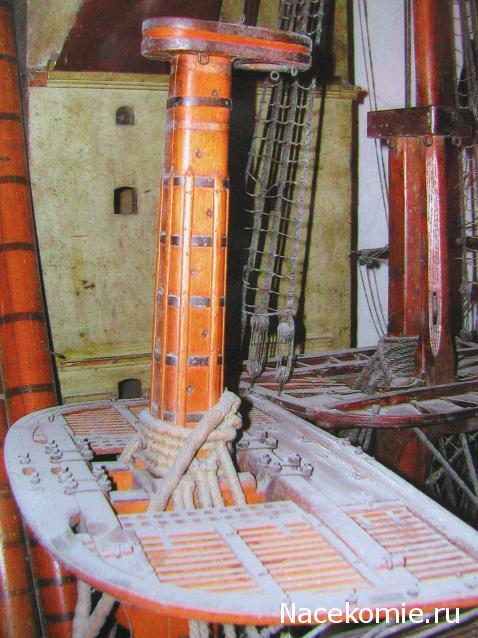

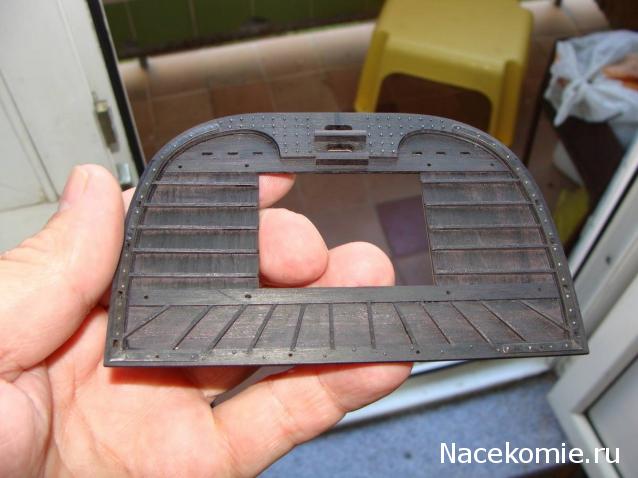

Дождался перехода на новые сутки, значит, мои посты не будут сливаться в один с потерей фоток. Обещанные фото марса Андромахи Михаила Безверхнего в М1х48. А мне осталось прибить рыбины, проделать гаты для борга, прибить два калва к ним, обитые кожей, прибить железные оковки по краям марса, сделать четыре железных сектора для ограждения марса сзади и много чего ещё... Но это потом. Главное сделано - с помощью Штата 1840 года и Приложения 1 из монографии Галины Гребенщиковой возможно сделать копийные марсы в сотом масштабе

Константин Владимирович, спасибо Вам за столь увлекательный урок, теперь мне придстоит хотя бы приблизиться своим марсом к этому эталону

Настил марса набирали из досок толщиной 3 дюйма. В масштабе 1х100 это округленно 0,8 мм. Ширина доски не больше 8 дюймов (2 мм в масштабе). В книге К.Марквардта приведены рыбины переменной толщины (2-4 дюйма), но там марсы другой конструкции, более ранние. Думаю, рыбины будет удобно вырезать из шпона квадратными в сечении, с шириной грани, равной толщине шпона. Точный ответ есть в книге Зенкова, но книга на даче, а электронной версии у меня нет

Добавлено спустя 1 час 31 минуту 58 секунд:

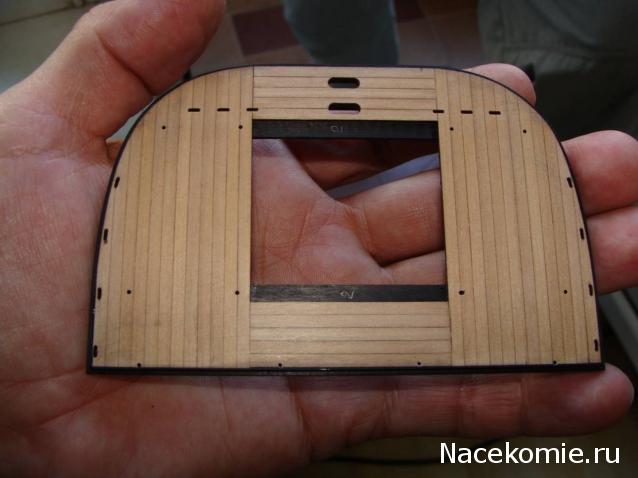

Я тоже потренировался на будущее. Не факт, что на грот-мачте будет стоять именно этот марс, ведь еще и салинга на мачте пока нет. Ну а рыбины в масштабе сделать вполне возможно

Долго искал в хорошем качестве (а то с моим зрением и красными овалами часть цифр прочитать не смог) Нашел только вот это http://apostolov12.narod.ru/Priloj01.html
Можно ли верить данной информации? А с сайтом народ.ру у меня плохие ассоциации.

Думаю, можно. Здесь этот лист в читаемом виде: http://yadi.sk/d/XUrMk24w40F4T

Если судить по приведенной выше табличке, то в 7-ом номере нам дали марс от бизань-мачты. Константин Владимирович показал мастер класс по марсам, теперь на основе этой таблички сделаю марсы сам. Только вот направляющую на приспособе для КС-ки другую сделаю, а то 2мм реечки резать из шпона занятие то еще. Хотя есть еще способ как шпон в лапшу нужной ширины превратить. Некоторые рекламные агенства оказывают услуги по лазерной резке и стоит в принципе приемлемо, только вот надо им сразу большой объем давать, а не таскать по одному листу.

Чтож, тогда первая марсовая площадка из журналов самая маленькая и должна быть 62 мм в самой широкой части (как раз соответствует скану) и называется крюйс марс.

Именно так и есть 62мм.

Посмотрим. По таблице фор-марс 78,5, а грот-марс 86,4 мм по задней стороне

Добрался до Зенкова. Доски карниза по краям марса бывают шириной от 6 до 12 дюймов, толщиной, равной толщине марсовых досок. Я взял ширину карниза 2,5 мм. Карниз свешивается за края марса от одного до двух дюймов "сие делается единственно для вида". Железная полоса с вырубленными дырами для вант-путинсов бывает шириной от 3 до 5 дюймов (в нашем случае 5 дюймов). Просветов между досками марса не делали - сплачивали кромками гладко.

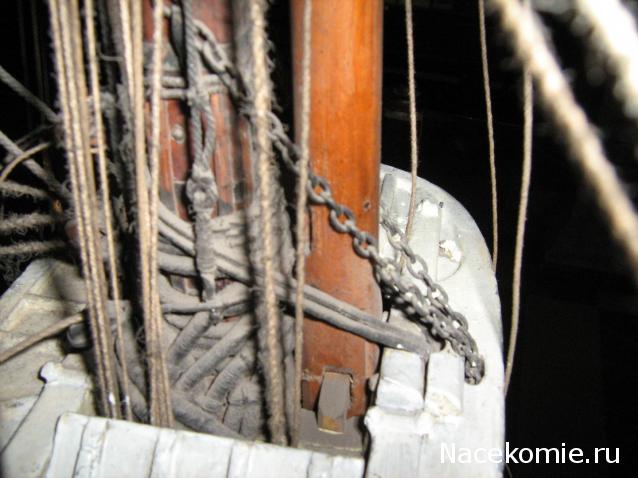

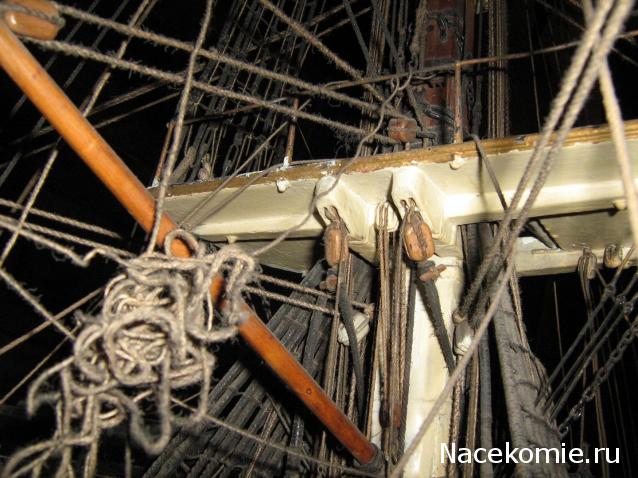

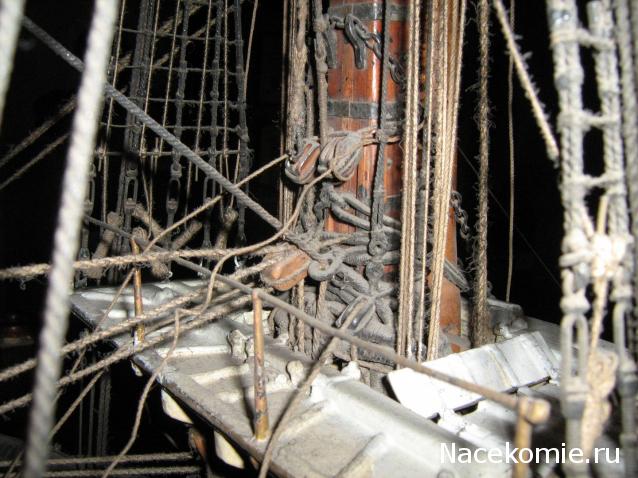

В качестве примера марс большой модели (Паллада М1х24). Сильно закрашенный, но все детали видны

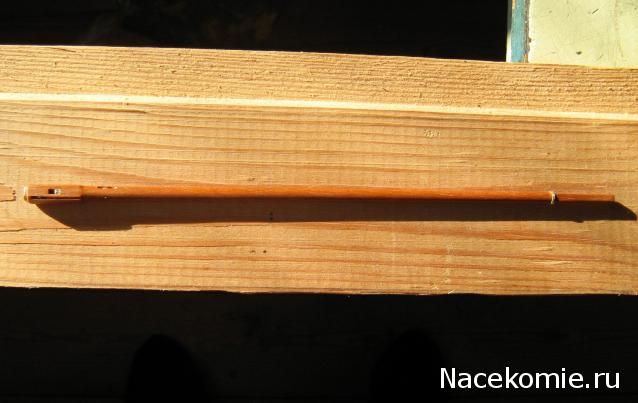

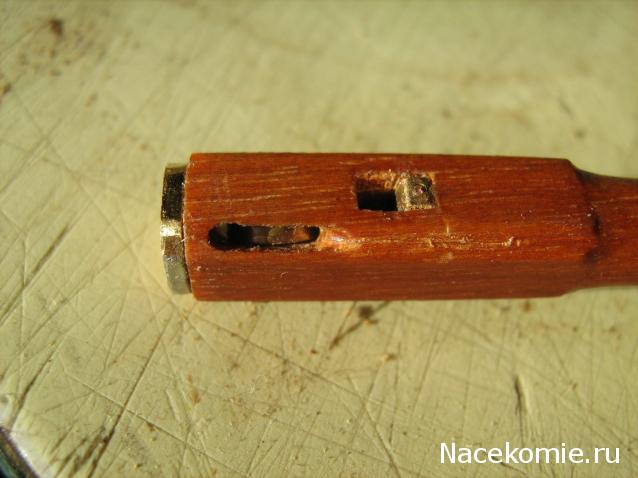

Стеньга фрегата М1х100 из кумьера. Шлагтовная дыра в верхней части оббита металлом. Шлагтовы стеньг были железные
