ну вот я как бы потормозил немного и снялся с ручника. В общем Гичка крепится на корме, и ее можно будет сделать самому по чертежам. Я только не разобрался почему сечений в чертеже (где обводы - корма-нос) больше на 1, чем в рисунке профиля.... Ну думаю мне подскажут специалисты - центральный разрез он на обоих половинах что ли указан? Чертеж есть у Гребенщиковй - это я уже увидел. А вот вопрос к коллегам (простите мне уж этот вопрос, ну не научился еще переводить дюймы в метры и в масштаб 1:100) - сколько миллиметров будет гичка от кормы до носа в нашем масштабе? Спасибо.

Бери и пользуйся, специально сына просил чтобы сделал:https://yadi.sk/d/yD7WlSPArDTgJ

Спасибо огромное! Теперь для проверки: Гичка по чертежу 34 фута, 1 дюйм - это будет 103,9 (я могу позволить себе 105 мм.) Только вопрос еще на чертеже значение "расстояние между диагоналями" - это расстояние от кормы до носа? Тогда дальше - ширина без обшивки 4ф. 3д. - это 12,9 (ну пусть 14 мм.) Спасибо.
p.s. тогда если расчет верен - гичка по длине еще удобоварима - а вот в ширину - такая узенькая, елки палки.... Как же с ней справляться то?)))))) Как я ее делать буду....

Да ужжж.. Вот такой он - сотый масштаб. Кстати, "расстояние между диагоналями" (на самом деле это длина между перпендикулярами L ПП) - расстояние, измеренное в плоскости конструктивной ватерлинии между носовым и кормовым перпендикулярами. То есть, буквально, длина корпуса от точки пересечения воды с форштевнем, до такой же точки на ахтерштевне.. На самом деле в этом плане там существует несколько принятых величин длины судна.. Просто, с несколько другими обозначениями. А вот то, что касается "как же я её делать буду..." Ну... вероятно, примерно, так же, как уже кто-то делал... Но вот сущий гемор, мне кажется, это сделать на этой лодочке петли руля.. (ну, понятно, так, чтобы они не выглядели топорно) Я их уже поделал для шлюпок в 72ом мсш. - получается не плохо, но, уже достаточно геморно...

Так вот оно что... Спасибо я понял. Алексей, а подскажите тогда как в чертеже искать ее (гички) полную длину? Хотя если даже знать эту имеющуюся длину между диагоналями - я все же смогу в реальном размере распечатать чертеж, в принципе...

Алексей... Вы это.. Забудьте уже слово "диагонали".. Их нет там совсем...
А вот на счёт чертежей, ну.. Я особо тоже не специалист по постройкам с нуля, но, заметил, что, практически, на всех чертежах наносили где-то снизу футовые линейки. И, можно относительно неё прикинуть размеры в футах на самом чертеже, и, уже от этих мерок плясать дальше.. По-моему все как-то так и пользуются... Но, сразу оговорюсь, я сам этого не делал.. Вот, только всё собираюсь попробовать переносить чертежи в комп, в Корел, в Рино, и начать рисовать трёхмерные чертежи для этих всех шлюпок... Мне бы тока с ленью разобраться.. И всякими бытовыми мелочами...

И правда, чего это я? Там вообще то перпендикуляры))))) Алексей спасибо, в общем с этим все ясно, только вот еще я не разобрался почему на чертеже поперечных разрезов по килю всегда на один больше, чем их обозначено на самой шлюпке? Вы не в курсе? может центральный (средний разрез) присутствует на обоих половинах рисунка? хотя он вроде как не симметричный... или мне показалось... кто бы вразумил по чертежу? у нас помоему специалисты то есть?

Я не очень понял суть вопроса.. А вот на счёт специалистов - считаю, что Константин Владимирыч достаточно авторитетно и грамотно разбирается и знает всё про всё. Во всяком случае, вот мне до его уровня познаний как до Пекина.. Как-то мне вот так кажется...

Я так то и думал.... Пойду - спрошу...

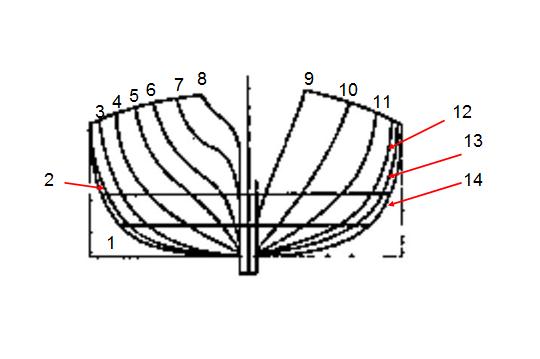

ну вот например чертеж гички)))) (я прошу прощения что докопался))))) я на нем сечения пронумеровал просто подряд, хотя и понимаю что там нумерация идет от центра к корме и к носу соответственно. На первом рисунке сечений 14, а на втором 13. Я предполагаю что сечение 1 и 14 (рис. 1) - соответствует сечению 7 (рис. 2). То есть среднее сечение на первом рисунке нарисовано полностью - в то время, как остальные нарисованы только наполовину. Наверное так?

Не, не, не.. Алексей.. Вот тут явно не прав.. Мы тут все либо учимся, либо учим. И то и то полезно, нужно и интересно! Чувство такта есть - и то хорошо. Мне кажется, моделисты - народ весь доброжелательный.
А по поводу чертежа - я думаю, что мидель-шпангоут должен быть отображён и справа и слева.. Разумеется, он считается за одну единицу. Не знаю только, как в чертежах обозначаются шпангоуты, если несколько штук в середине повторяют контур миделя.. А с остальными, вроде, всё интуитивно-просто...

Ну я думаю там все же не шпангоуты нарисованы, а сечения в определенных плоскостях, чтобы передать правильность изгибов, ибо шпангоутов там больше конечно. Ну сечения могут попадать на шпангоуты, а могут и не попадать.....

Ну, логично, да.. Сечения.. Но, собственно, они и есть суть, шпангоуты. Вернее, их края, контуры..

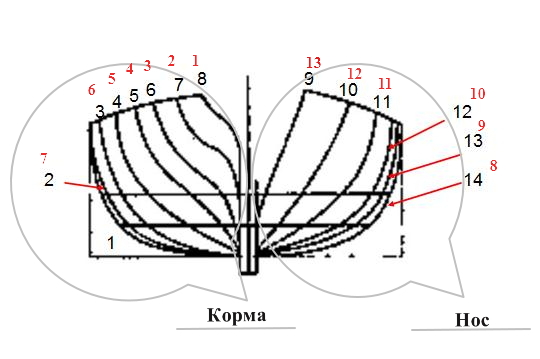

Здравствуйте, коллеги! Мне кажется, надо иначе пронумеровать шпангоуты на схеме - в соответствии с чертежом. Тогда все шпангоуты окажутся в зоне видимости, а мидель займёт свое законное место. Достаточно мысленно разделить чертёж на две части: одна половина - вид с носа, другая - с кормы. Или я что-то не то несу не из той оперы?... С уважением, Игорь.

Сечение по миделю чертится полностью и от него к носу и к корме половины

Всё) Я понял. Спасибо за подсказку. Тема чертежа раскрыта! Теперь распечатать в размере 1:1 к готовому изделию и можно пробовать....

Обнародованы подробные фото большой модели легкого 12-весельнго катера корабля 12 апостолов http://forum.modelsworld.ru/post350873.html#p350873

Спасибо.
p.s. Надо же, по правому борту у кормы отклеилась декоративная рейка! Что же будет с моим кораблем, если на такой модели случается?

Можно и мне не грамотному... сылочку обновить.

пожалуйста: https://yadi.sk/d/c0S_oiYAuPQiU

Спасибо, скачал.
Только програмка не открывается. И ругается Говорит, что программа не является прграммой Win32.
