Продолжим. Выступающие части реек в корме аккуратно подрезал и зашкурил, контролируя перпендикулярность к ДП и ГП.
Фото:
Комментарий к файлу: Обработанный кормовой шпангоут. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09721.JPG [ 33.11 Кб | Просмотров: 45202 ]
Фото:
Комментарий к файлу: Обработанный кормовой шпангоут. ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09718.JPG [ 24.71 Кб | Просмотров: 45202 ]
Далее вклеил кусочки рейки в оставшиеся отверстия за скуловыми килями.
Фото:
Комментарий к файлу: Закрытое отверстие за скуловым килем. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09709.JPG [ 31.25 Кб | Просмотров: 45202 ]
Фото:
Комментарий к файлу: Закрытое отверстие за скуловым килем. ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09710.JPG [ 32.36 Кб | Просмотров: 45202 ]
И приступаем к зашивке носовой части корабля. Сначала я приклеил рейки, примыкающие к палубе, потом, - к килю.
Фото:
Комментарий к файлу: Начало зашивки носовой части. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09712.JPG [ 44.85 Кб | Просмотров: 45202 ]
Фото:
Комментарий к файлу: Начало зашивки носовой части. ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09711.JPG [ 44.31 Кб | Просмотров: 45202 ]
Так, а вот тут что-то непонятное складывается.
Фото:
Комментарий к файлу: Рейки в носовой части налазят на загнутую часть киля. Крейсер "Варяг" (Моделист). Обсуждение DSC09713.JPG [ 32.96 Кб | Просмотров: 45202 ]
Фото:
Комментарий к файлу: Рейки в носовой части налазят на загнутую часть киля. Вид спереди Крейсер "Варяг" (Моделист). Обсуждение DSC09714.JPG [ 25.96 Кб | Просмотров: 45202 ]
При выведении формы обводов вероятно образуются немалые щели.
Фото:
Комментарий к файлу: Что-то не нравится мне, как оно тут сложилось. Крейсер "Варяг" (Моделист). Обсуждение DSC09715.JPG [ 17.25 Кб | Просмотров: 45202 ]
Ну, да ладно, по ходу дела разберусь. Да и форумчане подскажут рациональный путь. А пока продолжаем зашивку от палубы к килю.
Фото:
Комментарий к файлу: Зашивка ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09747.JPG [ 43.4 Кб | Просмотров: 45202 ]
Фото:

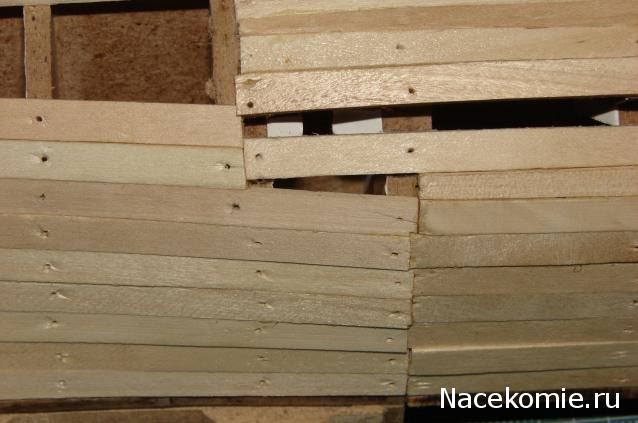

Комментарий к файлу: Образовалось отверстие, которое нужно будет закрыть. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09748.JPG [ 34.59 Кб | Просмотров: 45202 ]
Фото:
Комментарий к файлу: Зашивка ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09749.JPG [ 34.77 Кб | Просмотров: 45202 ]
Фото:
Комментарий к файлу: Образовалось отверстие, которое нужно будет закрыть. ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09750.JPG [ 36.88 Кб | Просмотров: 45202 ]
Влезло ещё по одной рейке с каждого борта, которые не нужно было фигурно резать.
Фото:
Комментарий к файлу: Теперь нужны фигурные рейки. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09752.JPG [ 34.77 Кб | Просмотров: 45199 ]
Фото:
Комментарий к файлу: Теперь нужны фигурные рейки. ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09753.JPG [ 32.9 Кб | Просмотров: 45202 ]

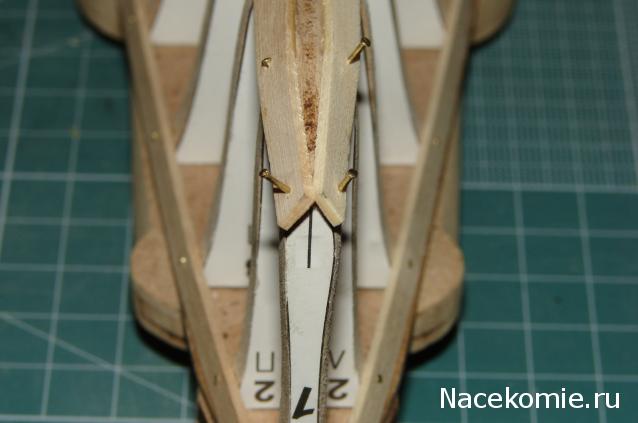

Сразу остановлю торопыг: даже не пытайтесь вырезать эти "хитрые" рейки ножом, - не получится. Я делал так: по линейке выполнил ровный рез между намеченными заранее точками, затем наждачкой подогнал необходимый профиль, прикладывая рейку в место установки. В итоге получился вот такой деревянный стилет.
Фото:
Комментарий к файлу: Деревянный стилет. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09759.JPG [ 48.1 Кб | Просмотров: 45202 ]

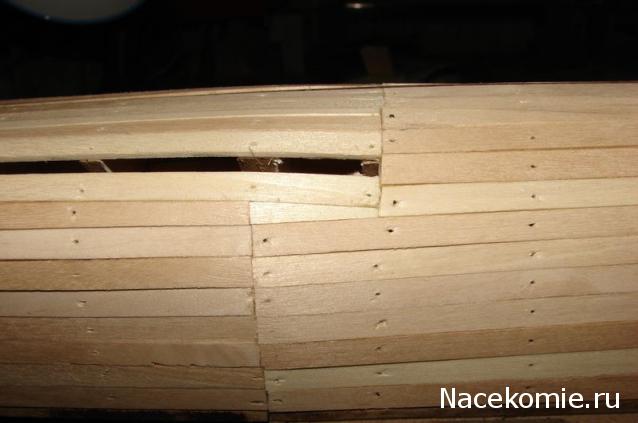

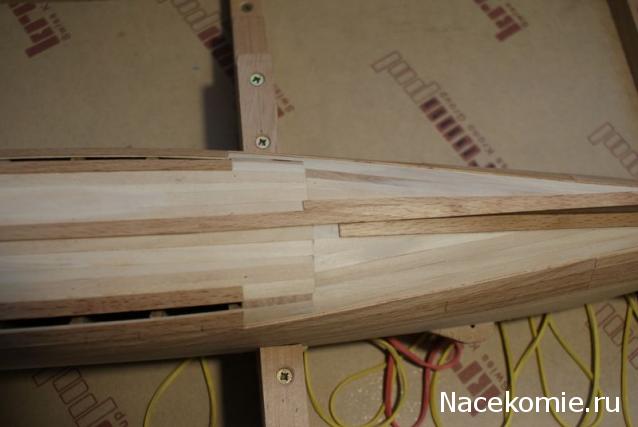

Приклеив эти рейки, как обычно, закрепил их гвоздиками, а тонкие части прижал резиновыми кольцами.
Фото:
Комментарий к файлу: "Хитрая рейка" по ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09760.JPG [ 44.88 Кб | Просмотров: 45202 ]
Фото:
Комментарий к файлу: "Хитрая рейка" по ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09761.JPG [ 42.01 Кб | Просмотров: 45202 ]
Пока всё.
03 фев 2015, 14:45
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер Варяг Обсуждение
Вырвав из рутины немного времени, заклеил все оставшиеся ненужные отверстия. Материал для этого брал из остатков реек, - никогда не выкидываю, обязательно пригодится. Заделываем отверстия покрупнее:
Фото:
Комментарий к файлу: Нос. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09762.JPG [ 27.45 Кб | Просмотров: 46632 ]
Фото:
Комментарий к файлу: Нос. ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09763.JPG [ 29.13 Кб | Просмотров: 46632 ]
Осталась вот такая мелочёвка:
Фото:
Комментарий к файлу: Нос. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09764.JPG [ 39.52 Кб | Просмотров: 46632 ]
Фото:
Комментарий к файлу: Нос. ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09765.JPG [ 36.94 Кб | Просмотров: 46632 ]
Детальки вырезаем из таких отходов...
Фото:
Комментарий к файлу: Отходы-заготовки Крейсер "Варяг" (Моделист). Обсуждение DSC09766.JPG [ 52.37 Кб | Просмотров: 46632 ]
... и получаем вот такой результат:
Фото:
Комментарий к файлу: Нос. ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09829.JPG [ 32.76 Кб | Просмотров: 46632 ]
Фото:
Комментарий к файлу: Нос. ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09830.JPG [ 30.73 Кб | Просмотров: 46632 ]

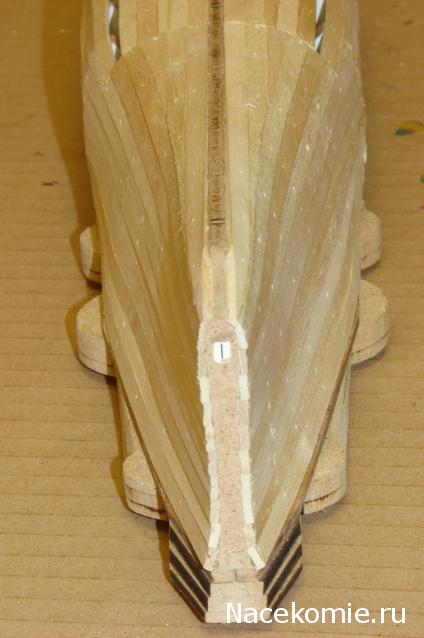

Пока всё это дело подсыхает обрезаем выступающие рейки в носовой части и зашлифовываем вровень со шпангоутом №1, попутно проверяя перпендикулярность к ДП и при необходимости поправляя её:
Фото:
Комментарий к файлу: Носовая часть после обрезки выступающих реек Крейсер "Варяг" (Моделист). Обсуждение DSC09828.JPG [ 40.11 Кб | Просмотров: 46632 ]

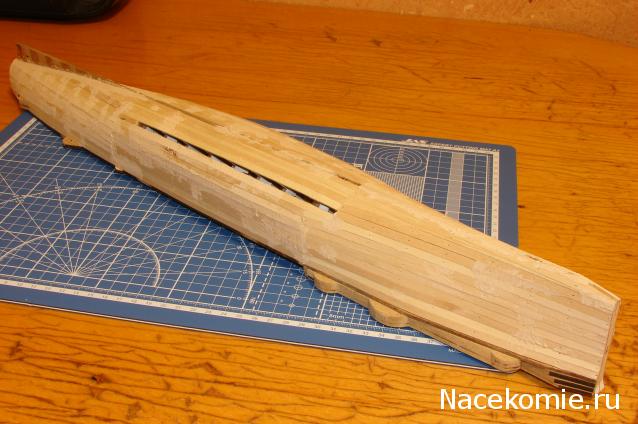

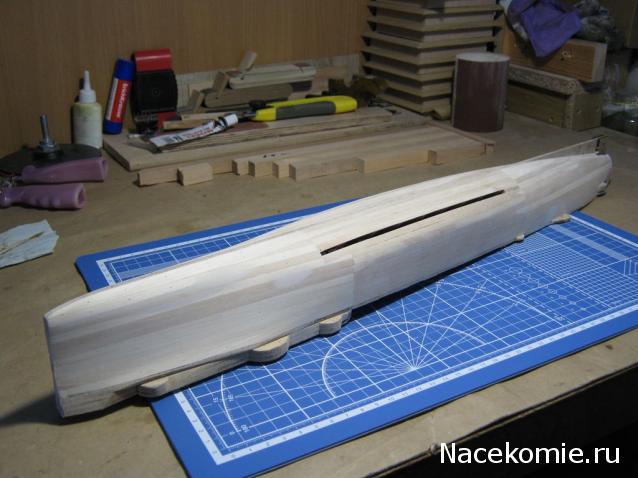

В итоге получаем неошкуренный основной корпус:
Фото:

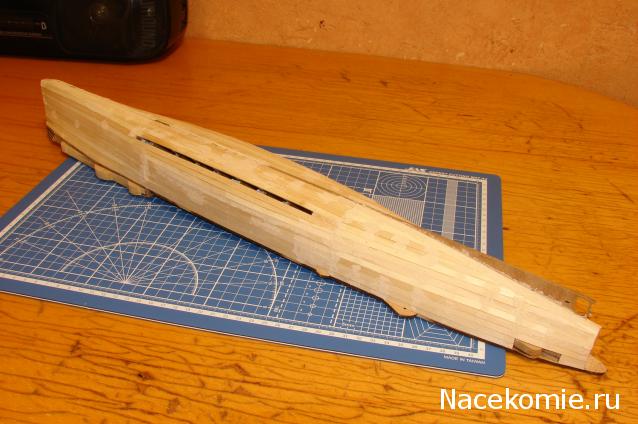

Комментарий к файлу: Ракурс на ЛБ Крейсер "Варяг" (Моделист). Обсуждение DSC09832.JPG [ 52.02 Кб | Просмотров: 46632 ]
Фото:
Комментарий к файлу: Ракурс на ПБ Крейсер "Варяг" (Моделист). Обсуждение DSC09831.JPG [ 52.28 Кб | Просмотров: 46632 ]
На выходных начну ошкуривать и выводить его, ибо процесс этот достаточно длительный и пыльный и торопливости не терпит. Как-то так.
21 апр 2015, 15:07
ALTIMETR
Зарегистрирован: 10 сен 2012, 11:19 Сообщения: 3
Re: Крейсер Варяг Обсуждение
А как будете решать вопрос с не вышедшими деталями? У самого лежит Варяг И цесаревич, но чувствую на такой титанический я никогда не соглашусь)))
04 май 2015, 22:13
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер Варяг Обсуждение
Книги, чертежи, добытые из библиотек и интернета. Это только на первый взгляд страшно, а начинаешь делать, и всё становится проще. Я обязательно буду рассказывать, что и где нашёл, из чего делал. Так что, друже, не переживай и берись за дело. На дружественном Цусимском форуме идёт обсуждение по травлёнке для "Варяга": там один из форумчан грозился сильно помочь, но, к сожалению, эта помощь только угрозой пока и остаётся. Поэтому уже рассматривается применимость альтернативных вариантов других производителей. А тут Алексей aka Krem строит "Цесаревич". Он дошёл до всякой палубной мелочёвки. Правда тоже уже пару лет не отчитывался.
06 май 2015, 10:48
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер Варяг Обсуждение
Друзья! Простите, что так надолго пропал - скоропостижно был в далёких краях. В эти выходные начну дальнейшую обработку корпуса.
22 сен 2015, 11:45
UncleSasha
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Зарегистрирован: 09 фев 2012, 16:09 Сообщения: 5628 Откуда: СССР, Владивосток
Re: Крейсер Варяг Обсуждение
ALTIMETR писал(а):
А как будете решать вопрос с не вышедшими деталями? У самого лежит Варяг И цесаревич, но чувствую на такой титанический я никогда не соглашусь)))
Выкладываю небольшую подборку того, из чего и где можно что-то выбрать для достройки многострадальных моделей "Варяга" и "Цесаревича" от ООО "моделист". В этой подборке я постарался собрать все (ну, не все, но многое), что относится к этим моделям в 200-ом масштабе. Данный список будет периодически дополняться.
2.2. "Варяг". Каркас. 5 листов формата А4 для Орел 50.
3. Издательство "Дом Бумаги" (Украина). 3.1. "Варяг" 06/2010 и 06/2011:
3.2. Каркас для "Варяг" 06/2011. Комплект лазерной резки каркаса для крейсера "Варяг" от Дома Бумаги. Комплект состоит из 4 листов пивного картона толщиной 1 мм формата А3, на которых лазером вырезаны детали каркаса корпуса и надстроек.
3.3. Фототравление для "Варяг" 06/2011. 3 листа размером 9х8 см: Примечание: фотографии одинаковые.
3.4. 152-мм орудия Кане для крейсеров 1 ранга (12 шт.).
3.10. Щиты к 47-мм орудиям Гочкиса. Размер листа - 6х9 см. Количество - 24 шт без стволов.
4. Производитель "SLC Company" (Россия). 4.1. Комплект деталей каркаса для модели крейсера "Варяг" 06/2011 от издательства Дом Бумаги. Код товара: DB-1106W. Комплект состоит из 5 листов А3 (1 мм) и 1 листа А4 (0,5 мм). Включает в себя резку каркаса корпуса, надстроек и шлюпок:
5. Производитель "Комплект ЗИП". 5.1. 75-мм орудие Канэ на станке Канэ обр.1892года (12шт.). Код товара: 200.007.
6. Производитель RB model (Польша). 6.1. Леер двойной прямой 1:200. Код товара: 200A02.
2. Производитель GPM (Польша). 2.1. "Гражданин". Фототравление. Код товара: FOT-FR84.
2.2. "Гражданин". Точеные стволы 305, 152, 127 мм. Код товара: LUF-L200RU-41.
3. Производитель RB Model (Польша). 3.1. Точеные стволы. Gun Barrels for 1/200 Cesarewicz (4 x 305mm, 12 x 152mm, 16 x 75mm, 4 x 47mm). Код товара RB 200L31.
Примечание: Все ссылки на магазины приведены не в качестве рекламы (!!!), а чтобы видеть о чем идет речь. Понятно, что можно найти магазины с более выгодными ценами и месторасположением... Обсуждаем, дополняем... Больше обсуждений и информации здесь: http://tsushima.su/forums/viewtopic.php ... 21#p989121 Удачи нам и терпения!
01 окт 2015, 10:18
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер Варяг Обсуждение
Всё! К чертям все эти авралы на работе! Иначе про модели вообще можно забыть. И так, мои опасения насчёт реек домиком в носовой части оказались напрасными: все хорошо держится и примыкает к килю.
Фото:

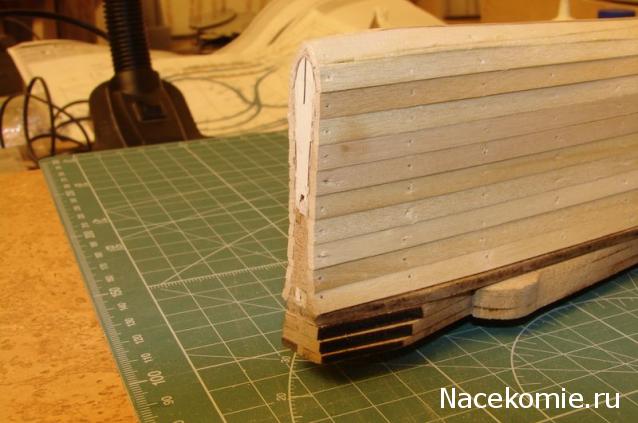

Комментарий к файлу: Сточенные рейки у киля в носовой части Крейсер "Варяг" (Моделист). Обсуждение Варяг 00096.JPG [ 32.88 Кб | Просмотров: 45442 ]
Фото:
Комментарий к файлу: Сточенные рейки у киля в носовой части Крейсер "Варяг" (Моделист). Обсуждение Варяг 00097.JPG [ 28.12 Кб | Просмотров: 45442 ]

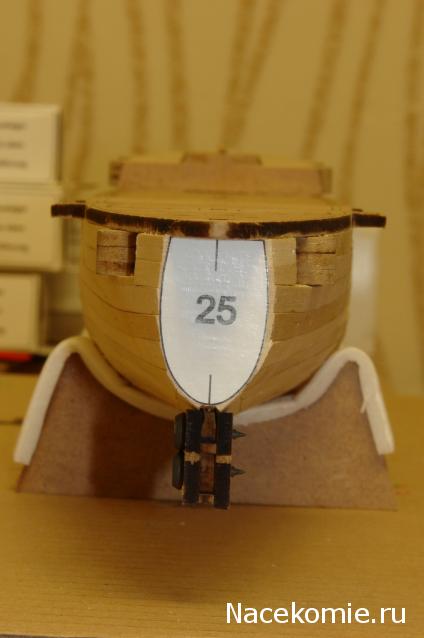

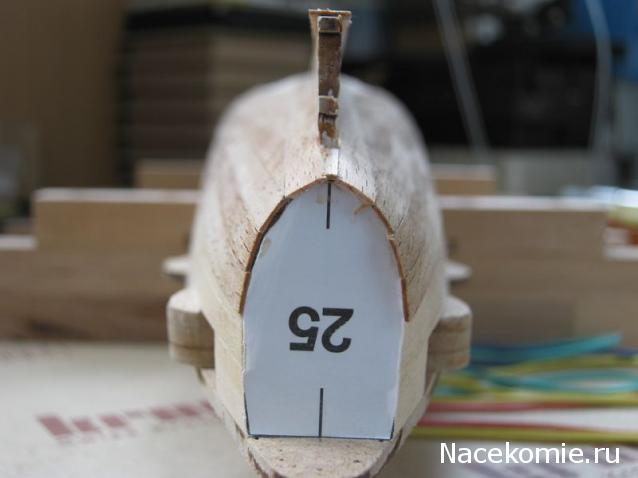

Размечаем шпангоуты №№ 1 и 25 и наклеиваем шаблоны.
Фото:

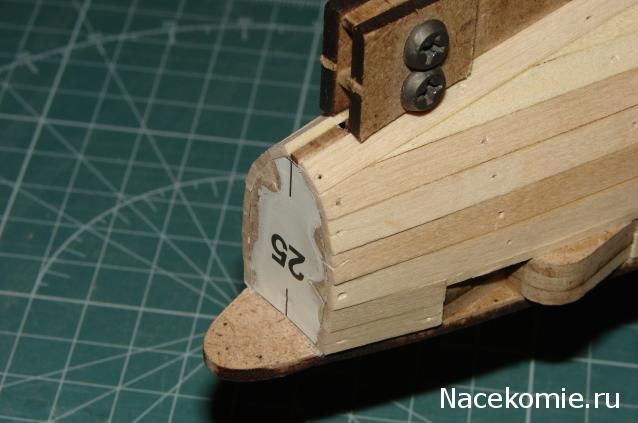

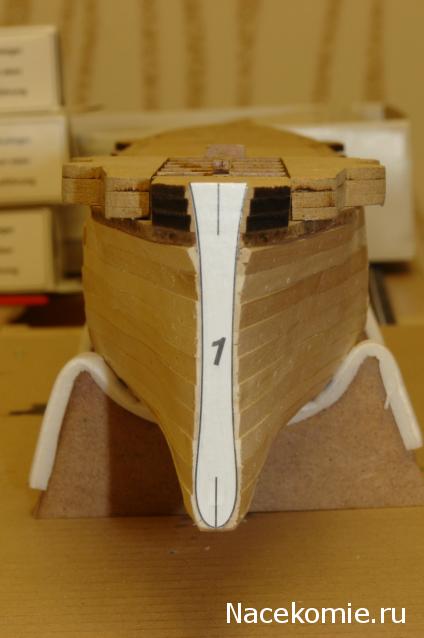

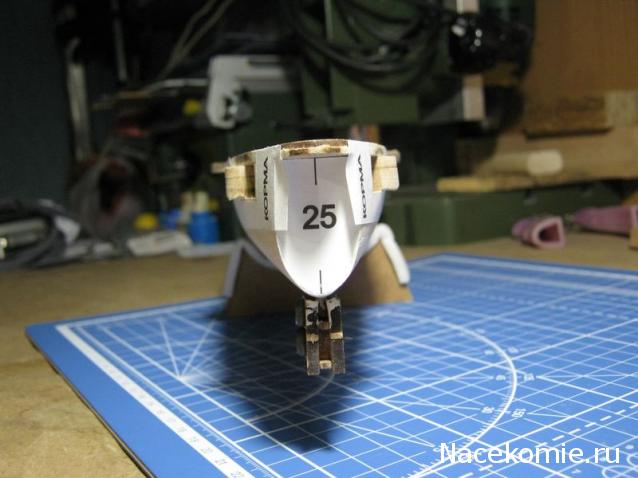

Комментарий к файлу: Наклеенный шаблон на шпангоут №1 Крейсер "Варяг" (Моделист). Обсуждение Варяг 00098.JPG [ 25.16 Кб | Просмотров: 45442 ]
Фото:
Комментарий к файлу: Наклеенный шаблон на шпангоут №25 Крейсер "Варяг" (Моделист). Обсуждение Варяг 00099.JPG [ 22.75 Кб | Просмотров: 45442 ]
Прежде, чем шкурить корпус, его нужно всё-таки зашпаклевать. Ибо, чем аккуратнее будет сделана основа, тем красивее получится верх. Я замазал щели между рейками и крупные отверстия от гвоздиков. Шпаклевал примерно неделю назад, но руки только сейчас дошли до фотографий и форума.
Фото:
Комментарий к файлу: Зашпаклёванный основной корпус. ЛБ Крейсер "Варяг" (Моделист). Обсуждение Варяг 00101.JPG [ 48.66 Кб | Просмотров: 45442 ]
Фото:
Комментарий к файлу: Зашпаклёванный основной корпус. ПБ Крейсер "Варяг" (Моделист). Обсуждение Варяг 00100.JPG [ 46.85 Кб | Просмотров: 45442 ]
Фото:
Комментарий к файлу: Зашпаклёванный основной корпус. Нос Крейсер "Варяг" (Моделист). Обсуждение Варяг 00102.JPG [ 54.11 Кб | Просмотров: 45442 ]
Фото:
Комментарий к файлу: Зашпаклёванный основной корпус. Корма Крейсер "Варяг" (Моделист). Обсуждение Варяг 00103.JPG [ 56.07 Кб | Просмотров: 45442 ]

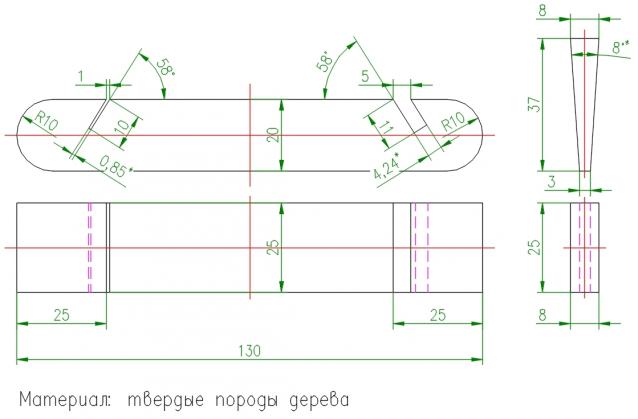

Вчера начал шкурить. Сначала клееным напильником, который предлагался в комплекте с "Варягом". Ну, работать можно, но некомфортно. Поэтому для относительно ровных бортов взял проверенный широкий шкурник и влагостойкую шкурку, - она меньше забивается и легче очищается. Для кормы и носа буду использовать самопальные узкие шкурники с закруглёнными короткими сторонами. Вот эскиз инструмента с клином, которым фиксируется наждачка.
Фото:
Комментарий к файлу: Эскиз шкурника Крейсер "Варяг" (Моделист). Обсуждение Шкурник.jpg [ 27.17 Кб | Просмотров: 45408 ]
Как-то так.
Последний раз редактировалось Nils39 15 апр 2016, 01:20, всего редактировалось 5 раз(а).
14 апр 2016, 14:44
UncleSasha
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Зарегистрирован: 09 фев 2012, 16:09 Сообщения: 5628 Откуда: СССР, Владивосток
Re: Крейсер Варяг Обсуждение
Nils39, а ты на "Цусиме" у Казанца отписался про ф/травление?
14 апр 2016, 14:49
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер Варяг Обсуждение
Да, я ему сразу в ЛС подтвердил свой давнишний выбор.
14 апр 2016, 14:54
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер Варяг Обсуждение
Обалдеть! Год не брался за модель. Но рабочий кризис прошёл, объект ушёл заказчику, можно продолжить стройку. И так, начал выводить корпус, как и рекомендовано в журнале, со средней части. И довольно быстро вылез недочёт - слишком тонкая в одном месте рейка (обведено красным). М-да, чувствовал, что что-нибудь подобное будет.
Фото:
Комментарий к файлу: "Тонкое место". ЛБ Крейсер "Варяг" (Моделист). Обсуждение Варяг 00104.JPG [ 28.99 Кб | Просмотров: 43705 ]
Ладно, не страшно, шпаклевка исправит это безобразие. Сначала вышкурил, как положено, борта, потом замазал и оставил сохнуть на сутки.
Фото:
Комментарий к файлу: Теперь оно замазано и оставлено сохнуть на сутки Крейсер "Варяг" (Моделист). Обсуждение Варяг 00105.JPG [ 28.27 Кб | Просмотров: 43705 ]
23 апр 2017, 22:07
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер "Варяг" (Моделист). Обсуждение

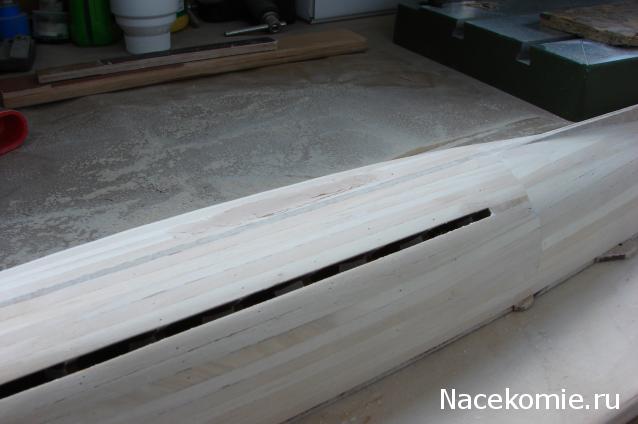

Ни шатко, ни валко, борясь с авральной работой, командировками, деля свободное время на модели, тренировки и соревнования, но я дошлифовал корпус. Шпаклёвку не раз пришлось положить и безжалостно сточить, чтобы было её как можно меньше. Тем не менее, результат мне понравился.
Фото:
Комментарий к файлу: ПБ с носа Крейсер "Варяг" (Моделист). Обсуждение Варяг 00106.JPG [ 45.52 Кб | Просмотров: 35650 ]
Фото:
Комментарий к файлу: ЛБ с кормы Крейсер "Варяг" (Моделист). Обсуждение Варяг 00107.JPG [ 48.28 Кб | Просмотров: 35650 ]
Плоским напильником носовой подзор даже не пробуйте шлифовать: напилите продольных канав. Потом придётся всё это убирать. Нашёлся у меня обрезок деревянного круга диаметром 70 мм, и сделал я себе вот такой напильник:
Фото:
Комментарий к файлу: Круглый напильник Крейсер "Варяг" (Моделист). Обсуждение Варяг 00108.JPG [ 45.94 Кб | Просмотров: 35650 ]
Дальше, - наклейка шаблонов и внешних реек. Кстати, други, чем вы приклеивали бумажные шаблоны? Ведь их потом нужно будет снять и, желательно, чтобы не осталось следов от клея.
26 июн 2018, 20:56
PPD
Зарегистрирован: 06 янв 2014, 15:25 Сообщения: 777 Откуда: Москва
Re: Крейсер "Варяг" (Моделист). Обсуждение
За упорство. Крейсер достоин чтобы его собрали. Тем более в 200 к нему полно допов-те же стволы купите и не парьтесь, леера и.т.д. Облегчит сборку.
26 июн 2018, 21:23
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер "Варяг" (Моделист). Обсуждение
Благодарю, уважаемый PPD! С учётом того, что выпуск номеров прекращён, то очень и очень многое придётся придумывать самому, опираясь на опыт и подсказки более опытных моделистов. Так что буду решать проблемы по мере их поступления.
26 июн 2018, 21:53
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер "Варяг" (Моделист). Обсуждение
Поэкспериментировав с разными клеями, остановился на клей-карандаше ErichKrause: он легче всего позволил отделить тестовую бумажку от фанеры.
Фото:
Комментарий к файлу: Клей-карандаш ErichKrause Крейсер "Варяг" (Моделист). Обсуждение Варяг 00115.JPG [ 48.25 Кб | Просмотров: 35474 ]

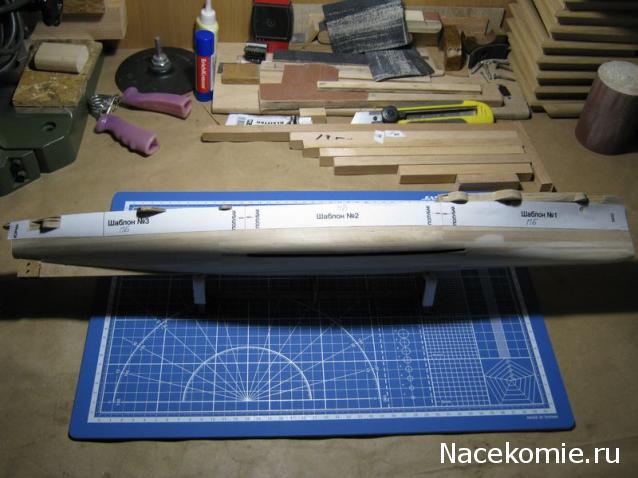

Дальше по рекомендациям из журнала наклеил шаблоны.
Фото:
Комментарий к файлу: Наклеенные шаблоны ЛБ. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00111.JPG [ 44.87 Кб | Просмотров: 35474 ]
Фото:
Комментарий к файлу: Наклеенные шаблоны ПБ. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00112.JPG [ 45.93 Кб | Просмотров: 35474 ]
Если между ними появляются зазоры, то это не страшно. Нам важна линия, образуемая нижними кромками. Необходимо, кроме того, проверить, что в носу и корме эта линия по левому и правому бортам находится на одном уровне.
Фото:
Комментарий к файлу: Нижние кромки шаблонов на одном уровне. Нос. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00113.JPG [ 34.81 Кб | Просмотров: 35474 ]
Фото:
Комментарий к файлу: Нижние кромки шаблонов на одном уровне. Корма. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00114.JPG [ 38.87 Кб | Просмотров: 35474 ]
Мне тоже показалось, что на фотографиях они не на одном уровне. Но, если привязаться к линиям палубы полубака или главной палубы в корме, то всё становится на место.
04 июл 2018, 23:00
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер "Варяг" (Моделист). Обсуждение
Открываем пакет с рейками и получаем 50 волосатых пародий. Из них 7 - с дефектами по ширине.
Фото:
Комментарий к файлу: Исходные рейки. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00116.JPG [ 48.28 Кб | Просмотров: 35417 ]
Вооружаемся шкурником с заправленной 600-й наждачкой и без фанатизма доводим рейки до рабочего состояния.
Фото:
Комментарий к файлу: Обработанные рейки. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00117.JPG [ 52.61 Кб | Просмотров: 35417 ]
Дефектные рейки пойдут на оконечности корпуса.
05 июл 2018, 23:51
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер "Варяг" (Моделист). Обсуждение
Я уже, вроде, говорил, что хочу приклеивать рейки чистового корпуса без гвоздей, иголок и каких-либо других колющих приспособлений, дабы избежать ненужных отверстий. И сварганил себе под эту идею вот такой стапель.

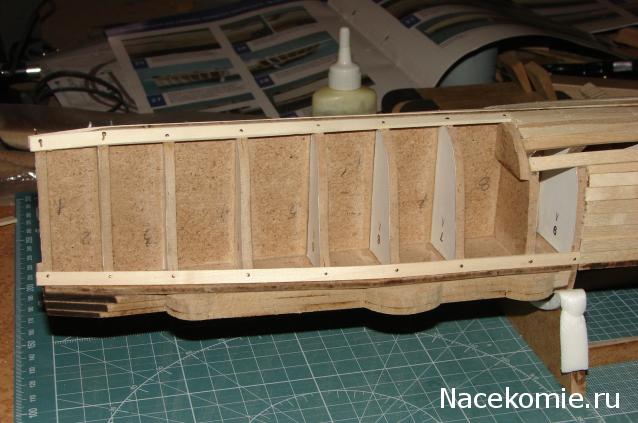

Фото:
Комментарий к файлу: Стапель. Общий вид. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00118.JPG [ 40.63 Кб | Просмотров: 35275 ]
Материалами послужили остатки от столешницы и брусков 15х15. Первый уровень брусков на всю ширину стапеля приклеил намертво, второй и третий в середине стапеля - только пришурупил, чтобы можно было снять, - пусть будет универсальным. А то у меня ведь ещё "Бисмарк" строится, и его тоже ждёт чистовой корпус. Подъём в средней части стапеля нужен для компенсации высоты полубака. Дальше это будет видно на одной из фотографий. По ДП были вкручены шурупы с большой плоской шляпкой. Предварительно на них были надеты цилиндры высотой 2-3 мм, сделанные из коктейльной трубочки. Это нужно для того, чтобы острая резьба не резала резиновые кольца. В длинные торцы стапеля были вкручены шурупы с потайной головкой по самую эту головку. На такие легче накидывать резинки. Расстояние между ними такое же, как и между метизами в ДП.
Фото:
Комментарий к файлу: Крепёж. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00121.JPG [ 29.71 Кб | Просмотров: 35275 ]
Фото:
Комментарий к файлу: Метизы с защитой в ДП. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00120.JPG [ 21.34 Кб | Просмотров: 35275 ]

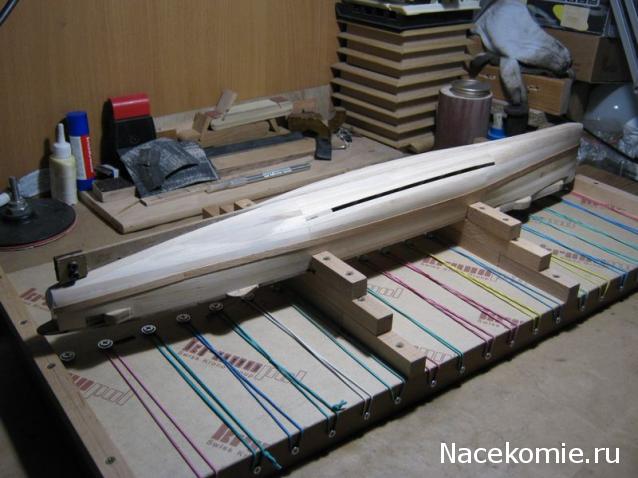

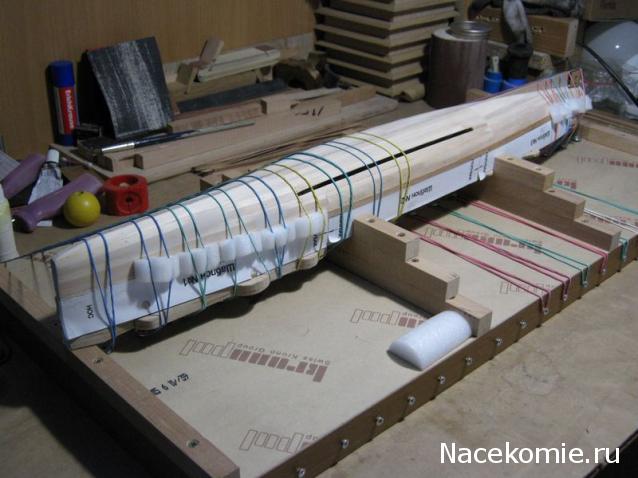

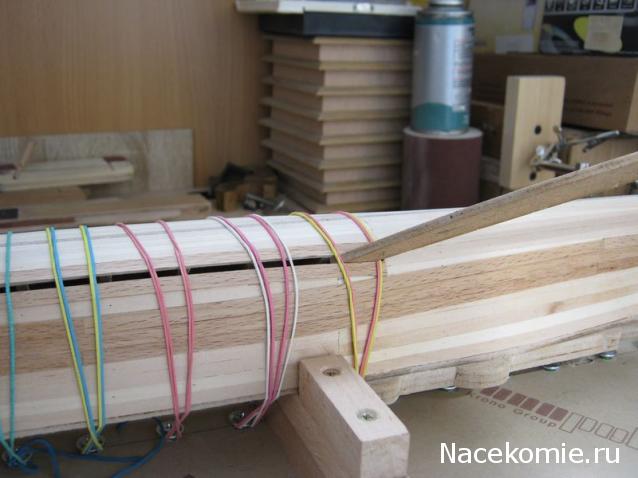

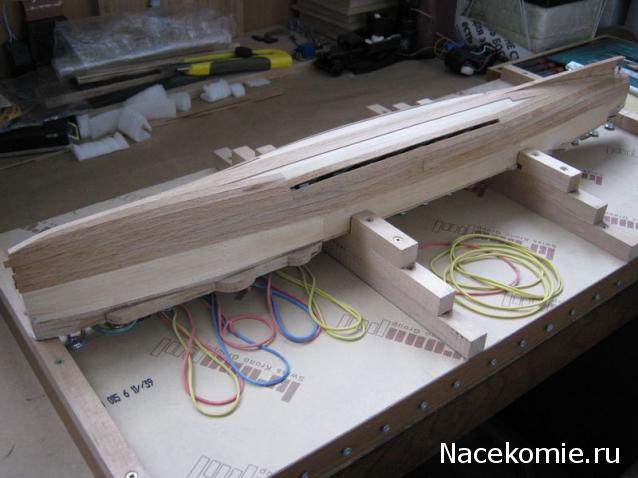

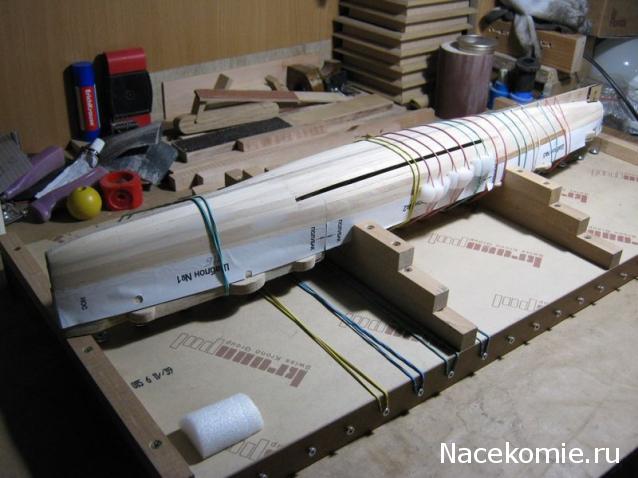

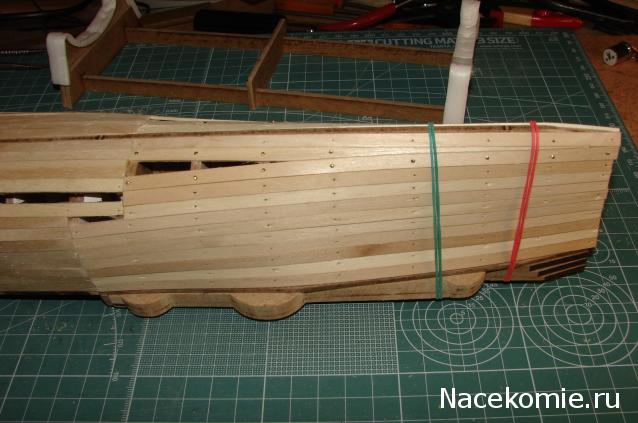

Вот так корпус размещается на стапеле, а резиновые кольца фиксируют рейки.
Фото:
Комментарий к файлу: "Варяг" на стапеле. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00122.JPG [ 44.45 Кб | Просмотров: 35275 ]

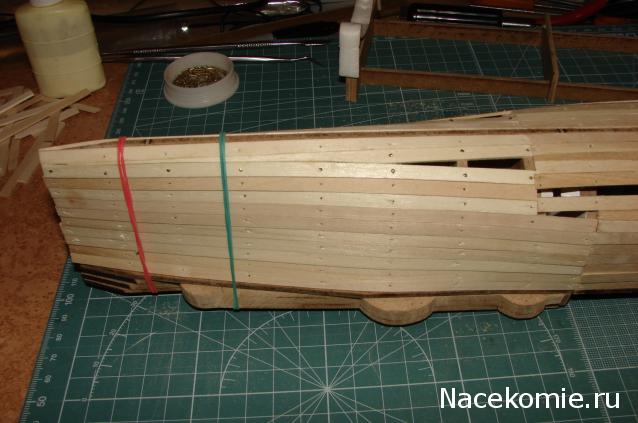

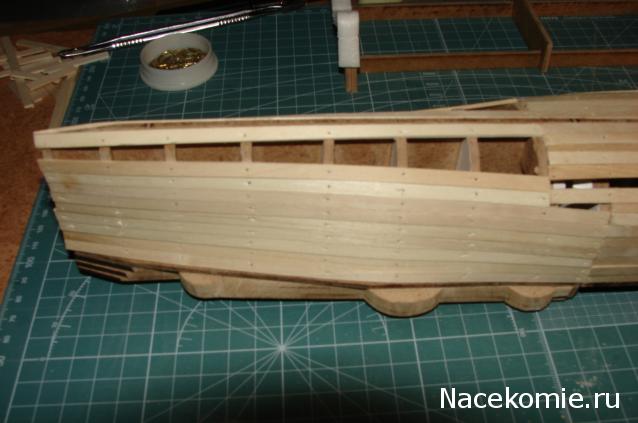

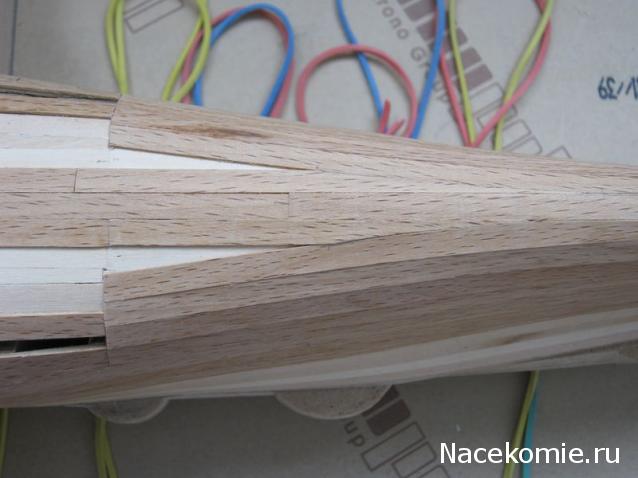

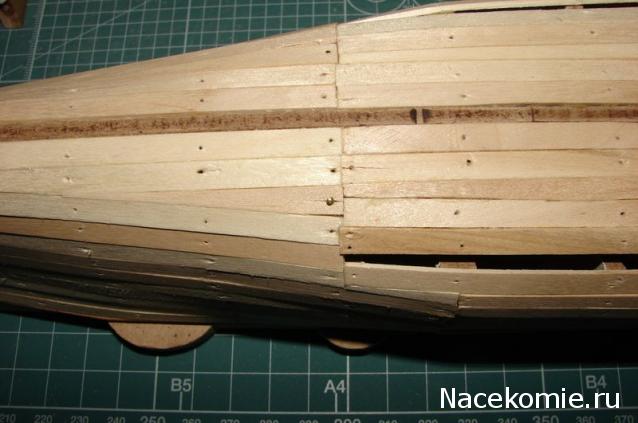

По рекомендациям опытных моделистов рейки буду клеить вразбежку, чтобы не образовывались углы на погибях бортов. Поэтому первую приклеил от риски на кормовом шаблоне.

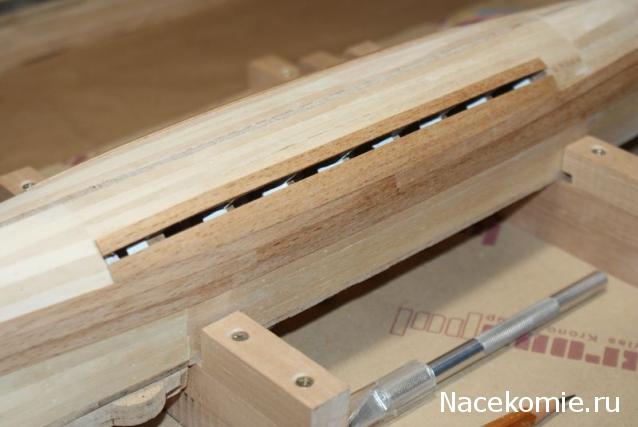

Фото:
Комментарий к файлу: Первая чистовая рейка. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00123.JPG [ 37.17 Кб | Просмотров: 35275 ]

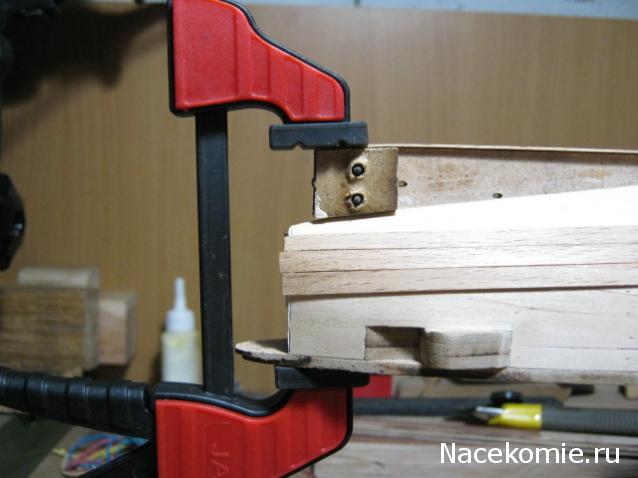

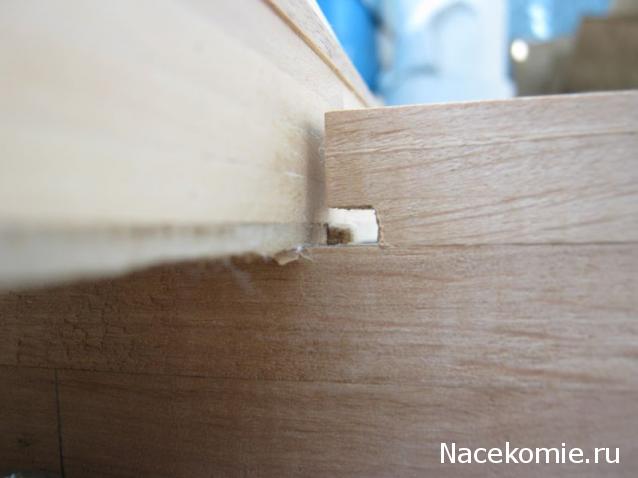

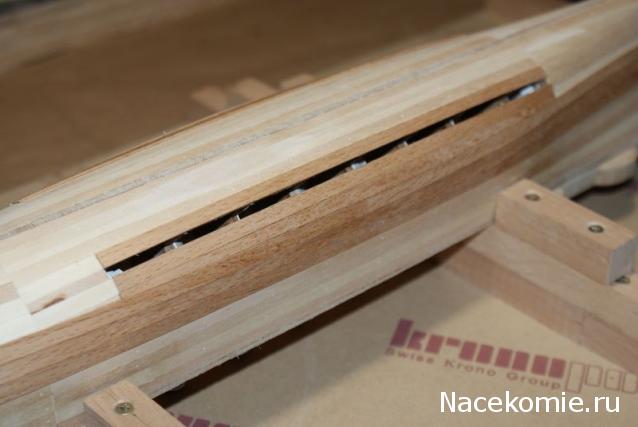

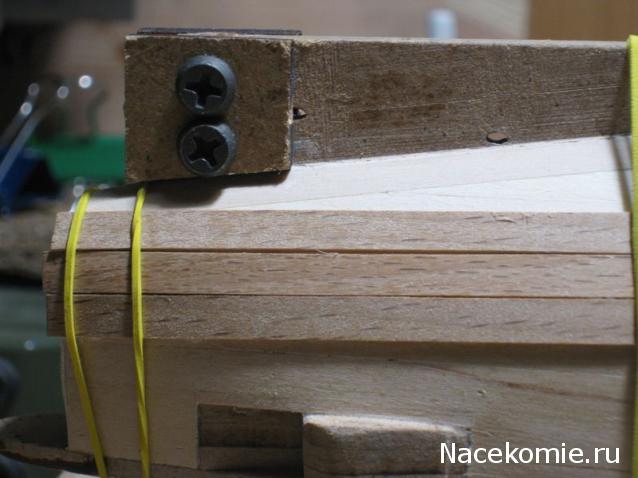

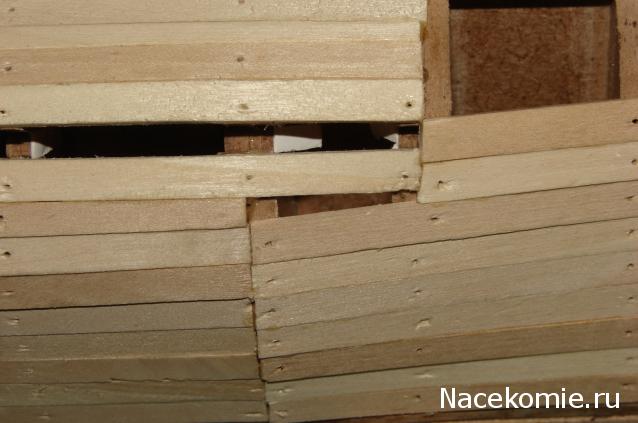

В некоторых местах рейка не хотела плотно прилегать к борту. Помог ей подушечками, отрезанными от куска вспененного полиэтилена.
Фото:
Комментарий к файлу: Вспомогательный материал. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00124.JPG [ 29.94 Кб | Просмотров: 35275 ]

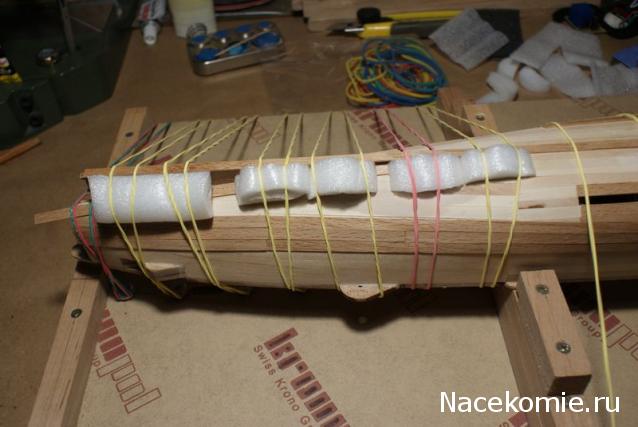

Носовую часть пришлось тоже немного зафиксировать, т.к. резинки в корме начали её поднимать. И ещё на этом снимке хорошо видно, как второй уровень брусков на стапеле компенсировал высоту полубака.
Фото:
Комментарий к файлу: Полубак ничему не мешает. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00125.JPG [ 32.25 Кб | Просмотров: 35275 ]
Ну, вот как-то так пока...
18 июл 2018, 23:30
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер "Варяг" (Моделист). Обсуждение
Приклеиваем рейки в носу и корме. Тут без подкладок точно не обойтись.
Фото:
Комментарий к файлу: Продолжаем клеить рейки. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00126.JPG [ 44.43 Кб | Просмотров: 35144 ]
Фото:
Комментарий к файлу: Первая рейка в корме. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00127.JPG [ 34.74 Кб | Просмотров: 35144 ]
Чтобы приклеить крайнюю носовую рейку, корпус нужно немного сдвинуть в сторону кормы. Для этого пришлось в верхних планках стапеля сделать вырезы, т.к. мешали орудийные портики.
Фото:
Комментарий к файлу: Вырезы для орудийных портиков. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00128.JPG [ 26.24 Кб | Просмотров: 35144 ]
В итоге получаем вот такой вид корпуса.
Фото:
Комментарий к файлу: ЛБ. Вид с кормы. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00129.JPG [ 47.21 Кб | Просмотров: 35144 ]
Фото:
Комментарий к файлу: ПБ. Вид с носа. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00130.JPG [ 40.43 Кб | Просмотров: 35144 ]
Приклеив первый ряд реек, тут же снял шаблоны. И тут ждала засада: мало того, что в носу они отклеились с трудом, так ещё часть клея осталась-таки на бортах. Пришлось в несколько заходов тряпочкой с обезжиривателем пройтись.
Фото:
Комментарий к файлу: Обезжириватель. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00131.JPG [ 38.78 Кб | Просмотров: 35144 ]
Впереди приклейка ещё двух небольших шаблонов. На двусторонний скотч что ли их посадить?
24 июл 2018, 23:30
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер "Варяг" (Моделист). Обсуждение
Ну, что же, продолжаем. Не всё, как выяснилось, можно прижать резинками.
Фото:
Комментарий к файлу: Упрямая рейка Крейсер "Варяг" (Моделист). Обсуждение Варяг 00132.JPG [ 37.87 Кб | Просмотров: 34197 ]
В этом месте пришлось прижимать модельной стубцинкой с резиновыми губками.
Фото:
Комментарий к файлу: Модельная струбцина Крейсер "Варяг" (Моделист). Обсуждение Варяг 00138.JPG [ 32.5 Кб | Просмотров: 34197 ]
Рейки, как и говорил, наклеиваю сразу на всю длину корпуса. Сделал таким образом 3 ряда, и настало время обклеить отверстия для скуловых килей. Не стал я загонять туда эти самые кили: резинками не прижать и ненароком приклеить можно. Намазав рейку клеем, постепенно прижимал её к краю отверстия, вставляя на шпангоутах деталь киля.
Фото:
Комментарий к файлу: Подгонка рейки под срез отверстия Крейсер "Варяг" (Моделист). Обсуждение Варяг 00133.JPG [ 36.47 Кб | Просмотров: 34197 ]
Чтобы подогнать рейку между 3 и 5 рядами, нанёс карандашом несколько вертикальных рисок, циркулем измерил вертикальные расстояния по рискам, перенёс их на заготовленную рейку и полученные точки соединил прямыми. Получил приближённую форму стыковочной кривой. Отрезал лишнее с небольшим запасом, остальное сточил наждачкой, постоянно прикладывая рейку на место.
Фото:
Комментарий к файлу: Риски для получения стыковочной кривой Крейсер "Варяг" (Моделист). Обсуждение Варяг 00139.JPG [ 27.38 Кб | Просмотров: 34197 ]
В итоге получил такой результат:
Фото:
Комментарий к файлу: ПБ Крейсер "Варяг" (Моделист). Обсуждение Варяг 01137.JPG [ 36.76 Кб | Просмотров: 34197 ]
Фото:
Комментарий к файлу: ПБ Крейсер "Варяг" (Моделист). Обсуждение Варяг 01134.JPG [ 30.16 Кб | Просмотров: 34197 ]
Фото:
Комментарий к файлу: ЛБ Крейсер "Варяг" (Моделист). Обсуждение Варяг 01136.JPG [ 37.37 Кб | Просмотров: 34197 ]
Фото:
Комментарий к файлу: ЛБ Крейсер "Варяг" (Моделист). Обсуждение Варяг 01135.JPG [ 27.9 Кб | Просмотров: 34197 ]
12 сен 2018, 23:46
Nils39
Зарегистрирован: 07 июл 2012, 22:14 Сообщения: 525 Откуда: г. Великий Новгород
Re: Крейсер "Варяг" (Моделист). Обсуждение
Ну, двигаем дальше. Пришло время клеить рейки на киль. Резинки тут точно не помогут. Но бруски и струбцины никто не отменял.
Фото:

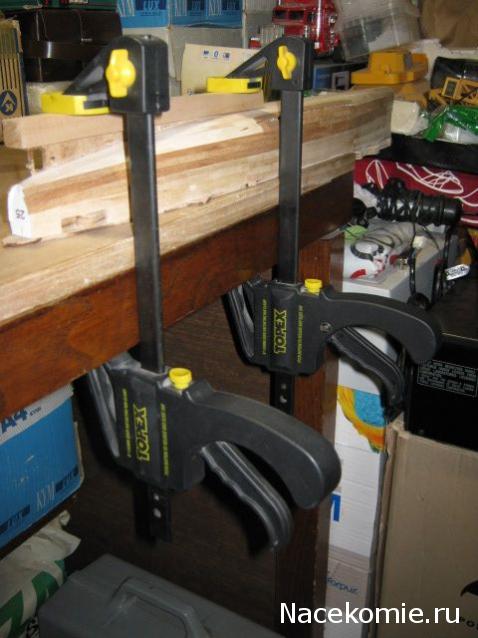

Комментарий к файлу: Приклеивание килевых реек. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00141.JPG [ 44.26 Кб | Просмотров: 31338 ]
Потом всё равно пришлось в корме самый край рейки прижать модельной струбцинкой.
Фото:
Комментарий к файлу: Приклеивание края килевой рейки в корме. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00143.JPG [ 31.72 Кб | Просмотров: 31338 ]
Загиб в носу я поджал небольшим клином.
Фото:
Комментарий к файлу: Приклеивание килевой рейки в носу. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00144.JPG [ 35.02 Кб | Просмотров: 31338 ]
Кормовые рейки, идущие вдоль киля, пришлось немного подпилить, чтобы они подлезли под рейку, наклеенную на киль.
Фото:
Комментарий к файлу: Подпиленный край рейки. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00146.JPG [ 12.22 Кб | Просмотров: 31338 ]
Получился разбег. Не, ночью всё-таки лучше спать, а то потом пропускаешь вот такие элементарные недочёты. Отдирать не стал.
Фото:
Комментарий к файлу: Разбег реек в корме. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00148.JPG [ 27.33 Кб | Просмотров: 31338 ]
Хм! Даже не представляю, каким косяком это может потом вылезти. Ладно, будем решать проблемы по мере поступления. При наклеивании реек в корме без вспененного полиэтилена никак не обойтись.

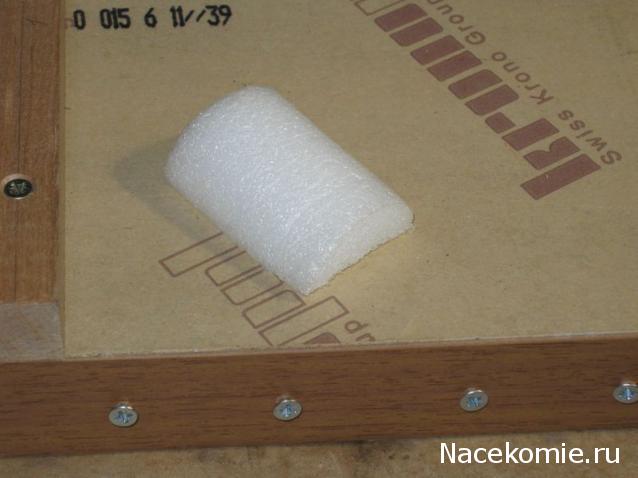

Фото:
Комментарий к файлу: Рейки прижимаю вспененным полиэтиленом. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00145.JPG [ 36.12 Кб | Просмотров: 31338 ]
В корме по обоим бортам получились такие ступеньки.
Фото:
Комментарий к файлу: Такие ступеньки получились на обоих бортах. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00149.JPG [ 38.79 Кб | Просмотров: 31338 ]
Чтобы не резать следующие рейки, приложил линейку и модельным ножом всё это дело сравнял.
Фото:
Комментарий к файлу: Срезаю ступени по линейке. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00150.JPG [ 40.17 Кб | Просмотров: 31338 ]
В носу рейки, примыкающие к килевой, завёл под неё.
Фото:
Комментарий к файлу: Носовые рейки. ПБ. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00153.JPG [ 30.44 Кб | Просмотров: 31338 ]
Фото:
Комментарий к файлу: Носовые рейки. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00154.JPG [ 20.41 Кб | Просмотров: 31338 ]
А в корме пришлось вклеить маленький кусочек в ДП.
Фото:
Комментарий к файлу: Кормовые рейки. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00155.JPG [ 24.17 Кб | Просмотров: 31338 ]

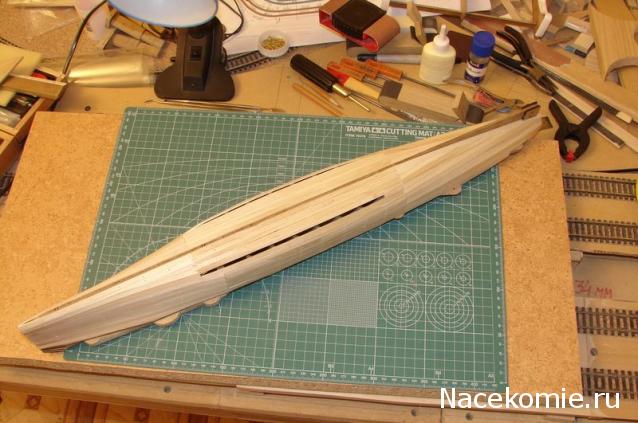

На сегодняшний день корпус выглядит так.
Фото:

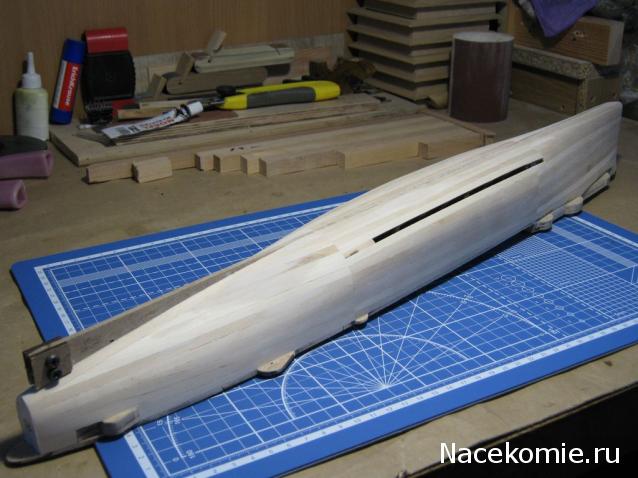

Комментарий к файлу: Общий вид. ЛБ. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00151.JPG [ 39.48 Кб | Просмотров: 31338 ]
Фото:
Комментарий к файлу: Общий вид. ПБ. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00152.JPG [ 39.67 Кб | Просмотров: 31338 ]
Фото:
Комментарий к файлу: Рейки возле киля. Корма. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00156.JPG [ 33.73 Кб | Просмотров: 31338 ]
Фото:
Комментарий к файлу: Рейки возле киля. Нос. Крейсер "Варяг" (Моделист). Обсуждение Варяг 00157.JPG [ 33.71 Кб | Просмотров: 31338 ]
10 мар 2019, 16:53
UncleSasha
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Зарегистрирован: 09 фев 2012, 16:09 Сообщения: 5628 Откуда: СССР, Владивосток
Re: Крейсер "Варяг" (Моделист). Обсуждение
Вот это (обвел из твоего фото (7-ое сверху), по-моему, не есть гуд.
Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять Фото
