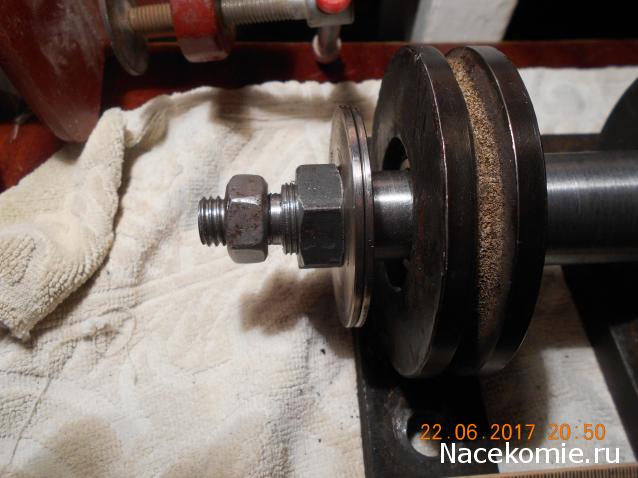

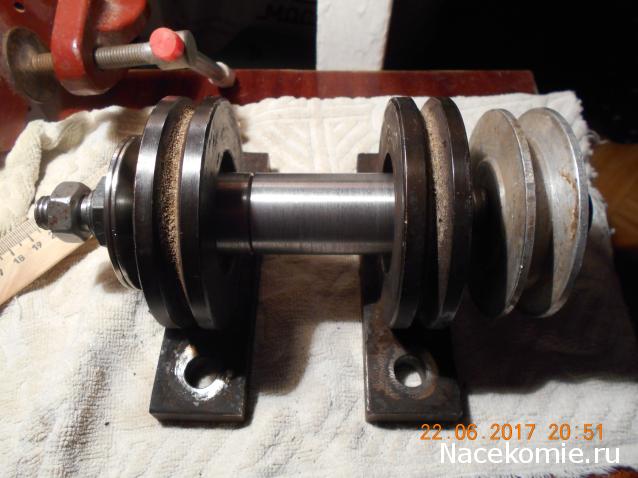

Переделка на уменьшение размеров.Теперь будем думать дальше...размещение ...связка с мотором...доделка шкива...сам вал сделан так что можно уменьшить расстояние между креплением ещё на 2-3 см.
С уважением Сергей.

Шпиндель в сборе с пинолью от сверлильного станка,
от какого именно - не знаю, покупал лет 12 тому назад в Белоруссии, так и не пригодился.
Абсолютно новый, подшипники все родные, конус под сверл.патрон В16.
Цена - ну, пусть будет 1200 рублей, Москва,
Почта России нам всегда в помощь...

Продано.

Частенько приходится резать не самые дешёвые по стоимости материалы, как-то - титан, берилл.бронза,кадмий,акрилы...
Вообщем, решил сгоношить себе вот такого кракозябрика...))
Критерии:
- Бесшумная работа девайса;
- Регулировка скорости (от 5 до 180 качков);
- Чистота и точность реза.
Перепробовал практически всё, что было под рукой: режет всё подряд...
Самый оптимальный режим скорости - 90-110 качаний\мин, почти как при работе руками...
Рез получается очень чистый и ровный...
Может, кому и сгодится такой "тихогрыз"...))
P.S. Оперативно отвечать на вопросы пока не смогу,т.к. нахожусь на отдыхе...)

Необычненько .....креативненько ...

Хорош "тихогрыз"!

Если кому-нибудь такая зверушка надобна - обращайтесь, сотворю, хоть тихогрыхз, хоть шустрогрыз..))Можно сделать как и под обычное полотно (300 мм), так и под малое полотно (150 мм)...Разговор о стоимости - компромиссен...))

Возможно ли использовать данный мотор на циркулярке...500х400х200 если не врут цена вопроса 1950 руб.
Мощность, кВт 0,18
Частота вращения, об/мин 3000
Напряжение, В 220/380
Номинальный ток, А 0,91/0,53
Монтажное исполнение 2081
КПД, % 65
cosФ 0,8
Iп/Iн 5,5
Mп/Мн 2,3
Ммах/Мн 2,3
Класс энергоэффективности IE1
Климатическое исполнение У2
Степень защиты IP55
Режим работы S1
Вес, кг 4,5
Подшипники 6201-2Z/С3/6201-2Z/С3
Наличие датчиков в обмотках -----
Производитель ЭЛМАШ
Электродвигатель асинхронный трехфазный с короткозамкнутым ротором по ГОСТ 31606-2012 предназначен для работы в режиме S1 (продолжительный) от сети переменного тока частотой 50Гц.

Преимущества:
Степень защиты IP55
Резьбовое отверстие в торце вала
Съемные лапы
Возможность перестановки лап относительно станины (клеммная коробка сбоку)
Клеммная коробка из алюминия имеет 2 кабельных ввода (К-3-II)
Клеммная коробка переставляется относительно своей оси на 90 градусов
Климатическое исполнение и категория размещения У2 (ГОСТ 15150-69)
Стандартные размеры подшипников
Современный дизайн
Индивидуальная упаковка
Гарантия 24 месяца

С уважением Сергей

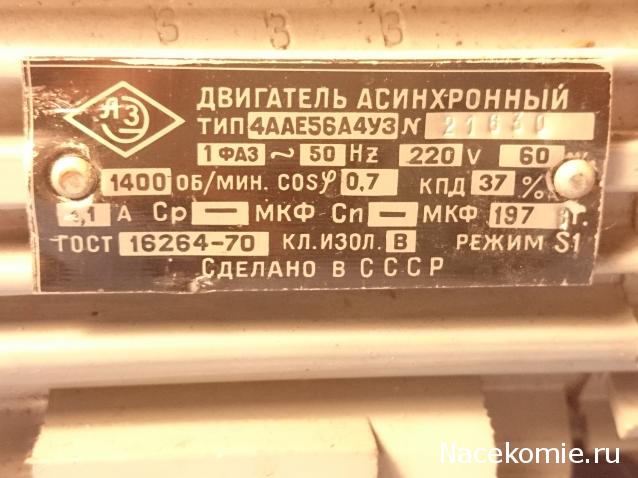

Тоже интересует подобный же вопрос. Только вот по такому моторчику. И для шлифрейсмуса.

Нашёл тут у нас на работе на свалке...

1.Вам подробно ответил в личку;
Этих данных вполне достаточно, чтобы определить назначения этого двигателя и его дальнейшее применение в вашей циркулярке...
- Двухобмоточный (для 220-и вольтового варианта) асинхронный двигатель, применяемый ранее в советских круглых стиральных машинах (У вас на фото более новая версия этого двигателя);
- Довольно мощный, но малость шумноватый при запуске;
- Очень приемистый в запуске и не менее надёжный в работе;
- Немного греется, но это вполне нормальное состояние;
- Для запуска можно использовать короткозамкнутую петлю (такие квадратные карболитовые выключатели-пускатели), но можно вполне обойтись и обычным конденсатором 6-8 мкф, что тоже вполне надёжно...
Дальнейшие приведённые характеристики непринципиальны, да, и если честно, кроме указания веса, малопонятны...))
Вообщем, на небольшую циркулярочку этот двигатель вполне подойдёт...
============================
2.Для шлифа, наверное, всё-таки малость мощный будет: с учётом полного построения девайса,конструкция,по-моему, будет несколько громоздкой,придётся немного подрезать вал и убрать конус,что, вообщем-то, не очень сложно,но! Это, не совет,а просто моя точка зрения...))

Я не понял, что значит "малость мощный"? Маломощный? Или слишком? Запас-то вроде, никому не мешал никогда. А для малой мощи, ну так мне только рейки и придётся шлифовать. Опять же, какого диаметра будет барабан, смотря.
А вот с конусом чё-то никак. Конусная - это стальная насадка на валу. Была резьбовая шпилька - её пришлось высверлить. А конусную насадку чё-то не могу придумать, как снять.

1.Если касаемо меня, то я не есть последняя инстанция и в суждениях, и по выбору, того или иного комплектующего...Свою точку зрения никому не навязываю, и не считаю краеугольной..."Малость мощный" - значицца, чрезмерно мощный...Поскольку почти все девайсы рассматриваются применительно к судомодельному делу, отсюда и результат суждения, опять же, относительно к министаночного оборудования..Леха, будешь умничать - плюну в твой ник и вообще заткнусь, на хрен, и вовсе вякать здесь больше не буду...
Как, как...А токарник у тебя на кой?...)) Располовинь движок, зажми ротор за конец вал, подопри центром и проточи этот свой замечательный конус...А потом собери двигатель взад...Всего делов-то сборки - туда-сюда на три болта...))

Константин, ну не рычи ты!.. Я ж безо всяких сарказмов. Честно засомневался, как понять. И вообще.. Смысл мне тут троллить, если мож ещё обратиться к тебе придётся!?
Короче, я не умничаю ни на грамм! (но в ник плюнуть можешь! )
На токарник ставил, правда не разбирая. Не получилось чё-то. Где-то жёсткость теряется - дробит, верещит, пол-мм проход невозможно точить. Да как-нить по-другому спилю.

Ну, если просто по случаю движок в руки подвернулся, и думать, куда бы его притулить, то ну его на фиг, бо конус этот за сорок лет, поди уже и сросся с валом воедино...)) Хотя, кому как: я бы возиться с ним не стал, себе дороже...))

А что ж, специально покупать, чтоль , такие же? Когда они на свалке в отличном состоянии бесплатно лежат?
Ладно... Поковыряюсь с ним. Как говорят - "Если долго мучиться, что-нибудь получится"..

Ну, вообщем-то, да...Дело это,как правило, небеуспешное и приятное... Если что, то половинь свою беду и привози ротор: я тебе и обрежу и проточу...))

Токарные резцы для станочка.
Размер оправки 10х10х60;
Цена вопроса - 100 руб.\шт.
Страна происхождения - Белоруссия.
Если нужно, могу заточить и заправить на алмазе + 50 руб\шт.
Москва,пересыл,Почта России нам в помощь

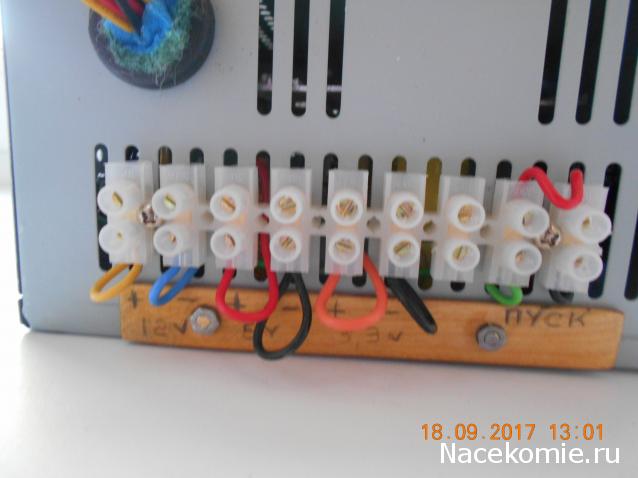

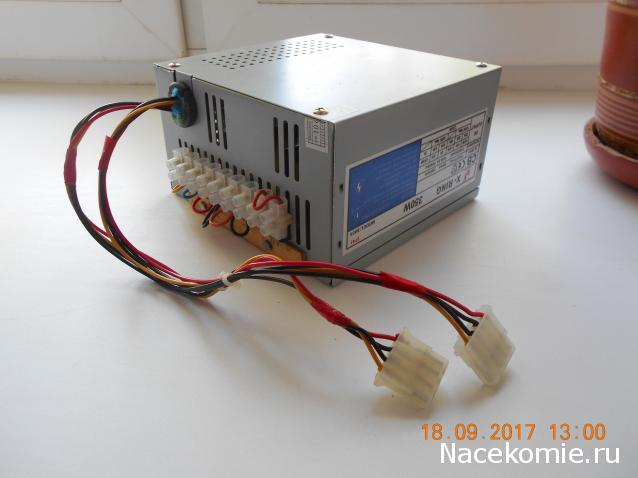

собрал шлифмашинку и переделал блок питания

Досталось в наследство...лампочка 6 v...

Осциллограф Velleman HPS140;
Покупал 3 года тому назад в Платане, но так и не пригодился.
В комплекте родной шнур, блок зарядки (питания) сделал сам.
Полностью рабочий. Почитать про него можно в Инете.
Цена вопроса 5500 рублей, торг.
Москва,Почта России нам в помощь.
