Корабль адмирала Нельсона "ВИКТОРИ" - Обшивка корпуса

В этой теме обсуждаем технологию обшивки каркаса парусника "Виктори" и все вопросы связанные с ней.

Внимание! Строго следим за соблюдением правил общения и соответствия сообщений теме!

Прежде чем задать свой вопрос воспользуйтесь поиском по Форуму: очень возможно, что Ваш вопрос уже благополучно решен на страницах Форума. Не перегружайте лишними фразами свои сообщения, иначе никто не сможет найти ВАЖНОГО. Здесь люди не сидят сутками, а общаются по ДЕЛУ.

Volodimir, ничего личного, просто есть специальная тема про инструмент, где есть обсуждения по электроинструменту. Вот я и подивился, что выбор инструмента в теме обшивки корпуса Наверно смайлик слишком грозный получился, я хотел вот такой: .

Добрый день. Нужна ваша помощь
Приклеил планку 11-го ряда, она стала на уровне элементов носовой оконечности. Но вот носовая часть внутреннего "киля" выше на 2 мм. Что с ней делать? Она и должна быть выше или долна быть на уровне с другими элементами носовой оконечности? Спасибо.

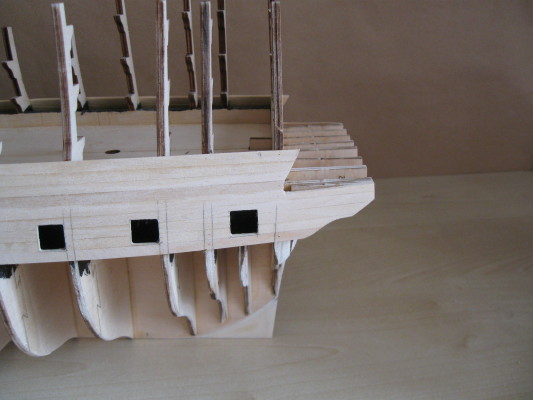

Стачивайте заподлицо... Выглядит это так.....

А я делал, борт в нахлёст на палубу...

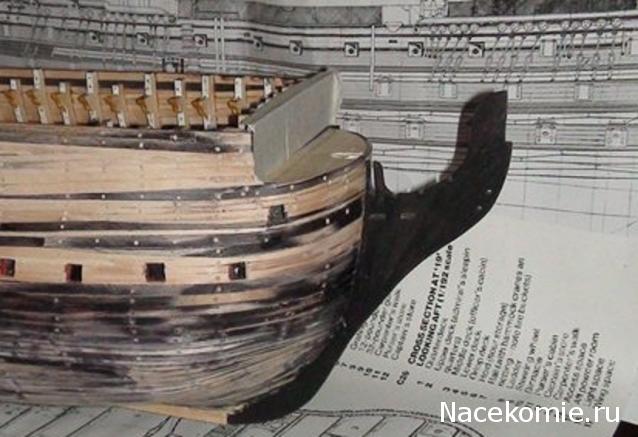

Подсмотрено у Сен СЕЯ...

53-й номер готов!

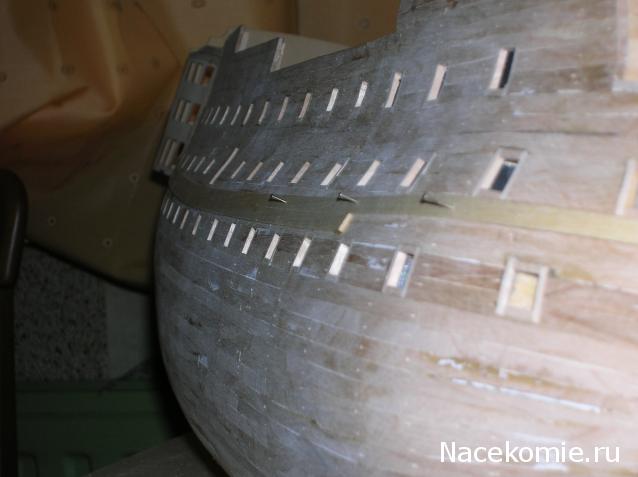

Вот - и на старуху бывает проруха, лоханулся как зеленый новичок, все из-за того, что урывками. Порты опердека на 1-1.5 мм ниже, чем надо, по журнальной разметке - на месте, блин, что раньше не посчитал

Я тоже чуть не попал (см здесь viewtopic.php?f=77&t=4354&start=40 ), только у меня могло выше получится на 2 мм. Ошибка из-за начальной точки разметки первого пояса портов.... Некоторые берут за начальную точку верх рейки, некоторые центр, другие низ.

Я спецом глянул, они давали свои шаблоны от нижней грани/низ гандека. Но в принципе - ерунда, верх декоративной планкой прикрыт, низ - бархоутом, а так как красить буду, вообще без проблем.

Пришлось и бархоуты вне плана начать

Добрый день форумчане. Выложите плз кто - нибудь фото любого борта в корме, чо то я с шаблоном из 24 выпуска разобраться не могу, как его прикладывать.

Доброго времени суток Вам.
Вот, решил зарегистрироваться и поделиться проделанной работой. В наличии уже имеется 43-й выпуск, а я, до сих пор на 23-м. Спешить мне некуда, да и времени особо нет. Тольк я не знаю как вставить фото. Не обессудьте.

Теперь вставляйте, только после первого сообщения можно....

Вот, зацени коллега, если правильно понял тя.

А чо ценить то?... Надо бы перезалить

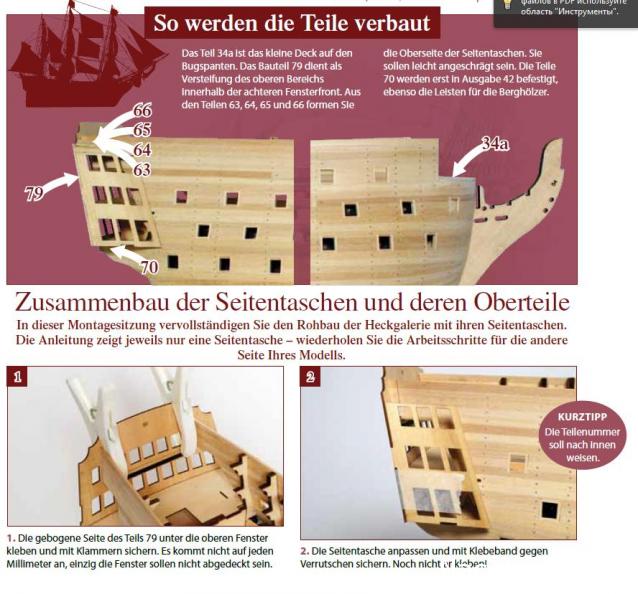

Здавствуйте еще раз, не пойму то ли у меня масштаб модели меньше чем у остальных, или масштаб журнала больше. Вот что получается. Если шаблон положить по переднему краю шпангоута 27, то выступ который находится под скосом "висит в воздухе", а если шаблон выровнять по 30-му, то он выступает за 27. Так как правильно, подскажите. Спасибо.

Обустройство балкона сделано с большим запасом, делайте как угодно..... А для точности достаньте и приложите детали 41 номера

Ну тогда я тоже поделюсь, что есть.
Прошу строго не судить, особенно по борхоутам.
Немного отличается от журнальной версии,
но мне так больше нравится.


Поскольку обшивать начал давно, и длился процесс долго,
то к концу обшивки обнаружил появление щелей.
Видимо влажность реек вначале была выше,
может быть виновата дождливая осень, но их не
размачивал для изгиба.


Т.к. красить не собираюсь, то вариант - только вторая обшивка
шпоном.

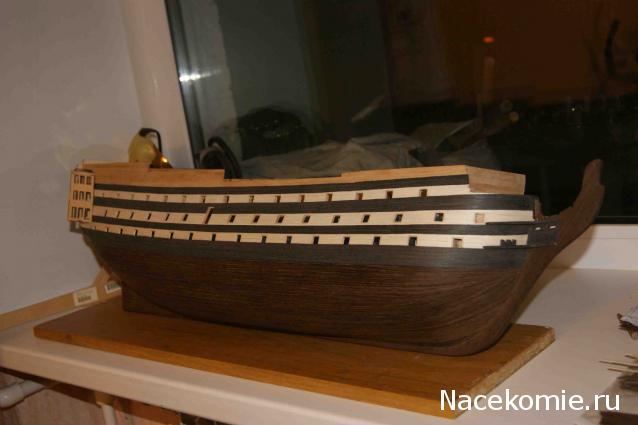

Ну и как итог:

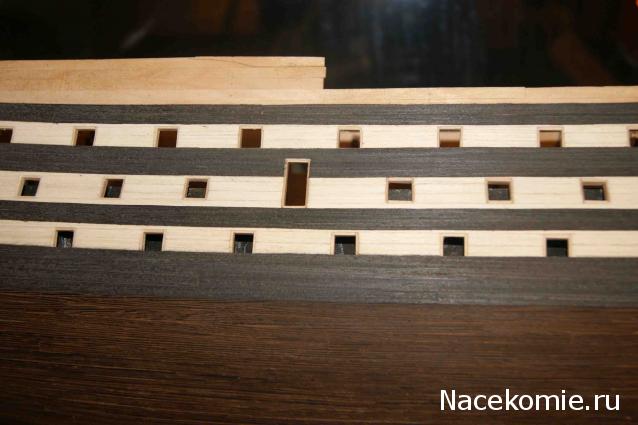

Решил продолжить отделку одного борта,
чтобы если не понравится, меньше переделывать.
На данный момент выглядит так:




Прошу замечания и предложения.

Алекс, на фото плохо видно.... Бархоуты на сколько выпирают над основной обшивкой...

Это не критично только один борт зашивать шпоном?
В целом красотища!!!

Зашивать буду весь корпус.

Бархоуты випирают над обшивкой на один слой шпона, т.е. 0.6 мм.
Думаю сделать ещё один слой, или даже два.
