а карандаши то куда можно использовать?

Про карандаши. Взял стандартный карандаш, обтачил наждачкой зажав в дрели под размер. Нарезал на блины идовёл до одинаковой толщины. Получились наплохие колёса для лафетов. Сборку лафетов как нибудь выложу когда закончу. На щёки и др. детали лафета взял ореховый шпон толщиной 2 мм.

Добавлено спустя 3 минуты 7 секунд:
Толстые карандаши пойдут на изготовление шпилей и ещё есть какая то лесина (не мачта) которая идёт вертикально от киля и упирается в камбуз. Названия и назначения её не знаю, наверное чтобы камбуз не провалился.

Я так думаю, что у вас будет и оригинальный способ заполнения шпаций - поделитесь :)

Я писал про заполнения шпаций на форуме про корпус. Низ - ничего оригинального, бальза 6-8 мм. Порты - пока не знаю, по ходу буду думать.

Добавлено спустя 29 минут 43 секунды:
Страница 9, Форум "Сборка корпуса, Установка палуб"

Ура нашёл 300 штук за 45 руб

Лучшие зубочистки для нашего дела. Именно из них я наточил себе нагелей на Батисту.

Здравствуйте, Сергей! Я, вот более чем, уверен, что есть у Вас и собственная "хенд-мейд" оправка для проточки зубочисток, и (или) какя-то своя оригинальная технология по этому кропотливому переделу! Спрашиваю не из праздного любопытства.
С Уважением.

Нет, в данном случае с оправкой не парился. Прочерчивал по ряду отобранных зубочисток 2 линии (начало ручки и конец ручки) вставлял в дремель и надфилем и шкуркой вытачивал нагель. Делать одинаковые насобачился быстро. Чуть гуляли диаметры тонкой части такчто некоторые нагели приходилось втыкать с усилием.

А у вас с Омске китайских рынков/киосков что ли нет??????
Эти зубочистки как раз в "поднебесной" и делают.
Если нет, приезжай в Хабаровск. У нас этого дерьма, ну просто завались( как на гуталиновой фабрике) Вот только кончики (где рукоятка) у "точеных" зубочисток, как правило, крашеные в разные цвета.... Придется краску снимать.....
Кстати, мужики, не подскажите размеры пушек и лафетов????? Очень надо!!!!

Shurik27ru, когда то был рынок "Красная Река", но года три точно, ни чего про него не знаю. Мэры Златоглавую чистят и берегут.

Представь, что это таблица, ну разберёшься, где идут значения в скобках - это метры (только для станков), а мм это перевод в масштаб 1/84

Размеры и вес орудий 1800-1820 годы.

Орудие, фунты Длина, футы и дюймы Вес, кг Вес заряда, фунты (кг) Мертвая зона, ярды (1 ярд = 0,914 м) Предел досягаемости, ярды (1 ярд=0,914 м)
68, карронада 5'2' 1634 5 (2,27) 450 1420
68, карронада 4'0' 1317 5 (2,27) 450 1420
42, карронада 4'3-1/2' 1010 3,5 (1,6) 420 1350
32 9'6'(2,90 с лафетом 3,14)34,5мм/37,4мм 2520 10-11 (4,5-5) 350 2900
32 8'0'(2,44)29мм 2259 10-11 (4,5-5) 350 2900
32, карронада 4'1/2' 772 2,5 (1,15) 390 1250
24 9'6'(2,90)34,5мм 2293 8 (3,6) 265-297 2513-2870
24 9'0'(2,74)32,6мм 2168 8 (3,6) 265-297 2513-2870
24 8'0'(2,44)29мм 1975 8 (3,6) 265-297 2513-2870
24 7'6' 1850 6 (2,7) 221-288 2562-2668
24 7'0' 1816 6 (2,7) 221-288 2562-2668
24 6'6' 1771 6 (2,7) 221-288 2562-2668
24 6'0' 1407 6 (2,7) 221-288 2562-2668
24, карронада 3'7-1/2' 590 2 (0,9) 360 1150
24, карронада 3'0' 533 2 (0,9) 360 1150
18 9'0' 1930 8 (3,6) 265-297 2513-2870
18 8'0' 1714 8 (3,6) 265-297 2513-2870
18 6'0' 1226 6 (2,7) 221-288 2562-2668
18, карронада 3'3' 409 1,5 (0,7) 325 1100
18, карронада 2'4' 386 1,5 (0,7) 325 1100
12 9'0'(2,74)32,6мм 1578 3,5 (1,6) 300 1800
12 8'6'(2,59)30,8мм 1510 3,5 (1,6) 300 1800
12 7'6'(2,29)27,2мм 1328 3,5 (1,6) 300 1800
12, карронада 2'9' 284 1 (0,45) 295 1000
12, карронада 2'2' 261 1 (0,45) 295 1000
9 9'0' 1407 3,5 (1,6) 300 1800
9 8'6' 1340 3 (1,4) 300 1800
9 8'0' 1226 3 (1,4) 300 1800
9 7'6' 1203 3 (1,4) 300 1800
9 7'0' 1146 3 (1,4) 300 1800
6 8'6' 1010 2 (0,9) 250 1500
6 8'0' 976 2 (0,9) 250 1500
6 7'6' 919 2 (0,9) 250 1500
6 7'0' 874 2 (0,9) 250 1500
6 6'6' 840 2 (0,9) 250 1500
6 6'0' 795 2 (0,9) 250 1500
6 2'8' 216 1 (0,45) 230 980
4 6'0' 556 1,5 (0,7) 250 1400
4 5'6' 533 1,5 (0,7) 250 1400
3 4'6' 329 1 (0,45) - 1400
1/2 3'0' 57 - - -
10' мортира 4'8' 1861 12,5 (5,7) - 3800
13' мортира 5'3' 3734 32 (14,5) - 4000



Размеры пушечных станков (лафетов) 1800 год.

Орудие, фунты Длина, футы и дюймы Межосевое расстояние, футы и дюймы Высота до нижнего конца орудия, футы и дюймы
32 6'3'(1,905)22,7мм 4'9'(1,448)17,2мм 2'9'(0,838)10мм
24 5'10'(177,8)21,2мм 4'7'(1,397)16,6мм 2'8'(0,813)9,7мм
18 5'8-1/2' 4'4' 2'4-1/2'
12 5'3'(160,0) 19,0мм 3'10'(1,168) 13,9мм 1'10'(0,559) 6,7мм
9 4'10' 3'6-1/2' 1'10-1/2'
6 4'5' 3'3-1/2' 1'10'
4 3'6' 3'0' 1'9'

Станки для карронад 1800 год.
Калибр, фунты Высота, дюймы Толщина, дюймы Толщина основания, дюймы Ширина, дюймы Длина, дюймы Диаметр подъемного болта, дюймы
68 21,75' 7,75' 5,0' 30,5' 96,0' 2,0'
42 21,50' 7,00' 5,5' 26,5' 82,5' 2,75'
32 19,00' 6,00' 3,0' 24,0' 78,0' 2,0'
24 18,00' 5,75' 3,25' 21,0' 76,0' 1,0'
18 19,00' 5,00' 4,0' 20,0' 64,0' 1,0'
12 16,00' 5,00' 4,0' 20,0' 67,0' 1,0'

Михаил, я поражаюсь!, лето, пора отпусков, а вы такие грандиозные изыскания проводите, вы в отпуск не собираетесь?

Денис, в отпуск собрался со 2 августа. Щас на работе межсезонье, можно час другой занятся только тихонечко, изысканиями. 5 августа еду до Мурманска (все в отпуск на юг, а мне не имётся), и далее река Титовка.

Огромное спасибо за подробность, но я хотел бы узнать конкретные размеры ствола и лафета из данного патворка. Может кто замерит и сброит, плс.

Я намерил длину ствола 31,5 мм (ЭТО, ГДЕ ТО, МЕЖДУ ВОСЬМЬЮ С ПОЛОВИНОЙ И ДЕВЯТЬЮ ФУТАМИ), остального под рукой нет.

Добавлено спустя 5 часов 53 минуты 50 секунд:
Для себя, про пушки из патворки, я решил следующее:
1. щёки лафета годятся, если подпилить дырки под оси и собрать лафет на английский манер (возможно собирать лафет буду на изнанку, доски слишком круто обозначены)
2. колёса годятся, но буду перекрашивать в цвет старого дерева
3. оси деревянные с клиньями
4. ложе лафета не годится, перепил на английский манер
5. стволы годятся на верхнюю палубу и бак, на квартердек нужно стволы меньшей длины

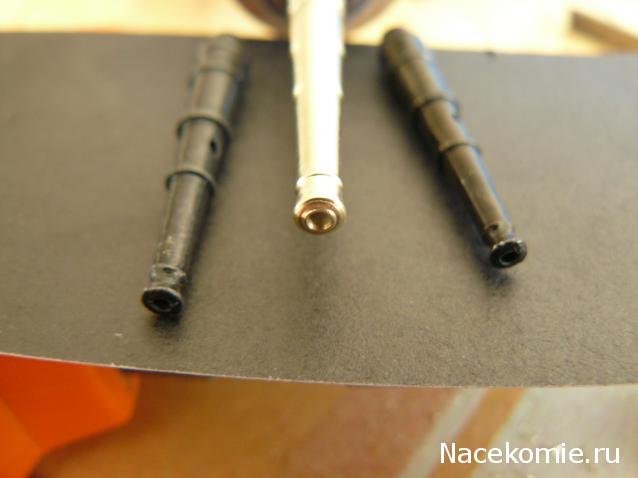

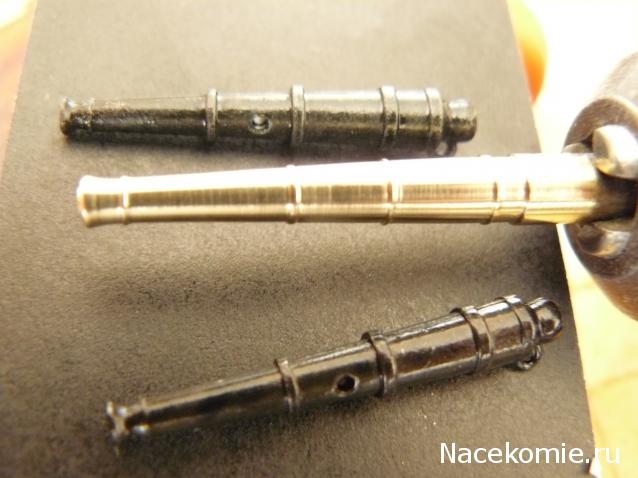

Инфа и вопрос ко всем, кто собирает Виктори. Возникла идея перевооружить корабль. Достигнута предварительная договоренность с мастером, занимающимся литьем латуни и бронзы под давлением. Начал пилить мастер на 9-футовую 12-фунтовку, расчетная длина 32.7 мм в масштабе. Хотелось бы услышать комментарии и конструктивную критику, осталось казенная часть и винград, но если сделать их, то остальная часть не подлежит корректировке. Пока вот фото. Предполагаю в ближайшее время еще мастер-модели на 12-фунтовку 7 футов 6 дюймов, а также 24 и 32 фунтовки.

З.Ы. По поводу цены пока не знаю. Мастер работает на основе выплавляемых моделей, для составления сметы нужно предположительный тираж и фото мастер-моделей, со вторым проще, а по пункты 1 могу только свой объем написать...

Здравствуйте
Прорезаю сейчас пушечные порты.
Вопрос - будут ли в эти прорези (порты) 12*12 мм
вставляться обрамление ?
То есть например что типа оконных рам, если провести аналогию между
пушечным портом и оконным проемом.

Да, будут, по крайней мере на модели которая превидена нам для наглядности в журнале это так.

34 выпуск

http://victory.deagostini.ru/forum/viewtopic.php?f=6&t=47&start=475

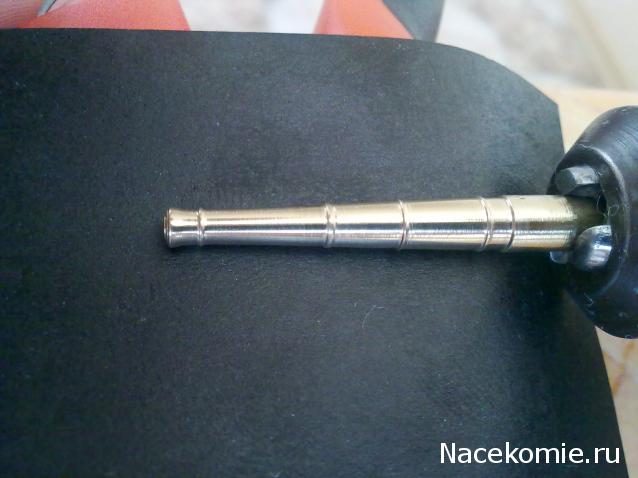

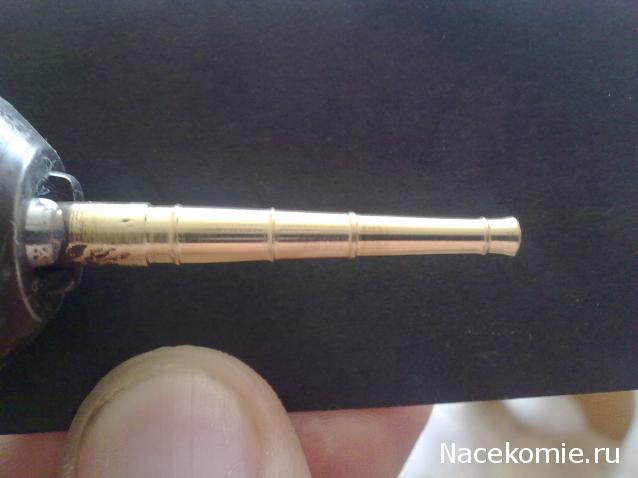

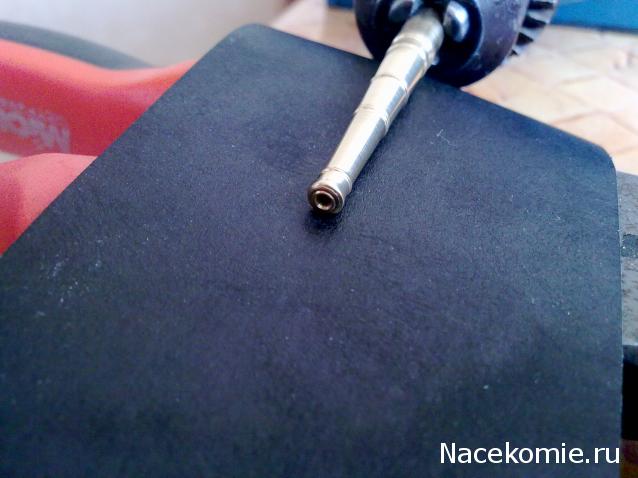

Достиг тут на форуме максимального размера загруженных файлов, не удается больше прикрепить. Интересует мнение, закончил токарные работы по длинной 12-фунтовке, теперь в работе 32-фунтовка.

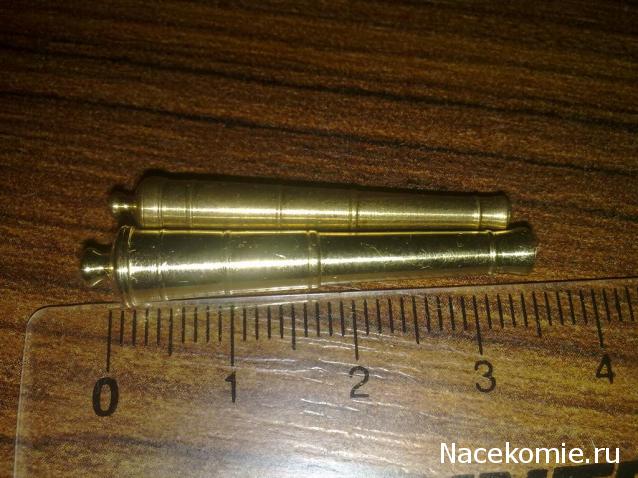

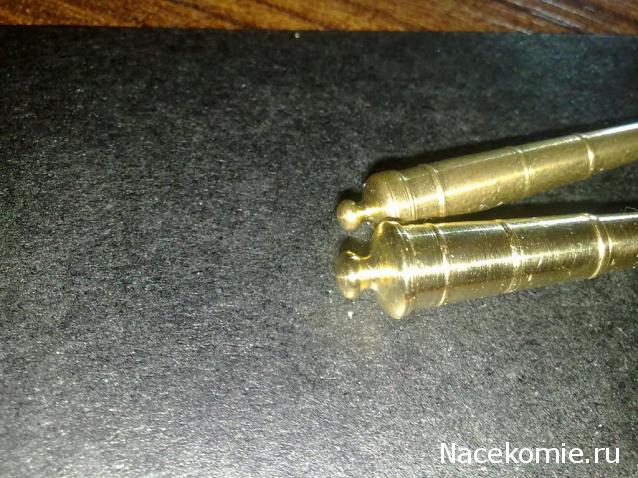

Закончил заготовку ствола 32-фунтовой пушки. Вот она рядом с 12-фунтовкой длинной. Каковы будут комментарии?
