Робот-шпион. Сборка робота. Общая тема.

Робот-шпион. Сборка робота. Общая тема



Обсуждаем общие вопросы сборки.
Сайт для справок и сверки номеров http://spy-robot.ru/

Возможные проблемы в сборке
Под номерами подразумевается номер журнала. На это стоит обратить внимание при покупке или сборке.

1. Робот Шпион №1 – Ходовая часть – 11.01.2012
Противовесы не на одном уровне, небольшой зазор между противовесами.
Лечение и последствия: не известны.
2. Робот Шпион №2 – Отсек для батареек – 24.01.2012
Наличие и целостность пружин.
Лечение и последствия: При отсутсвии пружины или ее повреждении покупка новой пружины, пайка.
Прокручивающиеся саморезы.
Лечение и последствия: сорвана резьба. Осторожность при закрутке. Выкручиваем саморезы, если в резьбе остаётся существенный слой пластика (заполняет собой резьбу полностью или до половины самореза) - вы сорвали резьбу. во избежании проблем лучше будет саморезы посадить на клей или, кардинально, на эпоксидку.
Возможен дефект литья шасси (пока у двух пользователей форума).

Разделы ветки «Робот - шпион»
1. Робот-шпион График Выхода и Обсуждение серии viewtopic.php?f=64&t=2993&start=520

2. Робот-шпион. Сборка робота. Этап 1. Силовая сборка и двигатели viewtopic.php?f=64&t=3072

3. Робот-шпион. Гараж Азимова. Роботоразговоры. Роботофлуд. viewtopic.php?f=64&t=3143

4. Робот-шпион. Система питания viewtopic.php?f=64&t=3517

5. Робот-шпион. Двигатель и механика viewtopic.php?f=64&t=3625

6. Робот-шпион. Мастерская. Только мастер-классы viewtopic.php?f=64&t=3715

7. Робот-шпион. Скайнет: Роботоссылки viewtopic.php?f=64&t=3067

8. Робот-шпион. Видеокамера и видеонаблюдение viewtopic.php?f=64&t=3824

Какая сборка ? Извини , дорогой , только купил - на работе собирать игрушки времени нет

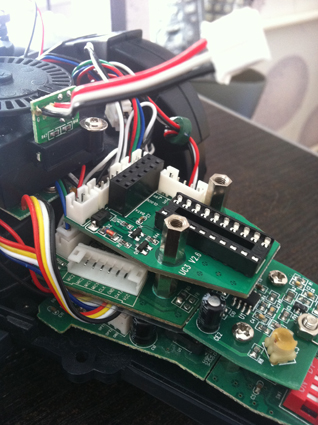

Ни чего не перекрывает, плата узкая.

О, чудненько! А незанятый белый разъем как-нибудь подписан? Я имею ввиду, можно по маркировке определить, зачем он нужен?

+9V__DATA__GND__CLOCK__+9V

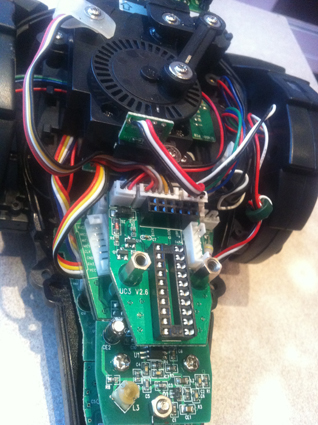

Примечательно что на плате стоит Ver_2.6 Значит долеко не первая!

Цифровое муждумордие. Интересно, кто на том конце провода? Как бы не инфракрасный датчик с "мачты". Просто на камеру не сильно похоже, там вроде еще поворот вверх-вниз заявлен, хотя...

Ну да или соединение с какой то платой в хвосте проводами

Важно господа!

У меня второй раз косяк, первый можете почитать выше, когда сгорел предохранитель.
Теперь хуже, вставил я плату. Закрутил, потыкал вкл/выкл, обжегся рукой о новую плату. Быстро выключил, открутил плату, но успела выпасть (отпаяться) деталь под наименованием DZ.
Причина: Коннекторы типа папа, припаяны с длинными ножками сзади, что привело к замыканию с джемперами платы UC2.

Картинка 1: Общий вид ДО
Картинка 2: Место замыкания платы UC3 и UC2

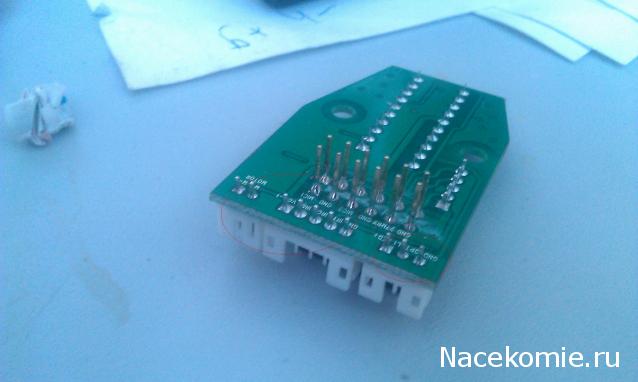

Картинка 3: Длинные штекера
Картинка 4: Общий вид платы UC3, после замыкания, рядом деталька DZ.

Скорее всего пойду за новым номером, немогу проверить деталь DZ ибо хз что это и как это. Откушу эти длинные ноги на всех платах и сделаю прослойку диэлектрика.

PS: РОБОТО способность предыдущих номеров проверена, все внорме. Фоткал на тапок, редактировал кружочки (а они там есть) в пеинте.

по поводу длинных ножек!!! аналогично... большая вероятность замыкания с разъемами на плате 2!! обрезать всем!!!!! только не перепутайте... не штекер, а низ разъемов на плате 3

Да заметил при установке, провода подогнул в другую сторону, вроде упирается в разъемы а не в провода. Но все равно разобрал отрезал ноги и вырезал прокладку.

У кого-нибудь была такая же проблема как у kyzmi4?
Просто я не знаток в том что и как обрезать и я пойду куплю, и вставлю... Ну я думаю не особо так для лохов делают все эти выпуски и детали, возможно браки, но не всем же такое делать. Мб я мало что знаю...

Или скажите длину ножек, которая должна быть, ну или как вы отрезали и сколько у вас осталось в см.

zoroz74, Вы не про то подумали, читайте пост выше:

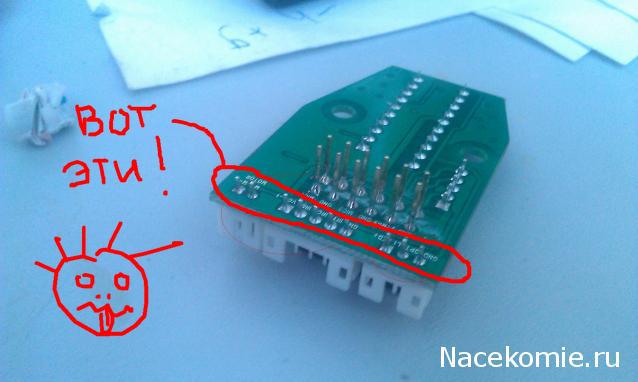

Вот эти разъемы (отмечены кружками)

отрезать просто ножницами, или кусачками.... покороче, и все! чтоб в разъем на нижней плате не попали...(НЕ ШТЕКЕР!)

А там достаточно длины с самом разьеме.Во будет прикол,если штекера не будут контачить ;)
Вдруг каким то образом, при пайке сместили(вдавили)их сильно в пластик,ну или они такими шли, типа некондиции.. Ну мысль понятна, думаю..
Может их паялом утопить просто сильнее? У кого плата,попробуйте по втыкать в них что то..

Всем здравствуйте!!!
Сегодня купил новый номер и теперь сижу воть и гадаю......
1) В новую плату я воткнул "глаза", моторчик и датчик

2) А что нужно было пихать по середине?????

Смотри внимательнее инструкцию по подключению датчиков света и светодиодов! Крайний правый разъем для СПИКЕРА!

poter2010 Рекомендую почитать инструкции по сборке.

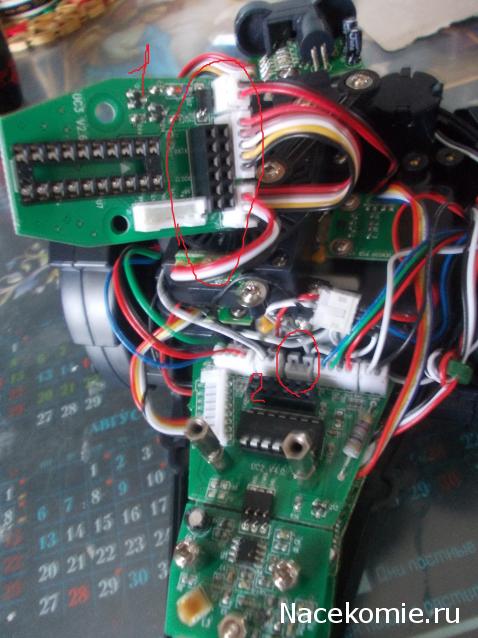

В общем где у вас цифра 1 там будет сверху еще плата, а где цифра 2 там должен быть провод от "левого борта" если смотреть на робота со стороны глаз, а там где у вас сейчас провод вонткнут, там не должно быть ничего.
------------
Купил 34 выпуск, стал все подключать, стоит конечно она немножко криво, но подрезать все же я отказываюсь, чуть-чуть криво, все равно работать будет, к тому же не особо эти "хвостики" втыкаются в провода которые стоят ниже. Включил и все, тьфу-тьфу, работает и не нагрелось.

Но беда в другом у меня от фотодатчика отошел черный провод, а точнее отвалился нафиг, паять не умею, хоть 20 лет дураку, на днях куплю новый.

У Вас ошибка: Правый передний разъем на два провода должен быть свободным, якобы под пищалку.

А два провода из этого разъема надо воткнуть в разъем, который Вы выделили.

Проверь, пациент точно еще жив?

Добавлено спустя 48 секунд:


Проверь, пациент точно еще жив?

Короче poter2010 я тебе настоятельно рекомендую прочитать выпуск 27 поставить все как надо, а потом отписаться работает ли он или нет.

Спасибо!!!!!!!!
