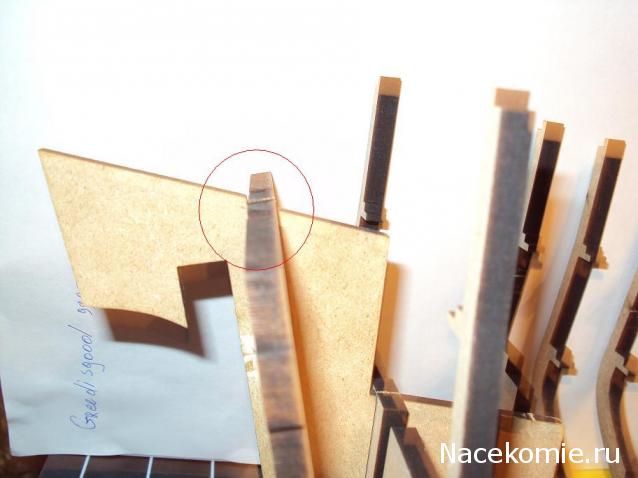

Красным обвел место где идет небольшое расхождение. В принципе я заказал 2ой и 3ий номер так что смогу заново собрать каркас. но тем не менее вопрос остается: критично ли такое расхождение или нет?
06 мар 2012, 19:44
bob
Зарегистрирован: 17 мар 2011, 01:21 Сообщения: 23
Re: Собери Чёрную Жемчужину. Сборка корпуса.
все шпангоуты сделаны из 4мм МДФ, фальшкиль А носовой имеет посадочные места под шпангоуты 6,3мм. частиВ и С 6,2мм такой люфт у всех или мне не повезло 1,2 и4 номера из демоверсии
06 мар 2012, 20:31
Panamera
Зарегистрирован: 18 янв 2012, 22:29 Сообщения: 34 Откуда: г. Ростов-на-Дону
Re: Собери Чёрную Жемчужину. Сборка корпуса.
палуба встала хорошо, хотя каркас собирал и без стапеля. А вот по поводу 5-го шпангоута: ведь и вправду сильно выпирает - мм 2-2.5 надо стачивать с обеих сторон.
Gotic: нормально всё. Одна точка схождения есть, другая сторона явно будет стачиваться внаклон килю
06 мар 2012, 23:17
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка корпуса.

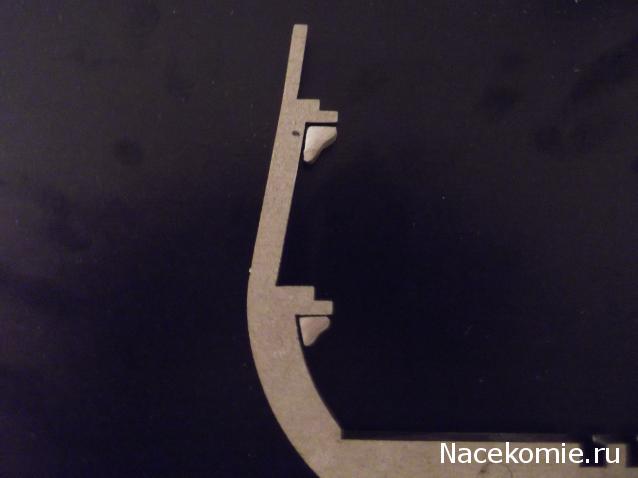

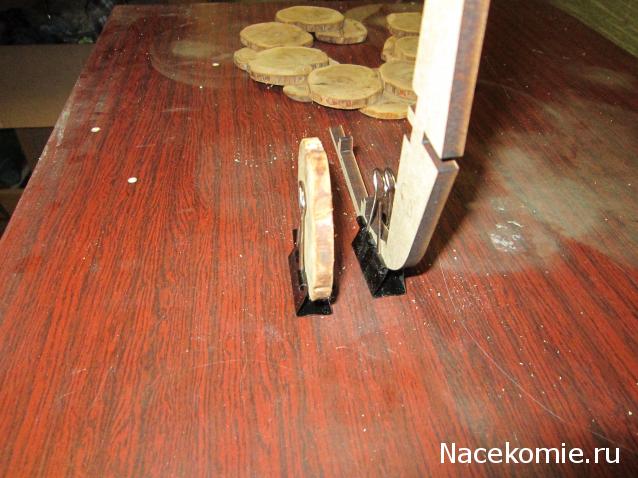

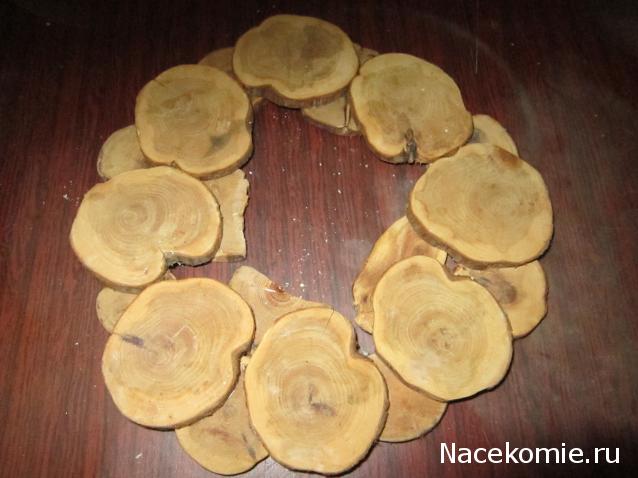

Доброго времени суток всем.Г-н Vorobey,спасибо большое за Вашу ссылочку к сайту Д.Глазова.Взял эту идею с кницами на вооружение,но проблема-где ж сейчас сухих веток достать?Выкрутился просто-спер у боцманши моей с камбуза подставку под чайник.
...Толщина материала (так и не понял,какое это дерево) совпадает с толщиной шпангоутов! ...Ребята,ваше мнение?Может и нет смысла так уж детализировать?
1. Помнится, все эти изделия позиционируются как можжевельник. При распиле должен быть характерный аромат 2. Делайте.. Следующие дцать лет существования Вашей модели она будет периодически рассматриваться с разной степенью подробности. И вся красота будет именно в таких деталях. То, что Вы не сделаете на модели сейчас, Вы уже не сделаете никогда
07 мар 2012, 00:49
Gotic
Зарегистрирован: 13 янв 2012, 00:18 Сообщения: 100 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка корпуса.
PapaNiki писал(а):
Gotic: нормально всё. Одна точка схождения есть, другая сторона явно будет стачиваться внаклон килю
Спасибо. По наклону там так же все практически - издалека даже не заметно:) В общем успокоили
07 мар 2012, 06:07
Shura
Зарегистрирован: 10 мар 2012, 11:38 Сообщения: 65 Откуда: Владивосток
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Здравствуте все!
Вопросы по №8
Итак, возникла необходимость в физической корректировки корпуса. Вопросы: 1.Какую наждачную бумагу надо использовать? 2.На сколько надо стачивать киль в носовой части? По рисункам вроде в "ноль",но правильно ли это? 3.На что орентироватся при обработки шпангоутов?
Спасибо.
10 мар 2012, 11:51
DeviL
Зарегистрирован: 13 янв 2012, 17:45 Сообщения: 3 Откуда: Саратов
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Подскажите где достать в Саратове бользу пожолуста
10 мар 2012, 11:58
2bellum
Зарегистрирован: 12 янв 2012, 17:56 Сообщения: 1311 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка корпуса.
DeviL писал(а):
Подскажите где достать в Саратове бользу пожолуста
Найди/купи пенопласт (только не тот, который на шарики разваливается) и бальза не понадобится.
Добавлено спустя 10 минут 3 секунды:
Shura писал(а):
1.Какую наждачную бумагу надо использовать? 2.На сколько надо стачивать киль в носовой части? По рисункам вроде в "ноль",но правильно ли это? 3.На что орентироватся при обработки шпангоутов?
1. Для малковки я лично, использую №60 2. Будет еще фальшкиль, как рекомендуют так и делайте. 3. Ну что тут не понятного? Планка обшивки должна прилегать по всей плоскости к ребру шпангоута, и одна грань шпангоута должна оставаться целой.
10 мар 2012, 12:20
Shura
Зарегистрирован: 10 мар 2012, 11:38 Сообщения: 65 Откуда: Владивосток
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Про фальшкиль я понял, но на рисунках киль заточен под "лезвие".Это правильно или его надо оставить "тупым"? Если под "лезвие", то где остановится и сделать переход на торец (я имею ввиду от носа в сторону до кормы)?
Добавлено спустя 5 минут 41 секунду: Точнее сказать - киль трогать или нет?
10 мар 2012, 12:59
2bellum
Зарегистрирован: 12 янв 2012, 17:56 Сообщения: 1311 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Я пока ничего не собираю и другим не советую до получения полного набора включая палубы. Малковать тоже пока рано. Но если очень хочется , не стачивайте лишнего, потом сточить легче, чем надставлять.
10 мар 2012, 13:14
Vorobey
Зарегистрирован: 08 янв 2012, 02:09 Сообщения: 443 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка корпуса.
2bellum писал(а):
DeviL писал(а):
Подскажите где достать в Саратове бользу пожолуста
Найди/купи пенопласт (только не тот, который на шарики разваливается) и бальза не понадобится.
Пенополиуретан называется, желто- кремового цвета, прокладывается в стальных армированных стеновых панелях и проч., тоже что и в баллончиках монтажная пена, только плита получается под давлением, в нее хоть гвозди забивай, хоть шурупы вворачивай...

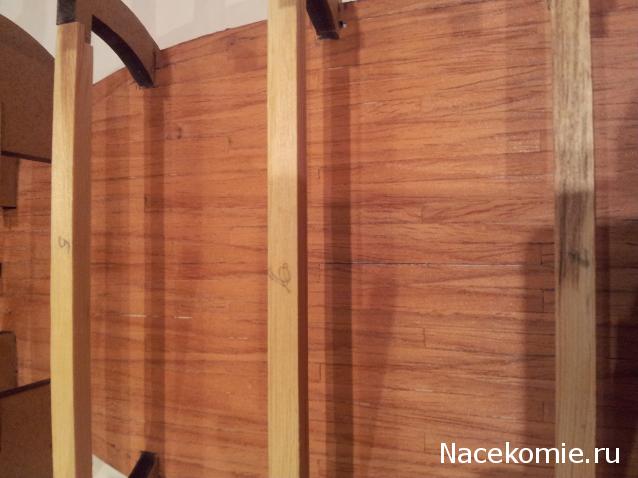

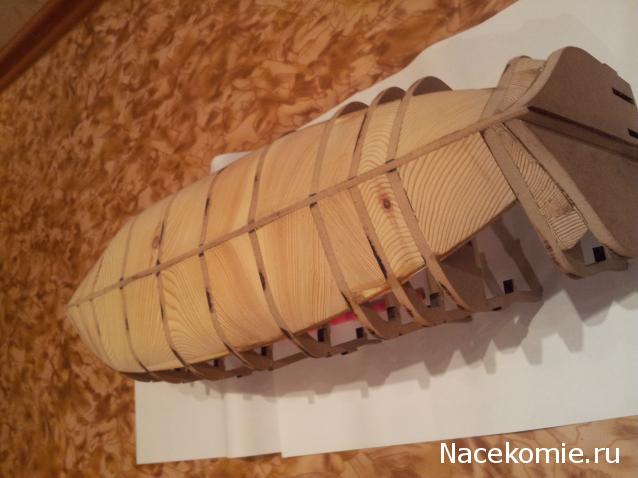

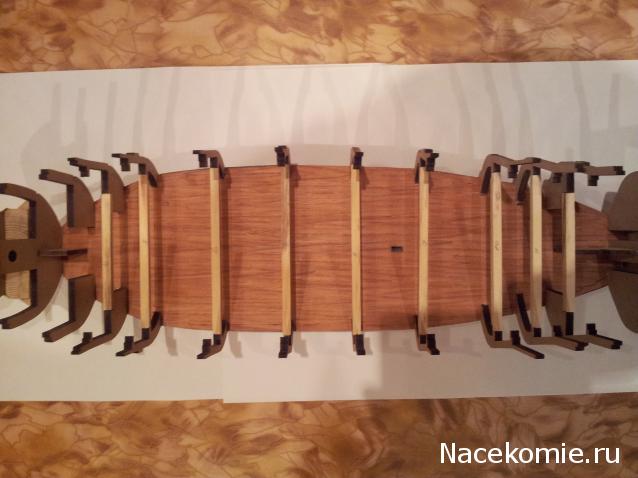

Заместо пенопласта использовал ёлка, честно сказать на маялся я с ней ,лучше конечно берёзка она мягкая в разы , нижняя палуба с 2х кусков дуба вот что получилось настил делал сегодня пол дня 0.5х5мм
Добавлено спустя 7 минут 39 секунд: Ёлку сори ,
Добавлено спустя 9 минут 16 секунд: Вот с другого ракурса
Все проявим ,потом выложу я только нождачкой прошелся
11 мар 2012, 03:04
Shura
Зарегистрирован: 10 мар 2012, 11:38 Сообщения: 65 Откуда: Владивосток
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Цитата:
Shura писал(а):
1.Какую наждачную бумагу надо использовать? 2.На сколько надо стачивать киль в носовой части? По рисункам вроде в "ноль",но правильно ли это? 3.На что орентироватся при обработки шпангоутов?
1. Для малковки я лично, использую №60 2. Будет еще фальшкиль, как рекомендуют так и делайте. 3. Ну что тут не понятного? Планка обшивки должна прилегать по всей плоскости к ребру шпангоута, и одна грань шпангоута должна оставаться целой.
Ну хоть убейти меня, возмите прилагаемый постер №8, присмотритесь к рисункам 13,14 и 15!!! До первого шпангоута киль сточен в ноль, под "лезвие"! От 1-го до 2-го с уменьшением.
Так как делать?
P.S. При этом согласно подставки толщина фальшкиля будет не менее 8мм.
11 мар 2012, 12:07
2bellum
Зарегистрирован: 12 янв 2012, 17:56 Сообщения: 1311 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Shura писал(а):
Ну хоть убейти меня, возмите прилагаемый постер №8, присмотритесь к рисункам 13,14 и 15!!! До первого шпангоута киль сточен в ноль, под "лезвие"! От 1-го до 2-го с уменьшением. Так как делать?
Написали уже много раз - РАНО МАЛКОВКУ ДЕЛАТЬ, не спешите . Когда дойдет дело до обшивки будет все ясно.
11 мар 2012, 15:37
Berkut
Лидер разделов «Баунти» и «Виктори»
Зарегистрирован: 21 май 2010, 18:27 Сообщения: 3530 Откуда: д. Собянинка Лужковского уезда Гавриило-Поповской губернии Путинской империи
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Shura писал(а):
Ну хоть убейти меня, возмите прилагаемый постер №8, присмотритесь к рисункам 13,14 и 15!!! До первого шпангоута киль сточен в ноль, под "лезвие"! От 1-го до 2-го с уменьшением.
Так как делать?
P.S. При этом согласно подставки толщина фальшкиля будет не менее 8мм.
Погоди пока, успеешь шпангоуты покромсать. Пока все палубы не поставим малковать просто опасно из-за хрупкости МДФ. Если сейчас это делать, то велика вероятность "усы" шпангоутов пообломать. Издателю, естественно, выгодно, если куча народа ломанётся старые номера раскупать из-за сломанных шпангоутов, вот и пишет фигню всякую... Не ведитесь на это.
