Одно могу добавить к сказанному - пользуюсь надсекателем - НО, когда можно спрятать под палубой. Делаю борт открываемый ( пока думаю как, но сделаю ) Дальше гну с помощью аммиака ((раствор в любой аптеке за копейки ). На заужениях не парюсь - черновое порытие, клинья вставляю. Потом буду умничать, на чистовой. Ведь эта обшивка и называется черновой, т.е. можно подправить при шкурении, мне 2-х мм хватает.
03 апр 2012, 18:58
Спонсор
2bellum
Зарегистрирован: 12 янв 2012, 17:56 Сообщения: 1311 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Ну зачем же надсекателем рейки уродовать, вымачиваете в горячей воде пару минут и утюгом загибаете как надо.
03 апр 2012, 21:28
Shura
Зарегистрирован: 10 мар 2012, 11:38 Сообщения: 65 Откуда: Владивосток
Re: Собери Чёрную Жемчужину. Сборка корпуса.
petrovich писал(а):

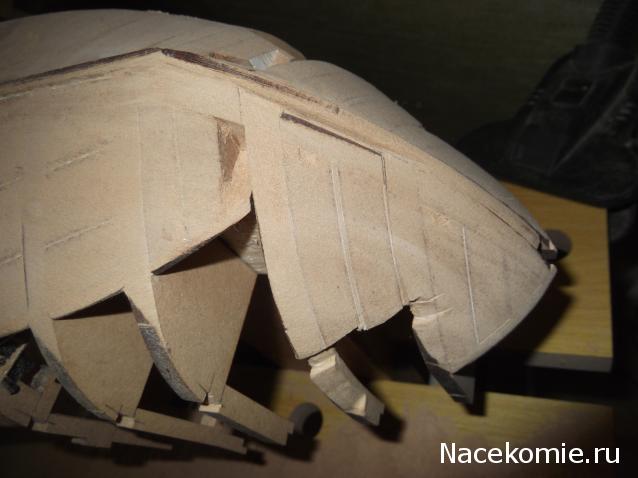

Фото:
Как все-таки мастерски засвечен нос....
04 апр 2012, 12:38
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Shura писал(а):
petrovich писал(а):
Фото:
Как все-таки мастерски засвечен нос....
Добрый вечер всем!Верьте слову-и в мыслях не было что либо засвечивать/подсвечивать!Попросту лампа на верстаке так стоит(она всегда там и стояла).Вы хотели что-то увидеть в районе 1-2-3го шпанг-в?Только скажите, я выложу в любых ракурсах и режимах освещения. На то и форум.С ув.
04 апр 2012, 17:58
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка корпуса.
Shura писал(а):
Ну так что с малковкой носа? Тут уже красить надо, а вопрос открыт. Кто как сделал, можно фото?
Доброго времени суток коллеге из Приморья!Простите великодушно,как-то пропустил этот Ваш вопрос от третьего дня,Вы уже разобрались?Там,вообще-то, ничего суперсложного (ИМХО) и не было.Главное - соблюдение последовательности малковки и про "мелочи" не забывать.У меня всё ,вроде, сошлось без особого труда и гладенько.Если Вам ещё актуально, буду рад поделиься СВОИМ опытом по малковке именно по баку "ЧЖ".С Ув.,удачи!
05 апр 2012, 09:07
Shura
Зарегистрирован: 10 мар 2012, 11:38 Сообщения: 65 Откуда: Владивосток
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
Если можно фото носа. Я просмотрел кучу вариантов малковки носа, я приставлял часть подстаки к килю (как я понял это часть фальшкиля) но так и не понял как малковать.
Можно посмотреть Ваш вариант?
09 апр 2012, 13:20
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
Shura писал(а):
Если можно фото носа. Я просмотрел кучу вариантов малковки носа, я приставлял часть подстаки к килю (как я понял это часть фальшкиля) но так и не понял как малковать.
Можно посмотреть Ваш вариант?

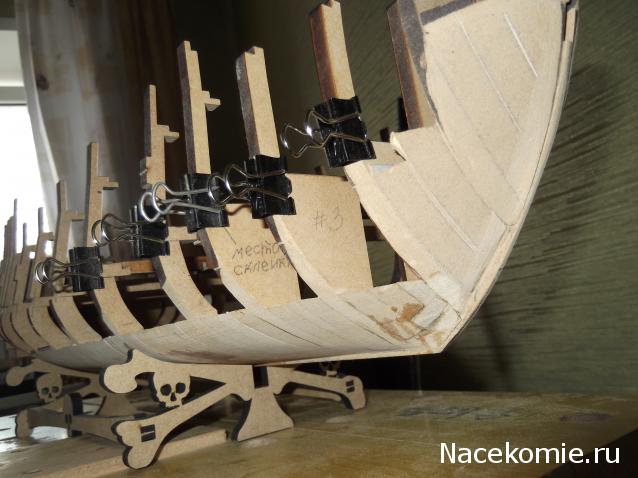

Здравствуйте! Мой вариант,хоть и с заполнением шпаций, но в малковке носа это ничего не меняет(усложняет чуть-чуть).
Судя по обводам "ЧЖ",малковка с 1-го по 3-й шпангоуты - самая геморная,но и не смертельно!Суть малкования - свести попарно-смежные элементы каркаса в одну линию
Проще говоря, если малковать от носа, то каждый следующий шпанг-т должен быть сточен в одну плоскость с предыдущим.Первая шпация под малковку определяется деталями №№ 1,17 и 18.Деталь "А" при этом лучше стараться шкурками не цеплять. Кстати, вообще весь киль (детали "А","В" и "С"), в малковке не участвует!Очень хорошо, если Вы не сошкурили заранее копоть от лазерной резки на торцах деталей. Черные рёбра шпанг-в очень хорошо "маякуют" при малковке.Итак, первую шпацию надо смалковать так, чтобы как бы нетронутыми остались наружные грани деталей 1(грань,ближняя к корме), 17(грань,прилегающая к форштевню) и 18(грань, смотрящая "в небо").Всё остальное стачиваеся грубой шкурой или кр. напильником, пока лазерная копоть на этих гранях не останется тонкой полоской.Малковка следующей шпации определяется, тоже тремя гранями, дет.№№ 2,№ и 1-2"а",причём, дет.1-2"а" должна не доходить до края форштевня на столько же, насколько и дет.№15!При малковке не налегать на шпанг-т №1(он же уже почти отмалкован) и переход от дет.17 к дет.1-2"а" через дет.1,сделать плавным,без перепадов.Аналогично и с 3-й шпацией.Выступающий уголок на дет.№15 тоже плавненько смалковать в общем контексте 2-го и 3-го шпанг-тов.Ф-ф-фух...Вот,вроде и всё.Грубую ошкуровку лучше сперва начинать коротким на 1,5 шпации шкурничком(ИМХО),для доводки - подлиннее.Сильно не размахивать - усы шпанг-в ОЧЕНЬ хрупкие.Вообще,лучше их раскрепить временными бимсами от греха .С Ув. Удачи!
Зарегистрирован: 21 мар 2012, 16:40 Сообщения: 172 Откуда: Кемерово
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
А я последовала все-же Вашему совету, и тоже решила заполнить шпации, хотя, для меня, как для девушки - эта работа - честное слово - полнейший геморрой)) Грязно, каждый день вся в стружках и опилках, пол по три раза на дню мою)))) Но не жалею нисколько, ибо так действительно проще (мне, как новичку) делать малковку. petrovich, а не могли бы вы на своей фотографии последней, все эти номера деталек проставить в каком нибудь графическом редакторе?, ну то бишь подписать. Потому как в тексте набор чисел с трудом воспринимается, тем более, что уже не помнится какая деталь под каким номером была((( Не сочтите за труд, а?))) Пожааалуйста) Мне ж хочется все сделать правильно.Меня в общем-то вот эта деталь интересует
Цитата:
дет.1-2"а" должна не доходить до края форштевня на столько же, насколько и дет.№15!
Вспомнить бы еще, что из них 1-2а, а что 15
09 апр 2012, 16:29
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
Добрый вечер ув. г-жа "zaIc"!Дело в том, что я очень скверный пользователь ПК и мне будет проще и быстрее ответить Вам без граф. редактора.Всё очень просто.Смотрите: Деталь №1 - это самый первый шпангоут в нашем каркасе, который с "дыркой" под бушприт и ещё четырьмя прямоугольными отверстиями(журнал №2) для деталей 17 и 18(из журнала №5).
На фото они в сборе. Деталь №1-2"а" - это две трапециевидные вставки между 1-м и 2-м шпанг-ми (из журнала №4). Деталь №15 - это передние усилители киля(тоже из 4-го журнала).Загляните на форуме в раздел "комплектация выпусков" и,зная теперь искомые номера журналов, легко найдёте.Удачи! С Уважением. petrovich. P.S.Если ещё не отмучались с малковкой заполнений, могу подсказать пару способов,где пыли поменьше.Она есть,но поменьше.
09 апр 2012, 17:25
zaIc
Зарегистрирован: 21 мар 2012, 16:40 Сообщения: 172 Откуда: Кемерово
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
petrovich писал(а):
P.S.Если ещё не отмучались с малковкой заполнений, могу подсказать пару способов,где пыли поменьше.Она есть,но поменьше.
да, в общем, можно сказать, что отмучилась))) поскольку осталось только отшлифовать шпатлевку... незаполненными остались только пара шпаций, возле тех шпангоутов, которые на подставку опираются, ибо (идея не моя, моего друга) планируется врезать в фальшкиль два контакта под освещение, чтобы обойтись без болтающихся проводов. То есть фонари (по его задумке) должны гореть при установке корабля на подставку... Насколько это осуществимо - не знаю) но он электрик, ему виднее. Посмотрим. Так что оставшиеся шпации придется заполнять после того, как будет проложена проводка, видимо. Так что лишним Ваш совет не будет. Спасибо, заранее. А журналов у меня нет под рукой, к сожалению, потому и уточняла с номерами.
09 апр 2012, 17:40
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
А Вы из какого материала делали заполнение?
09 апр 2012, 17:52
zaIc
Зарегистрирован: 21 мар 2012, 16:40 Сообщения: 172 Откуда: Кемерово
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
petrovich писал(а):
А Вы из какого материала делали заполнение?
МДФ )) Я рассматривала вариант с бальзой, но во первых, не знаю, где ее купить в Кемерово, и даже гугл великий и ужасный мне не помог ничем) а вариант интернет-магазинов отпал из-за временной финансовой несостоятельности, потому как почти везде предоплата, а зарплаты еще не было так что пришлось из того, что есть) благо в доме ремонт и после установки арок/дверей осталось много отходов.
09 апр 2012, 18:11
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
zaIc писал(а):
petrovich писал(а):
А Вы из какого материала делали заполнение?
МДФ )) так что пришлось из того, что есть) благо в доме ремонт и после установки арок/дверей осталось много отходов.
А,кстати сказать, не самый худший вариант - МДФ.Вообще-то, весь каркас сделан из того же самого материала! Я тоже напилил из стеновых панелей и проклеил всё "Титебонд"ом.Как я понял, у Вас незаполнеными остались шпации между 6-7 и 10-11 шпангоутами.Проще и быстрее (и чище) их заполнить вот так:
Панель МДФ нарезаете поперёк на прямоугольные(лучше по строительному угольнику) полосы шириной 17мм, предварительно отпилив по всей длине с панели паз (или шип). С одной полосы получается 2 вставки.Вставки обрисовываются сразу,прямо по факту, от меньшего к большему.Т.е. первую вставку обрисовываем по шпанг-ту №6 и выпиливаем ОСТАВЛЯЯ линию НА ИЗДЕЛИИ.Следующую вставку обрисовываем уже по этой и тоже оставляем линию контура.Все вставки идут одна за другой как бы мелкими ступеньками в 1-1.5мм.Перепад минемален.Всё тоже самое,только наоборот(от 11-го к 10-му) делается на корме.Ошкуривать остаётся совсем немного под 80-ю шкурку.Удачи.
09 апр 2012, 19:22
zaIc
Зарегистрирован: 21 мар 2012, 16:40 Сообщения: 172 Откуда: Кемерово
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
petrovich писал(а):
Удачи.
Спасибо, я, в общем-то так и делала (ну, или похоже), Вы ведь выкладывали фото ранее. там все понятно) тем и хорош форум, что можно поучиться тому, чего не знаешь и не умеешь. Не лесть совсем, нет. Действительно рада, что меня сюда гуглом занесло.)
09 апр 2012, 19:50
boroda
Зарегистрирован: 10 янв 2012, 11:53 Сообщения: 163 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
Всем приветик!А почему в 26 и 27 номерах нам предлагают детали только левого борта?Если делать обшивку с двух сторон надо по два номера брать,чтобы на правую дублировать или я чего не понял?Блг.
10 апр 2012, 05:04
2bellum
Зарегистрирован: 12 янв 2012, 17:56 Сообщения: 1311 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
Зря вы так спешите с заполнением шпаций. Для заполнения носовых шпаций 100% будут предложены вставки издателем. И с малковкой носовых шпаций могут быть нюансы.
10 апр 2012, 07:11
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
2bellum писал(а):
Зря вы так спешите с заполнением шпаций. Для заполнения носовых шпаций 100% будут предложены вставки издателем. И с малковкой носовых шпаций могут быть нюансы.
Здравствуйте!Простите, а какие там могут быть нюансы? Если только что-то сязанное с креплением накладного штевня, но это(ИМХО) и не смертельно.Начать малковку носовых шпангоутов было предложено издателем ещё аж в 8-ом номере.Как показала практика предыдущих номеров, вряд ли можно быть в чём-то уверенным на 100%, имея дело с "Ашет" .Даже,если,паче чаяний, они и предложат вставки (10 кусочков МДФ в двух наборах),то я и заморачиваться уже с покупкой не буду . С Ув.
10 апр 2012, 07:56
zaIc
Зарегистрирован: 21 мар 2012, 16:40 Сообщения: 172 Откуда: Кемерово
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
2bellum писал(а):
Зря вы так спешите с заполнением шпаций. Для заполнения носовых шпаций 100% будут предложены вставки издателем. И с малковкой носовых шпаций могут быть нюансы.
Возможно. Но потом это будет: а) неудобно б) даже если вставки будут, они будут так же вырезаны с прямыми кромками и их все равно нужно будет сошлифовывать. Работа пыльная и грязная. будет проблемно удалить пыль с палуб и шпангоутов. Особенно, если они уже крашеные. Простым "выдуванием" не обойдешься, она липучая, как всё. А если будут нюансы - думаю непоправимых вещей нет в данном случае.
10 апр 2012, 08:14
2bellum
Зарегистрирован: 12 янв 2012, 17:56 Сообщения: 1311 Откуда: Москва
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
Ну вообще-то ничего смертельного конечно нет . Просто возможно придется форштевень дополнительно подгонять (или делать свой).
10 апр 2012, 09:44
petrovich
Зарегистрирован: 22 фев 2012, 09:01 Сообщения: 704 Откуда: Питер
Re: Собери Чёрную Жемчужину. Сборка: обшивка корпуса
2bellum писал(а):
Просто возможно придется форштевень дополнительно подгонять (или делать свой).
А Вы знаете, всё по-моему и так идёт к тому .Судя по тому откровенному барахлу из цикла "Раскрась сам и покажи маме",которое предлагает нам "Ашет",форштевень ("козырную" часть корабля) придётся, видимо, кое-кому и самим делать Ну, наш запроливный друг сделал, ведь, и ничего, не жужжит.Думаю и мы потянем . А у Вас на "Батисте" были какие-то "подводные камни" именно с форштевнем?
