процесс сборки без обшивки (работа с деталями МДФ), вопросы, проблемы, фото (удачные и оригинальные)

На мой взгляд такое смещение может появиться из-за люфта при склейке 2й и 3й деталей киля, там как раз такое хождение между деталями.

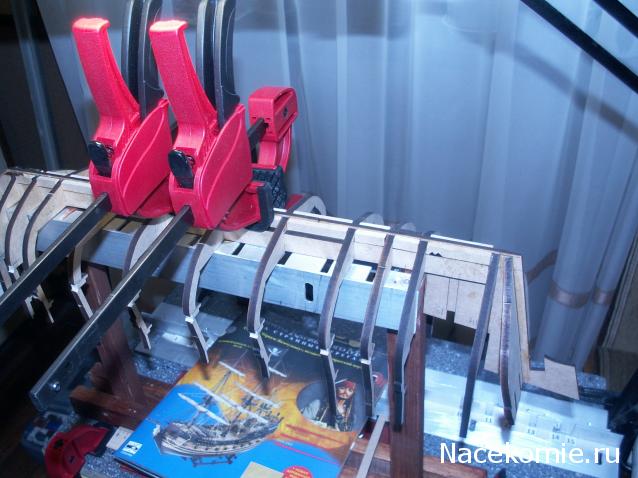

Я тоже начал собирать без стапеля, когда понял, что усилители всё достаточно выводят. Пока всё при сушке стоит на дырке между двух досочек. Дальше погляжу.

6-ть номеров чж

Вы имеете в виду несовпадение торца кормового усилителя и паза под степс?
Но ведь между ними нет никакой связи - ни конструктивной, ни даже логической, поскольку симметричного оформления степса с противоположного конца паза не предусмотрено. Более того - весь этот узел будет скрыт нижней палубой, отверстие в коей, надеюсь, вырезано под паз килевой рамки, а не под геометрию вспомогательных элементов.

А вообще-то дойдёт до рангоута - там и станет ясно, где и какого размера делать степс грот-мачты. Может, его переносить придётся

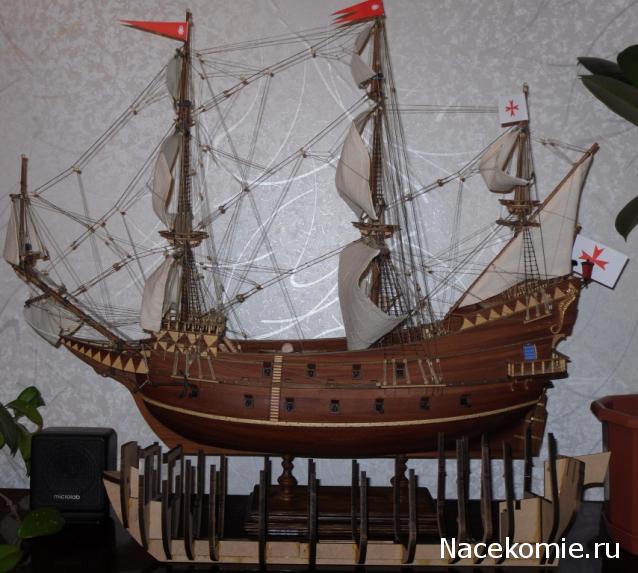

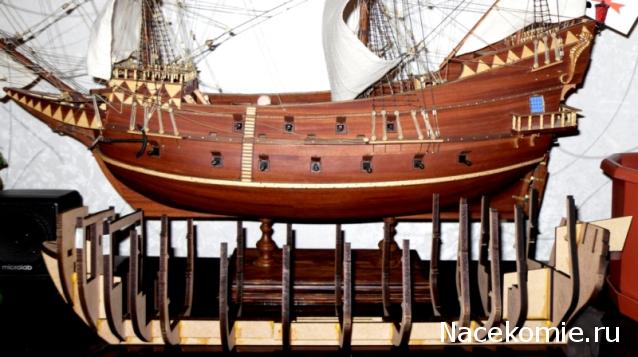

А вот и моя ЧЖ - на фоне Батисты, по длине - такаяже. но корпус намного ниже.

-Купил уже 5 номеров -Хотел бы начать собирать, но чегой то боязно -первая модель -вдруг накосячу -стапеля нет -вдруг не смогу выдержать перпендикулярность киля и шпангоутов -потом же не один усилитель киля *косяк* не выправит -Мож кто подскажет какие нибудь технологические секретики -Из инструмЕнта только 3 деревянных угольника -Спасибо -

Привет! Здесь уже где-то писалось о сборке корпуса "на коленке", без стапеля - каркас можно собрать "на сухую", посмотреть, есть ли сильные отклонения, а потом уже обмазать все клеем, даже после высыхания клея. каркас из МДФ имеет некую гибкость, можно подкорректировать некоторые перекосы, проблем возникнуть не должно. А вообще, после установки всех палуб, перекосы должны, по идее, исчезнуть, появится жесткость конструкции. Ну а стапель, я думаю, придется сделать из обрезка любой доски, закрепить каркас уголками - здесь на сайте есть фотки. люди закрепляют по-разному, со стапелем будет просто проще работать над моделью. Просто в процессе сборки. поглядывайте на ровность фальшкиля. Ничего сложного в сборке нет. Глаза боятся - руки делают! Удачи в сборке!

Советую начать как в журнале,с приклейки второго шпангоута,так как его легче всего выровнить,а дальше все должно пойти как по маслу,главное не выпускайте угольник из рук и хорошо фиксируйте выстовленные детали до полного высыхания клея...

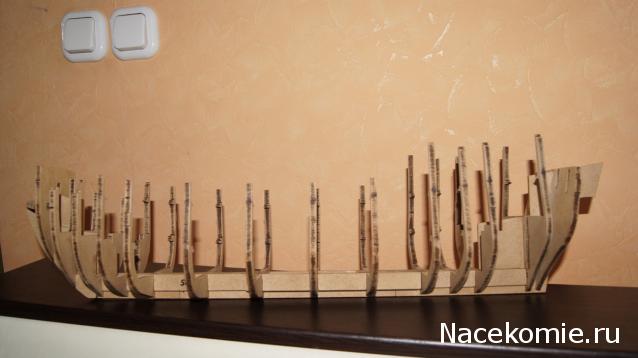

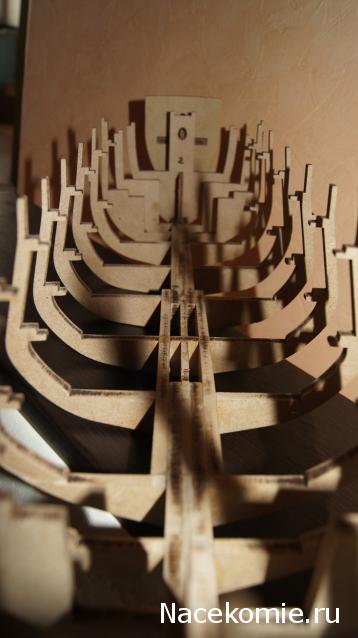

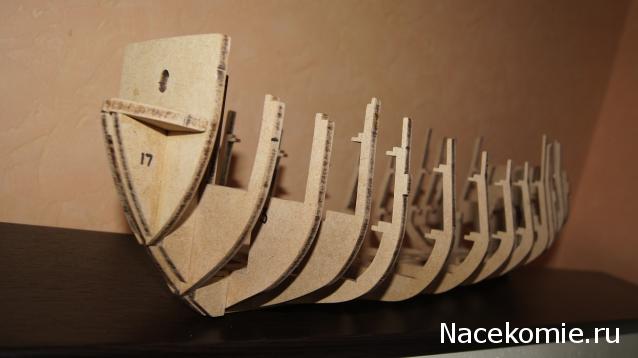

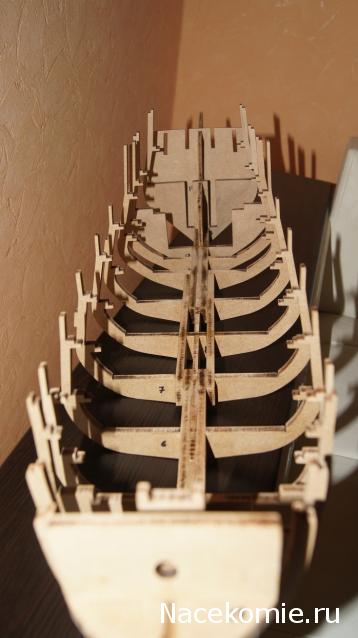

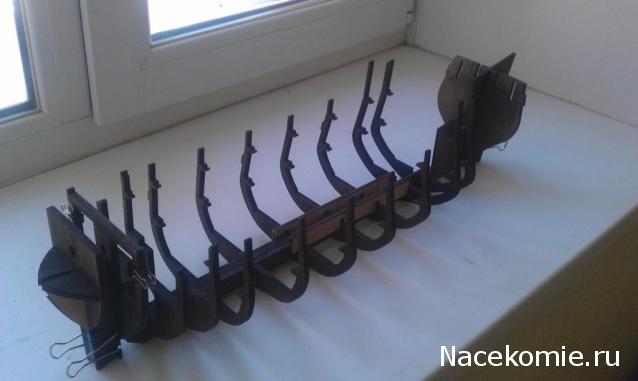

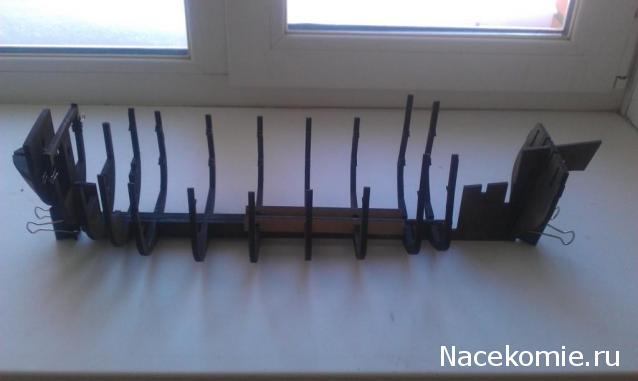

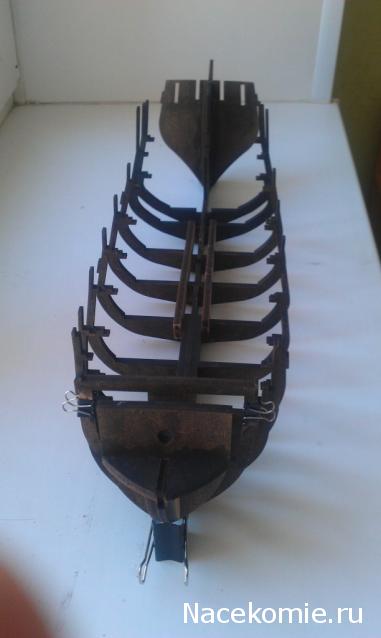

Собрал уже 5 номеров, трудностей пока никаких не возникло, вот что получилось

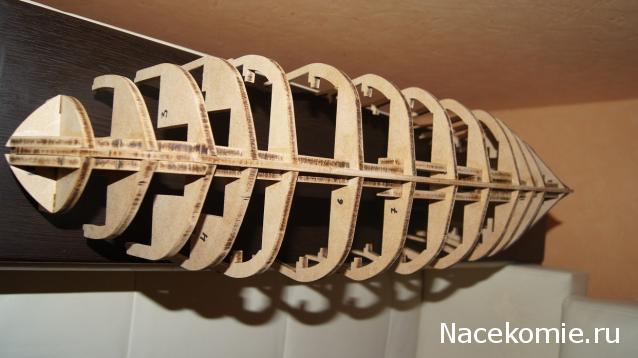

носовые уголки должны быть вровень с килем (образовывать ровную площадку) а у Вас киль в низ ушел скорее всего шпангоут №1 не до конца посажен (надеюсь корпус еще не склеен?)

Спасибо за замеченный недочет, конечно же все было склеено, но есть плюс клея ПВА, что можно расшатать. Все поправил в течении 10 мин.
Да, неправильно был установлен шпангаут №1

Вопрос к Бывалым.
Имеет какой либо смысл заполнить промежутки между килем и средними усилителями киля дополнительно вырезанными планками? Или данная процедура никаких положительных качеств модели не добавит?

если будете собирать по журналу- оставьте как есть.
если самосбор, то шпации (промежутки между шпангоутами) надо заполнять.
фото скину позже, на стадии приклейки. можете у японца посмотреть принцип.
пока еще не ясно, как будет сделана обшивка корпуса по журналу, будет ли черновая, потом чистовая?
т.е., если издатель предлагает нам палубы из МДФ, на которые надо приклеить цветную пленку с имитацией палубного настила, то я даже загадывать об обшивке корпуса не берусь.

Шутка или нет,но если кто то хочет отправить свою Жемчужину в плавонье,есть вариант устоновить в этих отверстиях баласт...ИМХО

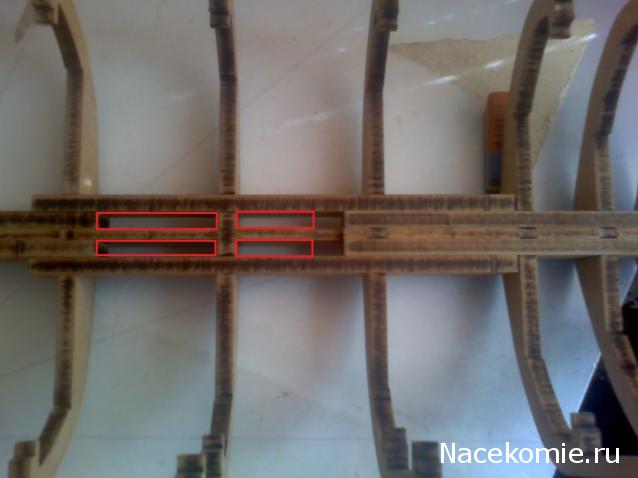

Со Шпациями я знаком изучил тему. Я же спрашиваю о промежутках между усилителями. Я на картинке специально красными прямоугольниками области выделил.

Если не нужно, но очень хочется - то можно

я же вам ответил, если по журналу, то не надо.
если по уму, с черновой и чистовой обшивкой, то надо, но по другому

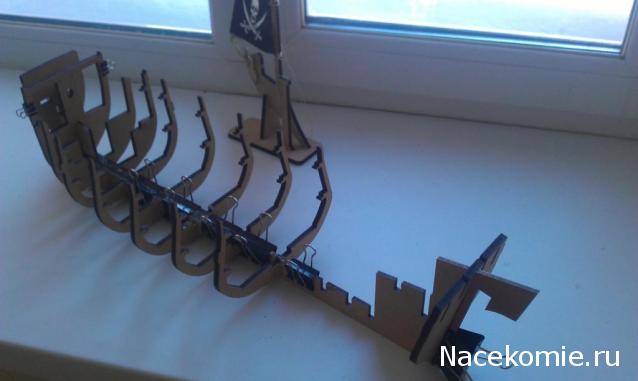

склеил вроде каркас фигзнает конечно как с ровность и углами - первая модель, но старался всё измерить..

единственное что крайние части киля немного отклоняются от центральной в крайних точках отклонение не более 1мм.. такой вопрос как думаете сильно это повлияет на дальнейшую сборку или можно забить? правда первую пару усилителей я приклеил - вытаскивать их не вариант уже.. остальные просто вставил, и кстати их можно вобще не приклеивать, они вроде крепко держатся?

Советую в следующих моделях использовать угольник(их сейчас большой выбор),если у вас есть не большое отклонение 1-3мм по шпангоутам,то я считаю это не страшно,так как шпангоуты относительно легко гнутся(только не переусердствуйте),а вообще лучше купите или сделайте стапель.

насамом деле у шпангоутов отклонение вроде нет (как молг перепроверил) и если есть то не больше мм - действительно если что палубой исправится.. дело то в киле нос и корма получается отклоняются вверх чуть чуть
если руками нажать (не сильно естественно) норм выравниваются так вот наверно не на что особо это влиять не будет?

стапель тоже не очень хочется делать т.е. не факт что ровный будет))))))))
вобще главное чтоб палубы ровно встали так ведь?

Ну я думаю искривления по килю могут быть из за усилителей,советую поставить киль на идеально ровную поверхность и склеить без усилителей,а усилители потом,но я думаю уже поздно и у вас все уже приклеено,стоит заметить что в журнале рекамендуют подточить если что не сходится...
