процесс сборки без обшивки (работа с деталями МДФ), вопросы, проблемы, фото (удачные и оригинальные)

Всё выпрямиться за счёт усилителей!

Усилители вставляются после приклейки шпангоутов, шпангоуты выставляются относительно киля. Это так, между прочим.
На счет выпрямлять- если только положить на ровную поверхность и придавить грузом. ИМХО- поможет мало. Не смачивать!

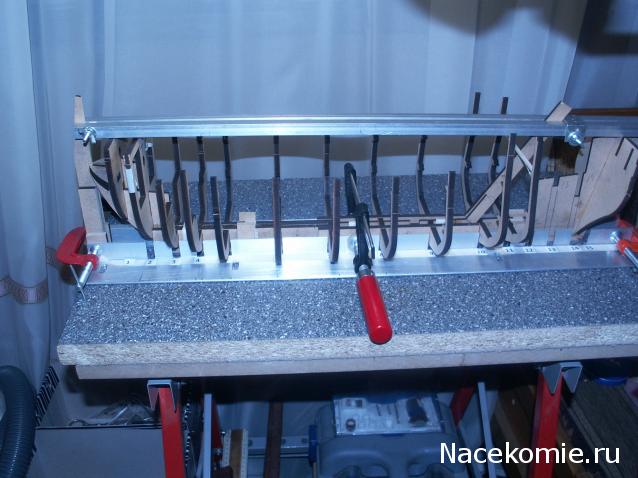

Кривизна у вас не значительная, но Если Вы Хотите Сделать Все Суперски- то делайте все на стапеле с прорезями для шпангоутов.
И усилители вставляйте тоже под стапелем. Может показаться, что это избыточное решение- но такова "селяви", работаем с прес.картоном и отзывы очень противоречивые.

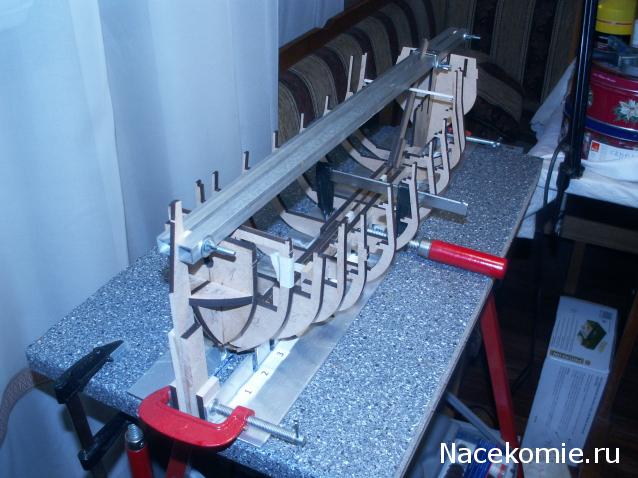

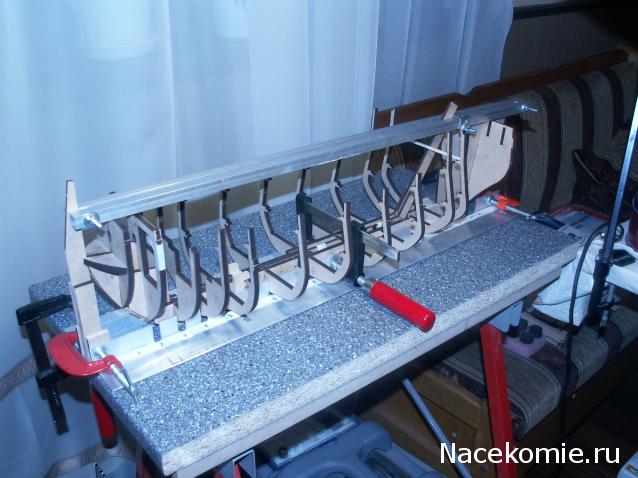

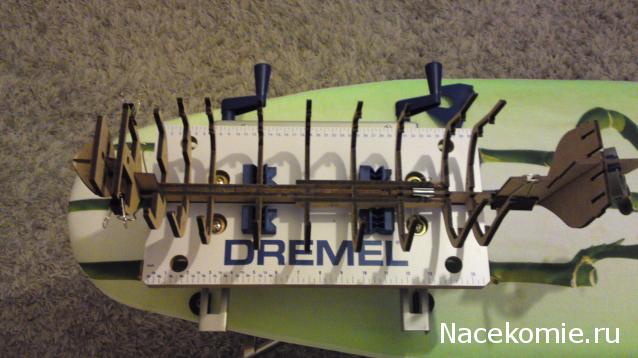

Как видно на фото-усилители абсолютно не мешают удерживать киль, и выдерживать его ось- относительно которой строится весь "скелет"
К счастью, в этом партворке шпангоуты достаточно точно входят в пазы, и в узле соединения шпангоута и киля есть маячок (небольшой выступ на шпангоуте), но лучше выставлять шпангоуты как показано на фото и описывалось ранее.
По поводу - палуба все исправит..., хорошо если палуба\ы своими пазами точно ляжет на бимсы и попадет в шпангоуты.
А то будет как раньше- армия все исправит )))
PS. Главное не верстак и станина, главные детали- уголки с пазами под шпангоуты и симметрирующая рейка между форштевнем и ахтерштевнем.

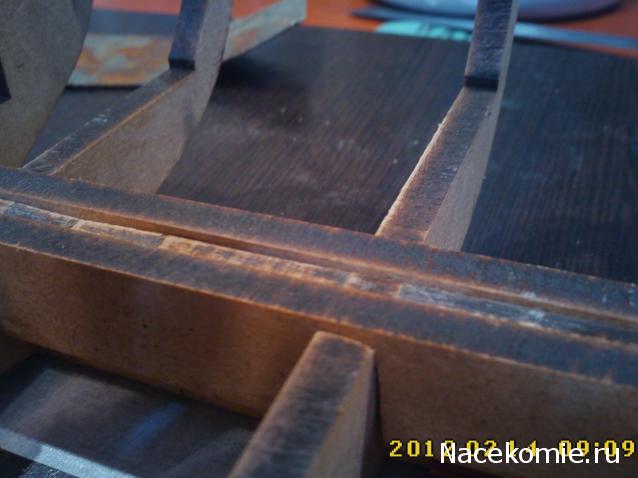

Всем привет!!!Уменя,как у профессионального чайника по сборке -вопрос.После того как я установил усиливающие накладки киля по месту у меня они выступают относительно основного киля где-то на 2 мм.Это нормально или я что-то не так сделал?И надо ли этот выступ равнять по высоте с основным килем,иначе не понятно как будет прилегать нижняя палуба?Фото прилагаю.

у меня все "заподлицо" встало,правда пришлось для усадки штапичным молоточком простучать,а по поводу прилегания палубы можно будет ответить только после сборки самой палубы ( я так думаю)

У меня накладки встали до конца (вровень с килем)... но понервничать пришлось: в инструкции пишут силу не прилагать, а я все равно с натугой вогнал
Тоже молоточком прошелся.

По вашему вопросу. все должно быть заподлицо. 2мм это много, палубы не лягут. Надеюсь вы их не приклеили!? Перед приклеиванием проверяйте как детали стыкуются и ровно или нет .

Добавлено спустя 12 минут 50 секунд:
Самурай нас удивляет http://mellpapa.lolipop.jp/hachetteBP-016-01.html

Я без молоточка обошёлся, но и у меня всё сЕло заподлицо. boroda, там проблема не только в том, что палуба не сядет, передние части этих планок усиления после малковки являются бобышками для правильного прилегания планок в районе стыка киля и форштевня. Если они будут приподняты на 2 мм - правильного прилегания не получится. В принципе, ничего страшного, лечится вклеиванием дополнительных кусков МДФ, но оно надо, дополнительные приключения себе искать?

Люди добрые, погдскажите, не знаю где спросить, поэтому пишу тут: Буду 100% закрывать оба борта. Вот в чем вопрос, после получения всех шпангоутов по идее можно начать черновую обшивку? Нижняя палуба и все трюмовые части будут не видны, смысл их делать? Соответственно, все решетки, бутылки тоже отпадают. Может есть кто-то, кто тоже будет крыть оба борта, подскажите. И еще, вообще не нравится подставка, можно ли где-то найти что-то более симпатишное? Ну че-то эти черепа и кости детским садом попахивают.

Нижнюю палубу есть смысл делать для усиления каркаса, а вот отделка может быть пробной, для средней и верхней.Я на СДБ делал с ниткой, а теперь ищу черный ватман. Получается симпатичней.

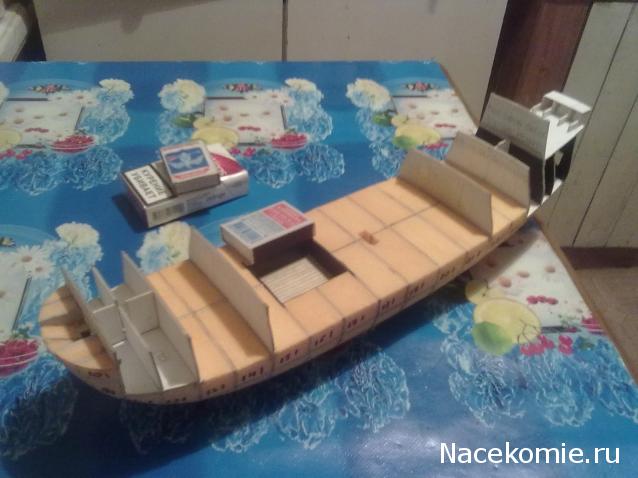

А вот что у меня получается работы ещё много под равнять по контуру палубу и карму собрать ну это после 6 номера

А можно фотографию киля с нижнего ракурса? Потому как вы единственный у кого не село вровень.

Народ.пришлите кто-нибудь размеры деталей из номера 2,а то я купить его нигде не могу

Усиливающие накладки и правда хорошо выравнивают шпангоуты относительно киля,я приклеил первые накладки на нос(накладки вошли с небольшим усилием)все шпангоуты встали прям вообще идеально,все накладки заподлицо...

Проблема возникает по нескольким причинам:
1.- При соединении шпангоута и киля начинает проступать клей в виде наплыва. Он как бы выдавливается.
2.- Если внимательно приглядеться, то можно заметить, что лазерное прорезывание деталей не совсем перпендикулярное- в пределах 0,01-0,02 мм.
3.- Место соединения шпангоута и киля нужно пройти треугольным надфилем, что бы снять наплыв клея.

Усилитель киля из-за своей точности собирает наплыв клея и как раз "тормозит" в пределах 1-2 мм до конечной точки посадки.
Вся установка должна производиться "от руки", не пошло- вынули пальцами, подточили\почистили.
Все, что забили молотком- молотком и будете выбивать. В итоге- сломаете!

ЗЫ. Из анекдота- было у Ивана два шарика от подшипника...один потерял, другой сломал. )

Извините, а бимсы у Вас так и будут прямые?

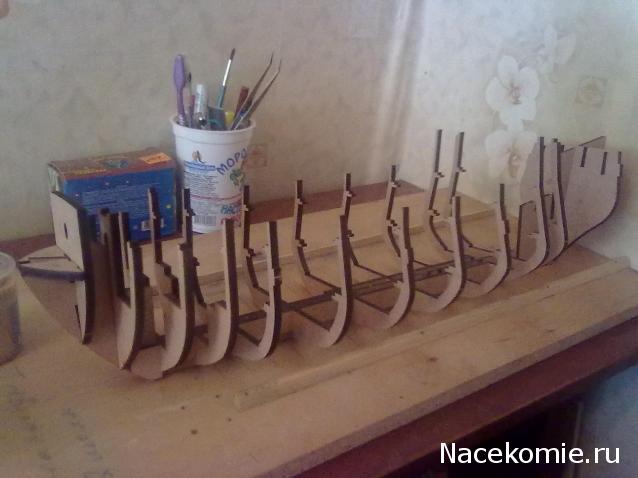

Здравствуйте. Решил тоже собирать этот парусник. Поначалу были сомнения насчет качества деталей(имею горький опыт по сборке Батисты), но реальность приятно удивила. Собрал 4-е номера насухую, все нормально.
Усилители киля входят с небольшим усилием.
Пока жду выхода следующих номеров, клею другой кораблик
Извините за качество , снимал на мобильник.

Добавлено спустя 4 часа 1 минуту 7 секунд:
Купил 6-й номер . "скелет" собран насухую. Жду палубы и бимсы. Вспоминаю Батисту с "качественными" деталями .

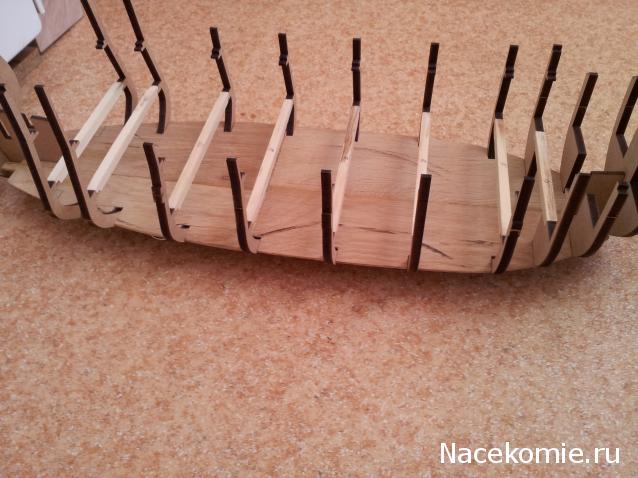

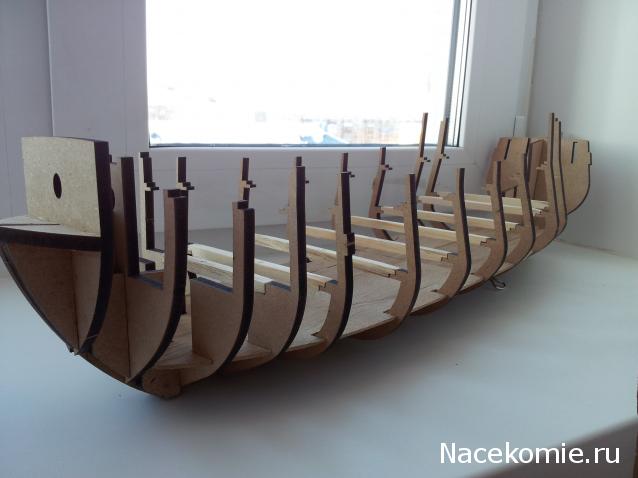

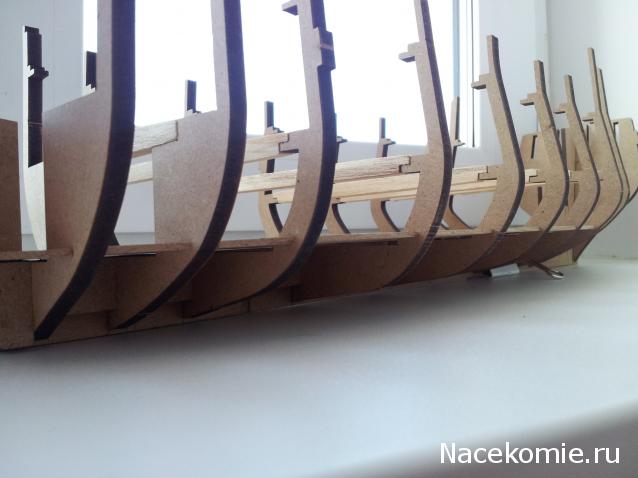

Уменя пока вот что получается, качество деталей супер.

Цитата из ветки про обсуждение серии:



На выклеенном целиком киле с установленными шпангоутами 3-9 и носовыми усилителями собрал кормовые шпангоуты 10-12 насухую с усилителями из №6 - всё защёлкнулось как в аптеке, никаких несовпадений не отметил.

Странно, что такие расхождения - вроде все архисерьёзно подошли к процессу: верстаки, стапеля, верёвочки, разметка etc. Геометрия деталей - изумительна. Всё должно быть гладко. Удачи

В процессе сборки пользовался только двумя угольниками с линейкой,соброно и склеено все четыре номера,не каких лофтов или искривлений нет,так что не понимаю зачем некоторые тратятся на стапель...ИМХО

Коллега, я полностью разделяю ваше мнение, но и вы поймите: многие собирают впервые, им нужен и важен антураж. Это объяснимо и простительно.

Как было сказано в старой рекламе папирос Davidoff, "понимание приходит с опытом"

А накосячить можно и с самыми распрекрасными приспособлениями и инструментом.

Ну и по теме, дабы не скатываться в трёп: судя по образующейся картине, седловатость ГОП таки будет иметь место, посему торец 13го шпангоута неплохо бы подрезать-подшкурить ну хотя бы в уклон килевой рамки.
Вот думаю: сейчас этим заняться или потом, когда детали ГОП поступят.
