Собери Чёрную Жемчужину. Сборка: обшивка корпуса

Некоторые ещё соображения: настил фанерный средней палубы я положил (не приклеивая). В пазах настила шпангоуты 13 и 12 имеют некоторый ход. Он как раз такой, чтобы шпангоуты подтянуть в те месте, где они должны соприкасаться с деталью фальшботра. Я думаю конечно, что Yurachka прав про расширение отверстия, но для пущей верности хотел бы узнать сколько у кого в миллиметрах расстояние от 14 до 13, от 13 до 12 шпангоутов

Ё-моё!И ведь только сейчас понял - все пушечные порты должны иметь прямые углы,а не как некоторые - ромбовидной формы а чистовая обшивка-то уже у меня сделана

Ничего подобного. Нижняя и верхняя стороны портов параллельны палубе, а боковые стороны вертикальны. Поэтому порты в кормовой части имеют некоторую ромбовидность. Так что все нормально с вашей обшивкой.

Как они могут иметь прямые углы,если у нас детали для портов из фанеры и МДФ изначально выкроены с отклоненим от прямого угла?Непонятноооо!!!

То есть тот товарищ Печников неправ?
почему-то пушечные порты ближе к корме и к баку имеют не прямоугольные формы, а ромбовидные (как, интересно, такие порты закрыть крышкой в реальности? Т.к. петли будут расположены косо, то сами крышки портов окажутся не перпендикулярно боку, а под углом к нему!!).

Прямоугольные порты в кормовой части будут хуже смотреться (создается ощущение кособокости). А по поводу открывания, открываются деже круглые, овальные да и вообще любые формы.

я расслабился

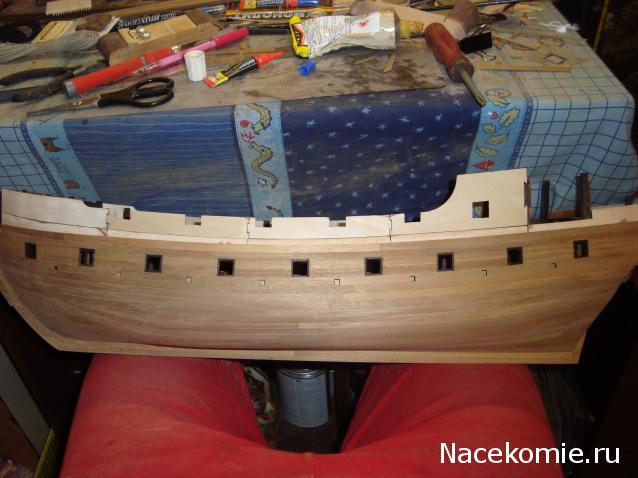

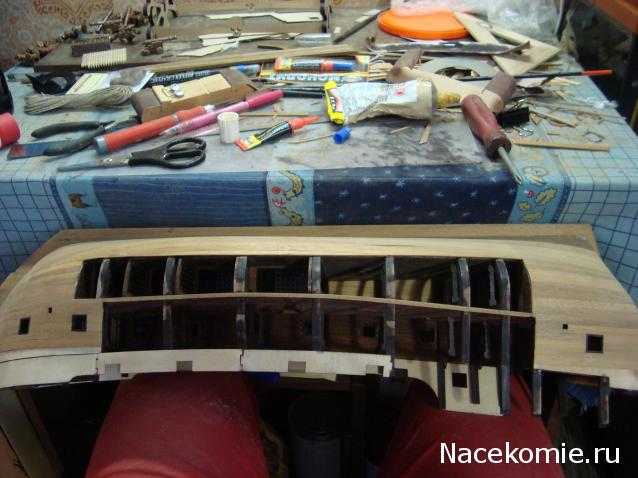

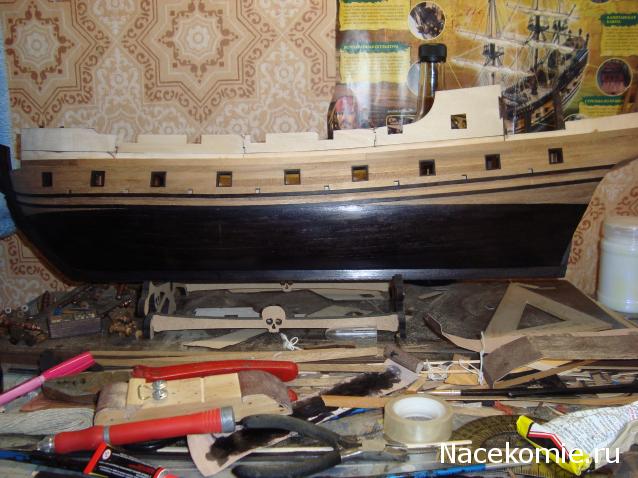

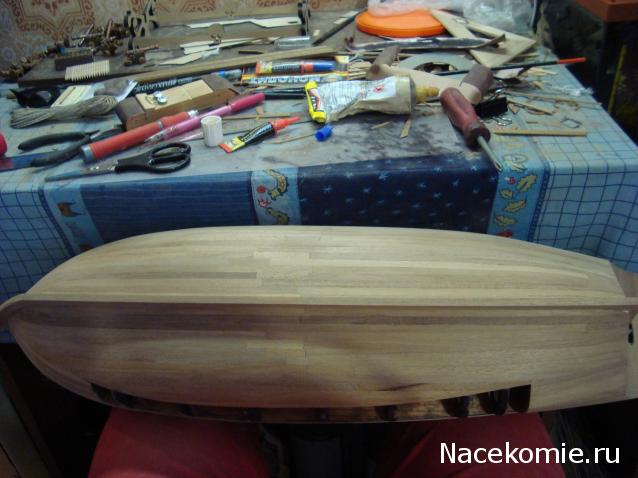

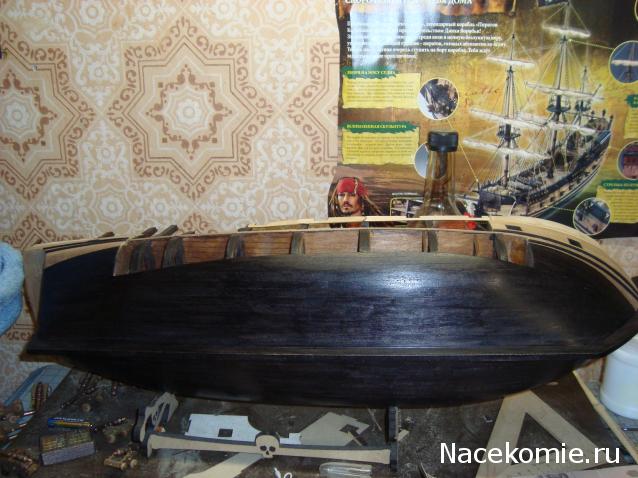

Добрый вечер, решить поделиться своим процессом и косяками. Корпус зашился вроде норм (для первого раза), а вот с ватер линией, я что-то намутил, хотя мерил все заново, по размерам все схоится . Приспасобу сами видите из чего делана, супер клей всему голова . Киль, кстати, тоже зашил, мне так кажется на много лучше. Покрывал мрилкой Эбеновое дерево(не вод), в три слоя. Кто что может добавить, ну или похвалить .

Обшивка нравится, а вот соприкосновение ватерлинии с нижним бархоутом не одобряю, возмущает мою эстетику

+ 100500...обшивка симпатишная, прям очень-очень, а вот ватерлинию с бархоутом зря скрестил((( убивает она всю красоту наповал...у японца 4 и 5 порт самое узкое место, и то там угадывается зазор, хоть в долю мм...дело конечно твоё личное, но я б оттёр как-нибудь и чем-нибудь излишек морилки, мм 3-5, по всему корпусу.

морилку в три слоя наврятли чем то уже оттерешь,тем более планки чистовой обшивки оч тонкие. хоть светлой краской закрашивай. или забить и оставить так...

Насчёт соприкосновения ватерлинии и бархоутов: Тёма не виноват, ИМХО косяк издателя. Не знаю, как у других, а у меня чуть было так же не вышло. Если вести ватерлинию от 3-й рейки ниже пушечных портов (как нарисовано в журнале), а потом приклеивать также по инструкции бархоуты, то нижний бархоут залезет за ватерлинию. Меня от такого косяка "спасло" только то, что прочертив карандашом ватерлинию, я решил провести её на полдощечки пониже (из эстетических соображений ). А бархоуты же клеим "от носа", сначала верхний, и вот тогда-то нижний неожиданно начинает "попадать не туда". Я к тому, что предугадать такой расклад довольно сложно. Или расстояние между бархоутами делать меньше... А Тёме можно провести под бархоутом тонкую (1-2 мм) линию песчано-деревянного цвета, или приклеить более тонкий бархоут под нижним... или не париться.

Так что будьте бдительны, кто ещё не приклеивал бархоуты!

В таком случае лучше вообще не делать эту ватерлинию. На мой взгляд она здесь вообще ни к чему. Кому-то нравится, а мне нет. На своей ЧЖ я её не делал. viewtopic.php?f=63&t=3050&start=460 Вот здесь посмотрите и сравните. Пока остановился на этом этапе. Продолжу после накопления материала на каюту капитана.

СПасибо! Так и зделаю' если получится

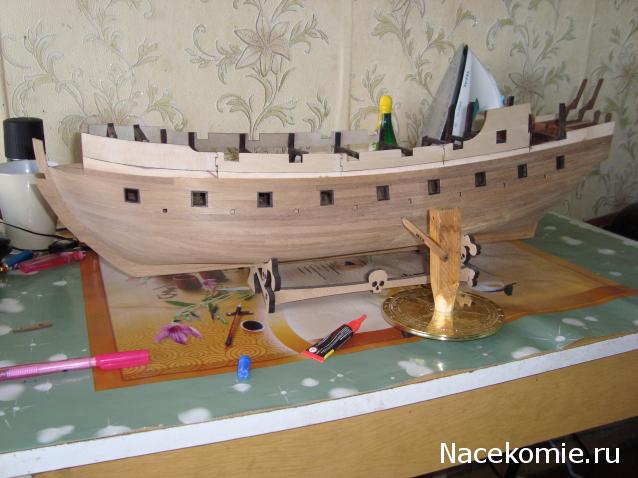

А у меня вот проблема нарисовалась. Не сказать чтоб до этого всё идеально-гладко шло, но в принципе нормаль. А на верхней палубе пошло расхождение. Вроде все детали фальшборта на своих местах, а внутренние стенки не состыковываются. Придется их подрезать и доставлять на пустое место, в дальнейшем закрывая обшивкой.
Главное, не скажется ли то, что носовой фальборт чуть смещен к центру корабля? в принципе и его можно будет при желании напильничком обработать. но всё равно не приятно :(

Фотки надо, на словах немного непонятно.

У меня такая же фигня. Долго не мог понять в чем косяк. А потом понял, что издатель (производитель) немного лохануись при изготовлении внутренних фальшбортов по сравнению с наружними. Наружние у нас соединялись с фигурным зацепом, а внутренние имеют ровные торцы. Так вот сдвиг получается как раз между средним и носовым фальшбортом на размер этого выступа. Выход один: подрезать внутренний носовой фальшборт с одной стороны и нарастить фанеркой с другой, придав ей потом скос ножичком

Господа, а вы точно не торопитесь и не горячитесь? Со стороны кормы перегородка будет внакладку к бимсу, она должна сдвинуть детали внутреннего фальшборта

Я вот тоже прикинул и решил попридержать коней номерка так до 70, не пороть горячку пока с этими перегородками + ещё и дурная мысль не даёт покоя обшить их, а кормовую так и с обеих сторон...

Пока ничего не клеил - жду номера с перегородкой КП. Когда она встанет на место, буду, что называется "танцевать от печки". Считаю самым важным совпадение прорезей орудийных портов, т.к. в любом случае буду зашивать чистовыми рейками борт изнутри до верхней палубы, какие-то скосы заметны не будут.
Что касается того что перегородка сдвинет - да, безусловно сдвинет. Но я уже всё промерил - порты будут на своих местах, а длинны всё равно не хватит. Так что 99% того что придется резать и подтачивать.
