Парусник Баунти - Сборка корпуса

Vorobey писал : Глупости какие то- см.Баунти - фотоотчет от Vorobey-11 июл 2012, 21:37
Соглосен с вами так-как вы не приклеили 15 шпангоут и собирали отдельно снимаю шляпу перед вашей дальновидностью. У меня другая ситуацыя я приклеел 15 шпан...т вот ту-то и пошли косяки. Вот и пришлось изобритать велосипед. И когда клеил детали В то шпангоут15 находил на16 шпан...т и получался перекос вправую сторону. Вот и все глупасти. Спасибо что вы есть я внимательно просмотрел фото отчет.Много интересного увидел. Ведь этот парусник у меня первый.

Читаю тут про последний номер, что у многих какие-то проблемы с ним... КАК? Что там можно сделать не так и с чем вообще могут быть сложности? На сборку ушло минут 10, с учетом вскрытия пакета, перелистывания журнала, вырезания и зачистки места склейки.

Делов-то, обработать надфилем пазы детали "В" и немного сточить верхнюю часть... стянуть струбцинами или резинками...все. Сложностей никаких. Или вам что, надо каждый вдох в журнале описывать?

Господа, подскажите, какой высоты стенки кают на передней нижней палубе? Именно высота изначальных фанерных заготовок. Надо мутить дополнительные стенки заранее, а №3 в РБ ещё не вышел.

З.Ы. Кстати я не выдержал и начал собирать. Правда очень тщателщьно вымеряя каждый шпангойт во всех плоскостях и с распорками между шпангоутов из школьных линеек. Сейчас каркас представляет собой дерево-бетонную конструкцию. Все риски знаю, готовлю что-то вроде полустапеля для жесткой фиксации будущего фальшкиля.

Школьные линейки оооочень не точные... У них расхождений от полутора градусов.

Цельсия?

Для GostSV:
Изначальная высота фанерных заготовок кают на нижней носовой палубе 32,5 мм плюс 2,5 мм на шип (их там 3 шт.). Длина шипа 10 мм.

Почему цельсия?)

Это шутка

Да, лоханулся, точно - фаренгейта!

Вы, судя по всему, имеете в виду угольники, а расхождение ЛИНЕЕК можно померить только в мм . И деревянными угольниками мало кто пользуется, а вот березовые линейки у меня лично любимый расходник вместе с зубочистками и палочками от мороженого.

Я имею ввиду именно деревянные угольники, у них, угол который типо равен девяноста градусам, на самом деле не равен девяносто градусам, и меет очень большие расхождения именно в градусах, а не в миллиметрах, скажем против необходимых 90 он делается под 87, 88 и так далее, при том каждый угольник "Индивидуален". Лично я предпочитаю пользоваться металлическими угольниками при сборке, они обеспечивают точные углы, и исключают перекос корпуса.

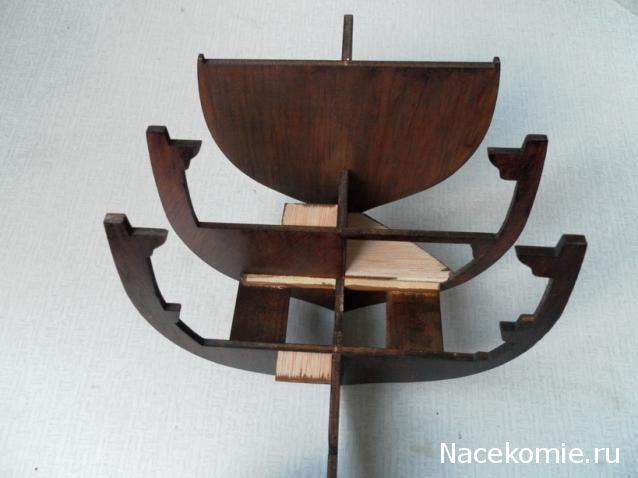

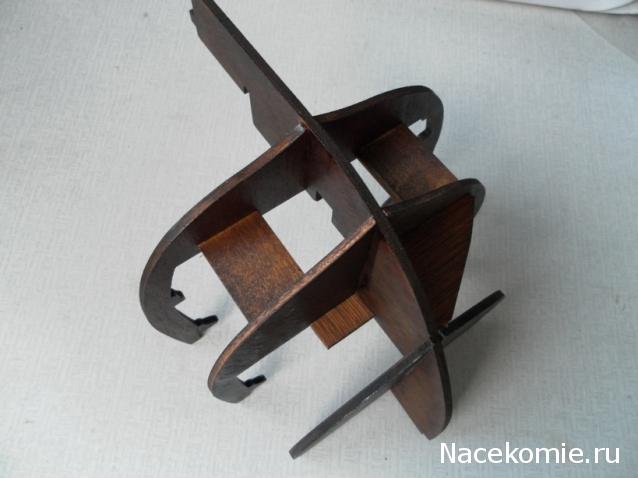

Я говорил о том, что из школьных линеек делаю распорки между шпангоутами, т.е. между шпангооутами №2 и 3 с каждой стороны под будущей палубой по 35мм длиной. Тоже буду делать между шпангоутами №3 и 4.
+ приклеил между фальшкилем и шпангоутами в некоторых местах квадратики на угол 90 градусов
++ приклеил ко второму шпангоуту площадки, на которые будут ложиться края нижней палубы при приклейке (там кстати наклёвывается ровный зазор в миллиметр между краями палубы и вторым шпангоутом).
+++ приклеил новый кусок носовой палубы спереди справа, между шпангоутами 1 и 2 (в партворке этого нет).

Т.е. у меня даже без приклейки палубы конструкция, в данный момент, имеет предельно высокую жесткость. Вечером выкину фото сего безобразия.

Добавлено спустя 2 часа 37 минут 26 секунд:

Спасибо!

Комрады...забегу немного вперед...в 28 номере нам дали наконец "большую" деталь - треть верхней палубы, и тут же, лично у меня, возник вопрос - я в судостроении совсем еще новичок и все познаю по мере поступления но тут такое дело - палуба должна ведь быть с прогибом? я эксперименту ради на готовую композицию остова корабля положил бимсы и пока тупо приложил палубу на предполагаемое место....или я чейто не догоняю или прогиб будет трапециевидным по отношению к корпусу? есть идеи?...и еще одно но...в этом же номере предлагалось "зашить" каюты средней палубы...исходя из фотографий я понял что зашивать надо только снаружи и комнату с трапом - а как быть с комнатой через которую мачта пройдет? там-то тоже с двух сторон через дверные проемы видно все.

По поводу палубы, прогиба у нас похоже не будет... На кораблях прогиб делался так, чтоб от адмиралтейской доски к краям вода стекала, тут же палуба прямая.
А по поводу каюты, я думаю они просто упустили это из виду. Я наэкономил реек таких кучу, за счёт нижних палуб, плюс они и так с запасом даются, решил что буду зашивать полностью, потому как и правда порно получится. если не зашитым оставить.

Не, издатель почему-то особо акцентировал внимание на том, что обшивать изнутри надо только левую часть...

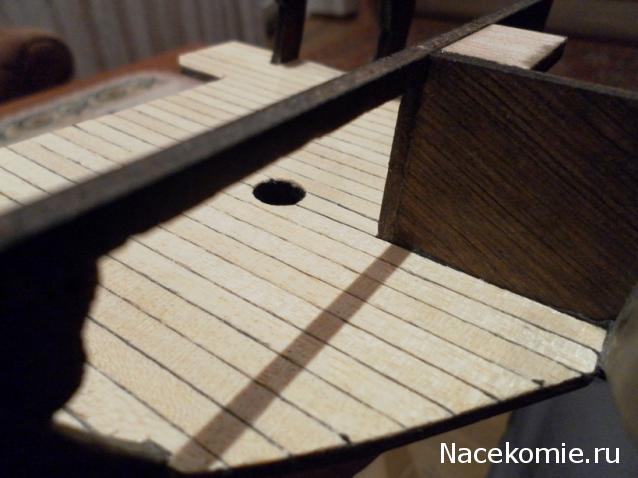

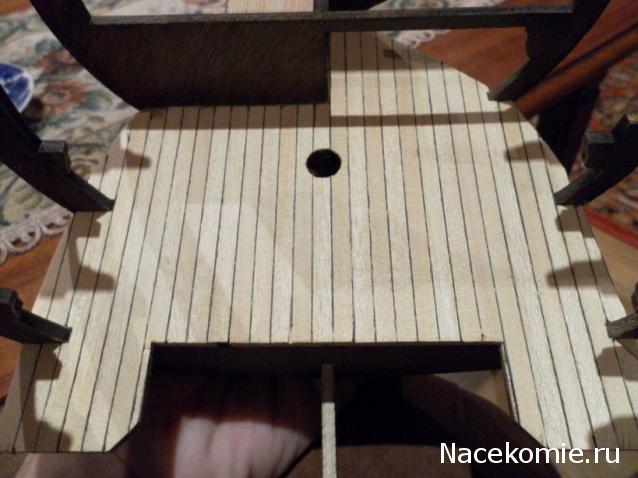

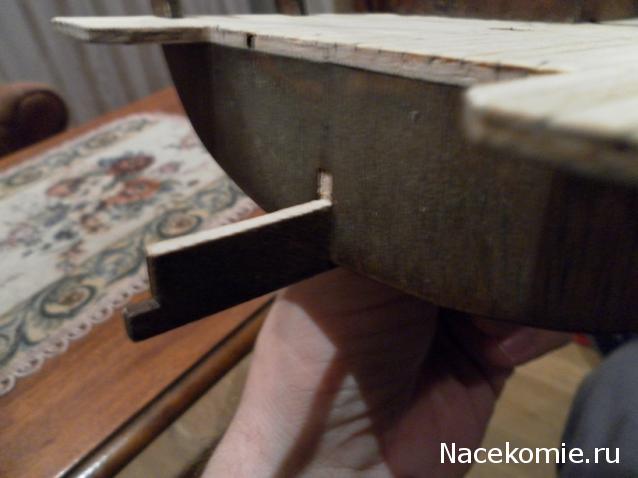

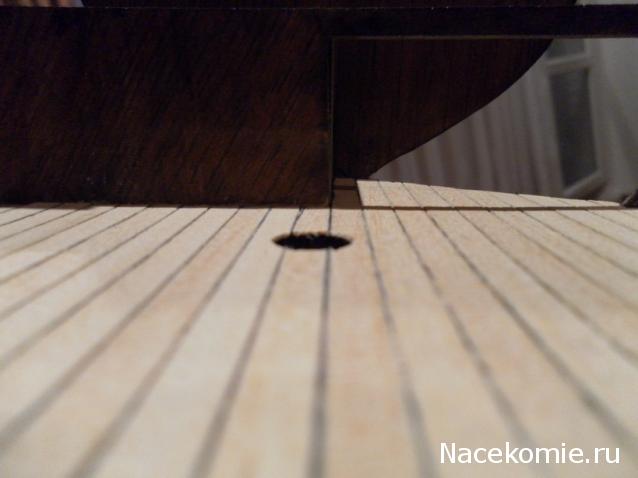

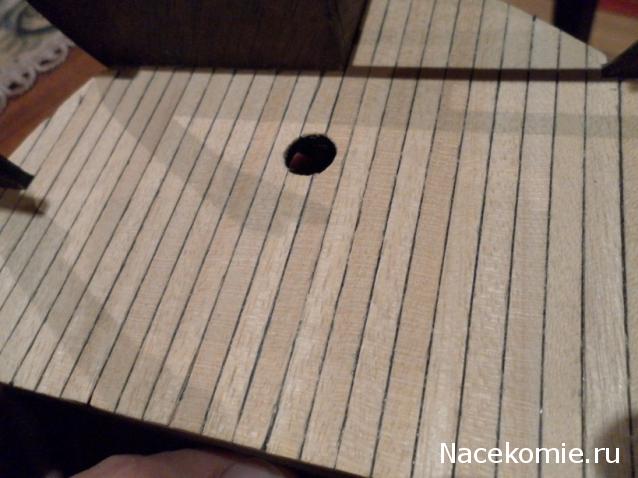

Вот постелил палубу с нитью, шлифанул наждачкой. Пока ничем не покрывал.
Мне нравится.

я дико извиняюсь что лезу с таким вопросом, но все же - а поперечная прокладка нитью будет? "под доску"? или только продольная? просто интересно вариантов уже в теме с застилом палубы много...кагбе уточнить)))

Собираю этот патворк по мере накопления материала. Это моя не первая модель, поэтому скажу немного по настилу палубы - ниткой уже давно не пользуюсь, неудобно... Использую окраску торцов нарезанных планок в пакете чёрной акриловой краской. Даже если краска протечёт на лицевую сторону планки, она легка сошкуривается.

Что значит "в пакете"? Можно подробней?

Значит сложенные стопкой.

В смысле пачкой. Как в журнале было описано: берется несколько заготовок под настил, собирается вместе и торцы прокрашиваются графитом. Только в случае, описанным Vovancheg, берется черный акрил.
