если я правильно понял у вас всё склеена , а как вы 5 шпангоут будете ставить ?

Добавлено спустя 11 минут 16 секунд:


я не отчаиваюсь обидно что переделать нельзя.. точнее можно но это весь силовой набор тогда править... но расстояние между трюмами (где вырез) расширю мелкие косяки с трюмами поправлю там 2 скоса .. добавлю ещё 2 двери со стороны носа
Выриз сделаю на 2 палубе...
Палубу планирую делать из клёна или Граба .. шпангоуты обшил шпонам вроде дуб хотя может и орех не могу понять )) .. внутреннею обшивку планирую из груши ..

А вообще хочу купить анатомию и параллельно с 0 собирать потихоньку

У меня шпангоуты приклеены к палубе. Киль свободно вынимается. Когда установлю 5 шпангоут - доделаю боковую стенку каюты и все это склею с килем.
Завтра размещу фотографию в разобраном виде.

Ясно , просто подумал что всё склеили ))

Скорее всего лесенка вниз будет чуть позже

Скажите пож-ста, если половинки палубы посадить на свои места,т.е. максимально придвинуть к шпангоутам, то между ними образуется щель в 1-1.2 мм. Если выставиться по килю, то судя по всему палубы повиснут и не будет прилегания к обшивке.
Вы по какому пути пошли?

Завтра сфотографирую обратную сторону палубы и выложу фотографии. Думаю будет все понятно.

...типа "только для трюмных" работников...тех что на верх ни-ни...

ИМХО мое сильное, что эти фигурки вообще ни к селу... 1-2 человека еще тудым-сюдым, чтобы просто масштаб представить. А толпа....

Вы уверены в расчетах? Если это действительно так, то косяк слишком серьезный. Получается, высота палубы порядка 120 см? Приду домой, первым делом произведу замеры.

сами сматрите высота двери на патворки 2.2 см это 99 см в риале.. но метровой двери быть не может.. минимум 1.5 .. а у нас меж палубное расстояние 1.5 метра )

судя по анатомии растояние между нижне и второй и 2-рой и третей палубы одинаковые

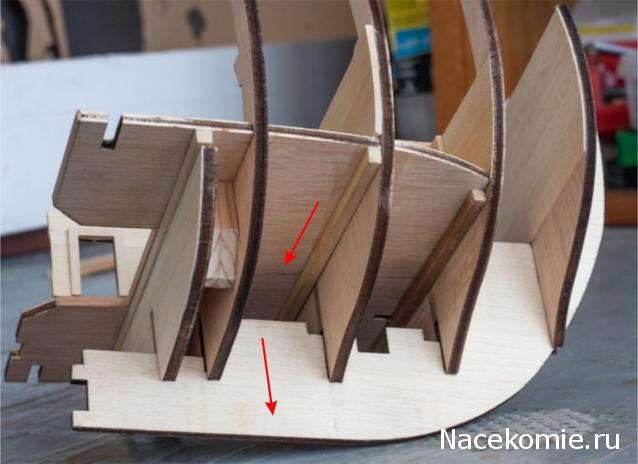

Как и обещал - размещаю фотографию обратной стороны собранной нижней палубы.

1. Сперва я склеил между собой обе половинки палубы.
2. Приклеил с нижней стороны рейки 4х4 мм вдоль линии приклеивания шпангоутов 2 и 3 и линии выреза в конце палубы.
3. Оклеил лицевую сторону палубы шпоном.
4. Установил шпангоуты 2, 3 и 4 на киль. Нанес на них клей не затрагивая киль и приклеил палубу.

Что тут еще можно сказать, ошибка в более чем сантиметр для 45-го масштаба- это фатальная ошибка

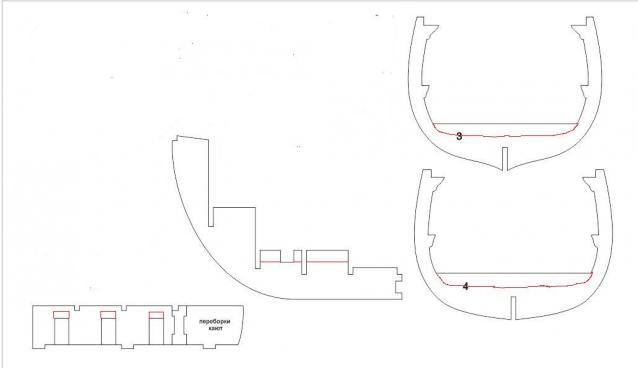

при наличии всего набора можно пойти на компромисс- понять высоту дверей до бимса, опустить основание шпангоутов нижней палубы и подрезать киль, хотя бы так, что б получить 1м.65см.- 1м.70см. Для усиления, шпации заполнить бальзой.
Приблизительно вот так

giraffeol, как удалось соблюсти продольные углы киля и шпангоутов, чтобы не было "завалов" в ту или иную сторону (или "гуляние" шпангоутов в разные стороны)?

1. У шпангоута 2 хороший упор в промежуток киля между 1 и 2 шпангоутами.
2. Носовая часть палубы плотно подогнана к шпангоуту 2.
3. Рейки, приклеенные к нижней части палубы и метки на киле, по которым выравнивались углы наклона шпангоутов.

Добавлено спустя 2 минуты 35 секунд:

А не проще поднять бымсы для второй палубы?

А на журнальной иллюстрации разреза борта палубы одинаковой высоты, странно...

[size=85][color=green]Добавлено спустя 2 минуты 35 секунд:[/color][/size]

[quote="Vorobey"]А не проще поднять бымсы для второй палубы?[/quote]

Минус в том, что полетят все детали средней палубы (по высоте).

Но ведь летят все детали нижней палубы. Поэтому на мой взгляд есть два варианта:
1. Продолжить собирать по журнальной серии с минимальным исправлением их ляпусов не влазя в дебри масштабирования, неточностей и т.д. Просто хорошо выполнить работу в собственное удовольствие.
2. Выбросить все в мусоропровод. Построить собственные чертежи по анатомии (которая весьма не качественно сканирована). Купить материал и построить с соблюдением всех деталей и размеров. Но я думаю не все к этому готовы.

При условии выполнения с закрытым бортом- вообще не стоит и волноваться, а с открытым..., можно сказать, что это подсобки и туда только юнги лазали.

Поверь мне, что никто из твоих знакомых и друзей разглядывая модель даже не задумаются о высоте дверей и расстоянии между палубами. Они будут просто разглядывать детальки и восторгаться твоим мастерством. Так что делай с открытым бортом.

А нам модель не совсем ту показывают ... с синей покраской которая.. посмотрите.. палубы у неё подрезаны под шпангоуты а не заходят за них.. внутренняя часть корпуса обшита .... посмотрите на глубину грузового отсека... на модели которую нам показывают и посмотрите ту которую делаем мы... глубина меньше ..
И ещё есть мелочи не соответствующей с показываемой модели (с синем окрасом)
