Я брал 57мм (случайно получилось ) Но все хватило, и на "глаз" мне очень нравится. (результат в теме об окраске) Осталось в обще сложности 70мм. Можно брать 80мм. Тогда вообще гуд будет.

[attachment=0]20120129_081509.jpg[/attachment]аааааааааааааааа

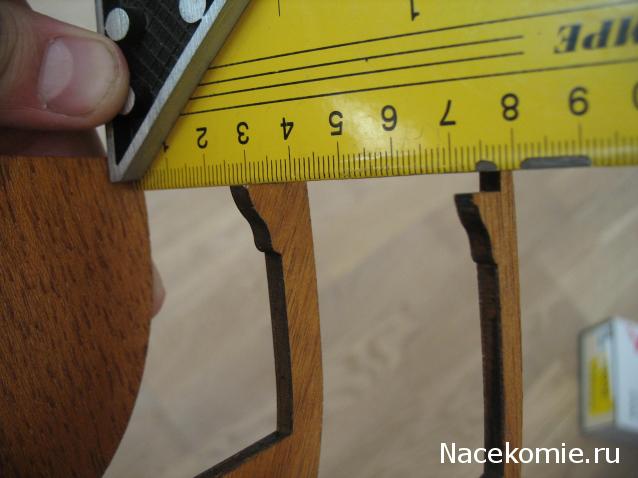

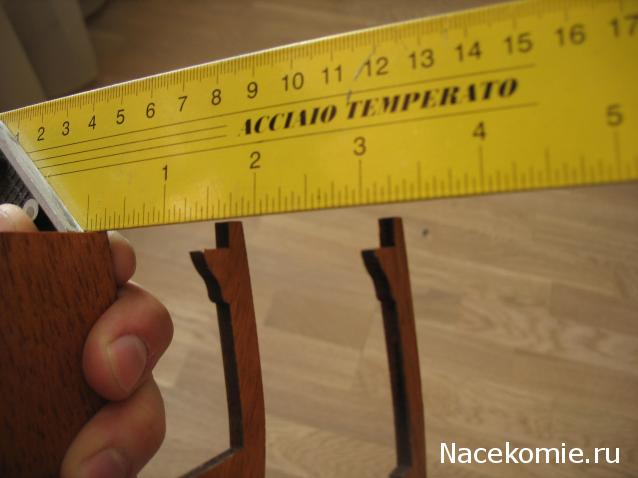

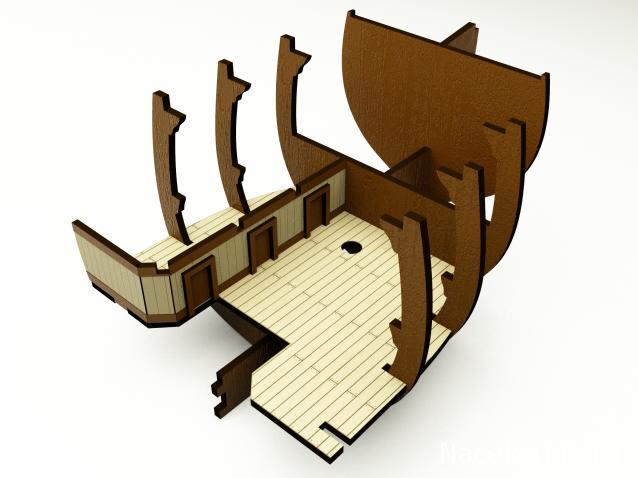

При сборке возник вопрос, так и должно быть, что все шпангоуты получаются разноуровневыми?
собираю первый раз, отсюда и вопросы
PS все шпангоуты сидят точно на своих местах и вставлены до конца.

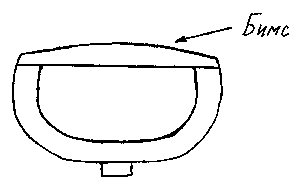

Палуба имеет "прогибь", то есть поднимается от миделя к носу и корме.

Бимсы ещё не отменяли..

Все понял, спс за ответы

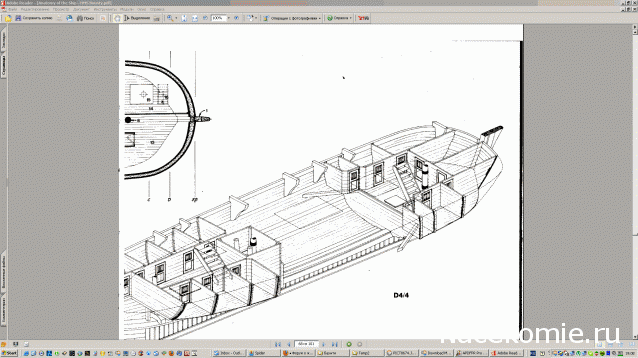

Нашел картинку, если кому интересно.

Возник вопрос, почему переборка утыкается в борт, а не в шпангоут!? (не могу скачать чертежи нижний палубы)?

вы настоящие и игрушечные шпангоуты не сравнивайте.
Anatomy of the Ship - HMS Bounty.pdf- будет в помощь.
стр. 86


Добавлено спустя 41 минуту 5 секунд:

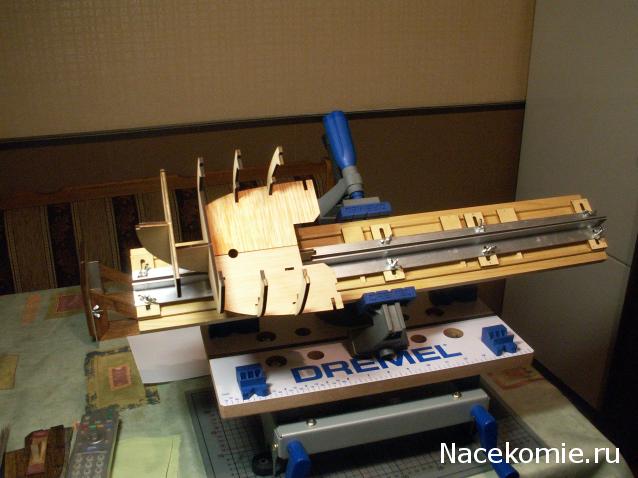

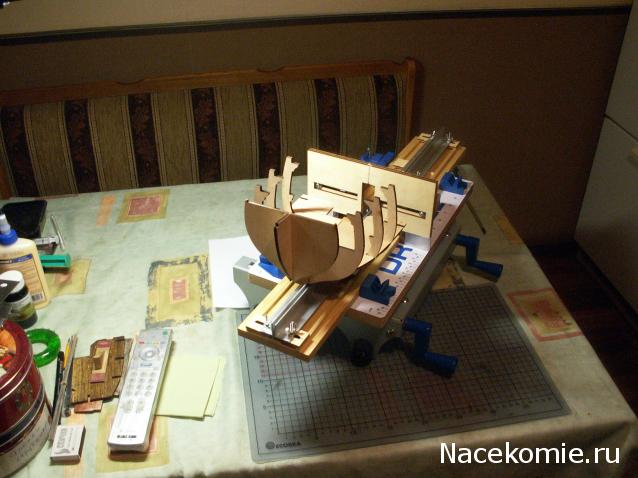

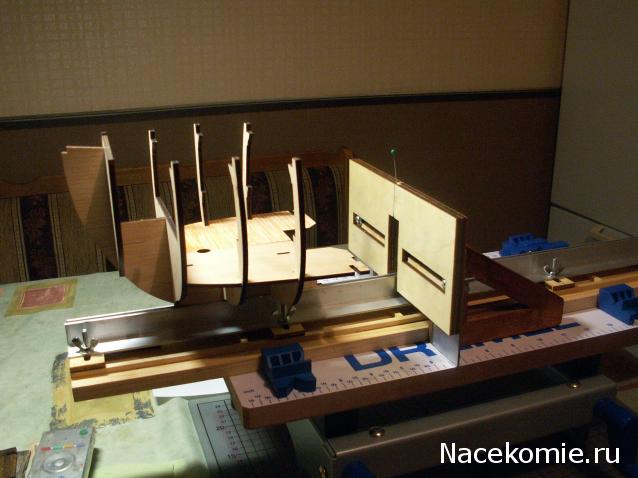

Несколько недель назад для эксперимента был приобретен стапель

как и предполагалось, он оказался полным отстоем, что было подтверждено коллегам. Некоторые предполагали его доработку и обещали фото отчет по тьюнингу сего девайса.
По скольку еще неделя- другая и на "Баунти" будет полная килевая, а там глядишь месяц другой, и можно собирать силовой набор и клеиться. Вот из дров, о которых говорил выше решил собрать стапель с небольшими дополнениями.
Предупреждаю сразу- любители прищепок, секретарш на коленке, "однокнопочных" решений...сразу проматывать это сообщение, а с комментариями типа- такое не надо! идти куда надо.
Все приемы построения на коленке уже пройдены и бюджетные решения описаны. в том числе и мной.
И так, от девайса оставлена только станина с направляющими из фанеры. К этим направляющим с одной стороны "на постоянно" закреплен Г- образный профиль 15х15мм. С другой стороны так же прикреплен Г-образный профиль 15х15мм в котором сделаны пропилы, позволяющие этот уголок прижимать к килю или отпускать его. Шпангоуты в килевую рамку входят практически до упора и киль не очень то прихватишь. По этой причине и наличии всей килевой рамки в уголках будут сделаны пропилы по местам шпангоутов.



Примечание.

Данное устройство не является обязательным, но желательным, при сборке данной модели.

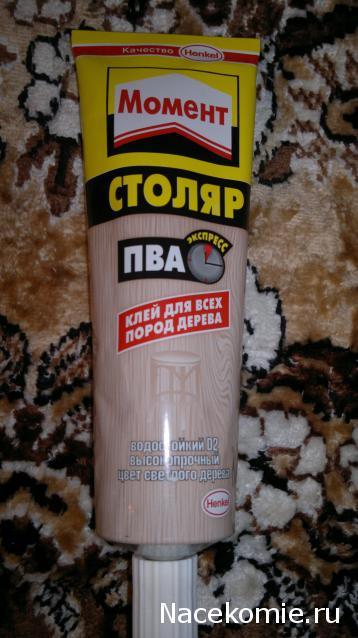

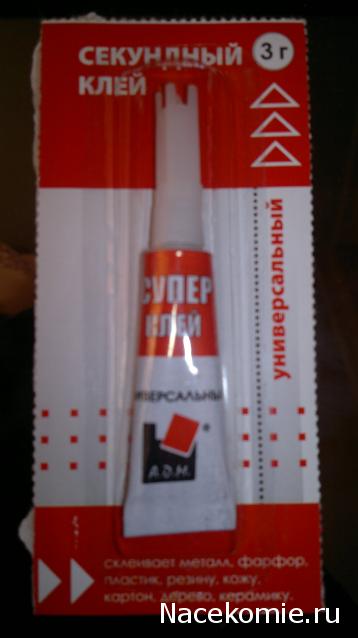

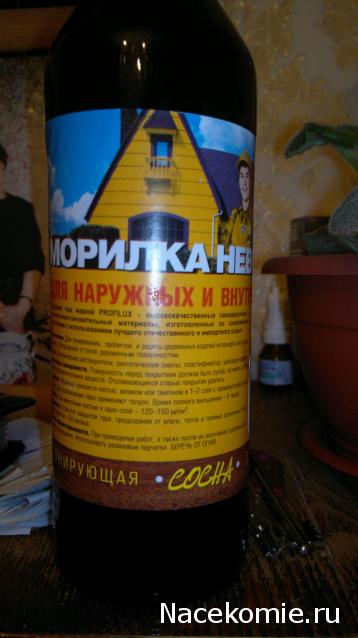

вот приобрел сегодня...

За картинку грандмерси! только я и не думал сравнивать, мне казалось что рамы шпангоутные(модели) соответствуют оригинальной конструкции основных рам - отсюда и вопрос)

Абсолютно не соответствуют. Ни по шагу, ни по ширине.

Я так думаю, если бы издатель выдал хотя бы половину шпангоутов оригинального судна, то прошло бы два президентских срока.
А книжечку скачайте, очень рекомендую, ссылка где то в начале была, да и поиском находится.

На ютубе палубу Индевора застилают целыми планками, не разрезая на доски. А потом просто дорисовывают стыки карандашом, как и гвозди. Кажется так будет намного аккуратнее, и удобнее при стыковке с палубами из последующих номеров.

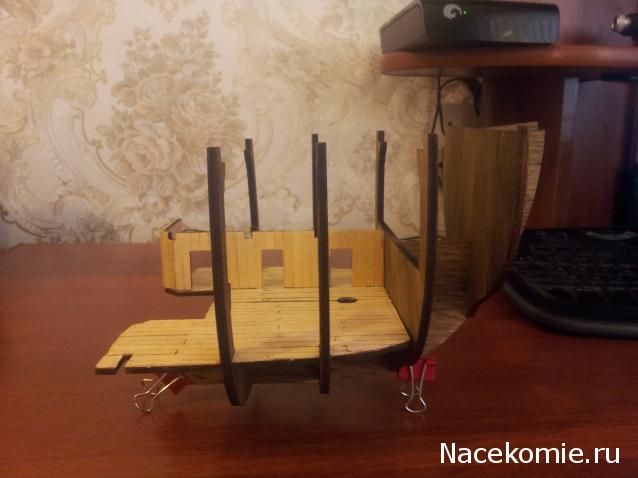

Вот что получается у меня:
http://sinitsynm.narod.ru/bounty.jpg

Хорошо..., наличники правильно дорисуйте и будет как настоящий

Я тоже стапель сам делаю, фотки завтра будут.

Добавлено спустя 14 минут 32 секунды:

А смысл халтурить?

Всем привет, я новенький. Возник такой вопрос, как гнуть рейку из древесины сапелли, что бы сделать верхнюю и нижнюю окантовку переборки, не хотелось бы что бы она сломалась. Смачивать?

Если посмотреть на планировку кают и анатомию есть несоответствие с 3 каютой от носа. Хотя на сколько помню анатомию там в схеме кают приведена схема еще углевоза из которого был перестроен Баунти (Бэти вроде?).
Так что вполне возможно что и каюты были перестроены.

Я лично гнул "водой" Минут на 5ть место сгиба в теплую воду, потом огнул под упором, высушил, приклеил.
Где-то писали, будто ацетоном сгибать можно, мол быстрее испаряется/сушится. Фото в теме про покраску.

[quote="Vorobey"][/quote]
...если правильно понял на чертеже в книге о Баунти обшивка кают горизонтальная , а не вертикальная как в журнале...

Кстати в фильме с Гипсоном и Хопкинсом на 113 минуте видно, что в каютах борта горизонтальные, а перегородки в каютах вертикальные. Палубная доска там темно-коричневая. Кто-то писал, что она светлая...
