Парусник Баунти - Сборка корпуса

ребята помогите,пропустил выпуски с верхней палубой. если кто может скинуть сканы в размере 1:1 буду очень признателен.вырежу из плотного картона.
пропущенные номера не могу найти.

На сайте "rutracker.org" есть сканы до 35 номера включительно (может уже больше), поиском найдешь, я оттуда скачивал, только там региться надо.

огромное спасибо,а их в масштаб нужно выводить?

Не за что!) Там уже до 53-го номера, сканы деталей в кореле, и журнала в PDF, масштаб выводить не надо (по крайней мере у меня совпадал)
Вот точная ссылка: http://rutracker.org/forum/viewtopic.php?t=3897836
718 MB, но можно закачать только нужные выпуски.

Доброго времени суток, коллеги! Подскажите пожалуйста - сегодня примерил верхнюю палубу и увидел, что первый шпангоут не попадает в паз, насколько это критично и чем чревато, может кто сталкивался с такой проблемой? Еще ни одна из 3-х палуб не вклеена, но боюсь, что это не играет никакой роли...(

Для Duncan:
Выложи пож фото такого же участка, но по левому борту (там также или все совпало?).
А остальные шпангоуты (2, 3, 4) нормально сели?
Выкладывай, будем думать.

скорее всего у тебя 1 шпангоут повело посмотри если 90 град.по отношению к килю.

Спасибо за то, что не оставляете в беде!) Завтра, при дневном освещении сфоткаю и выложу... Кажется я уже понял в чем дело - носовая часть приклеена слишком ровно к средней части (я про киль) , я когда первый раз его клеил, нос получился чуток задран вверх и виден был маленький просвет если киль поставить на ровную поверхность. Я тогда замочил все в воде и переклеил заново. Просветов не было, я был доволен, как оказалось зря. Может и ошибаюсь и дело не в этом, завтра фотки выложу!

Врятли это от "слишком ровно соединенных чаастей киля. Скорее всего шпангоут не перпендикулярен килю

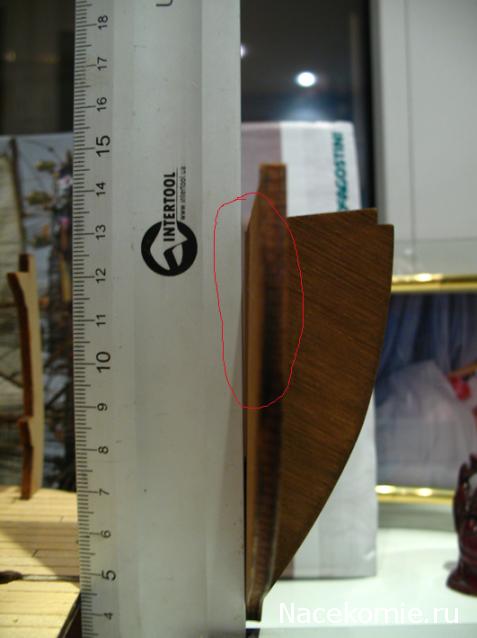

Не удержался, сфоткал сегодня) Первый шпангоут таки да, немного завален, если его выровнять - тогда будет щель в указаном на фото месте. Либо это нормально, либо надо в третий раз переклеивать носовую часть киля...
Для UncleSasha: по левому борту такой же люфт(

Проще плюнуть на это дело, ну придется при малковке немного больше спилить, делов-то.

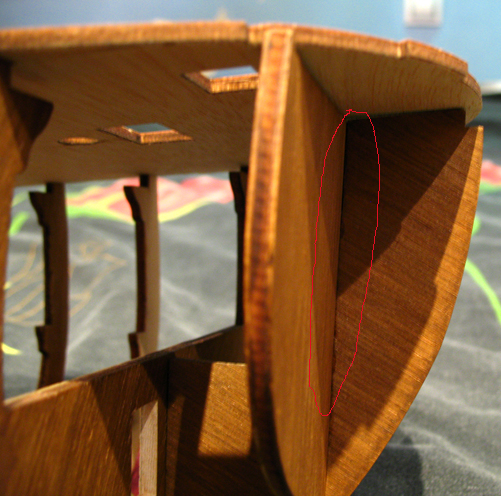

Вот еще пару фоток, похоже что все таки носовую часть придется переклеивать... хотя сам киль ровный (палуба и все шпангоуты кроме первого еще не приклеены)

Добавлено спустя 2 минуты 36 секунд:

Если этот косяк потом уберется малковкой - то я только ЗА!) Не хочется опять переделывать.

Носовая оконечность не критична (малковкой уберется), а вот по шпангоутам... критично... у Вас шпангоуты до конца не посажены.......

Они еще не приклеены просто, приклеен только самый первый, а остальные я еще "худить" собираюсь)

Киль не трогай. У тебя проблема с первым шпангоутом - его верхняя часть немного завалена к носу. Если не "намертво" приклеено, то переделай. Насчет щели не беспокойся - все закроется бальсовыми вставками. Удачи!

А поговорить?

Я то вначале стапель сделал и у меня таких проблем не было. Лучше переделать а то потом другие косяки пойдут со средней палубой и нижней. успехов.

Добавлено спустя 5 минут 6 секунд:
да забыл сказать после когда будешь клеить обрамление носовой части у тебя пазы не совпадут.

Это еще почему? Объясните.

Duncan, прогрейте фенов (техническим) место склейки. После этого довольно легко шпангоут можно вытащить. После этого с учетом положения палубы можно ровно приклеить первый шпангоут.

Нужен совет знающих!(Спасибо)
