Практикум №1 Сами делаем ДШК

Теперь попробуем применить купленный инструмент в деле, а заодно освоим несколько базовых модельных технологий. Сделаем это на примере столь недостающего в наборах БТР-40 и ИС-4 пулемета ДШК.

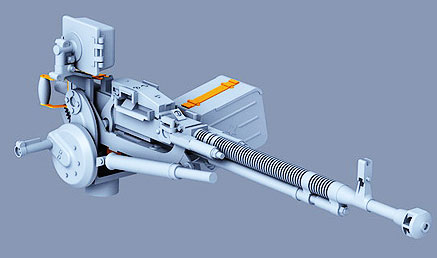

1. Начнем с гугления. Я нашел и скачал книгу Федосеева С.Л. "Пулеметы России. Шквальный огонь", там кое-что приведено по геометрии пулемета (размеры) и дана толковая схема разобранного пулемета. Очень помогли мне картинки с какого-то и-нет магазина для моделистов, где в описании товара ДШК в 1:35 были рендеры с трехмерной модели пулемета. Ну, и кое-что еще нарылось. Выясняется, что станки для ДШК были разные, будем ориентироваться на рисунок-трехмерку.
2. Кетайсы оставили нам кольцо-крепление "с пупочкой" пулемета на башне ИС-4. Значит, делаем станину до этой самой "пупочки".
3.Из материалов потребуются: старые литниковые рамки от моделей, фольга от кофейных банок (у меня - Нескафе, весьма плотная фольга) и от питьевых йогуртов-творожков (мягкая и гибкая фольга, как бумага). Еще нужна тонкая медная проволока (я отрезал кусок тонкого коаксиального кабеля с крученой сердцевиной и распустил ее на медные нити). Также не помешают обрезки пластика (типа старого корпуса от 3,5 дюймовой дискеты или внутренностей бывшего холодильника - главное, чтоб они клеились хорошо). Клеи (модельный и цианакрилат), краски.

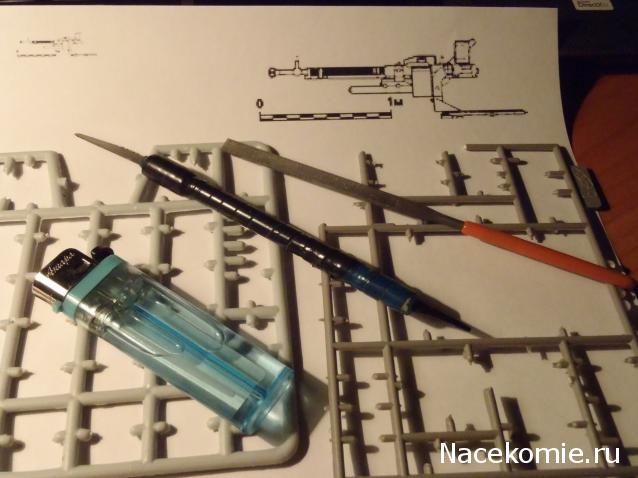

4. Инструмент: скальпель, пинцет, кусачки, игла от шприца, наждак, надфиль, зажигалка, шило круглое, линейка.
5. Сначала наделаем заготовок, заодно и поучимся. Откусываем ровный кусок литника, длиной с большой палец. Посередине не должно быть дефектов (раковин, задиров, ответвлений и пр.). Надфилем придаем средней части (сантиметра 2-3) максимально круглую форму. Аккуратно, не давая почернеть и загореться, водя из стороны в сторону для равномерного прогрева, размягчаем подготовленный литник над пламенем зажигалки. Когда он размягчеет и повиснет, аккуратно, не торопясь тянем литник за концы в разные стороны - в зависимости от скорости растягивания и качества прогрева будут получаться нити-палочки разной толщины. Не торопитесь отпускать литник - дайте ему остыть-затвердеть. Потренируйтесь, и у Вас получится несколько заготовок прутков разной толщины.
СЕКРЕТ: если до начала нагрева придать серединке литникового кусочка треугольное, плоское или квадратное сечение, то при последующем нагреве\растяжении форма сердцевины сохранится, только углы "замылятся" и "слегка "потекут".
6. Распечатаем чертеж пулемета в требуемом масштабе. (Я пользовался Фотошопом с включенной линейкой для подгонки, но как это сделать рассказывать долго). Чертеж получился обрезанием чертежа ИС-3 до требуемого куска. Размеры пулемета из справочника: длина всего - 1626 мм., толщина ствола примерно 20 мм. (калибр 12,7, напомню) В масштабе это составит: 22,6 мм общей длины и примерно 0.3 мм. толщина ствола.
7. Берем подходящий по толщине "тянутый пруток" (лучше 0,5 мм, черт с ней, с суперкопийностью, зато легче работать и труднее сломать). Можно взять и иглу от шприца, но ее труднее резать (есличо, делаем глубокую насечку треугольным надфилем и аккуратно разламываем), отрезаем от него кусок с хорошим запасом (потом пообкусываем с краев, а пока работать легче будет). Режем стамесочкой или скальпелем, держа лезвие строго вертикально, чтобы торцы получились ровными, плоскость торцов перпендикулярно оси симметрии ствола. На середину наматываем проволочку, ибо у ДШК ребристый ствол. После намотки если остались торчащие концы, аккуратно на плоскости их обкусываем стамесочкой и пальцами "приглаживаем", чтоб не топорщились. Витки проволоки должны быть не плотными, для этого навитую "пружинку" аккуратно растягиваем-расправляем подручными средствами (шило, стамесочка, скальпель). Сразу говорю, что я стал к старости дальнозорким, ношу очки-"минусовки", а недавно прикупил в радиомагазине еще и большую лупу на гибкой подставке и с подсветкой. С таким оборудованием "тонкость" работ трудности не представляет.

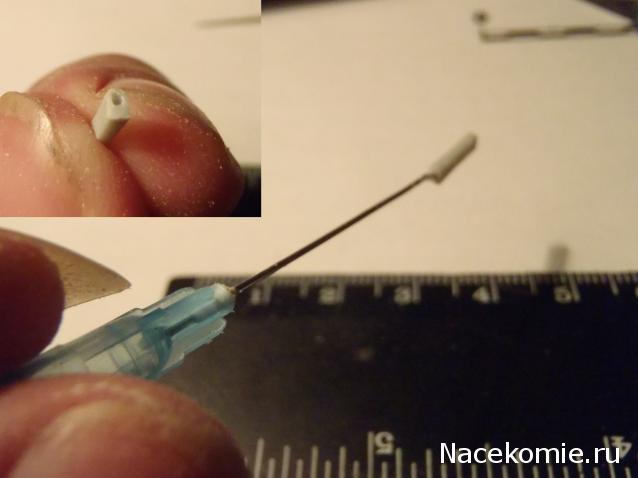

8. Сверяясь с чертежом, аккуратно обкусываем ствол спереди и сзади до нужной длины. Сзади оставляем небольшой запас - на вклейку в ствольную коробку. Откладываем. Из толстого литника вытачиваем надфилем длинный прямоугольный брусок нужной ширины и толщины, отрезаем от него будущую ствольную коробку. В ствольной коробке с одного торца сверлим иглой шприца отверстие в верхней части прямоугольника - под ствол, с другой стороны по центру - там выступает цилиндр т.н. буфера. На модельный клей вклеиваем ствол и коротенький кусочек литника - буфер. Буфер можно сделать подлиннее - чтоб пинцетом взяться было за что, а потом обрезать, когда клей схватится. Под стволом из тянутого литника чуть тоньше ствола (для сохранения пропорций и "похожести") клеим встык к ствольной коробке направляющую трубку газового поршня. Откладываем заготовку.

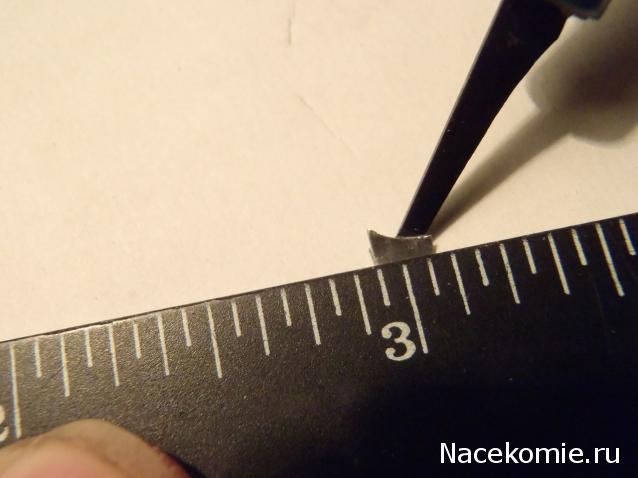

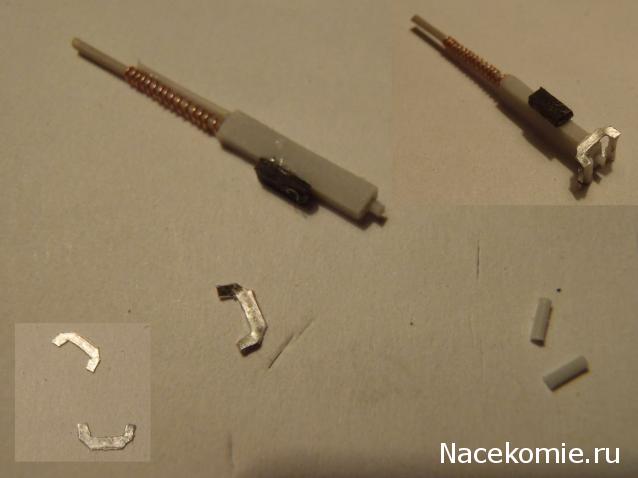

9. Вырубаем из толстой фольги стамесочкой прямоугольник примерно потребного размера для держателей рукояток. Сгибаем его пополам (как именно это сделать - на фото. Линейкой прижимаем посередине и стамесочкой загибаем под 90 гр.). Проглаживаем согнутый квадратик между ногтем и поверхностью стола. Стамесочкой вырубаем-выкусываем П-образный держатель ручки. Проглаживаем (при вырубании фольга деформируется). Аккуратно разделяем половинки и разглаживаем в первоначальное состояние, получая нечто Х-образное. Той же стамесочкой разделяем по линии симметрии. Вуаля! теперь у нас верхний и нижний держатели ручки. Проглаживаем. При помощи суперклея, пинцета, двух кусочков литника и такой-то матери имитируем ручки пулемета (буфер-то не забыли предварительно укоротить "по месту"?)
10. Ах да, забыл... на верхней плоскости ствольной коробки приклеиваем маленький кусочек пластика - крышку приемника и ствольной коробки. На фото он черный.

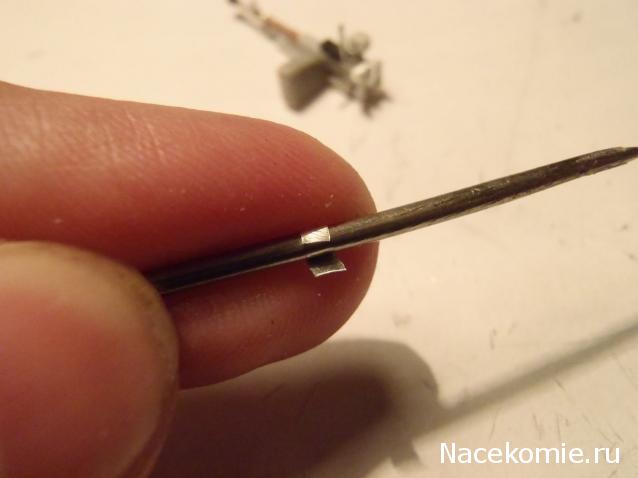

11. Остались мушка и дульный тормоз. Целик на мушке я имитировать не стал, у нас все же "слепой масштаб", да? А саму мушку изготовил из у-у-у-узенькой полоски толстой фольги, обогнул-обжал ее пинцетом на оправке (оправкой послужил тот же тянутый литник, что пошел на ствол), потом мазнул ствол суперклеем и одел мушку, пока не схватилось.
СЕКРЕТ: не надо мазать суперклей прямо из тюбика - все вокруг зальете и пальцы склеите. Капните на четвертушку бумаги каплю и наносите по потребности заточенной зубочисткой.
Дульный тормоз - просто обрезок более толстого, чем ствол литника, наклеенный на суперклей. Фокус в том, что и торец ствола и торец дульного тормоза должны быть обрезаны аккуратно, как я выше описывал, иначе оно приклеится под самым невероятным углом. За мушкой соединяем ствол и трубку газового поршня полоской тонкой, "йогуртовой" фольги - типа крепление трубки к газовой каморе.
ПУЛЕМЕТ ГОТОВ!!!
12. Делаем станину по тем же технологиям (тянутые прутки, пластик, фольга, суперклей) сверяясь с фото и чертежами.
Нюанс: трубки-направляющие на станине визуально должны быть чуть тоньше ствола. Вообще-то они переменной толщины, но я упростил... Пулемет на станину укрепил еще до окончательной сборки последней - больно много ручек торчит, что-то да отломишь, а зачем делать двойную работу? Потом приклеил ручки и крепление станины, которое по замыслу должно сопрягаться с пресловутой "пупочкой", которую нам оставили на ИСе кетайсы. Крепление - снова полоска толстой фольги, навитой на цилиндрическую оправку (шило).
13. Имитируем "коробочку" на стойке справа от пулеметчика (зенитный прицел "в упаковке"?) и щелевую вертикальную прицельную планку (толстая фольга пойдет, но мне подвернулся кусочек скрепки от степлера).
14. Если у Вас есть очень толстый кусок пластика для патронной коробки - хорошо. Вырубайте из него коробку, не забудьте про один скошенный угол. Если нет - склеиваете подходящие куски пластика в пакет (можно и из кусков литников сварганить, обточив их надфилем до плоскости в местах склейки), а когда просохнет при помощи стамесочки, скальпеля, надфиля и наждака делаете из заготовки патронную коробку.
ВОТ И ВСЁ!!!

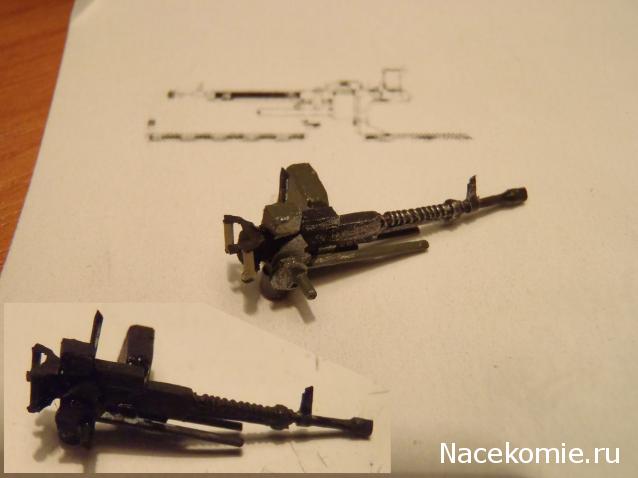

15. Осталось покрасить. Я не стал заморачиваться - покрасил сначала черным все без разбору, потом кистью №000 детали относящиеся к станине - защитным, а ручки пулемета - светло-песочной. Когда акрил схватился (минут 20-30), алюминиевой "сухой кистью" (техника сухой кисти - отдельный разговор, но на форуме уже описывалась) выделил рельеф.
МОЖНО КЛЕИТЬ ДШК на ИС!!!

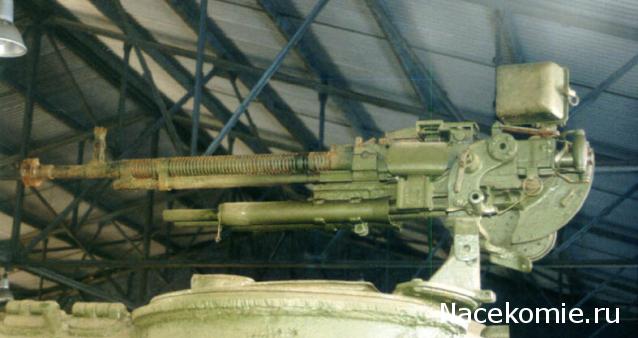

Прежде, чем табуретки кидать, обратите внимание, что на "трехмерках" другая, более современная станина. Я привел не все фото, которыми пользовался. А станина взята "ИС-овская", та, что на отдельном фото.

Удачи в ваших начинаниях!

Отменно, огромное спасибо.
попробую сегодня же.
Вот бы еще рецептик изготовления баков.....
200-т литровые бочки в 72-м у меня есть но они увы великоваты... или нет?

Знаете, что я Вам про баки посоветую... найдите в городе еще работающую "проявку" обычных фотопленок. Обратитесь к приемщику и "за так", "за пиво" или "за малую мзду" выцыганите у него катушки, на которые наматывается пленка. Они в масштабе по диаметру очень близки к обычным двухсотлитровым бочкам.
Обрезаете катушки по размеру, на торцы клеите пластинки из полистирола, обтачиваете пластины "по месту" до правильных цилиндров. Закраины бочки и ребра жесткости (3 штуки, ЕМНИП) делаете из тех же тянутых литников, сгибая их в кольца и клея на дихлорэтан. Заливная горловина - из тянутого литника потолще.
Я так делал давно для диарам и где-то запас катушек даже валяется. Но меня жена недаром "помоечником" называет...

Баки, бочки и другие цилиндрические изделия проще всего изготовить из бумаги, которая оборачивается несколько раз вокруг подходящей по размеру трубки ( естественно все слои проклеиваются). После высыхания, снимаем, нарезаем в размер, приклеиваем дно и верхнюю часть. Кольца или ребра нарезаем из той же самой бумаги или малярного скотча, наклеиваем. Из чего делать заливные горловины- дело вкуса. Грунтуем, красим. Если нужны помятые бочки, о вместо бумаги используем фольгу и аккуратно имитируем вмятины.

пожалуй так и сделаю.

Так, еще попытка прикрепить недостающее...

а не выложите чертежик, с которым работали?

Да уже три раза пытался. Вот, хотя бы окончание работ выложить удалось.
Ща попробую еще раз...

Вот здесь интересный способ изготовления пулеметных лент:
http://scalemodels.ru/articles/4834-kak ... enshe.html

Мой вариант ДШК для ПСТшной пятьдесят четверки.

Спасибо за практикум!!!Бум повторять!
