Выкладываем фотографии результатов наших трудов по сборке "Тигра". Делаем фотоинструкции для новичков в моделизме, хвалимся, спрашиваем, получаем ответы на вопросы, обсуждаем сборку.
Грамотность приветствуется ;)

Огромное Вам спасибо!

Один мой дед вернулся в 43-м инвалидом, второй воевал на всех войнах 30-40-х.
Если первого я почти не помню, то рассказы второго помню хорошо.
Особенно врезалось в память.
Наши войска наступали через болота. Мостить болота было уже нечем - клали трупы без разбора на своих и немцев. И Т-34 шли через эту гать, наматывая на гусеницы кишки и конечности. Что, 34-ка виновата в таком кощунстве? А может командиры? Это была война и наверняка эти тела спасли жизни сотням.
И еще. Я не слышал от деда проклятий в сторону немцев. Он уважительно говорил о противнике. О его аккуратности и педантичности. О том что не клали немцы людей почем свет стоит. Так же как и ордена и медали хранил он кинжал из немецкого штыка. Который может до того как стать кинжалом убивал наших.
Не брезговали наши бойцы трофейным оружием которое до этого убивало русских. И очень его хвалили.

Извините, что возвращаюсь вроде к прошедшему материалу. Ну возникли вопросы по окраске. Во первых или я не понимаю где у башни находиться пагон или что то другое. Короче ближе к делу. До какого уровня башня была "Слоновой костью", а от куда была окрашена красным грунтом. Так же интересует где проходила граница окраски по стойкам которые пол башни держут, и как проходила граница окраски по лучу ("мосту"). И еще вопрос по окраске каркаса сидения. На тигринфо указано что сидение командира было окрашено в серый цвет (если я правильно понял перевод ). Так же интересует цвет сидений наводчика и заряжающего.

Люди, беда... Нам совершенно точно не додали деталей

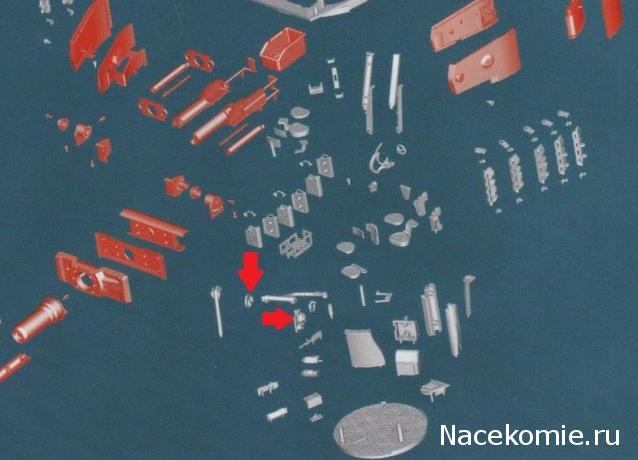

Я сразу при сборке обратил внимание, что оконечности кронштейна, на котором прикреплено сидение наводчика, как-то нелепо выглядят. И вот, рассмотрел поближе рисунок из журнала со схемой сборки башни и увидел там две недостающие детали.
Смотрите сами:

Добавлено спустя 45 минут 2 секунды:
Кроме того, на погоне башни есть штифт, на который явно что-то должно быть наклеено...

я вот особо не загонялся, но сделал так

Но судя по немецким и английским форумам у них тоже нет этих деталей. Может это будет в последжующих выпусках ведь ни в германии ни в англии еще не закончена сборка.

Это-то да, но вряд ли - детали будет не запихнуть...

То, что Вы отметили стрелкой, направленной вниз, - это, пмсм, деталь 68: "блинчик с ножками" от привода башни. Со второй деталькой, похоже, действительно, - непонятки.
З.Ы. Ашетт - большие "затейники": на рисунке детали разбросаны весьма загадочным образом.

Да, точно, это 68 деталь Но вторая... Здоровенная такая и сложная....

но ведь крышка башни съемная. может и можно будет запихнуть. кто их знает когда и какие детали они еще будут для башни выпускать)))


в тему про канистры судя хоть и по рисунку но вид канистр точно такой же как и у ашет только положение где они стоят другое

вот еще одна картинка. всего три их. откуда даже и не помню. есть еще описание к ним:

Вид с сиденья заряжающего.
1 - ящик с предохранителями, 2 - башенный люк эвакуации, 3 - кожух пропеллера вентилятора, 4 - стойка для МР - 40 и магазинов к нему, 5 - заслонки стеклоблоков приборов наблюдения, 6 - ящик для приборов ТПУ, 7 - ящик для патронов к сигнальному пистолету - ракетнице, 8 - командирское сиденье позади - укладка для продуктов , 9 - пистолетный порт, 10 - рукоять указателя направления движения, 11 - командирский личный ящик командира с картами и биноклем, 12 - кобура хранения сигнального пистолета, 13 - командирский ручной руль траверса, 14 - корзина для сигнальных флагов, 15 - укладка для канистр с водой.


Вид на рабочее место заряжающего
1 - казенная часть пушки KwK 36 88mm L / 36 , 2 - проводка для устройства запуска дымовых гранат , 3 - личный ящик заряжающего , 4 - гидравлический цилиндр - амортизатор противовеса , 5 - стойка для хранения снятого пулемета , 6 - коробка с противогазом , 7 - фляга с водой и подсумки для пулеметных лент , 8 - башенный люк эвакуации , 9 - приемник для выброса гильз , 10 , 11 - укладка со снарядами для пушки KwK 36 88mm L / 36 , 12 - сиденье заряжающего


Комментарий к файлу: Вид со стороны эвакуационного люка.
13 - командирский рычаг траверса, 14 - командирский радио разъем, 15 - аварийная батарея электроспуска для стрельбы, 16 - радио разъем стрелка, 17 - личный ящик стрелка, 18 - индикатор траверса, 19 - ручное колесо траверса, 20 - прицел TZF пушки KwK 36 88mm L / 36, 21 - указатель подъема орудия, 22 - сиденье заряжающего, 23 - прицел спаренного пулемета, 24 - ручное колесо подъема орудия, 25 - педаль спуска для стрельбы из спаренного пулемета, 26 - педаль электропривода поворота башни, 27 - огнетушитель , 28 - ящик для ЗИП к пушке, 29 - мотор привода траверса башни, 30 - укладка для трех канистр с водой, 31 - командирское сиденье, 32 - сиденье стрелка, 33 - командирское ручное колесо траверса, 34 - информационная доска - о подготовке башни к бою.

Добавлено спустя 24 минуты 7 секунд:


вот нашел где я их взял
http://panzerw.narod.ru/gta.html

Отлично! Спасибо за ссылку. На третьем рисунке убрать бы казённик и была бы полностью видна та деталь, что нам "зажал" Ашет Точно - это она, судя по выглядывающей из-за казённика верхней части!

будем надеяться что они ее все таки не зажмут)))))

Добавлено спустя 3 минуты 8 секунд:

вот на первом фото тоже видно эту самую деталь чуть чуть с другого ракурса

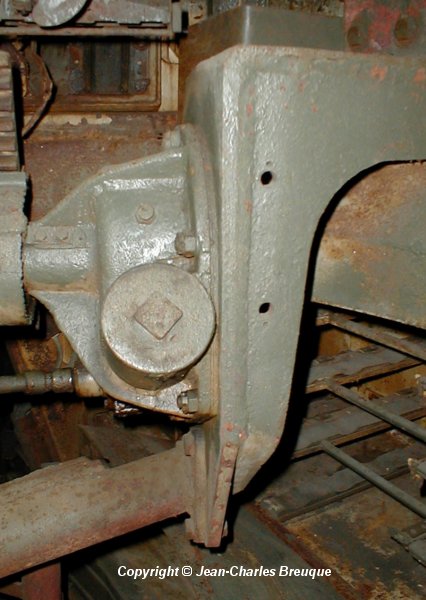

Если Вам нужна эта делать то вот она

Да, придётся делать самому, а то управление орудием уходит в "никуда"

Судя по всему, у нас этот редуктор должен быть повёрнут и место, указанное стрелкой, должно входить в паз на конце моста.

Правильно рассуждаете. Единственное мост у нас с ранней модели Тигра

Если прикидывать, какой объём переделок нужен, чтобы превратить "наш" Тигр полностью в поздний, то страшно делается Поэтому, я для себя решил, что у нас - "переходная модель"

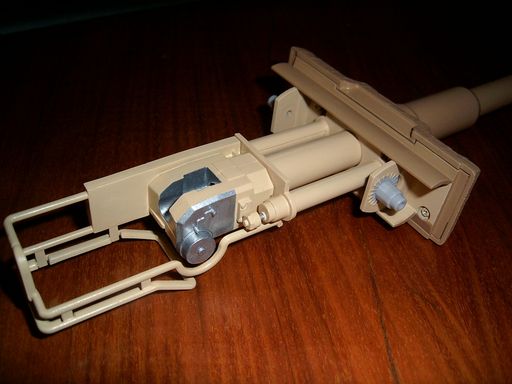

Явные и легко устранимые ляпы я стараюсь исправить, более сильно перерабатывать - не берусь. Мои изменение, в основном, касаются удаления лишнего - я срезал все крепления стенок и крыши башни, срезал пистолетную амбразуру, срезал раму перископа заряжающего, срезал лишний пластик с защитных труб казённика. Но, чую, что придётся и чутка "посоздавать", поскольку мост, "идущий в никуда", это уж совсем не годится... Да и маховик ручного вращения башни тоже надо бы для порядку сделать.

P.S. Всё никак фото нашего Тигра не выложу, хочется сделать всё лучше и лучше, прежде чем выкладывать

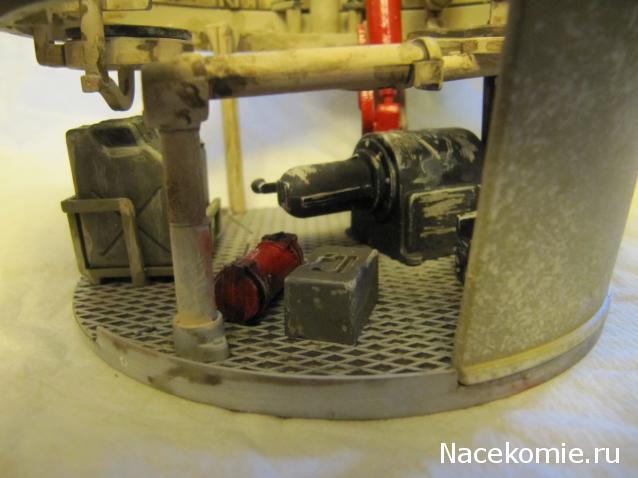

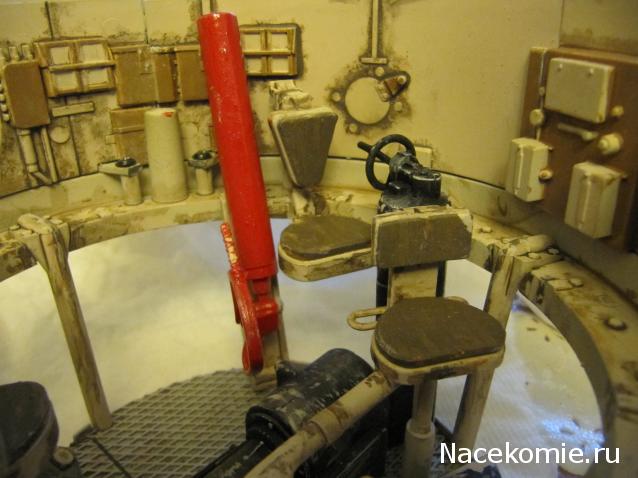

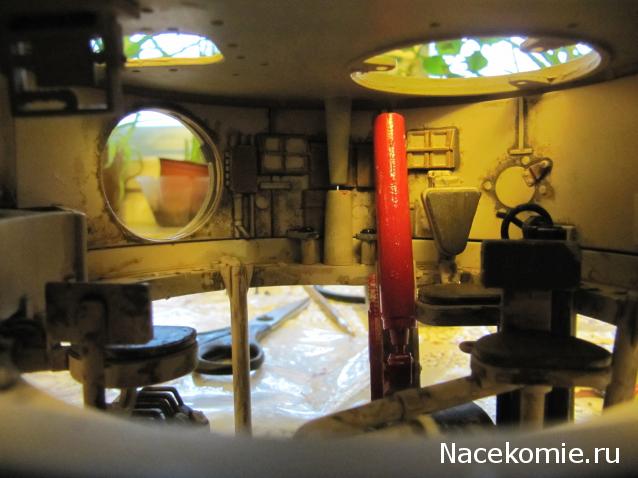

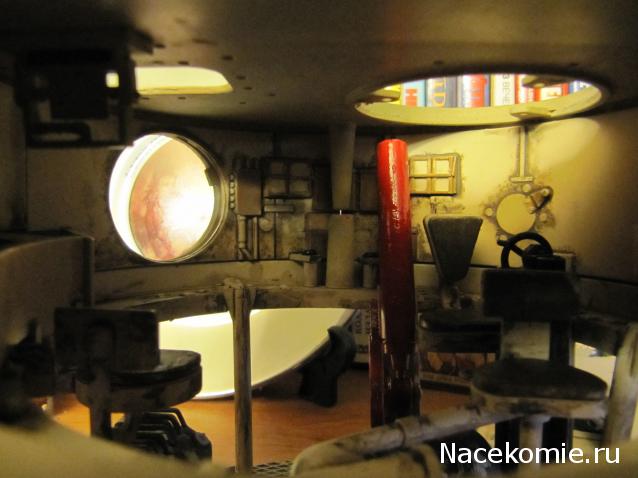

а я сделал просто так... хотя это моя первая модель после 1977 года.
Я на инженерные тонкости ИЗВИНИТЕ не заморачивался.
Цвет и другие мелочи делал по советам ОТЦА , а он после снятия БЛОКАДЫ по тиграм постоянно лазил, так-как дед командиром ремонтно-танковой бригады.
Это лично моё представление о танке,НА ИНЖЕНЕРНЫЕ ТОНКОСТИ Я НЕ ПРЕТЕНДУЮ,

Добавлено спустя 43 минуты 7 секунд:
Я не художник, а для делитантов таких как Я подскажу следующие.
Все внутренние оттенки были нанесены НЕЙТРАЛЬНОЙ смывкой МИГ прямо по краске без тез лака.
получилось вроде как неплохо...
ГОСПОДА!!!! это лично Моё мнение. ПРОШУ Б Ы В А Л Ы Х не ругать...

Добавлено спустя 6 минут 15 секунд:

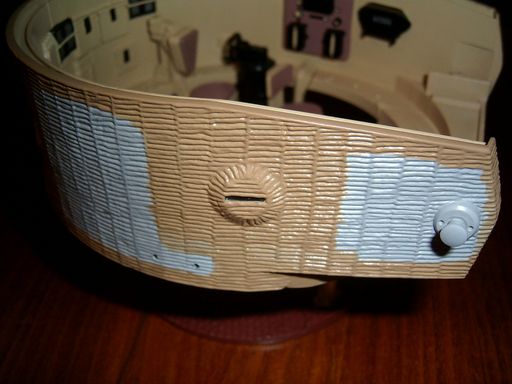

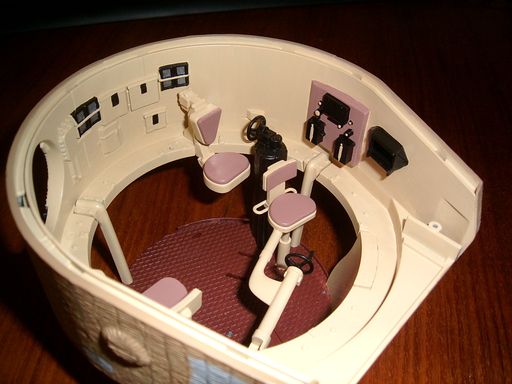

Раз пошла такая пьянка... И я своего тигриса выложу Цвет, разумеется, от вспышки ничего общего с реальным не имеет

ASKask Кстати, деталь №2 точно подвижная. Еще раз пересмотрел все снимки с казенниками всех орудий где ее видно. Она двигается, точнее стоит неподвижно при вращении самого барабана.

Никогда не называйте МР-40 шмайсером. Он не имеет ни какого отношения к этому конструктору. Наоборот Шмайсер в 1941 изготовил под МР-38 деревянное ложе. А МР-36/38/40 это прогресс разработки Генриха Фольмера

МР-38

МР-41 Шмайсера

МР-40
