Мерил рулеткой, возможна погрешность измерений (верхняя точка ствола на высоте около двух метров), но в целом совпадают с книжными данными: Длина корпуса - 6100 мм (совпала); Ширина - 3020 мм (указано 3000 мм, погрешность из-за состояния именно этой Су-100); Длина ствола до маски 3800 мм. Выходит что-то вроде этого:
Reniux писал(а):
В итоге получилась длина ствола 9450-6100+460=3810, в 43-м - 88,6мм. ... если и короче, то не намного.
P.S. Заглянул во внутрь, подвеска Кристи занимает прилично места внутри боевого отделения. Да и в крайне левом положении пушки (на этой Су-100 пушка подвижна в горизонтальной плоскости) затвор совсем не оставляет места командиру в башенке.
12 фев 2019, 18:34
Спонсор
mrPK
Зарегистрирован: 12 мар 2015, 12:30 Сообщения: 1325 Откуда: Москва
Re: Наши танки №4 - СУ-100
PEEROV писал(а):
TedBelsky писал(а):
Мерить и считать по фотографиям? Ну... я пока недостаточно упоротый )))))
Размеры Су-100 в живую.

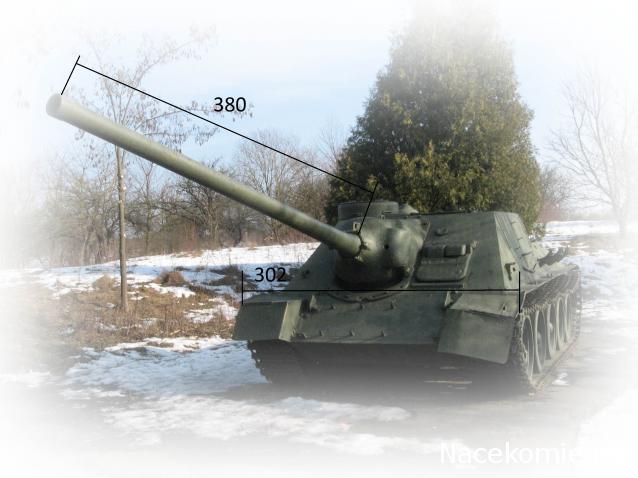

Фото:
Су-100 (1).jpg

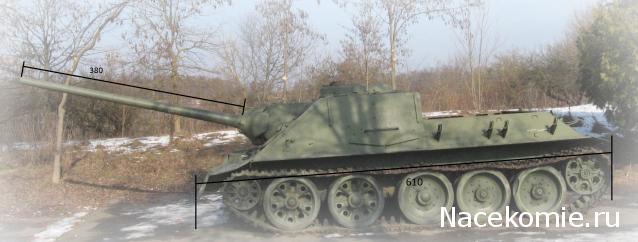

Фото:
Су-100 (2).jpg
Мерил рулеткой, возможна погрешность измерений (верхняя точка ствола на высоте около двух метров), но в целом совпадают с книжными данными: Длина корпуса - 6100 мм (совпала); Ширина - 3020 мм (указано 3000 мм, погрешность из-за состояния именно этой Су-100); Длина ствола до маски 3800 мм. Выходит что-то вроде этого:
Reniux писал(а):
В итоге получилась длина ствола 9450-6100+460=3810, в 43-м - 88,6мм. ... если и короче, то не намного.

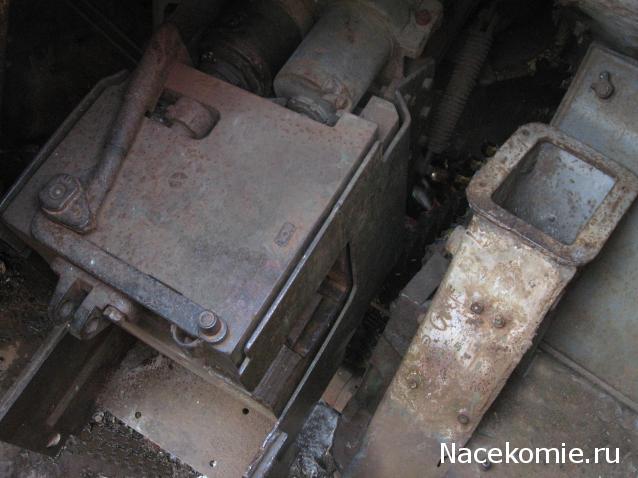

Фото:
Су-100 (3).JPG
P.S. Заглянул во внутрь, подвеска Кристи занимает прилично места внутри боевого отделения. Да и в крайне левом положении пушки (на этой Су-100 пушка подвижна в горизонтальной плоскости) затвор совсем не оставляет места командиру в башенке.
Так что же получается, всё в порядке со стволом у модели? Попали в масштаб
Заглянул во внутрь, подвеска Кристи занимает прилично места внутри боевого отделения. Да и в крайне левом положении пушки (на этой Су-100 пушка подвижна в горизонтальной плоскости) затвор совсем не оставляет места командиру в башенке.
Вы можете точно сказать,в каком положении нахолится ствол на самоходке,с которой вы снимали мерку ? Меня интересует положение откат- накат. Вес откатывающихся частей примерно 1500 кг,длина отката нормальная-550 мм,максимальная- 650 мм. В положении наката пушка находится при исправных противооткатных устройствах. Вот положение казенной части на месте командира в командирской башенке как раз и смущает. Не то,чтобы придираюсь, но согласитесь- при положении ствола в откате- в рубке может находиться находится примерно еще пол метра ствола.
13 фев 2019, 16:04
PEEROV
Зарегистрирован: 14 май 2014, 21:20 Сообщения: 126
Re: Наши танки №4 - СУ-100
mrPK писал(а):
Так что же получается, всё в порядке со стволом у модели? Попали в масштаб
Почти, таки да. Выходит меньше где-то на 2,5 мм.
starshina писал(а):
Вы можете точно сказать,в каком положении нахолится ствол на самоходке,с которой вы снимали мерку ? Меня интересует положение откат- накат. Вес откатывающихся частей примерно 1500 кг,длина отката нормальная-550 мм,максимальная- 650 мм. В положении наката пушка находится при исправных противооткатных устройствах. Вот положение казенной части на месте командира в командирской башенке как раз и смущает. Не то,чтобы придираюсь, но согласитесь- при положении ствола в откате- в рубке может находиться находится примерно еще пол метра ствола.
