Танки №1 - Т-34 образца 1942 г.
Автор Сообщение
Лидер разделов Тракторы, Автолегенды Лучшее, Грузовики, Полицейские Машины Мира
Аватара пользователя

Зарегистрирован: 05 мар 2014, 22:21
Сообщения: 4431
Откуда: Санкт-Петербург
Сообщение Танки №1 - Т-34 образца 1942 г.
Танки. Легенды отечественной бронетехники №1 - Т-34 образца 1942 г. фото модели, обсуждение

Дата выхода: 20.12.2017
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. pic_shop_01.jpg [ 42.31 Кб | Просмотров: 29613 ]


07 дек 2017, 01:39
Профиль
Лидер разделов Тракторы, Автолегенды Лучшее, Грузовики, Полицейские Машины Мира
Аватара пользователя

Зарегистрирован: 05 мар 2014, 22:21
Сообщения: 4431
Откуда: Санкт-Петербург
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Первый выпуск, легендарный танк с интересной историей...
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-12.jpg [ 31.07 Кб | Просмотров: 18136 ]

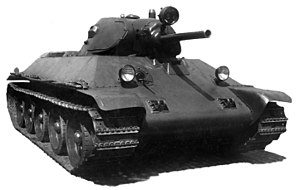

6 марта 1940 г. два опытных экземпляра танка Т-34 с демонтированным вооружением в сопровождении двух тягачей убыли с территории заводского полигона в Харькове и спустя 6 дней, 12 марта, первый из них прибыл в подмосковный Серпухов.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-28.jpg [ 46.36 Кб | Просмотров: 18136 ]

Машины проделали впечатляющий путь своим ходом, практически идя по прямой, через совершенно непроходимые места. Этот беспримерный поход был задуман как самое красноречивое доказательство надежности новой машины и своё дело он сделал.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-36.jpg [ 56.75 Кб | Просмотров: 18136 ]

31 марта 1940 г. Государственный комитет обороны принял решение о серийном производстве среднего танка Т-34.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-26.jpg [ 69.73 Кб | Просмотров: 18518 ]

Примечание: правильнее звучит конечно «Т-34 образца 1940 г.», но для простоты его часто называют Т-34-76 из-за калибра пушки. В то время как Т-34 образца 1943 г., по тому же принципу зовут Т-34-85.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. T-34-obraztsa-1940.jpg [ 37.66 Кб | Просмотров: 18518 ]

Компоновка и устройство танка Т-34 образца 1940, г.
Танк имел компоновку классического типа: отделение управления находилось в передней части бронекорпуса, боевое отделение — в его средней части и в двухместной бронированной башне, силовое отделение располагалось в кормовой части машины.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-35.jpg [ 42.55 Кб | Просмотров: 18518 ]

Экипаж танка состоял из четырех человек. Командир танка, он же выполнял функции наводчика орудия, располагался в башне слева от орудия, заряжающий находился также в башне справа от пушки. Рабочие место механика-водителя было оборудовано в передней носовой части бронекорпуса, справа от него располагался стрелок-радист.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-15.jpg [ 42.53 Кб | Просмотров: 18136 ]

Бронекорпус несущего типа, сварной, собирался из бронеплит и стальных листов толщиной 13, 15, 16, 40 и 45 мм. Лобовые листы толщиной 45 мм были расположены под рациональными углами наклона в 53° и 60° к горизонтал­ьной оси корпуса.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-13.jpg [ 37.28 Кб | Просмотров: 18136 ]

Бронелисты верхней части бортов располагались под углом в 40° и имели толщину 40 мм, нижние бронелисты бортов корпуса располагались вертикально и были толщиной 45 мм. Кормовые бронелисты располагались под углами в 45° и 47° и имели толщину 40 мм. Крыша бронекорпуса изготовлялась из листов толщиной 16-20 мм, днище из 13 мм листов.

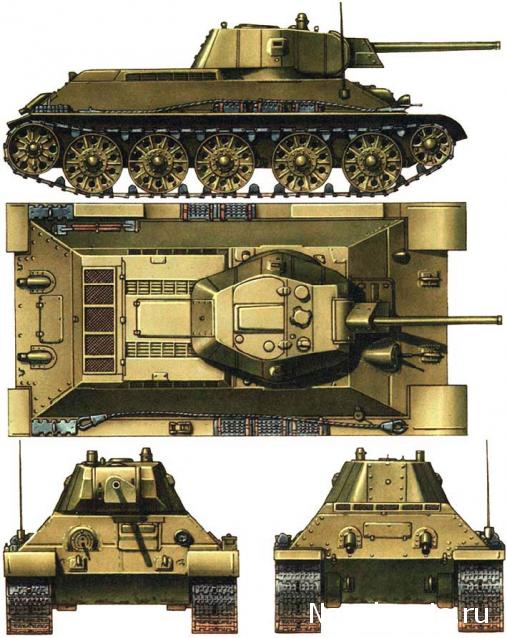

Танк Т-34 обр. 1942 с разных ракурсов.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. T-34-obr-1942.jpg [ 67.19 Кб | Просмотров: 18518 ]

С 1943 г. все кормовые листы стали изготовлять толщиной 45 мм, передний лист носовой части днища — 20 мм.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-21.jpg [ 63.85 Кб | Просмотров: 18136 ]

Трансмиссия Т-34-76 состояла из четырехсту­пенчатой коробки передач, многодискового главного фрикциона, механизма поворота и двух одноступенчатых бортовых передач. В начале 1943 г. на танке стали устанавливать пятиступенчатую коробку передач.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-29.jpg [ 30.63 Кб | Просмотров: 18518 ]

Подвеска танка состояла из пяти опорных катков диаметром 830 мм, ведущего катка, расположенного в кормовой части и ленивца, расположенного впереди. Катки могли различаться по способу изготовления (литые и штампованные) и виду амортизации.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-30.jpg [ 46.68 Кб | Просмотров: 18136 ]

Башня танка Т-34 обр.1940 г.
Башня танка первоначально изготавлив­алась из 45-мм броневых плит, 13-мм и 15-мм стальных листов сварным способом, она имела форму близкую к шестигранной, толщина боковых, лобовой и кормовой бронеплит достигала 45-мм, крыша башни изготавливалась из 15-мм стальных листов, днище — из 13-мм.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-24.jpg [ 73.67 Кб | Просмотров: 18136 ]

В конце 1940 г. башни Т-34 стали изготавливаться методом литья, крыша башни по прежнему выполнялась из 15-мм стальных листов и крепилась к башне с помощью сварки. Толщина стенок литой башни в лобовой, кормовой и боковых проекциях достигала 52-мм.
Т-34 образца 1942 года. Обратите внимание на характерную пушку — отличительный признак этой модели
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. T-34-1942-goda.jpg [ 55.32 Кб | Просмотров: 18518 ]

С 1942 на Уральском заводе тяжелого машиностроения (УЗТМ, ныне ОАО «Уралмашзавод» г. Екатеринбург) была разработана и серийно выпускалась башня выполненная методом штамповки (т.н. «штампованная » башня), отличавшаяся от других по внешнему несколько скругленной формой граней.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-32.jpg [ 47.5 Кб | Просмотров: 18136 ]

В конце 1942 г. был разработан улучшенный вариант башни. По форме она приближалась к правильному шестиугольнику, за что и получила неофициальное название «гайка» и имела увеличенный внутренний объем.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-22.jpg [ 48.08 Кб | Просмотров: 18136 ]

С 1943 г. на новые башни стали устанавливать командирские башенки. На башне танка с обоих бортов были установлены перископические смотровые приборы (до начал 1942 — смотровые щели), на рабочем месте командира танка был установлен дополнительный поворотный перископический смотровой прибор расположенный на крышке люка, кроме этого в распоряжении командира была танковая панорама ПТ-К, впоследствии замененная оптическим перископическим прицелом ПТ-4-7.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-41.jpg [ 61.71 Кб | Просмотров: 18136 ]

На рабочем месте механика — водителя имелись три неподвижных перископических смотровых прибора, один из которых располагался по ходу движения, а два других по бокам люка механика — водителя под углом 60° к оси машины.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-16.jpg [ 57.73 Кб | Просмотров: 18136 ]

На танке устанавливался специально разработанный 12-ти цилиндровый дизельный двигатель В-2-34, имевший V — образную форму и жидкостное охлаждение. Двигатель был разработан на ХПЗ (завод № 183) под руководством главного конструктора К.М. Чеплана.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-1.gif [ 80.28 Кб | Просмотров: 18136 ]

Интересно, что в 1941-1942 гг. из-за недостатка дизельных двигателей более чем на 1000 танков были установлены авиационные карбюраторные двигатели М-17Т, ранее применявшиеся для танков БТ-7.
Снова Т-34 образца 1940 г. Обратите внимание на люк — большой и трапецевидной формы. В поздних моделях люки стали круглыми.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. T-34-1940.jpg [ 51.33 Кб | Просмотров: 18518 ]

Вооружение танка Т-34 образца 1940 г.
На танках первоначальных серий выпуска примерно до конца 1940 г. устанавливали 76 мм танковое орудие обр. 1938 г. Л-11. Впоследствии ее заменили на 76 мм танковую пушку обр. 1940 Ф-34, разработанную специально для Т-34 и производившуюся на заводе № 92 (ныне ОАО «Нижегородский машиностроительный завод») с 1940 по 1944 гг.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-26.jpg [ 50.38 Кб | Просмотров: 18136 ]

С августа по ноябрь 1941 г. небольшой серией был выпущен танк Т-34-57 вооруженный 57 мм пушкой ЗИС-4, разработанной на основе конструкции ствола 57 мм противотанковой пушки ЗИС-2.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-23.jpg [ 61.59 Кб | Просмотров: 18136 ]

Пулеметное вооружение танка состояла из двух 7,62 мм пулеметов ДТ, один из которых был расположен в башне справа от орудия, другой — на рабочем месте стрелка — радиста в лобовой бронеплите.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-44.jpg [ 36.16 Кб | Просмотров: 18136 ]

Боекомплект орудий Л-11 и Ф-34 по составу был практически одинаковый и состоял из 76 мм унитарных выстрелов нижеперечисленных типов:
Выстрел с калиберным бронебойным снарядом: БР-350А, БР-350Б, БР-350БСП;
Выстрел с подкалиберным снарядом БР-354П;
Выстрелы с осколочно-фугасными гранатами: ОФ-350, ОФ-350А, ОФ-350В, ОФ-354.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-34.jpg [ 66.22 Кб | Просмотров: 18136 ]

Из орудия танка можно было вести огонь 76 мм шрапнельными снарядами и картечью, хотя в штатный боекомплект боеприпасы этого вида не входили.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-29.jpg [ 58.53 Кб | Просмотров: 18136 ]

Т-34-76 образца 1943 г. Поздний выпуск — видно, что в отличие от прошлых моделей у танка большая «шестигранная» башня с командирской башенкой
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. t-34-76-43.jpg [ 52.65 Кб | Просмотров: 18518 ]

На Т-34 первых серий устанавливалась коротковолновая радиостанция 71-ТК-3, впоследствии замененную на радиостанцию 9-Р и 9-РМ, обеспечивающие радиосвязь на дальности 15-25 км. Для переговоров членов экипажа между собой танк оборудовался внутренним переговорным устройством ТПУ-2 или ТПУ-3.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-31.jpg [ 56.75 Кб | Просмотров: 18518 ]

На базе танка Т-34-76 были разработаны и серийно производились средний танк Т-34-85, который сменил в производстве своего предшественника, самоходные артиллерийские установки СУ-122 и СУ-85.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. imgs_touch-31.jpg [ 55.23 Кб | Просмотров: 18136 ]

Серийное производство Т-34-76 продолжалось до весны 1944 г., всего было выпущено 35 467 танков этого типа.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. 01.jpg [ 46.98 Кб | Просмотров: 18518 ]

В выпуске ожидается танк Т-34 образца 1942 года.
Рекомендуемая цена: 999 рублей.
Тираж: 10 000 экземпляров.
Ожидаемая дата выхода: 20 декабря 2017 года.
Более подробно можно узнать в теме графика выхода серии.
В следующем выпуске: Объект 279.
smile_20


07 дек 2017, 02:34
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2014, 11:32
Сообщения: 2699
Откуда: СССР, Пермь
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Немного воспоминаний о танке ...
Кто-нить смотрел польский сериал "Четыре танкиста и собака"?
Обращаю ваше внимание на Т-34 по прозвищу "Рыжий"
из Википедии
Цитата:
Рыжий» (танк) — танк с бортовым номером 102, надписью «RUDY» («рыжий» по-польски) и отпечатками ладоней всех членов экипажа на борту — тоже своего рода действующее лицо. По сюжету, это Т-34-76, а потом, после гибели первого танка, его имя переходит к новой машине Т-34-85 (в фильме снимался Т-34-85 — машин ранних модификаций найти было невозможно). «Рыжий» принадлежит к 1-й имени Героев Вестерплатте танковой бригаде Войска Польского, в которой служат главные герои. В книге герои первоначально отказываются от замены Т-34-76 на Т-34-85 до полного уничтожения своего танка. Танк «Рыжий», снимавшийся в фильме, в настоящее время находится в музее бронетанковой техники Учебного центра польских сухопутных войск в Познани.


Фото:
Комментарий к файлу: т-34-76
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. T-34-76_Model_1940.jpg [ 11.89 Кб | Просмотров: 16856 ]
Комментарий к файлу: т-34-85
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. T-34-85_góra_RB.jpg [ 15.9 Кб | Просмотров: 16856 ]
19 дек 2017, 11:04
Профиль
Аватара пользователя

Зарегистрирован: 07 мар 2014, 20:30
Сообщения: 222
Откуда: Москва
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
По одним данным:
Цитата:

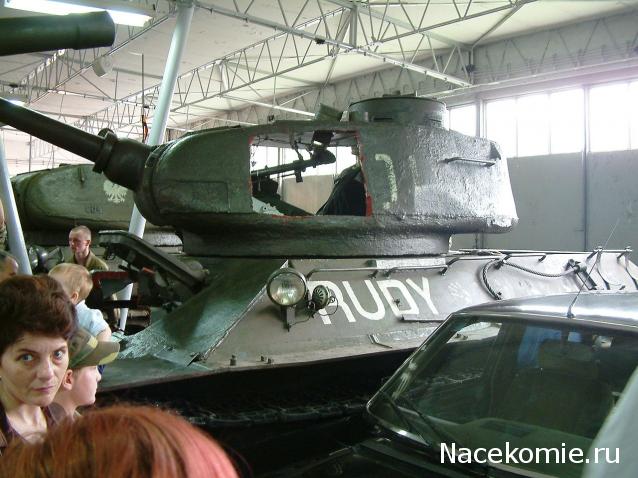

Во время съемок сериала кинематографисты использовали три танка. Два танка из Жанагя впоследствии служили в качестве мишеней и были отправлены на слом. Вроцлавский танк находится в Музее моторизации и техники в деревне Отрембусы.
Съемки внутри танка в первой части сериала проводили в макете, построенном в киностудии во Вроцлаве. Во второй и третьей части использовался танк Т-34-85, поврежденный в ходе битвы за Познань в 1945 году и впоследствии переделанный в наглядное пособие для подготовки офицеров. Данный танк находится в Музее бронетанковой техники Учебного центра сухопутных войск им. Стефана Чарнецкого в Познани.
Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. 1280px-Rudy_102_RB1.jpg [ 56.47 Кб | Просмотров: 16611 ]
Автор: Автор фото: Radomil - собственная работа, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=2568874
По другим данным:
Цитата:
Один из 10 танков, участвовавших в съемках, находится в музее военной техники «Боевая слава Урала» в городе Верхняя Пышма Свердловской области. Танк на ходу, и 9 мая участвует в параде военной техники.
Я более склонен к версии о 10 танках. Минимум 5 разных номеров наваренных на башню попадались на глаза. Отсматривать весь фильм для составления списка номеров пока не имею возможности.


Последний раз редактировалось Miki 19 дек 2017, 19:36, всего редактировалось 3 раз(а).



19 дек 2017, 17:25
Профиль
Лидер раздела Автолегенды СССР и Грузовики
Аватара пользователя

Зарегистрирован: 19 фев 2015, 13:31
Сообщения: 6254
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Если увижу в рознице этот номер,то тогда обязательно куплю.Будет стоять вместе с "Захаром" от НАП.Ещё есть куча автомобилей военного времени,так что лишним не будет.Не хватает только ЗИС-3 в 43-м.


19 дек 2017, 17:35
Профиль
Аватара пользователя

Зарегистрирован: 17 дек 2012, 11:13
Сообщения: 1384
Откуда: Камышин
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
tula писал(а):
Если увижу в рознице этот номер,то тогда обязательно куплю.Будет стоять вместе с "Захаром" от НАП.Ещё есть куча автомобилей военного времени,так что лишним не будет.Не хватает только ЗИС-3 в 43-м.


Будет вам зис-3. Моделстрой обещает в январе готовую приблтзительно за 3000 и набор для сборки приблизительно за 1500 - есть из чего выбрать. Информация с мини-колеса, резерв уже формируется. Вот бы они и со своими моделями танков так же поступили...


20 дек 2017, 09:29
Профиль
Аватара пользователя

Зарегистрирован: 17 дек 2012, 11:13
Сообщения: 1384
Откуда: Камышин
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Много фоток,а все танки разные. Модель выйдет с " гайкой" без командирской башни. А ведь может выйти и с "пирожком" обр 40 или 41 года,или с ком,башенкой обр 43 года - имеющиеся формы корпуса можно использовать по полной,что логично. Может давайте не будем валить пока все в одну кучу ?


20 дек 2017, 10:38
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2014, 11:32
Сообщения: 2699
Откуда: СССР, Пермь
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Из RC форума...
Танки №1 - Т-34 образца 1942 г.


20 дек 2017, 22:00
Профиль
Аватара пользователя

Зарегистрирован: 17 дек 2012, 11:13
Сообщения: 1384
Откуда: Камышин
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Это вы сейчас к чему ? Здесь все знают,что 1 номер - образец 42 года. Башня улучшенной формы шестигранная - в простонародии среди моделистов "гайка", башня первых образцов,более тесная и приплюснутая-" пирожок". Образец 43 года - "гайка" с командирской башней. ДеА может выпустить все эти варианты ,включая варианты с разным вооружением,а башни еще различались на сварные,литые и штампованные. То же самое по КВ - на одном корпусе можно выпустить несколько вариантов с разными башнями,только под КВ -1С и КВ- 85 придется переделывать верх корпуса и башни. А по "синему" -там свой форум,здесь- свой. До недавнего времени мы ( за исключением Рубика- Клипера, который везде всем надоел) к ним в моностырь не лезли,они- к нам. Примите это как данность и давайте это так и оставим - там своя тусовка,здесь - своя. Например в Танкодроме до появления здесь собратьев с автомобильных форумов все давным давно устаканилось и в общем без особого вмешательства администрации ( за очень редким исключением). Заметьте -всю ругань в раздел бронетехники тащат автомобилисты либо с форума РС. Наверное это потому,что если стучать молотком по танковой броне и двери легковушки -эфект будет разный...


20 дек 2017, 22:24
Профиль

Зарегистрирован: 16 мар 2011, 11:26
Сообщения: 1131
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
да просто все ждут!
по крайней мере я и мои знакомые, если честно я соскучился по моделям от ДЕА и ИГЛ, как то дорабатывать иногда интереснее чем с нуля делать, когда с нуля делаешь ты не торопишься нутрянку мелочевку делаешь, а тут готовая, пусть и косячная зачастую моделька, чутка добавил, помял, подкрасил и "заиграла" smile_01 smile_04


20 дек 2017, 23:16
Профиль
СуперМодератор
Аватара пользователя

Зарегистрирован: 24 фев 2010, 13:51
Сообщения: 10267
Откуда: Саратов-Энгельс
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Куда только это все ставить. smile_13


21 дек 2017, 17:11
Профиль
Аватара пользователя

Зарегистрирован: 17 дек 2012, 11:13
Сообщения: 1384
Откуда: Камышин
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Т-34 от НТ взял ,как было не взять при таком соотношении цены и качества да и танк любимый,Гайку никак не пропущу - знаковая машина, вся тяжесть войны легла именно на них. КВ- так же любим,но запороли,по сему терзают смутные сомнения. Остальное буду очень посмотреть,как говорится...,всю серию собирать буду вряд ли, так что если брать выборочно - места хватит.если что - внуку в игрушки отдам, как раз дорастет... .Качество смущает да и пушки от моделстроя на подходе - приходится выбирать что- то одно... Современка и Объекты лично мне мало интересны, Т-54,55,62 еще рассматриваю,как вариант к приобретению, остальное- под большим вопросом, а там -или ишак сдохнет,или султан...


21 дек 2017, 17:26
Профиль

Зарегистрирован: 13 окт 2017, 18:50
Сообщения: 1108
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Моск.обл.,ст.Быково казанской ж.д. Предзаказ до 23 (завтра до 14.00), выход 28 декабря.


22 дек 2017, 17:10
Профиль

Зарегистрирован: 13 окт 2017, 18:50
Сообщения: 1108
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
"34-ку" заказал. Что касается ЗИС-3: пока нет возможности приобрести, довольствуюсь простенькой от ленинградского "Арсенала".


23 дек 2017, 18:40
Профиль

Зарегистрирован: 06 фев 2015, 14:15
Сообщения: 434
Откуда: Москва
Сообщение Re: Танки №1 - Т-34 образца 1942 г.

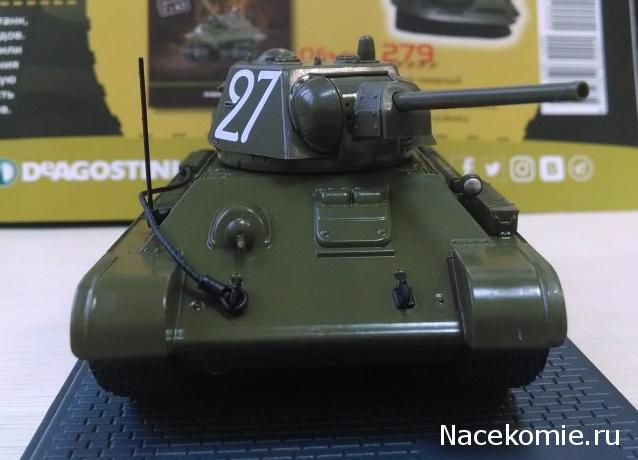

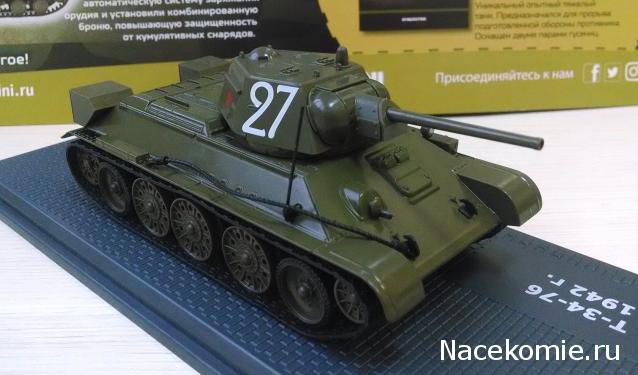

Выпуск 1 - Т-34-76 (1942 года) в продаже.
В киоск завезли единственный экземпляр.


Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_085826141.jpg [ 43.38 Кб | Просмотров: 12443 ]
28 дек 2017, 09:01
Профиль

Зарегистрирован: 27 май 2014, 11:32
Сообщения: 752
Откуда: Санкт-Петербург
Сообщение Re: Танки №1 - Т-34 образца 1942 г.

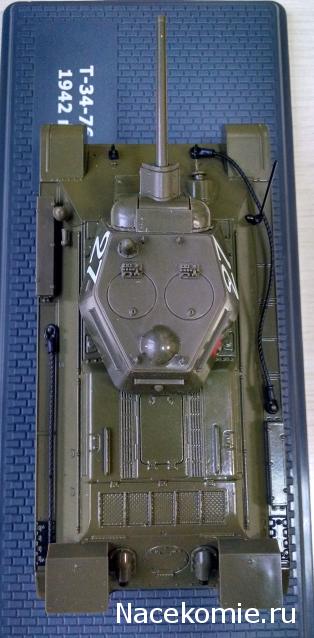

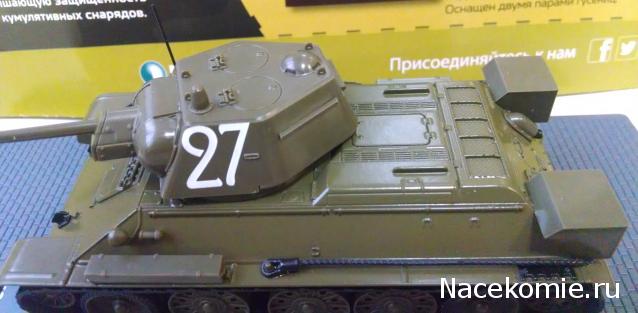

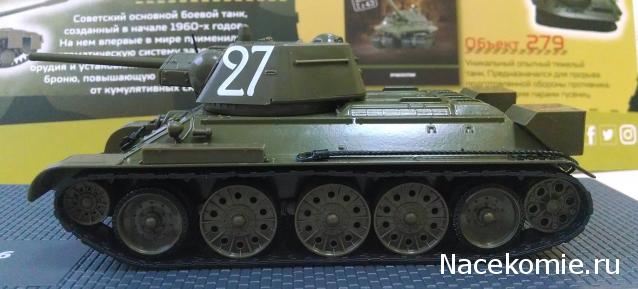

Приобрёл поделие. В целом, конечно, существенно попроще, чем НТ-шный, но мне - понравился.
В том ларьке, где я покупал, картон сняли с витрины, то ли один всего был, то ли разобрали (брал в 10-м часу утра). По пути встретил ещё в одном ларьке, но я особо не приглядывался (все точки завалены картонками с Волгой, может ТЛ просто в глаза не бросились).

PS
Винты - крестовые, ура, ура))

Разбирается элементарно, надо открутить два винта в днище. По первому впечатлению - диаметр погона башни поменьше, чем у Т-34-85 НТ (насколько масштабна - не знаю), снимается башня также, поворотом на 120 град. Верхняя (металлическая) часть корпуса, в отличие от НТ-шной без каких-либо крупных отверстий под люки мехвода и МТО, всё сплошное - одной деталью, включая задний инструментальный ящик (передний - пластиковый). Запасные траки отлиты заодно с надгусеничными полками. Ленивцы установлены на общей оси, ведущие колёса на отдельных и, по идее, они должны вращаться, однако при этом опорные катки приклеены к корыту и статичны. Корыто состоит из собственно корыта и боковых накладок с катками.
Из обвеса ещё есть, - крашеная "тракторная"фара, ломообразная антенна, которая мешает вращаться башне, при любых углах возвышения пушки, звуковой сигнал (за фарой), буксирные рымы с тросами (тросы приклеены), защита выхлопных труб и топливные баки.
Выхлопные трубы и внешние бандажи 1 и 5-го катков покрашены, рымы с тросами тоже (а может и сами по себе -чёрные).

Всем удачи при покупке:)


28 дек 2017, 10:57
Профиль

Зарегистрирован: 06 фев 2015, 14:15
Сообщения: 434
Откуда: Москва
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34-76 (образца 1942 года)
Достаточно аккуратная сборка. Башня вращается, орудие подвижно в вертикальной плоскости.
Опорные катки приклеены. Ведущее колесо и ленивец вращаются, что позволяет прокручивать гусеницы.


Фото:
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110538054.jpg [ 40.27 Кб | Просмотров: 12179 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110551030.jpg [ 37.47 Кб | Просмотров: 12179 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110601422.jpg [ 38.6 Кб | Просмотров: 12179 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110612969.jpg [ 42.75 Кб | Просмотров: 12179 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110633725.jpg [ 33.55 Кб | Просмотров: 12170 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110750378.jpg [ 34.08 Кб | Просмотров: 12170 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110803699.jpg [ 41.42 Кб | Просмотров: 12170 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110839147.jpg [ 27.95 Кб | Просмотров: 12170 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110938060_HDR.jpg [ 37.88 Кб | Просмотров: 12170 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_110921201.jpg [ 34.63 Кб | Просмотров: 12170 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_111354509.jpg [ 31.42 Кб | Просмотров: 12170 ]
Танки №1 - Т-34 образца 1942 г.
Танки №1 - Т-34 образца 1942 г. IMG_20171228_111224469.jpg [ 34.55 Кб | Просмотров: 12170 ]


Последний раз редактировалось aleksiy 28 дек 2017, 11:48, всего редактировалось 4 раз(а).

28 дек 2017, 11:36
Профиль

Зарегистрирован: 27 май 2014, 11:32
Сообщения: 752
Откуда: Санкт-Петербург
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Да, прикол забыл: на отливке корпуса (изнутри) коряво выбито Т-34-76 PIROG. Что бы сие значило?


28 дек 2017, 11:39
Профиль

Зарегистрирован: 10 ноя 2011, 10:51
Сообщения: 2255
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Цитата:
Опорные катки приклеены. Ведущее колесо и ленивец вращаются, что позволяет прокручивать гусеницы.

Вот что им мешало колеса сделать вращающимися при этом? Элементарно же сделалось бы, и брака бы больше чем с клеем не случилось!


28 дек 2017, 11:40
Профиль

Зарегистрирован: 27 май 2014, 11:32
Сообщения: 752
Откуда: Санкт-Петербург
Сообщение Re: Танки №1 - Т-34 образца 1942 г.
Phobos писал(а):
Вот что им мешало колеса сделать вращающимися при этом? Элементарно же сделалось бы, и брака бы больше чем с клеем не случилось!

Я думаю, они преследовали цель - сократить число сборочных операций. В принципе, можно и самому, наверное, сделать катки вращающимися, благо пластик сверлить несложно, главное катки оторвать smile_23


28 дек 2017, 11:45
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 116 ]
На страницу 1, 2, 3, 4, 5, 6  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Русские танки №68 - ЗРК "Куб"

[ На страницу: 1 ... 14, 15, 16 ]

в форуме Русские Танки (1/72)

Vycha

312

66057

14 апр 2014, 22:27

vovan77 Перейти к последнему сообщению

Нет новых сообщений Танки серии "КВ"

в форуме Библиотека

Shadow100

16

7689

26 мар 2016, 14:04

Shadow100 Перейти к последнему сообщению

Нет новых сообщений Танки серии "ИС"

в форуме Библиотека

Shadow100

9

8451

26 мар 2016, 14:17

Shadow100 Перейти к последнему сообщению

Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Наши танки №3 - Т-14 "Армата"

в форуме Наши Танки (1/43)

admin

0

1570

09 ноя 2018, 05:52

admin Перейти к последнему сообщению

Нет новых сообщений Русские танки №32 - 2С1 "Гвоздика"

[ На страницу: 1 ... 5, 6, 7 ]

в форуме Русские Танки (1/72)

Vycha

121

50497

30 апр 2014, 12:49

Eaglerost Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: Arghhh, BeTepuHaP, DartJack, Ded1, Gazelist, Google [Bot], Google Adsense [Bot], higurashi82, kox, Mail.Ru [Bot], neonik, nvb58, P0414, paulsp, Sergey087, Shindand, Sinano, Smolgrad, TonyHazard, torine69, Yandex [Bot], Yandex Direct [bot]

купить куклу в народном костюме, черная жемчужина модель корабля, заказать журнал черная жемчужина, собрать корабль
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:
Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2018 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
