Ответить на тему  [ Сообщений: 18 ]
«Повелитель Морей» - Рангоут, такелаж, паруса
Автор Сообщение
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 4563
Откуда: СССР, Владивосток
Сообщение «Повелитель Морей» - Рангоут, такелаж, паруса
Обсуждаем вопросы с обустройством мачт, рей, марсов, стоячего и бегучего такелажа, плетение вант, установка парусов и т.д.
Выкладываются фотографии сборки, даем советы, отвечаем на вопросы и т. д.


05 ноя 2016, 16:43
Профиль
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 4563
Откуда: СССР, Владивосток
Сообщение Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Фото:
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса hms sovereign of the seas 01.jpg [ 63.1 Кб | Просмотров: 8411 ]

В разрешении 2000х1450: http://militaryhistory.x10.mx/shippictu ... s%2001.jpg

Фото:
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса hms sovereign of the seas 04.jpg [ 65.44 Кб | Просмотров: 8807 ]

1 - Spritsail; 2 - Spritsail topsail; 3 - Foresail; 4 - Fore topsail; 5 - Fore topgallant sail; 6 - Fore royal sail; 7 - Mainsail; 8 - Main topsail; 9 - Main topgallant sail; 10 - Main royal sail; 11 - Mizzen topsail; 12 - Mizzen topgallant sail; 13 - Mizzensail; 14 - Topmast of spritsail topsail; 15 - Fore stay; 16 - Fore topmast stay; 17 - Fore topgallant stay; 18 - Fore royal stay; 19 - Main stay; 20 - Main topmast stay; 21 - Main topgallant stay; 22 - Main royal stay; 23 - Mizzen stay; 24 - Mizzen topmast stay; 25 - Mizzen topgallant stay; 26 - Forepeak fairleads; 27 - Bowsprit lashings; 28 - Fore stay collar; 29 - Clew garnet; 30 - Buntline; 31 - Bowlines; 32 - Bridles; 33 - Halyard; 34 - Cargo rig; 35 - Topping lift.
В разрешении 2000х1450: http://militaryhistory.x10.mx/shippictu ... s%2004.jpg


29 дек 2016, 16:17
Профиль

Зарегистрирован: 14 апр 2014, 11:17
Сообщения: 124
Откуда: Пермь
Сообщение Re: «Повелитель Морей» - График выхода и обсуждение
Разрабы модели юмористы..
Ни на одном изображении Соверина не видел, чтобы на его парусах были риф-банты, только бонеты на нижних парусах... Зато в патворкской модели бонетов нет, а риф-банты с риф-сезнями даже на брамселях и бом-брамселях, чего в принципе никогда не бывало, да и незачем-в сильно свежую погоду эти паруса попросту не ставили.
..А на брамселях аж в два ряда, уржаться..


Последний раз редактировалось tig 30 дек 2016, 18:25, всего редактировалось 1 раз.



30 дек 2016, 08:17
Профиль

Зарегистрирован: 06 янв 2014, 15:25
Сообщения: 697
Откуда: Москва
Сообщение Re: «Повелитель Морей» - График выхода и обсуждение
tig писал(а):
Разрабы модели юмористы..
Ни на одном изображении Соверина не видел, чтобы на его парусах были риф-банты, только бонеты на нижних парусах... Зато в патворкской модели бонетов нет, а риф-баны с риф-сезнями даже на брамселях и бом-брамселях, чего в принципе никогда не бывало, да и незачем-в сильно свежую погоду эти паруса попросту не ставили.
..А на брамселях аж в два ряда, уржаться..

Модель-по-мотивам.Это ещё до резьбы не дошло в каком-нибудь 93 номере.


30 дек 2016, 12:29
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2440
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - График выхода и обсуждение
PPD писал(а):
Модель-по-мотивам.Это ещё до резьбы не дошло в каком-нибудь 93 номере.

А корзинки на стеньговых и брам-стеньговых салингах?
Размерения рангоута из NAUTICAL RESEARCH JORNAL.


Фото:
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса 11.png [ 130.2 Кб | Просмотров: 8379 ]
03 янв 2017, 00:33
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2440
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - Рангоут, такелаж, паруса
Таблица парусов из NAUTICAL RESEARCH JORNAL


Фото:
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса 33.jpg [ 28.62 Кб | Просмотров: 8359 ]
03 янв 2017, 01:25
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2440
Откуда: Санкт-Петербург
Сообщение Re: «Повелитель Морей» - Рангоут, такелаж, паруса

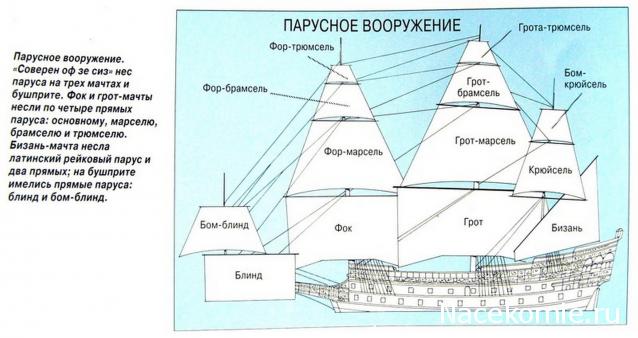

Еще одна схема парусного вооружения, она повторяет предыдущую. Нижние паруса (фок, грот и бизань), естественно, с бонетами.


Фото:
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса 1.JPG [ 39.16 Кб | Просмотров: 8288 ]
03 янв 2017, 10:42
Профиль

Зарегистрирован: 14 апр 2014, 11:17
Сообщения: 124
Откуда: Пермь
Сообщение Re: «Повелитель Морей» - Рангоут, такелаж, паруса
На последней схеме косяки в названиях парусов..
Не бом-блинд, а бовен-блинд,
Не трюмсели, а бом-брамсели.


07 янв 2017, 10:50
Профиль

Зарегистрирован: 29 сен 2014, 21:14
Сообщения: 46
Откуда: Пенза
Сообщение Re: «Повелитель Морей» - Рангоут, такелаж, паруса
Здравствуйте все! Я новичок в деле сборки модели корабля. Поэтому имею вопрос- а такелаж в каком виде будет во вложениях? Уже готовый или самому надо будет его вязать?

Заранее всем спасибо!


26 фев 2017, 16:09
Профиль
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 4563
Откуда: СССР, Владивосток
Сообщение Re: «Повелитель Морей» - Рангоут, такелаж, паруса
duke1966 писал(а):
Здравствуйте все! Я новичок в деле сборки модели корабля. Поэтому имею вопрос- а такелаж в каком виде будет во вложениях? Уже готовый или самому надо будет его вязать?
Заранее всем спасибо!

Издатель даст нам несколько катушек ниток и схемы/инструкции - куда и что привязывать.


26 фев 2017, 17:34
Профиль
Аватара пользователя

Зарегистрирован: 11 окт 2013, 20:29
Сообщения: 149
Откуда: Москва
Сообщение Re: «Повелитель Морей» - График выхода и обсуждение
Привет,коллеги! Почему у нас разные размеры по длине матч с иностранной сборкой??? Это нормально или ошибка...???


Фото:
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса 7dea14d4a5e84af20f91e898c481f8fc.JPG [ 34.59 Кб | Просмотров: 2300 ]
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса Page_00013.jpg [ 37.69 Кб | Просмотров: 2300 ]
06 мар 2019, 10:27
Профиль

Зарегистрирован: 24 фев 2016, 10:53
Сообщения: 233
Откуда: г. Ярославль
Сообщение Re: «Повелитель Морей» - График выхода и обсуждение
alexast1961 писал(а):
Привет,коллеги! Почему у нас разные размеры по длине матч с иностранной сборкой??? Это нормально или ошибка...???

Не известно. У нас своя сборка и свои размеры - так говорят "официалы". Мне еще диаметр отверстий не нравится в палубах под мачты. Что-то не совпадает как то.


06 мар 2019, 17:49
Профиль ICQ
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 4563
Откуда: СССР, Владивосток
Сообщение Re: «Повелитель Морей» - График выхода и обсуждение
alexast1961 писал(а):
Привет,коллеги! Почему у нас разные размеры по длине матч с иностранной сборкой??? Это нормально или ошибка...???

Потому что "наш" партворк и итальянский/польский, на который Вы ссылаетесь - это два РАЗНЫХ партворка, хоть и в них представлен один корабль.
Пожалуйста, ВНИМАТЕЛЬНО прочитайте, последнее предложение здесь: viewtopic.php?p=1309682#p1309682


06 мар 2019, 18:06
Профиль
Аватара пользователя

Зарегистрирован: 11 окт 2013, 20:29
Сообщения: 149
Откуда: Москва
Сообщение Re: «Повелитель Морей» - График выхода и обсуждение
UncleSasha писал(а):
alexast1961 писал(а):
Привет,коллеги! Почему у нас разные размеры по длине матч с иностранной сборкой??? Это нормально или ошибка...???

Потому что "наш" партворк и итальянский/польский, на который Вы ссылаетесь - это два РАЗНЫХ партворка, хоть и в них представлен один корабль.
Пожалуйста, ВНИМАТЕЛЬНО прочитайте, последнее предложение здесь: viewtopic.php?p=1309682#p1309682

Пусть будет так, но почему наш издатель решил,что этот размер мачт правильный и от чего они отталкивались??? Ведь так можно нагородить чего угодно... А где тогда истинные размеры? Мы ведь делаем модель корабля ,который действительно существовал, а не "Черную жемчужину".


06 мар 2019, 18:29
Профиль

Зарегистрирован: 11 янв 2019, 17:56
Сообщения: 9
Сообщение Re: «Повелитель Морей» - График выхода и обсуждение
alexast1961 писал(а):
Пусть будет так, но почему наш издатель решил,что этот размер мачт правильный и от чего они отталкивались??? Ведь так можно нагородить чего угодно... А где тогда истинные размеры? Мы ведь делаем модель корабля ,который действительно существовал, а не "Черную жемчужину".

Слишком тонкая эта грань: реальный корабль и его модель в масштабе.
Не знаю, не был там, конечно, но думаю абсолютно полные копии кораблей можно найти только в музеях уровня Центрального военно-морской музея в Санкт-Петербурге.
А все остальное - «по мотивам», разной степени. Да и вряд ли издатель когда выпускал говорил: «точная копия».
«Музейного качества» - да, но это ничего не говорит о копийности.


07 мар 2019, 16:37
Профиль
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 4563
Откуда: СССР, Владивосток
Сообщение Re: «Повелитель Морей» - Рангоут, такелаж, паруса
Фото:
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса ShemaMacht.jpg [ 39.07 Кб | Просмотров: 1237 ]


03 июл 2019, 04:15
Профиль

Зарегистрирован: 24 фев 2016, 10:53
Сообщения: 233
Откуда: г. Ярославль
Сообщение Re: «Повелитель Морей» - Рангоут, такелаж, паруса

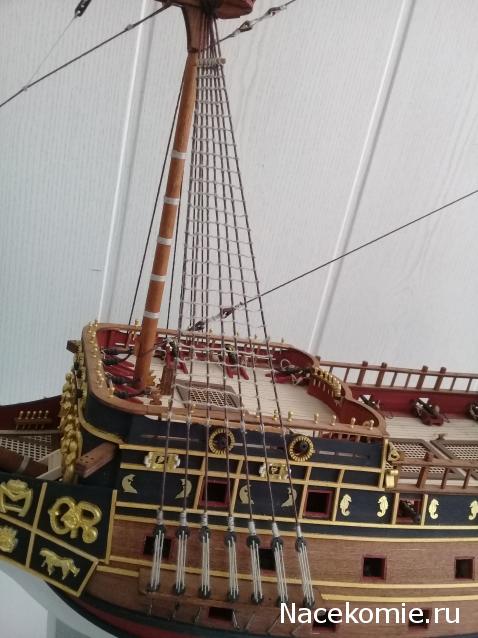

Мои первые 182 "узелка".


Фото:
«Повелитель Морей» - Рангоут, такелаж, паруса
«Повелитель Морей» - Рангоут, такелаж, паруса выбленки.JPG [ 51.39 Кб | Просмотров: 982 ]
25 июл 2019, 14:21
Профиль ICQ

Зарегистрирован: 19 янв 2017, 05:50
Сообщения: 3
Сообщение Re: «Повелитель Морей» - Рангоут, такелаж, паруса
Может кому пригодится. Чертежи от MANTUA с проводкой такелажа и узлами: https://yadi.sk/d/ZBWCgWDWgoKJUg


Убедительно прошу Вас еще раз ознакомиться с Правилами форума!: viewtopic.php?f=10&t=1599
Не размещайте одинаковые сообщения в разных темах!!!
На первый раз ограничусь устным предупреждением.
Надеюсь на взаимопонимание!
Удачи в постройке!
UncleSasha


19 сен 2019, 06:38
