«Повелитель Морей» - Сборка корпуса

Да какая разница...не прилегает и всё...вообщем бамбар..

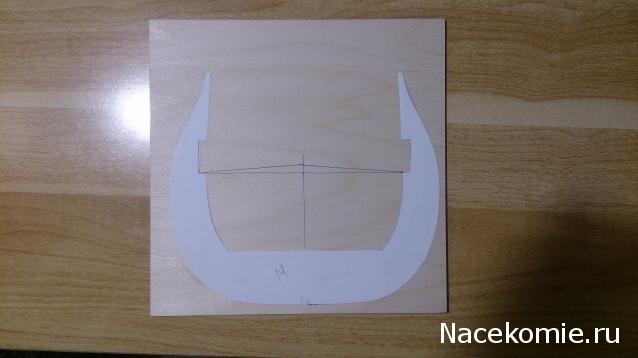

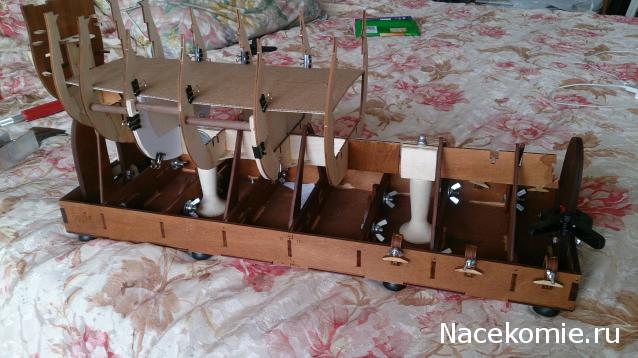

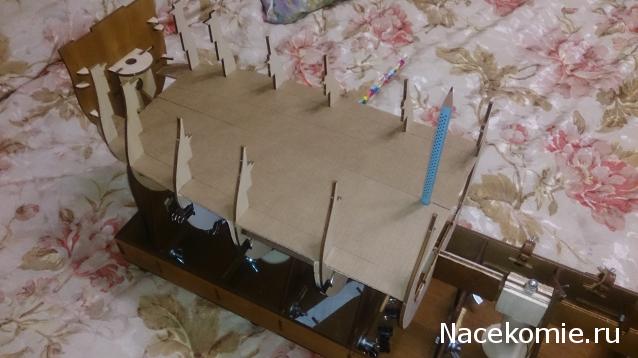

Если всё таки палуб небудет, у меня родилась мысль самому сделать. Пока мне не пришли 5-9 номера. Пробная версия из картона

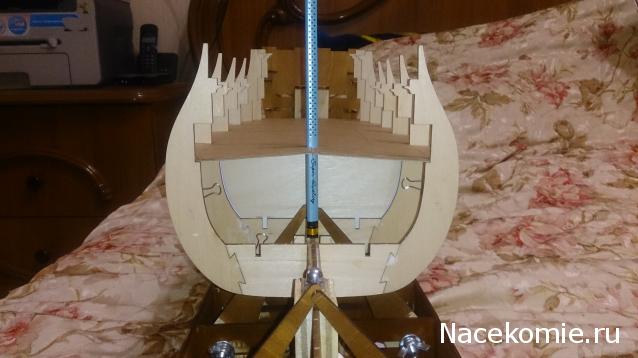

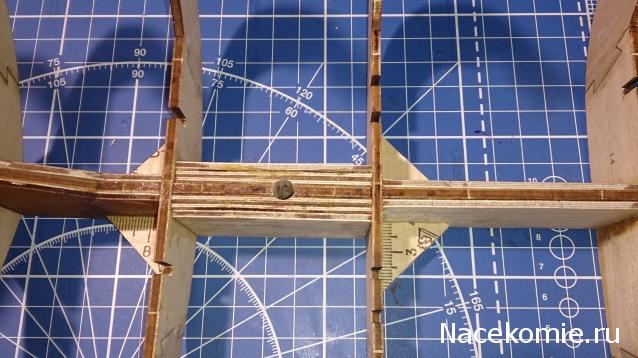

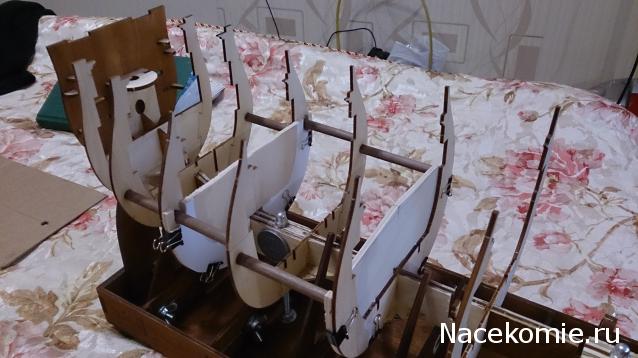

На шпангоуты я приклеил дополнительные усилители для того чтобы закрепить палубы

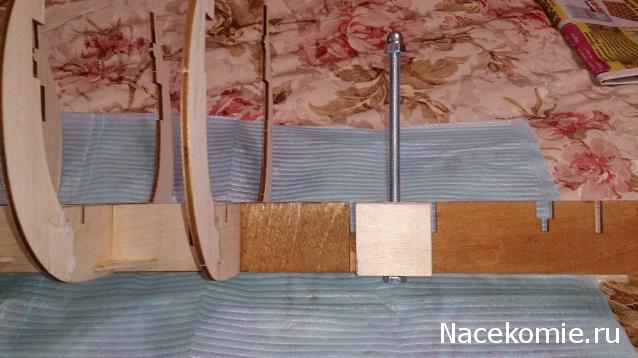

Крепить корабль я буду на длинных болтах.

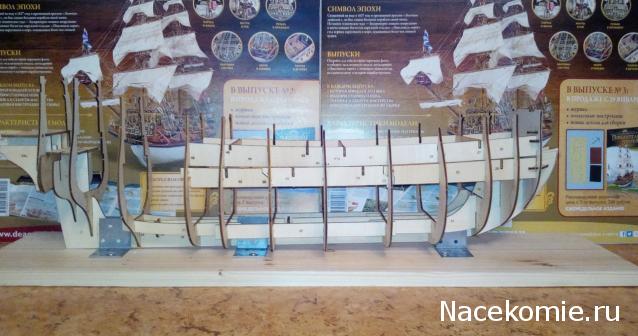

Начал сборку "Повелителя". Сегодня собрал только номера с деталями корпуса (с 1-го по 13-й). Остальное (пушки, якорь, шлюпку) пока не трогал.

Как оцениваете жёсткость каркаса? Усиливать не надо?

Трудно сказать... У меня ведь на стапеле стоит, но вроде как ОК. Мне, лично, не кажется, что конструкция хлипкая.

У меня жесткость отличная, но часть стрингеров между собой не состыковались плотно и часть вырезов под шпангоуты ушли в разбег, и их немного выгнуло восьмеркой, но думаю не критично и при обшивке все скроется. Еще момент: перемычки вроде как не параллельны получились. Весь в раздумьях - разобрать все и по новой собирать?

Измерьте расстояния между двумя соседними шпангоутами. У килевой рамки (это будет то, что должно быть) и между верхними точками ветвей шпангоутов (топтимберсами). Должно быть одинаково. Ну, может с разницей 0.5мм...Если больше - это не есть гуд.

Собрал 14-й номер...

МолодЭц! Возьми с полки пирожок! А лучше - открой свою ветку о сборке!

Тоже сегодня получил посылку и все собрал.

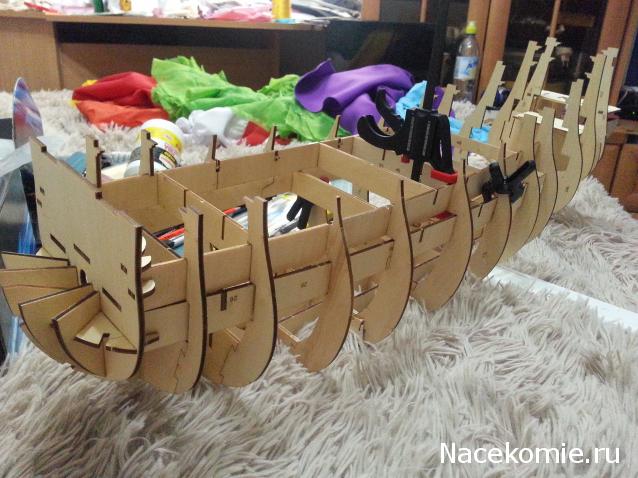

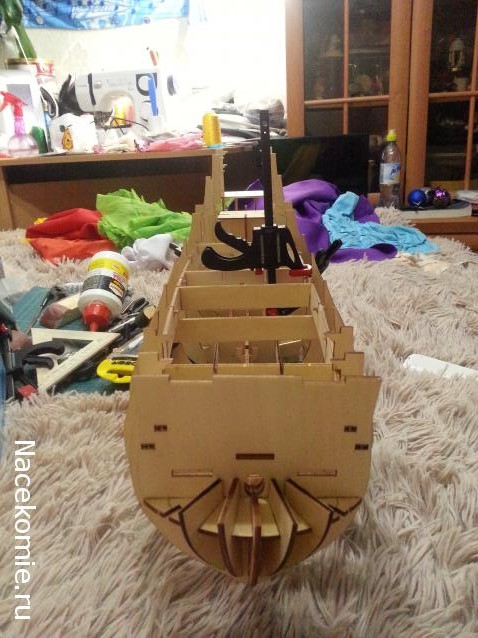

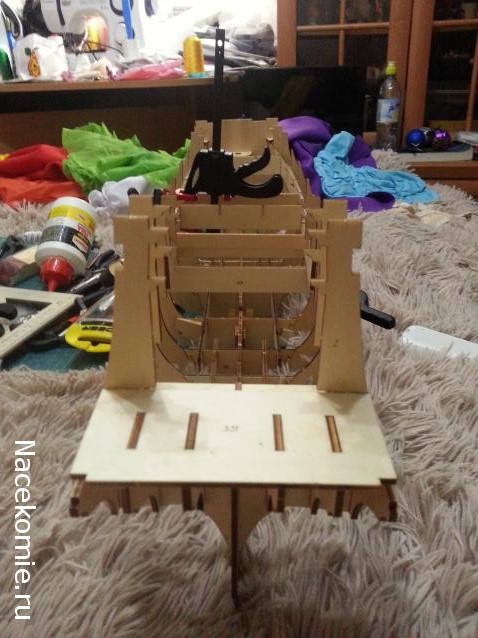

Кажется мне, что пошел перегиб или винтом пошел корпус, чтоли.



Что подскажете?
Или я рано паникую? При обшивке корпуса выровняется?

для чего вторая распорка для стрингеров под номером 50 ?

Моё почтение всем корабелам!
Вся конструкция, предлагаемая производителем на данный момент, ошибочна.
При такой длине корпуса продольная связка стрингеоами в принципе не верна. Даже цельная палуба не исправит ситуацию, винт будет.
Не знаю как будет развиваться конструкция дальше, но в данной ситуации я бы заполнил нижние шпации, именно шпангоуты, не трогая топтимберсы и от стрингеров днища сделал вертикальную связку с палубными (верхними) распорками стрингеров.
Обшивкой ситуацию не исправить, не будешь же малковать винтовой корпус.

Вот у меня винтом и пошел корпус. Весь вечер и сегодня буду пробовать исправить ситуацию.
Очень некрасиво получается

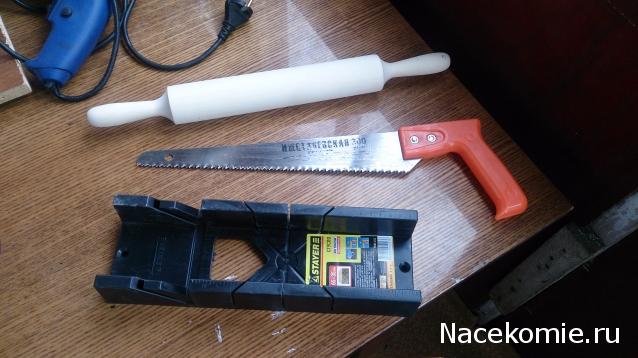

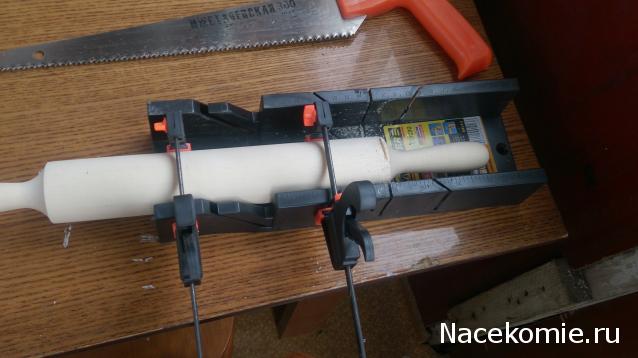

Спасибо за идею! Скалка мне в голову не приходила!
Жена не убила за скалку?

чертеж\схему в студию (для юнг)

Верна! Надо только при вклейке продольных связок следить за расстоянием между шпангоутами. У килевой рамки и у топтимберсов.

Это дело! Я так делал при сборе "12АП". Всё было ровно и крепко. Но вес добавляется - мама не горюй!....

Я бы не спешил, пока не будет ясно, что за палубу предложит разработчик.
Я почему-то склоняюсь к варианту вертикального усиления от килевой планки до верхней распорки стрингеров, а потом кницы от топтимберсов и этих вертикальных планок к палубе. Только распорки нужны в лоскости шпангоутов.
Грубо говоря добавляем поперечную жесткость. Если ещё на основание палубы (до её установки) положить настил из реек 2х4, то думаю будет достаточно.
В общем вариантов много, также как и времени.
Ждать надо чуток.

я вообще пока не собираю.
Жду как минимум 25 номеров, когда все элементы корпуса будут в наличии. Далее сборка с собственным усилением. Предполагаю ставить диагонали между шпангоутами. В любом случае усиление будет и его много не бывает)) Всё скроет обшивка и палуба.
