значит бракованный был.
по нормам до 24В , но это предел. Защита там хлипкая, у меня помер один бустер после интенсивного использования - два года и десяток выставок. Отдам в ремонт -замена 4 вентилей и нормально.
В этом бустере есть выпрямитель, поэтому без разницы постоянка/переменка на входе до примерно 19-20 В.

Как я понял этот блок подключается к компьютеру только через переходник заместо мыши.

Нигде немогу мануал найти по блоку 10764 .Можно его подключить к Nanox-88 и 2-м мышам мини и семпл?

XpresNet это сильно урезанная модификация RS-485, поэтому можно подключить к RS-232 (ком-порт), простым шнурком из двух проводов, но при этом нельзя подключать другие пульты и обмен только в одну сторону, который к тому же часто перестает работать. В общем очень не рекомендую.
есть варианты, активные адвптеры, но они дорогие, например http://www.modelldepo.ru/dcc/index.php? ... _folder=62
хм здесь, хотя особо писать тут нечего. настроек на нём никаких нет.
http://www.roco.cc/en/service/downloads ... index.html
http://www.roco.cc/uploads/documents/pd ... aus_ru.pdf
Nanox-88 это замена бустера 10764 и мастер мыши - поэтому нельзя подключить.
а вот оба пульта можно, но только в разъем слейв.

Мыши у меня сборные с этого сайта http://usuaris.tinet.cat/fmco/home_en.htm .Да друг отдал бустер 10764 вот и хочу его проверить подойдут эти мыши для него или нет. А если собрать GenLI и через него подключить КП.

это понятно, но один блок 10764 это не полноценная командная станция, а только усилитель, в любом случае нужно воткнуть одну полноценную мышь (пульт) в разъем "мастер", в нём контакты 1 и 6 генерируют сигнал DCC на рельсы, посмотри все схемы на сайте Пако, там почти все пульты с контактами только 2-5 на разъемах.

либо через разъем "бустер" подключить к другому 10764 или к z21. в этом случае он выступает как повторитель и дает дополнительную мощность в 3А на рельсы, но в него нельзя ничего втыкать в разъемы "мастер" и "слейв" и

Значит эти мыши не подойдут ведь 1и6 контакты это грубо говоря земля.

нет, ошибаешься: Pin 1 "C" Control Bus Connection и
Pin 6 "D" Control Bus Connection
в мышах от роко на них подключены генераторы, причем версии в мультимаусе и маус2 разные.
в пультах от пако, они никуда не подключены, а в бустере есть два вида портов А и В соответственно 6 и 4 контакта.
поэтому в порт "слейв" бустера 10764, все мыши от пако вполне можно подключать, но без подключенного в мастер устройства система работать не будет.

http://www.lenzusa.com/manuals/xpressnet/xpressnet.pdf
1.1.2 XpressNet Topology, wiring, and power considerations
XpressNet uses 4 wires to interconnect the devices connected to the network. The wires used for XpressNet are labeled:
L - positive supply voltage for devices (12VDC)
M - supply voltage ground
A - Receive/Transmit not inverting
B - Receive/Transmit inverting

Pin # Port A . Port B
Pin 1 "C" Control Bus Connection No Connection
Pin 2 Ground "M" Ground "M"
Pin 3 - RS-485 "B" - RS-485 "B"
Pin 4 + RS-485 "A" + RS-485 "A"
Pin 5 +12 volts "L" +12 volts "L"
Pin 6 "D" Control Bus Connection , No Connection

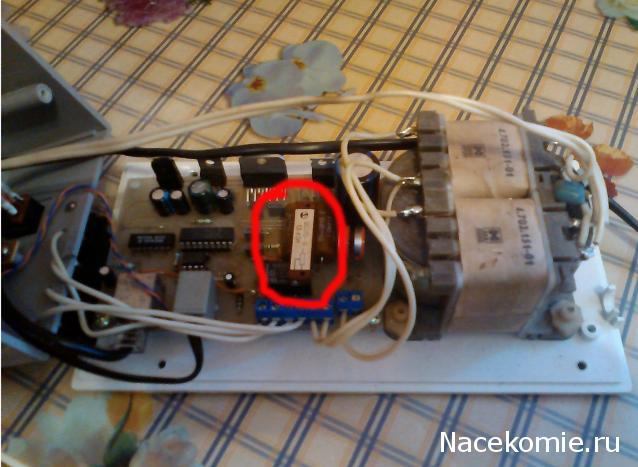

miki31 я смотрю на картинке Nano x88 заместо BY255 это у вас что стоит?и рядом с реле что это.И еще вопрос реле AC или DC.

Ну вот, испытание прошло на отлично! Управление работает безупречно! УРРРРА!

заместо BY255 - КД213
рядом с реле - подстроечный резистор
реле DC

А подстроичный резистор какую роль играет? У меня при напряжении 24В после диодов напряжение почему-то увеличивается и на микросхему lm350 приходит не 13-24В а 50 с чем то .Может мультиметр глючит?

подстроечный резистор R2 по схеме
регулировка напряжения на выходе

Я имел в виду это

Да это он R2
а под ним резисторы 1ом

Понятно. Но вот у меня после подсоединения маусов вылетает микросхема lm 350 непонятно почему т.е на вход удвоенное питание а на выход где то 2-3В.Хотя должно быть 19-22В.

на тестере переключать режимы постоянное и переменное напряжение?
а так входная переменка на диодный мост , на выходе постоянка импульсная, умноженная в 1,41 раза (на корень из 2), то есть должно быть 33,5 В. но так ставите еще кондюк он подтягивает до 50В.
http://radiokot.ru/forum/viewtopic.php?f=21&t=72260
http://electricalschool.info/spravochni ... oka-i.html

В NanoX 88 стоит 4 диода непохоже на диодный мост .Плата питается переменкой.Подою напряжение 24в переменки после диодов мерю напряжение 50В (образно).Выход на рельсы цифровой сигнал есть .Подсоединяю мышь она работает а выхода на рельсы цифрового сигнала нет.

однофазный диодный мост это соединенные по определенной схеме ЧЕТЫРЕ ДИОДА , то что они могут быть в одном корпусе с 4 ногами, а не в отдельных - ничего не значит. то что на схемах он может рисоваться в нескольких вариантах - опять же ничего не значит. https://www.google.ru/search?q=%D0%B4%D ... 66&bih=648

Ну так напряжение есть почему нет цифровых сигналов на рельсы при подключении мыши,хота сама мышь функционирует нет никаких ошибок.
