Макет от krohh68
Автор Сообщение

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Макет от krohh68
Ну вот и я приступил к макету. Советы принимаются . Leo653 сделай страничку в " Макеты пользователей "

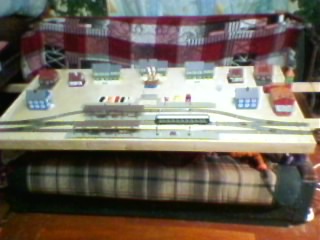

Фото:
Макет от krohh68
Макет от krohh68 SP_A0150.jpg [ 22.61 Кб | Просмотров: 1680 ]
Макет от krohh68
Макет от krohh68 SP_A0151.jpg [ 18.95 Кб | Просмотров: 1680 ]
10 окт 2016, 19:57
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1704
Сообщение Re: Железная Дорога в Миниатюре - Болталка
krohh68, ты и сам можешь свою тему открыть smile_23 Что-то с фотографиями странное, миниатюры, не различить деталей к сожалению, чтобы что-то комментировать.


10 окт 2016, 20:31
Профиль

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Re: Железная Дорога в Миниатюре - Болталка
Фото сделано телефоном фото аппарата нет. 4 модуля 1520/760 мм 2 поворотных на одном гора на втором мосты через реку ,на двух станции, грузовая с депо другая пасажырская.


10 окт 2016, 21:41
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1704
Сообщение Re: Железная Дорога в Миниатюре - Болталка
krohh68 писал(а):
Фото сделано телефоном фото аппарата нет. 4 модуля 1520/760 мм 2 поворотных на одном гора на втором мосты через реку ,на двух станции, грузовая с депо другая пассажирская.


1. Из чего сделаны модули? Я вместо фанеры 10 на рёбра использовал шестёрку и пожалел, скручивает и всё тут.
2. План путей ещё пока не смотрел, какая у вас будет эпоха?
3. Из чего будет гора?
3. На снимке видно островную платформу на краю модуля, а она на то и островная, чтобы быть между путей.

Ну вопросов может и много, но не видно по снимкам ничего, увы.

Я тут примерно накидал в винтраке план, но нет данных по рельсовому материалу, взял пико. Реку не вырезал, только мост накинул.

Макет от krohh68

Макет от krohh68


Последний раз редактировалось DasModul 11 окт 2016, 09:34, всего редактировалось 3 раз(а).



11 окт 2016, 06:42
Профиль

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Re: Железная Дорога в Миниатюре - Болталка
DasModul
1) модуль фанера 10 на каркасе из бруса 50/30 мм.
2) План путей есть в scarm но выложить не удаётся ,
3) гора основа фанера, оргалит + попе-маше +пена.
4) платформ 3 , на базе Механо запихать платформу меж путей несколько сложновато .

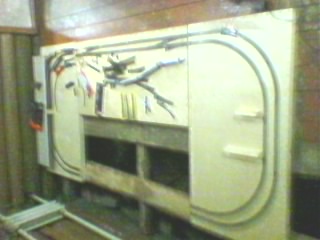

Фото:
Макет от krohh68
Макет от krohh68 SP_A0152.jpg [ 20.54 Кб | Просмотров: 1597 ]
11 окт 2016, 09:02
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1704
Сообщение Re: Железная Дорога в Миниатюре - Болталка
Дубль. Сделай скриншот с экрана в скарме. Я в винтраке подобрал платформу, но не знаю твоих строений.


11 окт 2016, 09:33
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1704
Сообщение Re: Железная Дорога в Миниатюре - Болталка
krohh68 писал(а):
DasModul
2) План путей есть в scarm но выложить не удаётся ,

Файлик скинь через http://my-files.ru/


11 окт 2016, 12:54
Профиль

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Re: Макет от krohh68
Leo653 спасибо .


11 окт 2016, 19:57
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1704
Сообщение Re: Макет от krohh68
krohh68 писал(а):
Leo653 спасибо .

И всё? Где файл?


Последний раз редактировалось DasModul 12 окт 2016, 06:18, всего редактировалось 1 раз.



11 окт 2016, 21:02
Профиль

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Re: Макет от krohh68
комп слишком сложная машина . снова во что то упёрся . похоже дочь что то под себя настроила .теперь до выходных .


11 окт 2016, 22:07
Профиль

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Re: Макет от krohh68

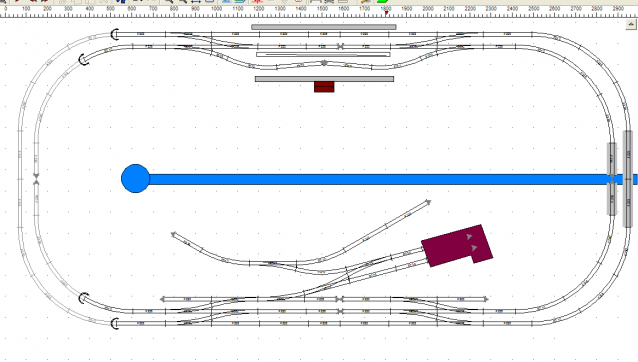

как то так


Фото:
Макет от krohh68
Макет от krohh68 2016-10-11 22-53-04 Скриншот экрана.png [ 115.1 Кб | Просмотров: 1469 ]
11 окт 2016, 22:56
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1901
Откуда: Бобруйск, Беларусь
Сообщение Re: Макет от krohh68
krohh68 писал(а):
как то так
krohh68:
Если наверху скриншот плана путей, то это понятно; а синяя полоса (гигантская прямая булавка) - это что?
2. Меня интересуют следующие моменты (чтобы позаимствовать размеры модулей, в т.ч. план вокзала с горловинами):
У вас по кромке модулей концы рельсов заподлицо? Когда сдвигаете смежные модули во время сборки концы
рельсов соединяются торчащими на них штатными соединителями?


11 окт 2016, 23:48
Профиль

Зарегистрирован: 26 янв 2015, 06:31
Сообщения: 26
Откуда: Ангарск
Сообщение Re: Макет от krohh68
Если наверху скриншот плана путей, то это понятно; а синяя полоса (гигантская прямая булавка) - это что?

Синяя полоска это похоже река, а с лева гора, и с неё я так понял будет течь эта река?


12 окт 2016, 05:22
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1704
Сообщение Re: Макет от krohh68
krohh68 писал(а):
как то так


1. Зачем такое искривление путей у вокзала?
2. Есть ли возможность докупить рельсовый материал?
3. Какой фирмы строения планируются?


12 окт 2016, 08:50
Профиль

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Re: Макет от krohh68
Гигантская булавка это река, закроет стык между модулями.
Wunderbaum размер модуля пол листа фанеры 1525/760 мм .
Изначально расчёт показывал что рельсы Mehano будут заподлицо : 6*228.6+152,4=1524 мм.
по факту выступили за края на 6-7 мм . причина ; стрелка ЖДМ 231-232 мм по прямому рельсу ,+ изоляторы,
и зазоры в стыках . Как решить проблему пока не решил, либо проставка, либо сдвиг рельсов на радиусном модуле.
Штатные соединители у меня отсутствуют , делаю управление в аналоге каждый модуль со своим питанием.
DasModul искривление путей у вокзала получается и в скарме и по факту, причина стрелки ЖДМ , убрано
подточкой рельс.


12 окт 2016, 11:25
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1704
Сообщение Re: Макет от krohh68
Я так понимаю, что ветка от локомотивного депо - грузовой двор? Если да, то через третий путь с такой конфигурацией стрелочных переводов ты сможешь подать максимум три вагона. Мало того, дак ещё и через пути депо маневрировать, это как? Депо и грузовой двор надо однозначно разнести или поменять местами как вариант.


12 окт 2016, 16:57
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1901
Откуда: Бобруйск, Беларусь
Сообщение Re: Макет от krohh68
То есть вы состыковываете рельсы на границе модулей изоляторами?


12 окт 2016, 18:10
Профиль

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Re: Макет от krohh68

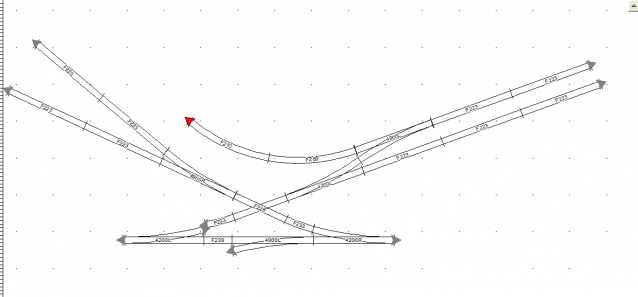

DasModul вариант с грузовым двором пересмотрен найден способ установки крестовины.
Wunderbaum да изоляторы ,правда придётся изготовить какой то самопал.


Фото:
Макет от krohh68
Макет от krohh68 2016-10-12 19-27-55 Скриншот экрана.png [ 78.23 Кб | Просмотров: 1356 ]
12 окт 2016, 19:40
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1704
Сообщение Re: Макет от krohh68
У вас конечно своя задумка, но хочу ещё высказаться.
Мне думается, что лучше идти по пути упрощения схемы, а у вас наоборот слишком перегружено, а ведь ещё объекты расставлять. Пытаться уместить на таких размерах макета всё что есть в вашем распоряжении ни есть правильно на мой взгляд.
Не поленитесь поизучать:
http://www.gleisplan.ch/glp_mittl.html
http://www.gleisplan.ch/glp_komp.html

может идею для себя увидите. Перевод страницы одним кликом мышки.


12 окт 2016, 20:48
Профиль

Зарегистрирован: 10 фев 2016, 11:14
Сообщения: 65
Откуда: ногинск Мос. обл
Сообщение Re: Макет от krohh68

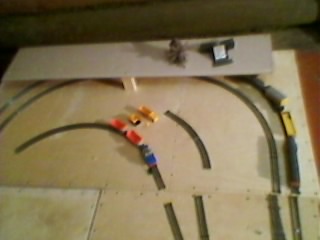

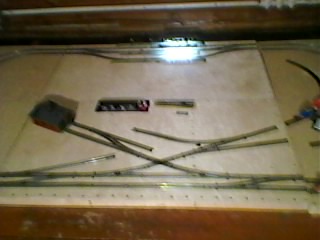

Сделал пробную выкладку путей. Как вариант ветка к карьеру около горы.


Фото:
Макет от krohh68
Макет от krohh68 SP_A0153.jpg [ 18.24 Кб | Просмотров: 1318 ]
Макет от krohh68
Макет от krohh68 SP_A0155.jpg [ 15.27 Кб | Просмотров: 1318 ]
12 окт 2016, 22:29
