Фото наших коллекций бронетехники

Солнце еще не взошло, а в стране ..... , (зачеркнуто), а у нас кипит работа.

Солнце уже село, а в ..... хм, у нас продолжает кипеть работа.

Воистину охота пуще неволи

Пятничным вечером сижу на работе вместе с муками творчества.

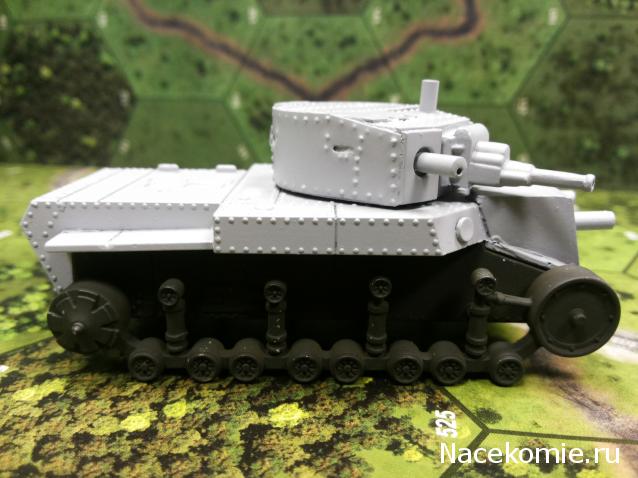

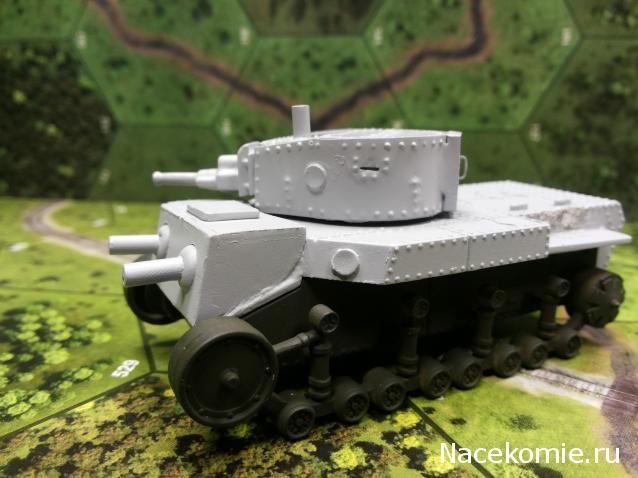

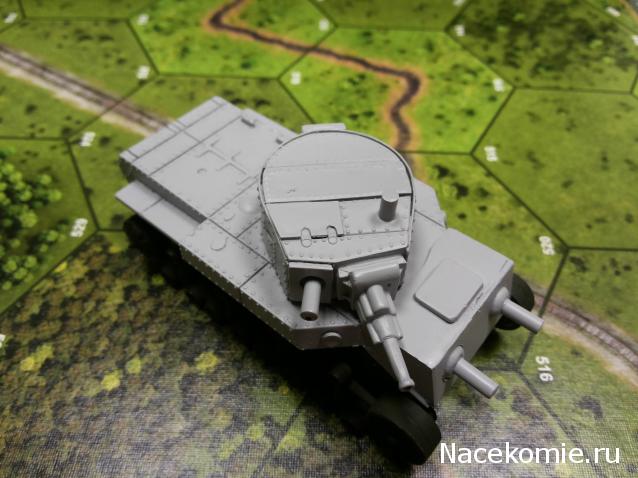

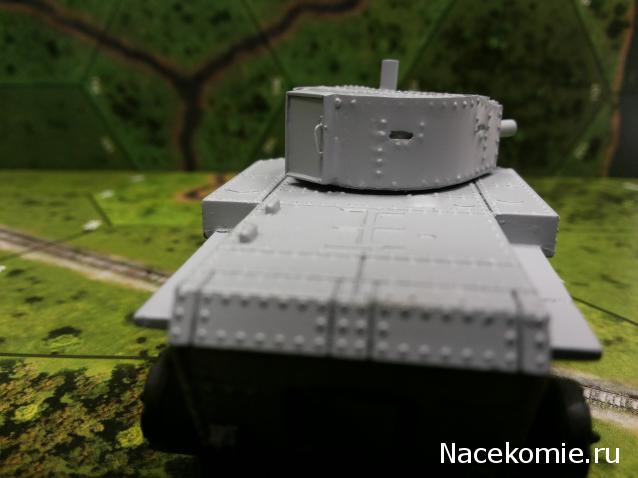

Решил в пару к своему Т-18 в качестве мобильной огневой точки сваять "ТОТ" (танковую огневую точку) из Т-24.
Пока в грунте (покраска впереди). Кусок местности в перспективе

Я в восхищении. Давняя мечта сделать ТОТ. Подробнее расскажите, что из чего делали!Пожалуйста

присоединяюсь!!
рецепт
и подробную инструкцию даже можно под отдельную тему!
потому как вытащить что-нибудь из РТ-шной заготовки Т-24 - это уже достойно "запечатлеть в аналлах" (отлить в граните).
атут потеряется через неделю, максимум

На самом деле переделок не так много.
В ходовой не менял ничего.
Корпус: удалил выхлопную трубу с левого борта и пулемет с лобового листа, в передней части корпуса соорудил короб из листового пластика (из плоской подставки от ТМ), просверлил в лобовом листе два отверстия под бронированные пулеметные установки (БПУ). Шарниры для бпу - скатал шарики из "эпоксилина" (сначала хотел сделать их подвижными но не нашел бусинок подходящего размера). Бронировки пулемета - литники от солдатиков "звезды" (подходящий диаметр, без смещений) просверлил дырку ствола. Люк для посадки пулеметчиков сделал весьма условно, т.к. на фото не видно даже в какую сторону он открывается. На скошенных листах бронировки в передней части корпуса добавил круглые бронировки (что они закрывают не понял).
Башня: главные переделки. Срезал пушку, пулеметы, снял пулеметную башню. На крышу и борта башни наклеил тонкий листовой пластик с имитацией клёпки. Клёпку давил заточенным надфилем по шаблону. Прорезал (как мог) смотровые щели. С левой стороны башни прилепил круглую допбронировку закрывающую отверстие под бортовой пулемет (все три круглых бронировки сделал из аккуратно срезанных кусочков литников той же "звезды". В кормовой части башни сделал дверь для посадки экипажа (листовой пластик, проволока). В передней части башни: справа установил дополнительную бронеплиту с отверстием под БПУ (аналогично установленной в передней части корпуса), слева установил пушку Л-10 (слегка доработанную) от РТшного Т-28. На крыше башни добавил перископ и крышку люка.
Вот собственно и всё

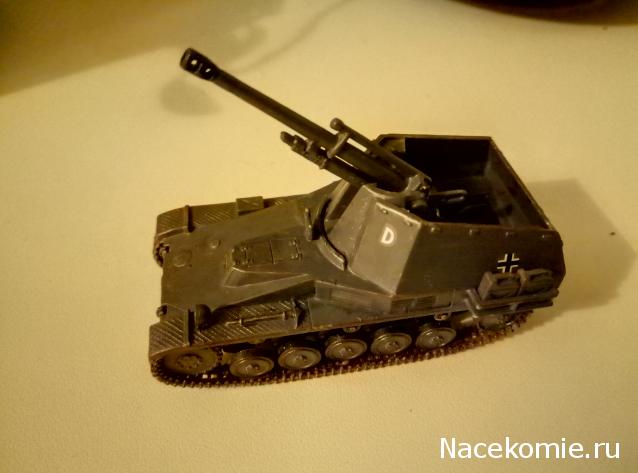

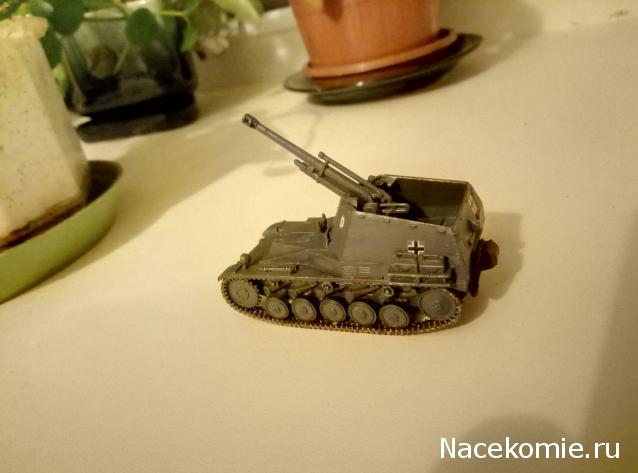

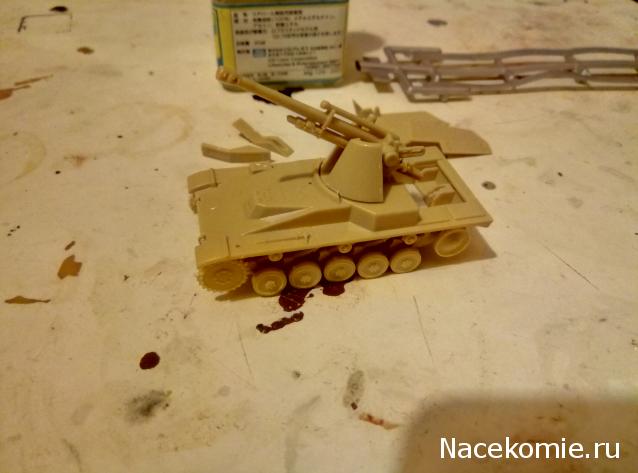

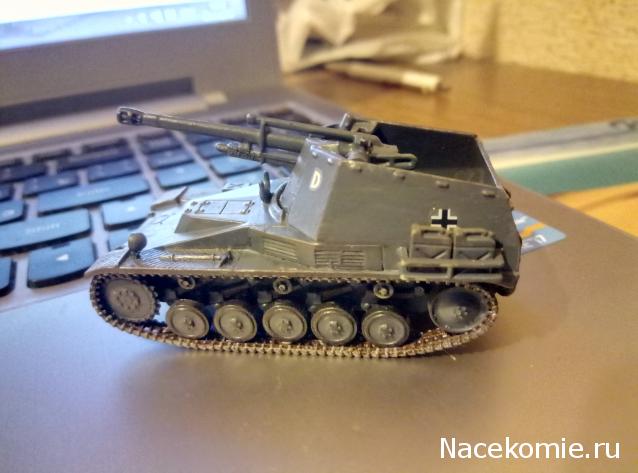

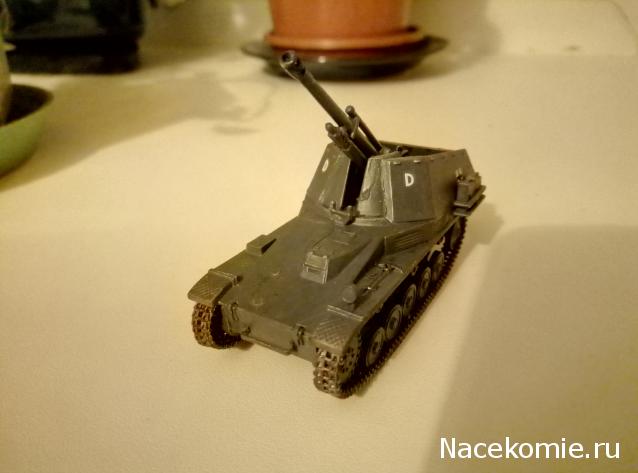

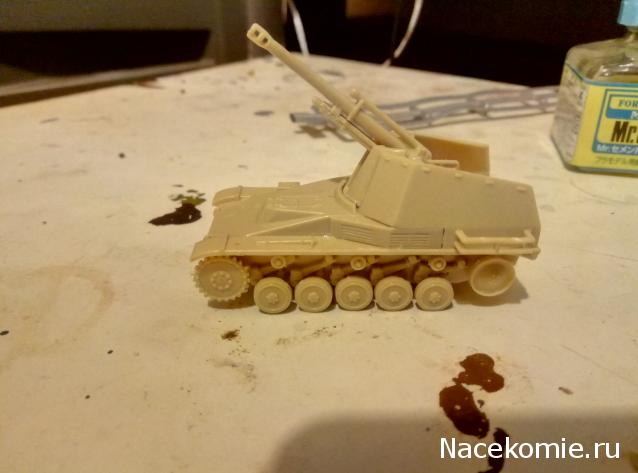

Sd.Kfz. 124 Wespe. Revell, 1:76.Простите за фото коллеги, что-то никак не удается передать цвета модели.

Блин, мужики, не могу молчать. Не надо ограничивать себя в своих фантазиях. Точить шары абсолютно правильной формы не просто, а очень просто. Я делаю это на Дремеле, но на крайняк пойдет и обычная дрель с регулировкой оборотов.
Склеиваете из листов пластика кубик-пакет нужного размера (длина ребра ~ диаметру будущего шара + припуск на обработку в 1-1,5 мм.) Даёте хорошо просохнуть! Пару дней минимум, иначе у вас этот кубик при обработке порвет. Потом кубику срезаете уголки и ребра, придавая ему близкую к шаровидной форму (для 7-8 мм. куба при условии точки на Дремеле, зажатом в тисочки, я просто углы срезал) Это надо, чтобы у вас инструмент из рук не выбивало, ведь вы его одной рукой будете держать, а во второй - дрель.
Затем ввинчиваете в недошарик поперек слоев (предварительно просверлив направляющий канал меньшего диаметра) длинный тонкий шуруп-саморез. Саморезу скусываете шляпку. Предварительные ласки закончены. Хвостовик самореза зажимаете в дрель, берете любую трубку с острым краем (хоть гильзу от ПМа заточите слегка надфилем) и начинаете её прижимать к вашему недошарику, стачивая лишнее. Диаметр трубки должен быть близок к желаемому диаметру, но может быть и несколько больше, и несколько меньше него. Я для вытачивания шариков использовал комплект пробойников с шагом 1-1,5 мм. и гильзы автоматные и пистолетные. В процессе обработки плавно перемещаете свой кольцевой резец в горизонтальной плоскости вдоль края шарика. В месте входа самореза можете поначалу оставлять несточенный цилиндрик - потом срежете. С опытом придет и наглость и получится точить до самой резьбы самореза, не получая выбитым резцом в лоб.
Периодически останавливаемся и замеряем диаметр детали. За четверть миллиметра до окончания меняем кольцевой резец сначала на обычный надфиль, затем на мелкую шкурку.
Если нужны 2 полушария, то не снимая шар с самореза, при помощи кончика модельного ножа или шила протачиваем глубокую канавку по середине, по ней потом и разрезать будем. Если смущает область вокруг входа самореза, можно шар с него снять, досверлить канал до сквозного, навернуть его на саморез другой стороной и окультурить с противоположной стороны. Получившиеся отверстия, если не нужны, потом шпаклюем.
Всё.


Текста много, а смысл короток. "Точим шар из куба с обрезанными углами на токарном станке резцом кольцевой формы".

Спасибо, поучительно. Надо будет попробовать.

Вот, нашел пример такой работы:
viewtopic.php?f=28&t=12321&start=40
На этой странице. Обратите внимание, что шуруп ввинчен вдоль слоев, это потом стоило мне двух лопаний почти готового шара, он расслаивался - шуруп работал как клин, поэтому я оговорил, что ввинчивать ось надо поперек слоев. И еще, вначале я пробовал ось делать из толстого тянутого литника, но они не выдерживают нагрузок. Поэтому только шурупчик, и лучше с резьбой, не доходящей до шляпки - идеальная ось.

хобби мастер появился у меня тут


для сравнения

Поправочка, это Хобби Мастер.

аа, спс, я тормоз))
просто первый раз с ним, и почему то на языке вертелось про "босс"))

Зачем же вы уродуете симпатичную модель кривоватыми и неокрашенными солдатиками всех возможных эпох, не подходящими к модели от слова совсем? В итоге качественная модель начинает напоминать пеструю игрушку из детсада.

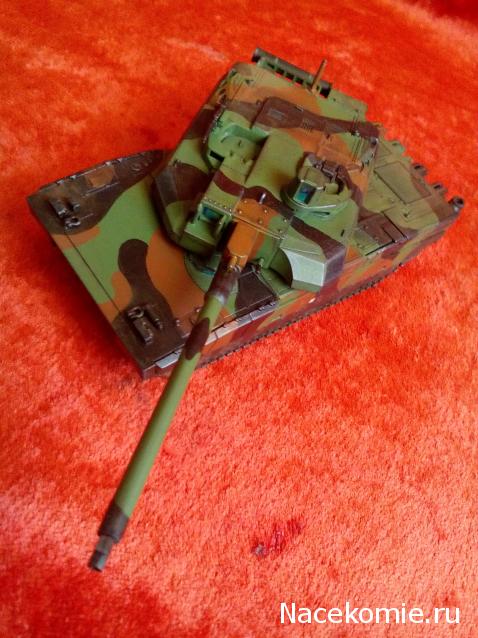

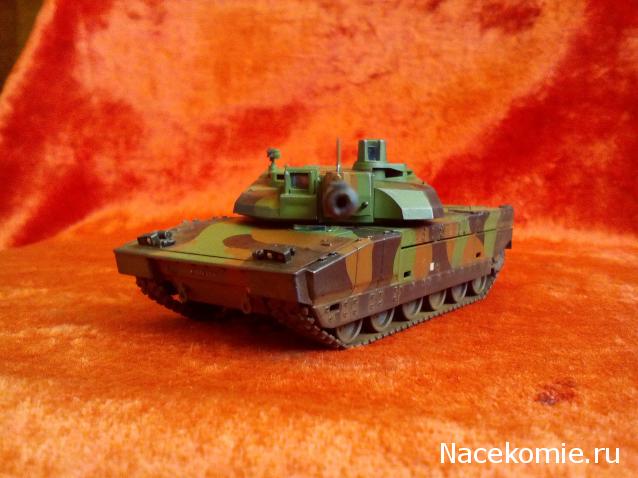

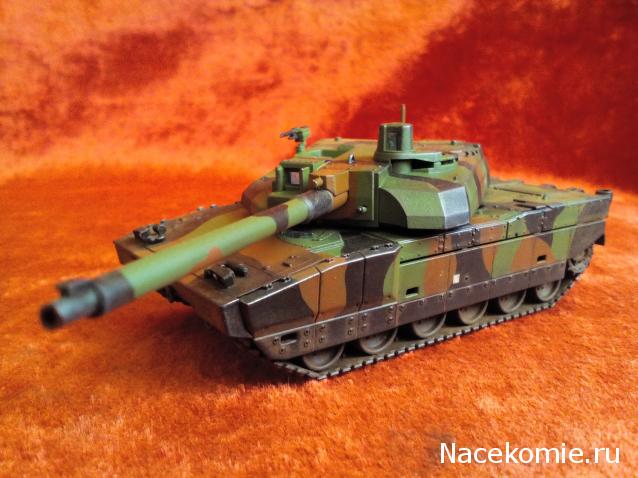

Закончил француза .

Афигенный Леклерк

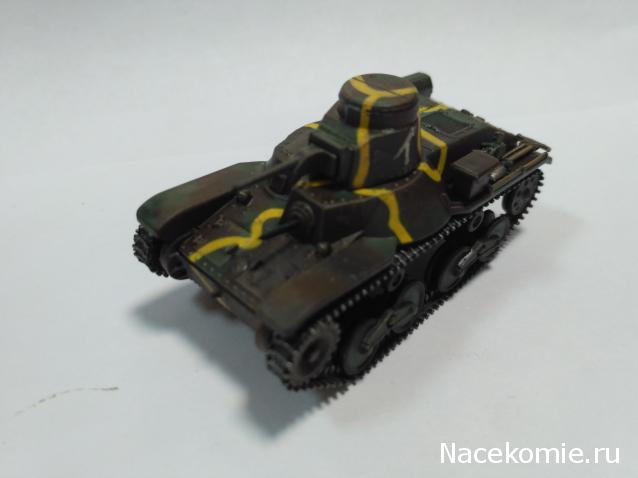

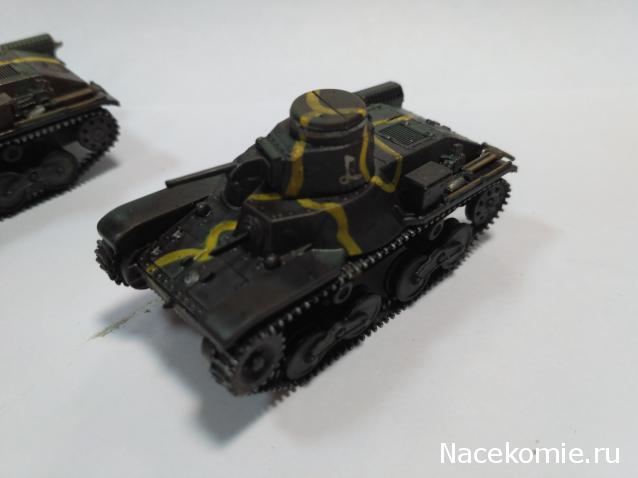

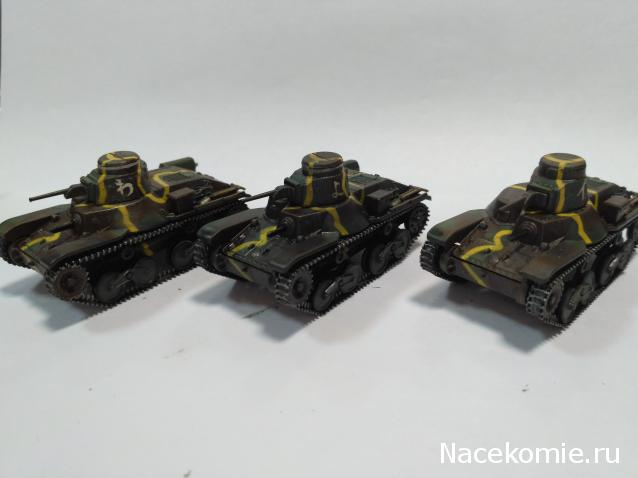

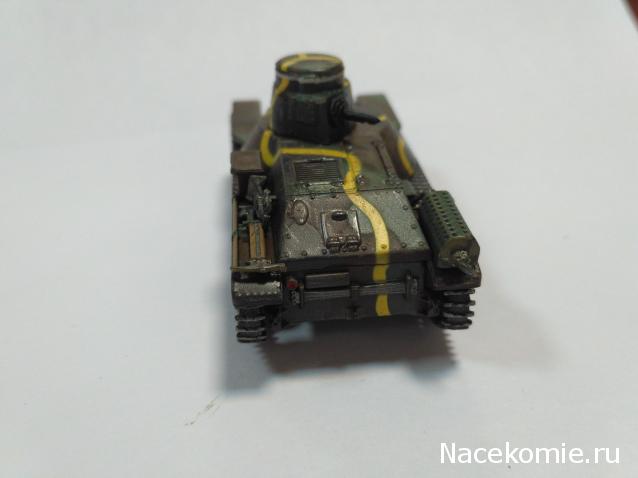

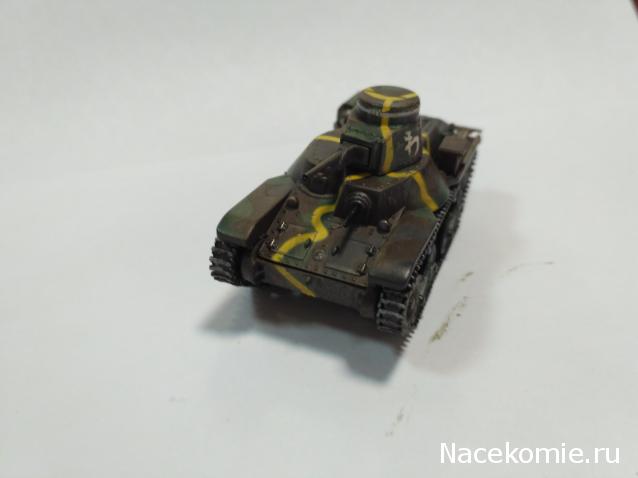

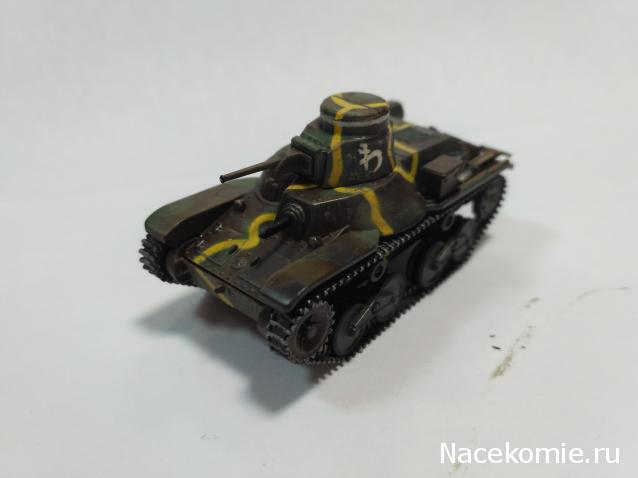

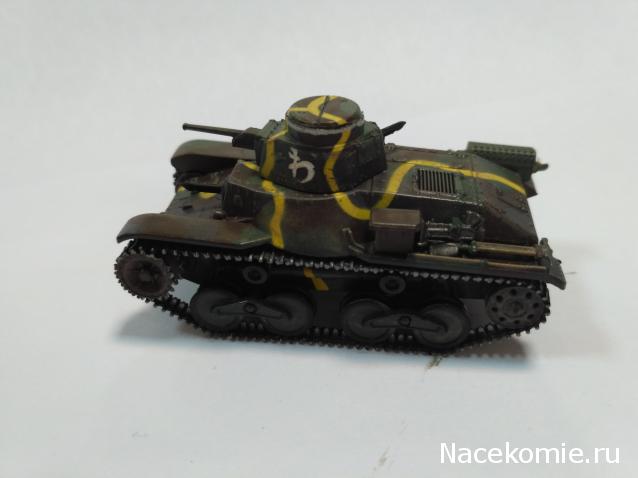

собрал тройку япошек. на продажу.
люблю я этих малышей. есть в них что-то харизматичное.
та же подвеска О’хара на всей технике, начиная от ультра-легких "Ха-Го" и заканчивая супер-тяжёлым (по их меркам) "Чи-Ри"...
бронекожухи на пулемётах... заклёпки... яркий камуфляж... непонятные ОЗ...

Простите, что-то не пойму, это кит или партворк от ТМ доработанный?
Сам сейчас пытаюсь "довести до ума" белый ооновский леклерк от БММ, купленный по случаю за 250 рэ.

Я думаю это КИТ от Revell

стопудово, кит, ибо резать командирскую башенку в БММ...
