Локомотив М62 (характеристики из буклета спец. предложения):

Приблизительный вес – 330 г
Полный привод
Прожекторы с обеих сторон локомотива
Детальное исполнение модели
Габариты: 202 × 34 × 51 мм

Пульт управления локомотивом:

Регулятор скорости и направления локомотива и вагонов
14-вольтный трансформатор
Регулятор выходного напряжения на 14 вольт с подключением к железнодорожным путям

Рассылка по купонами уже началась.
(Купоны принимались до 29 октября 2014 г.)

Те, кто не успел заказать по купонам, могут купить локомотив с пультом управленияздесь, за 6450 рублей.

Однако же представляю!
Взять к примеру, осциллограф, посмотреть форму смешанного напряжения и повторить его на практике (вопрос как?)!
Ведь у Миши из Перми ничего не загорелось?

Вообще-то категорически запрещено ставить аналоговый лок на рельсы, к которым подключено цифровое управление. Лок начинает жужжать и двигатель скорее всего сгорит через какое-то время. Исключение - цифровые пульты с функцией управления аналоговыми локами по адресу 0. НО ПРИ ВЫБОРЕ АДРЕСА 0 переменная составляющая на рельсы не поступает, то есть в этом режиме можно управлять ТОЛЬКО ОДНИМ АНАЛОГОВЫМ ЛОКОМ (или несколькими аналоговыми параллельно - не индивидуально).

если крутилки (аналог и цифра) одного производителя (Bachmann) то подключал так как указано в мануале на странице 3
(http://www.bachmann.co.uk/pdfs/ez_man.pdf)

Всё равно не понятно как цифровое управление совмещается с аналогом? Просветите, я как то поставил аналог на цифру и тут же убрал по причине этих самых шумов двигателя.

В -дцатый раз повторю - это справедливо для какого-нить современного Мультимауса, но не для ЕЗ-Комманд-Тракк. У него два порта питания - прямой в цифровом модуле, и вторичный, от аналога. Совмещать их НЕЛЬЗЯ!!!!! При питании от прямого - ЛЮБОЙ аналоговый лок будет жужжать и и не поедет! Всё то же самое, что и у Мультимауса. Если воткнуть и прямой, и вторичный - всё сгорит нафиг! А вот если только вторичный, то одновременно РЕАЛЬНО поедут и цифровой, и аналоговые! Они синхронизируются как-то и ничего не гудит в опасных масштабах. Как выглядит осцилограмма я не знаю точно, но предполагаю, что чем "сильнее" сигнал от аналога, тем "слабее" второй, т.е. происходит компенсация. А чтобы декодерам команды отдавать важна длительность импульсов, а не амплитуда.

Если переменный ток симметричен, движок действительно никуда крутиться не будет, а вот при смещении - запросто! Ток при этом останется переменным. При этом такая галиматья декодерами никак не воспринимается - "не понимают", для них проскакивает "адресный" сигнал, когда надо. Как-то так, понятнее объяснить не получается.

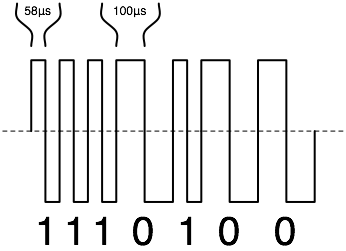

Вот нормальный сигнал DCC:

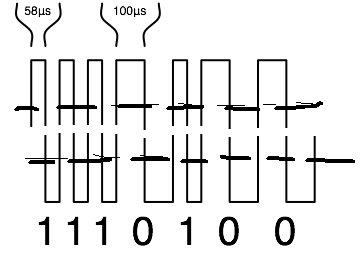

А теперь представьте, что пунктир, т.е. "0" сместился вверх или вниз при неизменной осцилограмме! Амплитуда - прежняя, цифровой код - прежний, НО сигнал уже имеет смещение по полярности!

И аналоговый лок едет в сторону этого смещения.

Азат! У Миши единая система из двух пультов! Она на это рассчитана изначально, электронная. А два аналоговых по-сути источника питания так просто не соединить. Можно только сделать переключатель по диапазонам на "низах" и "верхах" с защитой от дурака.

Достаточно понятно объяснил!

Инфа о моей посылке появилась на сайте почты.

жди... а пока будем всем мозги жарить.... про два ПУ, два лока и один БП.

убрал аналоговый ПУ из схемы управления, БП подключил к цифровому ПУ... включаю .... локи ни с места.
тычу третью кнопку (запрограммирована на Аляску) - "американец" поехал, через некоторое время тычу кнопку 10 (аналог) - поехала М62... оба лока движутся. Останавливаю кнопкой STOP "американца" (перед этим нажал на кнопку 3) - тот послушно остановился, а М62 продолжает движение. Нажал на "10" и через несколько секунд "STOP" - "машка" останавливается рядом с "американцем"...
Чудно.

Метод тыка это называется. Смотри не сожги технику

Вообще-то STOP отключает все локи одновременно вне зависимости от адреса. Ездит 5 локов? Ну так все и остановятся! Назначение СТОПа - аварийное, тыкать по адресам нет времени. В какую сторону Машка поехала? На крутилку цифры реагировала? Реверс переключался?

что-то не заметил чтобы при нажатии кнопки СТОП все локи останавливались... когда тычу третью кнопку и потом СТОП - один лок Аляска останавливается, а второй (м62) продолжает движение. В чем подвох? Может управление в пульте раздельное?

Нужно приводить к одному стандарту локи. Лучше к цифре.

Ты любой адрес выбери и нажми стоп, - Аляска остановится по-любому.

Заметил: если при нажатии кнопки 3 (или 10) во время движения обоих локов не нажимать кнопку СТОП, а прокрутить ручку до полной остановки одного лока (допустим, Аляска), то второй продолжит движение (М62) до тех пор пока не переключишь управление и не прокрутишь ручку до полной остановки второго лока.
У тебя такое не наблюдается?

Однако же представляю!
Взять к примеру, осциллограф, посмотреть форму смешанного напряжения и повторить его на практике (вопрос как?)!
Ведь у Миши из Перми ничего не загорелось?

Ничего не должно загореться и у меня. "Потренируюсь на мышах", то есть на том что у меня есть
(это не обязательно должны быть дорогие БП, в том числе для питания моделей). Нет у меня и генератора частоты,
которым можно было бы воспользоваться, зато найдутся два БП, один из которых "прост как кирпич", второй просто

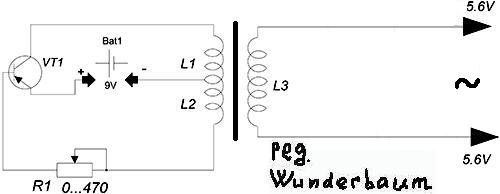

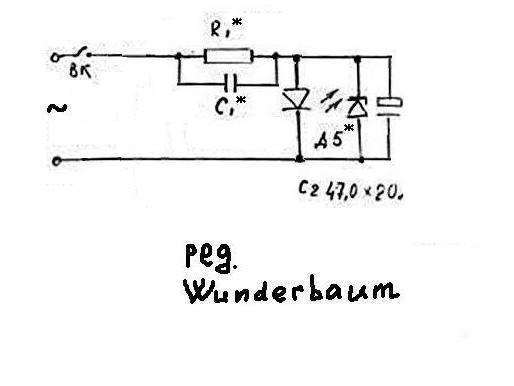

зарядка для телефона. Вскрою зарядку для телефона и найду там выходной трансформатор, удалю детали выпрямителя:
теперь у меня постоянное +5 вольт станет переменным (жаль что не синусоида) с гальванической развязкой между прочим;

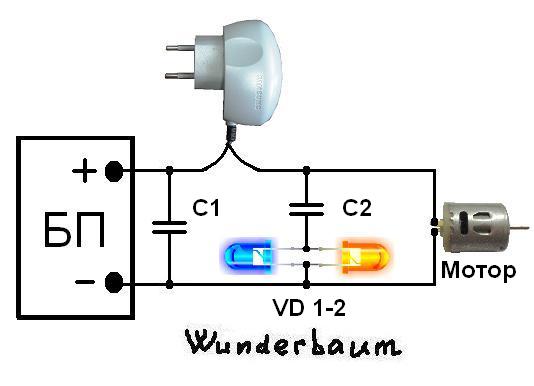

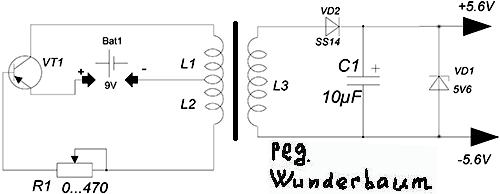

в разрыв электрической цепи от первого БП включаю выход от второго:Проверить возможность есть, как сделаю - отчитаюсь позже!

Крутилка - это одно, она всегда адресная. И каждый адрес "запоминает" её последнее положение независимо. А вот СТОП - общая кнопка. Один вопрос: М62 только при подключенной цифре, без аналогового ПУ направление меняет? Если нет, то эксперименты с одним пультом лучше прекратить.

У телефонов обычно импульсные источники питания, трансформатора в привычном понимании там нет. Неизвестно как они отреагируют на другой БП, неизвестно как совпадут их токи по фазе. Если уж придумывать, то только с одним источником для двух разных сигналов и то проблема. Из балластов КЛЛ получаются ИП, но паршивенькие....

Я всё понимаю, а мона как-то без изврата?
